и вообще, на высоту 40м трёхгранки ставить стремно, надо четырехгранка и чтобы между стенками было 400-450мм

Изменено 2013-03-22 06:26:20 пользователем Enferno

[VoodooHaker 2]

и вообще, на высоту 40м трёхгранки ставить стремно, надо четырехгранка и чтобы между стенками было 400-450мм

и кто ж такими занимается?

[sali 14]

и вообще, на высоту 40м трёхгранки ставить стремно, надо четырехгранка и чтобы между стенками было 400-450мм

а лучше пятидесятку )) оцинкованую )) )

ка на фото

[VoodooHaker 2]



и вообще, на высоту 40м трёхгранки ставить стремно, надо четырехгранка и чтобы между стенками было 400-450мм

а лучше пятидесятку )) оцинкованую )) )

ка на фото


а цена вопроса?

[sali 14]

кто как делает молнии приемник на вышке...?

и как землит его....

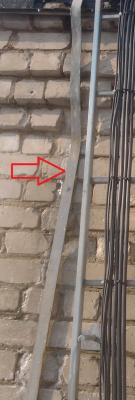

Молния на стене

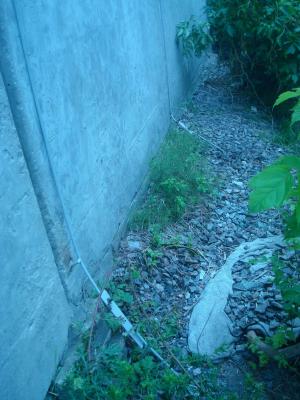

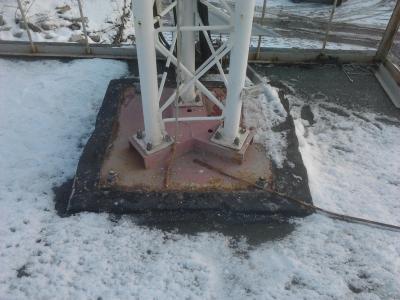

Молния на основании и на самой Мачте

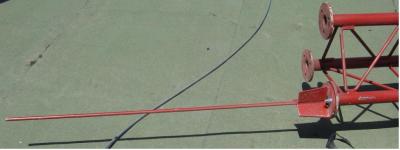

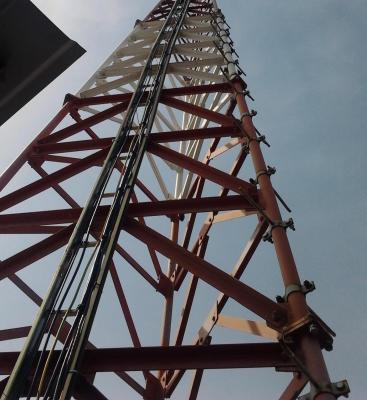

на мачте

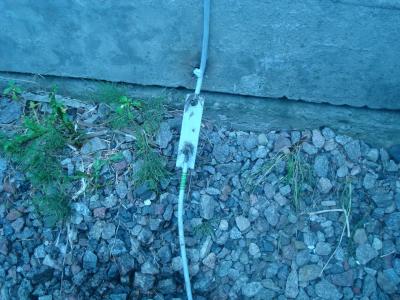

вход в землю ))

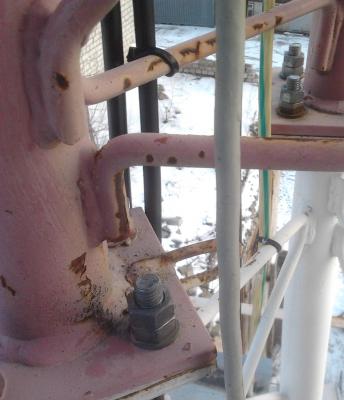

заметьте Земля и Молния отдельно

[Shuher 216]

Цены узнавали на такое счастье?

[Shuher 216]

В Запорожье  такая мачта 30 метро 26500 грн

в комплекте 200 метров троса, подставка, тарлепы, зажимы для троса и паспорт.

Изменено 2013-03-22 08:26:29 пользователем Shuher

[sali 14]





и вообще, на высоту 40м трёхгранки ставить стремно, надо четырехгранка и чтобы между стенками было 400-450мм

а лучше пятидесятку )) оцинкованую )) )

ка на фото


а цена вопроса?

500 не знаю - Мы покупали 3200 секция 300мм с монтажом и документами и оттяжками с тау репами + проектные работы

Изменено 2013-03-22 08:24:35 пользователем sali

[Enferno 163]

т.е. грубо 50 000 за 30м?))  не хило

[logic 513]

2 sali - я так понял с фото что гроза и заземления самой мачты -сделано отдельно? или гроза +мачта заземлена через один кабель а будка через другой кабель....?

[sali 14]

т.е. грубо 50 000 за 30м?))  не хило

 есть вариант Дешевле )))

максимум 18 м само-стоящая башня

[sali 14]

2 sali - я так понял с фото что гроза и заземления самой мачты -сделано отдельно? или гроза +мачта заземлена через один кабель а будка через другой кабель....?

Заземление на изоляторах - оно не касается металлоконструкции- на него оборудование заземлено -

Замолнение напрямую на металлоконструкции

[logic 513]

от если на вышке будет висеть пара микротиков + антенны.... как их правильно заземлить? бокс и антенну вешать через изолятор ? или на саму плату вешать грозозащиту и отдельным кабелем тянуть до шины заземления.... как правильно сделать чтобы не лазить после каждой бури...

[holubets 43]

Говорив з одною людиною, то вони монтували самі вишки. Казав шо та бригада, яка монтувала обладнання, обладнання заземляла на вежу, але окремо йшов громовідвід окремим кабелем на ізоляторах. Кабель здається був 16 мм, а може і більше.

[sali 14]

от если на вышке будет висеть пара микротиков + антенны.... как их правильно заземлить? бокс и антенну вешать через изолятор ? или на саму плату вешать грозозащиту и отдельным кабелем тянуть до шины заземления.... как правильно сделать чтобы не лазить после каждой бури...



Правильно сверху заземлить Оборудование и всё кабельное хозяйство (КС - фидера молнит)

с УБНТ сам не работал

в описании на УБНТ не нашол ни одной картинки по заземлению есть только рекомендации

землить походу приедятся вот такой штукой - хатя это грозо-защита

если стандартные ПОЕ адаптеры не имеют заземления

- замолнитель - заземлитель



то есть возможность вот тут зеземлить

- вот токо не уверен есть ли там соединение с Экраном кабеля



в шкафу обязательно земля от Арендодателя в 220 сети (на неё как вариант повесить свою)

+ обязательно земля своя

[sali 14]

Говорив з одною людиною, то вони монтували самі вишки. Казав шо та бригада, яка монтувала обладнання, обладнання заземляла на вежу, але окремо йшов громовідвід окремим кабелем на ізоляторах. Кабель здається був 16 мм, а може і більше.



на мачту только замолнение идёт - есть некоторые операторы которые требуют замолнять оборудование и кабельное хозяйство а не заземлять

[sali 14]

как для информации - с одного из заокеанских сайтов UBNT

пост скопирован целиком как есть



Hi All
It was suggested to me that I start a thread to show our work
Here are pics of one of the new high sites that has come up for the ptawug
This site replaces the old Raslouw highsite and is about 700 meters north west of the old site
The Benefits over the old site are
1) Ability to install a larger tower
2) Easier access
3) Automated diesel generators for backup power as the area suffers from frequent power outages
Initial site visit was in February and weekend after weekend the community worked together to complete out project
The site will consist of two towers of about 120meters apart; the main 18 meter mast and a secondary 4 meter mast, the links will be split among them as each as different LOS and it helps with the noise etc. The two masts will be interlinked by 1gpbs fibre.
So here are the pics for those who are interested
There are many pictures taken as the whole community project is well documented therefore I have selected a few below.
For those who want the full story all will be on the RL wiki page soon
Mast construction
The tower being 18 meters tall (12 meter tower ontop of a 6 meter tank)
www.flickr.com/photos/79705326@N06/7303652372/
www.flickr.com/photos/79705326@N06/7303669312/
www.flickr.com/photos/79705326@N06/7303667008/
www.flickr.com/photos/79705326@N06/7303663776/
www.flickr.com/photos/79705326@N06/7303657446/
Ground Resistance Test for the Earth Mat
www.flickr.com/photos/79705326@N06/7303716638/
www.flickr.com/photos/79705326@N06/7303720784/
www.flickr.com/photos/79705326@N06/7303725498/
Tower Installation
www.flickr.com/photos/79705326@N06/7303742340/
www.flickr.com/photos/79705326@N06/7303743804/
www.flickr.com/photos/79705326@N06/7303744416/
www.flickr.com/photos/79705326@N06/7303745062/
www.flickr.com/photos/79705326@N06/7303755908/
www.flickr.com/photos/79705326@N06/7303810248/
www.flickr.com/photos/79705326@N06/7303766828/
www.flickr.com/photos/79705326@N06/7303811198/
www.flickr.com/photos/79705326@N06/7303770178/
www.flickr.com/photos/79705326@N06/7303823554/
www.flickr.com/photos/79705326@N06/7303775086/
Earth Mat Trenching
All trenching is 1 meter deep
www.flickr.com/photos/79705326@N06/7303845678/
www.flickr.com/photos/79705326@N06/7303841208/
www.flickr.com/photos/79705326@N06/7303838566/
Earth Mat Cable 90 meters 70mm bare copper cable
www.flickr.com/photos/79705326@N06/7303857612/
Earth Mat installation
Multiple 2 meter long copper rods are installed at 1 meter deep and interconnected to the 70 mm bare copper earth cable
www.flickr.com/photos/79705326@N06/7303888836/
www.flickr.com/photos/79705326@N06/7303873200/
www.flickr.com/photos/79705326@N06/7303877898/
www.flickr.com/photos/79705326@N06/7303884528/
Testing the earth mat to see if it passes standards and passes way better than the accepted standards
www.flickr.com/photos/79705326@N06/7303919090/
Base of tank is also connected to the earth mat
www.flickr.com/photos/79705326@N06/7303904222/
Installation of crows foot which is connected to the earth mat via the 70mm earth cable
www.flickr.com/photos/79705326@N06/7303908182/
Automated Diesel generator that will self start when the power is out
www.flickr.com/photos/79705326@N06/7303937038/
www.flickr.com/photos/79705326@N06/7303933164/
www.flickr.com/photos/79705326@N06/7303930690/
Antennas installed
www.flickr.com/photos/79705326@N06/7303958272/
UPS Cabinet
www.flickr.com/photos/79705326@N06/7303964478/
Building the Equipment Cabinet
www.flickr.com/photos/79705326@N06/7303982136/
www.flickr.com/photos/79705326@N06/7303979928/
www.flickr.com/photos/79705326@N06/7303977298/
Equipment Cabinet finished
www.flickr.com/photos/79705326@N06/7303967416/
www.flickr.com/photos/79705326@N06/7303974096/
www.flickr.com/photos/79705326@N06/7303970474/
www.flickr.com/photos/79705326@N06/7304005682/
Installing the fiber
www.flickr.com/photos/79705326@N06/7304014904/
www.flickr.com/photos/79705326@N06/7304016382/
www.flickr.com/photos/79705326@N06/7304017944/
www.flickr.com/photos/79705326@N06/7304012728/

Secondary Mast
www.flickr.com/photos/79705326@N06/7304054844/
I would just like to say thank you to all those who have contributed to this project
Regards

[Adventurous 88]

http://www.cqham.ru/ant76_71.htm



По этим чертежам собрали секции для мачты.

Труба 20 мм, арматура 12 мм.

В следующий раз решили применять арматуру 10 мм, на сэкономленные деньги возьмем толще трубу.

Решили внести своих поправок и вместо кусочков арматуры решили гнуть.

За счет этого лучше сварной шов.

Хочется выслушать мнение людей.



У кого есть вопросы и предложения обращайтесь:

0990481330

0936555632

icq: 221995037





Металл на некоторых швах не проварен.

[martech 9]

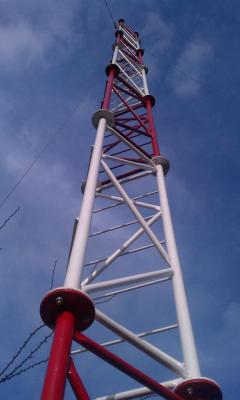

Вариант установки вышки ТС на здание высотой 9 метров

Высота установленной вышки 8 метров (4 секции по 2 метра)

Изменено 2013-04-09 20:20:24 пользователем martech

[cam-bat 49]

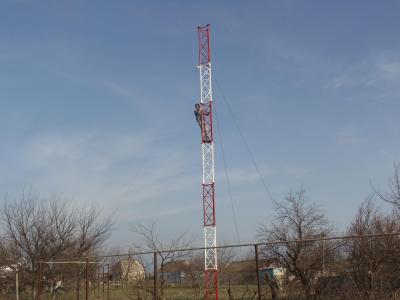

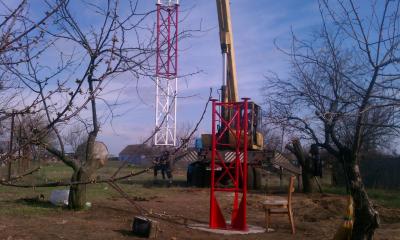

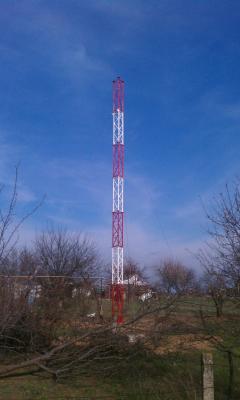

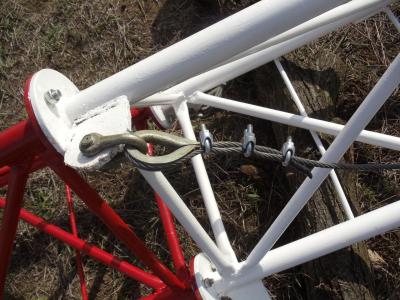

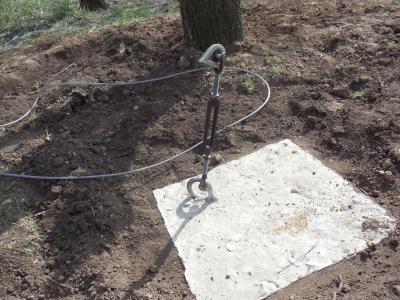

сегодня собрали первую свою вышку (чуть более 13 м)





[martech 9]

сегодня собрали первую свою вышку (чуть более 13 м)





Минус данной вышки в том что ее надо собирать при помощи крана....

плюс вышки ТС что собрать можно 26 метров при помощи всего одной клан-балки в течении 3 часов

[Shuher 216]



Металл на некоторых швах не проварен.

Где не проварено? У вас притензии к покупке? фотки покажите! Первый раз слышу, о том что у когото притензии.

[Shuher 216]

Если действительно есть не провареные швы заменю с доставкой за свой счет.

[logic 513]



сегодня собрали первую свою вышку (чуть более 13 м)





Минус данной вышки в том что ее надо собирать при помощи крана....

плюс вышки ТС что собрать можно 26 метров при помощи всего одной клан-балки в течении 3 часов

почему же надо собирать при помощи крана....? можна и вручную собирать....

[cam-bat 49]





сегодня собрали первую свою вышку (чуть более 13 м)





Минус данной вышки в том что ее надо собирать при помощи крана....

плюс вышки ТС что собрать можно 26 метров при помощи всего одной клан-балки в течении 3 часов

почему же надо собирать при помощи крана....? можна и вручную собирать....

ну да, можно и вручную секции по 1,88 м и 47 кг, на 9 болтах
