нет... а ну черкните....

[logic 522]

ну если 1х8+1х8+1х4 -это интересно......

[rsst 406]



в общих чертах. после 6 отводов у нас еще килограмм сигнала (-0,4)

[rsst 406]



После 1х8 можно поставить еще 1х8. Но сегодня после небольшой тупки обнаружил вполне работающего юзера, после каскада 1х8 + 1х8 + 1х4 все на адаптерах. Вот такая цацка. Завтра пойду мерять уровень сигнала.



впритык. будет где-то -28dbm

[_WesT_ 1 016]

Да хрен его знает. Я вообще думал что такое не возможно. Если бы не натупили и не узнал бы.

[rsst 406]

Да хрен его знает. Я вообще думал что такое не возможно. Если бы не натупили и не узнал бы.



та кто-то говорил же, что в тестах до -31 все работает

[rsst 406]



в общих чертах. после 6 отводов у нас еще килограмм сигнала (-0,4)



так зацените схемку-то, народ...

[logic 522]



в общих чертах. после 6 отводов у нас еще килограмм сигнала (-0,4)

и это работает 100% ??

я кладу 5/95 и в линию с 5% я кладу делитель 1/8 ?

[rsst 406]

и это работает 100% ??



а почему не должно работать?

по уровням сигналов все получается.

[rsst 406]

стоит сейчас 7 дропов, на 5 из них через делители по клиенту висит. правда дропы 10/90, но это не важно.

[rsst 406]

Кстати, очень интересно получается. Тянем магистраль, свариваем одним куском. Потом в нужном месте (где образовались абоны) вставляем дроп и ставим делитель (если абонов несколько) и так по всей магистрали. Не попадаем по дропам, начинаем вставлять в волокно рядом (из другой дырки олта) дропы, а на том волокне лепим делители для полной утилизации полезного сигнала.

[_WesT_ 1 016]



в общих чертах. после 6 отводов у нас еще килограмм сигнала (-0,4)



так зацените схемку-то, народ...



Обещаю завтра заценить, сегодня день очень сложный.

Но ход мыслей понятен и интересен. Хотя может не получится.

Какое затухание на ноге дропа которая 5%?

[rsst 406]

Какое затухание на ноге дропа которая 5%?



для 5/95 -14db

для 10/90 -11db

[_WesT_ 1 016]

Какое затухание на ноге дропа которая 5%?



для 5/95 -14db

для 10/90 -11db



хм. Зазор небольшой остается. Но надо пробовать. Схема интересна в основном для "внеплановых" включений

[rsst 406]

для полного понимания набросайте для себя табличку в экселе с затуханиями на дропе и уровнями сигналов на дроповом выходе и выходах на делителях после дропового выхода. у меня таких каскадов получается до 17 штук.

[rsst 406]

хм. Зазор небольшой остается. Но надо пробовать. Схема интересна в основном для "внеплановых" включений



там килограмм зазора остается.

Уровни на выходах делителей
				 1\8 1\4
  2
5\95 1,6 -12,4 -23,4 -20
5\95 1,2 -12,8 -23,8 -20,4
5\95 0,8 -13,2 -24,2 -20,8
5\95 0,4 -13,6 -24,6 -21,2
5\95 0 -14		 -25 -21,6
5\95 -0,4 -14,4 -25,4 -22
5\95 -0,8 -14,8 -25,8 -22,4
5\95 -1,2 -15,2 -26,2 -22,8
5\95 -1,6 -15,6 -26,6 -23,2
10\90 -2,2 -13,2 -24,2 -20,8
10\90 -2,8 -13,8 -24,8 -21,4
10\90 -3,4 -14,4 -25,4 -22
10\90 -4 -15		 -26 -22,6
10\90 -4,6 -15,6 -26,6 -23,2
15\85 -5,5 -13,7 -23,7 -21,3
15\85 -6,4 -14,6 -24,6 -22,2
15\85 -7,3 -15,5 -25,5 -23,1
15\85 -8,2 -16,4 -26,4 -24

[rsst 406]

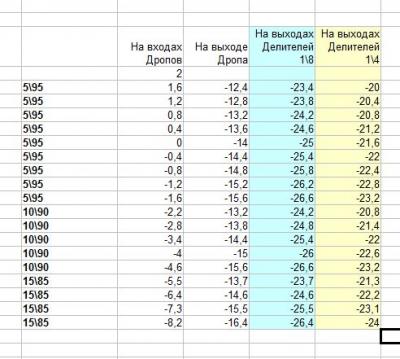

Щаз нарисую красиво

[_WesT_ 1 016]

хм. Зазор небольшой остается. Но надо пробовать. Схема интересна в основном для "внеплановых" включений



там килограмм зазора остается.

Уровни на выходах делителей
				 1\8 1\4
 2
5\95 1,6 -12,4 -23,4 -20
5\95 1,2 -12,8 -23,8 -20,4
5\95 0,8 -13,2 -24,2 -20,8
5\95 0,4 -13,6 -24,6 -21,2
5\95 0 -14		 -25 -21,6
5\95 -0,4 -14,4 -25,4 -22
5\95 -0,8 -14,8 -25,8 -22,4
5\95 -1,2 -15,2 -26,2 -22,8
5\95 -1,6 -15,6 -26,6 -23,2
10\90 -2,2 -13,2 -24,2 -20,8
10\90 -2,8 -13,8 -24,8 -21,4
10\90 -3,4 -14,4 -25,4 -22
10\90 -4 -15		 -26 -22,6
10\90 -4,6 -15,6 -26,6 -23,2
15\85 -5,5 -13,7 -23,7 -21,3
15\85 -6,4 -14,6 -24,6 -22,2
15\85 -7,3 -15,5 -25,5 -23,1
15\85 -8,2 -16,4 -26,4 -24



Завтра накидаю табличку - посмотрим.

Малость не понятно ваша табличка.

1 колонка - понятно. Делитель

2 колнка - понятно . Выход с дропа.

3 колонка - несовсем понятно. Выход с делителя 1/8?

4 колонка - вообще в шоке. глаза лезут на лоб. Выход с делителя 1/4?

5 колонка - недогнал.

[rsst 406]



4 колонка - уровни для делителя 1/8 после дропа

5 колонка - уровни для делителя 1/4 после дропа



Т.е. можно включать или 1/8 делитель после дропа, или 1/4 делитель после дропа

[_WesT_ 1 016]

хух. Догнал. А я то думал... Не высыпаюсь



А почему у вас на первом дропе такой маленький вход? У Вас с ОЛТа сколько светит?

[rsst 406]

как можно заметить, если брать сигнал после делителя 1/2, у нас на входе цепи будет 0dbm, а значит можно включить 14 дропов в каждую ветку после 1/2, т.е. 14 дропов по 8 делителей 1/8, получаем 112, и умножаем на 2, получаем 224 тела можно включить в одну дырку. при этом останется еще около -9dbm сигнала, т.е. можно включить еще как минимум 1 делитель 1/16 в каждую ветку (ну или что-то подобное), что дает нам 256 тел.... во только как бы научить олт эти 256 тел держать в одной дырке....



хух. Догнал. А я то думал... Не высыпаюсь



А почему у вас на первом дропе такой маленький вход? У Вас с ОЛТа сколько светит?

светит где-то 3.5dbm, я там с учетом доставки до точки считал, могу пересчитать с цифрой 3 на входе

[_WesT_ 1 016]

как можно заметить, если брать сигнал после делителя 1/2, у нас на входе цепи будет 0dbm, а значит можно включить 14 дропов в каждую ветку после 1/2, т.е. 14 дропов по 8 делителей 1/8, получаем 112, и умножаем на 2, получаем 224 тела можно включить в одну дырку. при этом останется еще около -9dbm сигнала, т.е. можно включить еще как минимум 1 делитель 1/16 в каждую ветку (ну или что-то подобное), что дает нам 256 тел.... во только как бы научить олт эти 256 тел держать в одной дырке....



хух. Догнал. А я то думал... Не высыпаюсь



А почему у вас на первом дропе такой маленький вход? У Вас с ОЛТа сколько светит?

светит где-то 3.5dbm, я там с учетом доставки до точки считал, могу пересчитать с цифрой 3 на входе



Та у нас 5 светит)))

[rsst 406]

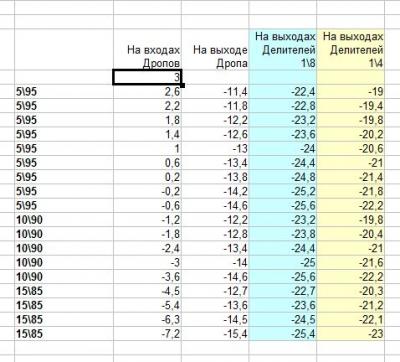

вот, 3 на входе. можно еще каскад долепить





Та у нас 5 светит)))

ЖЕСТЬ! ХАЧУ ТАКОЙ!

[rsst 406]

Надо китайцев ломать на расширение доступного числа онушек для регистрации в олте

[_WesT_ 1 016]

Еще много чего хотел написать, но вынужден отлучится дрыхнуть. Продолжим завтра? Интересная дискуссия начинается
