Сгорел измеритель оптической мощности TL-510

[sov 66]

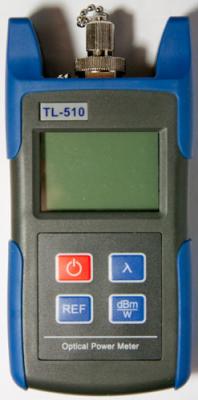

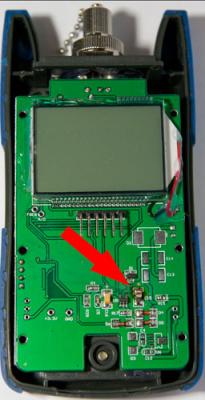

Наверняка у кого-то имеется измеритель оптической мощности TL-510 (синенький, см. фото). Сделайте доброе дело - открутите несколько винтиков, гляньте номинал конденсатора C15 (на фотке указан стрелочкой).
Если клавиатура мешает смотреть - её можно легко снять, там шлейф на разъёме (видно на фотке под дисплеем). Для снятия нужно потянуть за чёрный пластмассовый  разъём  вниз (в сторону от дисплея).

И посмотрите, пожалуйста, на жёлтый кондёр C16. Мне так кажется, или он в моём измерителе тоже запаян задом-наперёд? Полосочка - это-же плюс?

[sv-lex 38]

Сфоткал внутренности своего.

[awk 1]

Таки после рисовой похоже собирали.

[sov 66]

Сфоткал внутренности своего.

Огромное спасибо! Действительно, азиаты запаяли конденсаторы задом-наперёд Неудивительно, что оно бахнуло при первом-же включении.

[Den_LocalNet 1 472]

на самом деле не удивительно что запаяли не той стороной, как бы человеческий фактор

удивительно другое - его даже не пытались включить, т.е. выходной контроль отсутствует

а если бы это был прибор, который бы убил при первом включении?

[Alex_E 852]

Наверняка у кого-то имеется измеритель оптической мощности TL-510 (синенький, см. фото). Сделайте доброе дело - открутите несколько винтиков, гляньте номинал конденсатора C15 (на фотке указан стрелочкой).

Если клавиатура мешает смотреть - её можно легко снять, там шлейф на разъёме (видно на фотке под дисплеем). Для снятия нужно потянуть за чёрный пластмассовый  разъём  вниз (в сторону от дисплея).



И посмотрите, пожалуйста, на жёлтый кондёр C16. Мне так кажется, или он в моём измерителе тоже запаян задом-наперёд? Полосочка - это-же плюс?



а какой из двух у вас запаян не правильно? С16 или С15

[alsdfg 119]



Наверняка у кого-то имеется измеритель оптической мощности TL-510 (синенький, см. фото). Сделайте доброе дело - открутите несколько винтиков, гляньте номинал конденсатора C15 (на фотке указан стрелочкой).

Если клавиатура мешает смотреть - её можно легко снять, там шлейф на разъёме (видно на фотке под дисплеем). Для снятия нужно потянуть за чёрный пластмассовый  разъём  вниз (в сторону от дисплея).



И посмотрите, пожалуйста, на жёлтый кондёр C16. Мне так кажется, или он в моём измерителе тоже запаян задом-наперёд? Полосочка - это-же плюс?



а какой из двух у вас запаян не правильно? С16 или С15



Ну очевидно две вещи:

1. По фоткам видно что не сгоревший запаян неверно (С16)

2. Логика подсказывает что сгоревший тоже был прикручен неверно(С15)
