Не работает! ONU Tp-Link TX-6610 / TL-GP110 GPON и голова OLT ZTE-C320

Recommended Posts

Всем привет!

Возможно кто-то сталкивался с проблемой, и нашол выход?

Есть ОЛТ, ZTE C320 с платой расшерения ZTE ZXA10 GTGO - 8 портов и ОНУ Tp-Link TX-6610 / TL-GP110 GPON.

Конект с етой ОНУ есть, сама ОНУ регистрируется абонент получает свои настройки, но пинг ни к абоненту, ни от абонента не проходят.

Буду благодарен за любую информацию по этому поводу!

Edited by Дмитрий Л.

Share this post


Link to post
Share on other sites

помню у тплинковских онушек есть внутренний dhcp сервер, надо заходить на их 192.168.1.1 и отключать руками.



Правда там все на китайском, так что только методом тыка)

Share this post


Link to post
Share on other sites

Предупреждали, что Tp-Link TX-6610 / TL-GP110 GPON не корректно работает с ZTE. Завтра поставлю потестирую.

Share this post


Link to post
Share on other sites

а если к онушке подключить комп на Win Xp будет работать ?

Share this post


Link to post
Share on other sites

Итак: немножко "потестили" (скрины в гугл-переводе, т.к. я на китайском не шарю :( ):

Система работающая, ОНУ - 601, 660, и альтернативные :) Vlan-Per-User ...

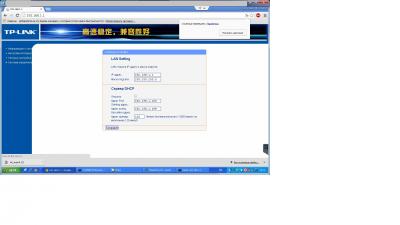

1) "псевдо" DHCP таки убираем ...

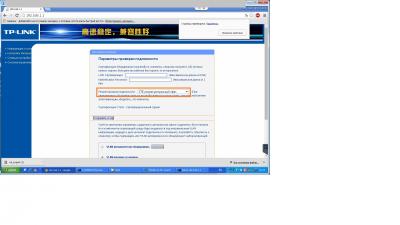

2) Включаем режим совместимости с ZTE








Теперь то что "получилось":

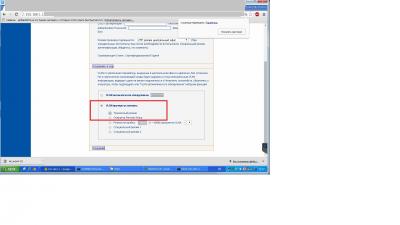

1) Если выставляем "транзитный режим":






а на сетевой карте выставляем принудительно vlan выданный "пользователю" - всё работает ...

пакетики бегают, инет есть, ... Минус - не у всяк сетевой можно выставить vlan, да и в "продакшин" такой костіль запускать :( ...

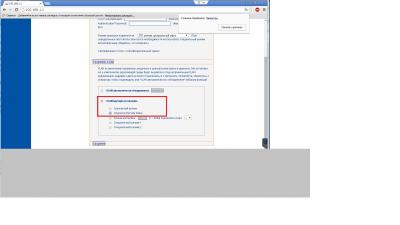

2) Если выставляем "нормальный режим" (управление vlan с "головы", сетевка в дефолте (без vlan), получение IP по DHCP и т.д.) ...






То: сетевка получает адреса по DHCP, но трафик не ходит :(



Начинаем разбираться и первые выводы:

1) бродкаст UDP таки "проскакивает" :(

2) TCP - блочится ...

3) Любые настройки с "веб-морды ОНУ" - эффекта не дают :(

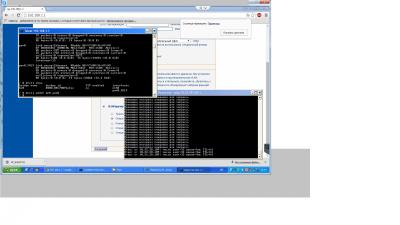

Ладно, лезем телнетом на ОНУ ...

При отключенной оптике:

/ # ifconfig
br0       Link encap:Ethernet  HWaddr 08:57:00:96:AF:AC
          inet addr:192.168.1.1  Bcast:192.168.1.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:652 errors:0 dropped:0 overruns:0 frame:0
          TX packets:114 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:39961 (39.0 KiB)  TX bytes:51774 (50.5 KiB)

eth0      Link encap:Ethernet  HWaddr 08:57:00:96:AF:AC
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:665 errors:0 dropped:0 overruns:0 frame:0
          TX packets:118 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3072
          RX bytes:50307 (49.1 KiB)  TX bytes:52074 (50.8 KiB)
          Interrupt:7

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

pon0      Link encap:Ethernet  HWaddr 08:57:00:96:AF:AD
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:207 errors:0 dropped:0 overruns:0 frame:0
          TX packets:728 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3072
          RX bytes:9108 (8.8 KiB)  TX bytes:44104 (43.0 KiB)
          Interrupt:15



/ # brctl show
bridge name     bridge id                      STP enabled     interfaces
br0                    8000.08570096afac           no              eth0







При включении оптики (регистрация ОНУ на голове):

/ # ifconfig
br0       Link encap:Ethernet  HWaddr 08:57:00:96:AF:AC
          inet addr:192.168.1.1  Bcast:192.168.1.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:652 errors:0 dropped:0 overruns:0 frame:0
          TX packets:114 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:39961 (39.0 KiB)  TX bytes:51774 (50.5 KiB)

eth0      Link encap:Ethernet  HWaddr 08:57:00:96:AF:AC
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:665 errors:0 dropped:0 overruns:0 frame:0
          TX packets:118 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3072
          RX bytes:50307 (49.1 KiB)  TX bytes:52074 (50.8 KiB)
          Interrupt:7

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)

pon0      Link encap:Ethernet  HWaddr 08:57:00:96:AF:AD
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:207 errors:0 dropped:0 overruns:0 frame:0
          TX packets:728 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:3072
          RX bytes:9108 (8.8 KiB)  TX bytes:44104 (43.0 KiB)
          Interrupt:15

pon0.2819 Link encap:Ethernet  HWaddr 08:57:00:96:AF:AD
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:515 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:0 (0.0 B)  TX bytes:33068 (32.2 KiB)

/ # brctl show
bridge name     bridge id                     STP enabled     interfaces
br0                    8000.08570096afac          no              eth0
                                                                                     pon0.2819


Где 2819 - vlan выдаваемый пользователю ... :)



Что в принципе правильно ... Но пакеты таки не ходят :(



А теперь, МИСТИКА :):



если добавить не-тегированный интерфейс pon0 в бридж br0 - ТО ВСЁ ЗАВОДИТСЯ :(










ЗЫ: Трафик ходит таки тегированный (в обе стороны), после ребута ОНУ - естественно всё хериться ... :( ,

        Сохранением "конфига" - не лечится ...



А теперь вопрос: Как заставить с "головы" добавить в бридж br0 не тегированный pon0 ?

Перелопатил мануал, с головы есть доступ ко всем интерфейсам окромя "бриджа" :(



ЗЗЫ: Помогайте камрады, баго-фичу я нашёл, давайте думать как "лечить" ...



ЗЗЗЫ: FS на ОНУ - ридонли,



ЗЗЗЗЗЗЗЗЗЗЗЗЗЗЗЗЗЗЗЫ: НЕ предлагать сделать "авторизатор" в виде батч-файла для правки бриджа телнетом со стороны абонента :)

Edited by Учумелые ручки

Share this post


Link to post
Share on other sites

Короче всё что я накатал выше - "бред" проявляемый при "обычных" настройках олта в разрезе влан-пер-юзверь

На которых работает, как ни странно, ZTE 660, ZTE 601 и NGN-02G ...

Правим конфиг регистрации ОНУ на ОЛТ, незначительно, и Tp-Link TX-6610 / TL-GP110 GPON взлетает на С220/С320 - с почти дефолтными настройками ... Только отключить DHCP у ОНУ, на С320 это можно на голове сделать в конфиге ... С220 - не знает команды "mgmt-ip dhcp disable" ^(

Share this post


Link to post
Share on other sites

Подскажите, а можно с ОЛТ Huawei 5680 так же отключить ДХЦП на такой онушке?

Share this post


Link to post
Share on other sites

какая предварительная цена на ону tplink ?

имеет ли смысл перебираться на gpon вместо gepon ?

Share this post


Link to post
Share on other sites

У кого нибудь эти тп-линк TL-GP110 GPON с PPPOE работают?

Работают. Но понятное дело PPPoE не на самой онухе подымается, роутеры и компы отлично подымают.

Share this post


Link to post
Share on other sites

Учумелые ручки дорогой, хороший, святой Вы человечек!!!! :rolleyes:
Спасибо Вам огромное. Я тут пару дней с этим кирпичиком занималась всеми доступными видами технической любви, пока на Вашу статью не попала.
Еще раз СПАСИБО!
Работает на ура)

Share this post


Link to post
Share on other sites
