Таблица совместимости зажимов "Клин"

[Дядя Рома 155]

На сколько я понимаю,

Наружный диаметр Dнар, мм от 6,7*13,9 до 6,7*15,7

указанный на сайте Айпикома, это диаметр кабеля, а не диаметр посадочного места под зажим.

А учитывая что это Южкабель, то кабель в реалии может сильно отличаться от нарисованного. В плоть до отсутствия юбки. Поэтому без примерки здесь никак, кабель может просто не влезть в зажим.

Вы ещё спросили бы у Южкабеля, на чём они тестируют свой кабель на разрыв. Потому что теоретическая прочность стеклопрутка это одно, а возможность эту прочность передать крепёжному элементу, это совсем другое и может оказаться, что его заявленные 2 кН нечем зажать.

[Valentinio 10]



Уважаемые, посоветуйте пожалуйста зажимы для кабеля Кабель ОЦПтс-4А1(1х4)-4,0.

http://ipcom.ua/catalog/podvesnoy/volokonno-opticheskiy-kabel-yuzhkabel-otspts-4a1-1kh4-4-0/



Пролеты на нем планируются большие и хочется, что б все выдержало..

Наружный диаметр по ссылке 6,7 мм у троса с полиэтиленом.

Как бы многовато.

Зажал аналогичный кабель в зажим Н28.

Результаты на фото. Как видим - клинья не полностью садятся в корпус зажима. Но сам кабель вырвать сил не хватило.

Краткое резюме - на ваше усмотрение условно можно использовать зажим Н28.



ЗА эту инфу спасибо.

Реальный диаметр кабеля до 6 мм - монтажник померял.



Какая цена на ЗАЖИМ Н28?



Что можете сказать про подвес данной оптики на Н11?

[УмникХреновъ 667]

ЗА эту инфу спасибо.



Реальный диаметр кабеля до 6 мм - монтажник померял.

Какая цена на ЗАЖИМ Н28?

Что можете сказать про подвес данной оптики на Н11?

Зажим Н28 стоит 25 грн\шт с НДС.

Вешать данный кабель на Н11 я бы не стал. Он менее прочный, а судя по кабелю пролёты у вас приличные.

Опять же прошу учесть, что реальные условия подвеса знаете только вы. Как правильно заметил Дядя Рома выше - лучше бы устроить примерку.

Если диаметр троса до 6 мм, как померял монтажник, значит клинья сядут в корпус ещё глубже, это хорошо.

[Valentinio 10]



ЗА эту инфу спасибо.



Реальный диаметр кабеля до 6 мм - монтажник померял.

Какая цена на ЗАЖИМ Н28?

Что можете сказать про подвес данной оптики на Н11?

Зажим Н28 стоит 25 грн\шт с НДС.

Вешать данный кабель на Н11 я бы не стал. Он менее прочный, а судя по кабелю пролёты у вас приличные.

Опять же прошу учесть, что реальные условия подвеса знаете только вы. Как правильно заметил Дядя Рома выше - лучше бы устроить примерку.

Если диаметр троса до 6 мм, как померял монтажник, значит клинья сядут в корпус ещё глубже, это хорошо.



Вешать на 50-70 метр.

поэтому выбран был Н11 наверное на свой страх и риск...

[Дядя Рома 155]





поэтому выбран был Н11 наверное на свой страх и риск...

Это из-за экономии? Вам их много нужно?

[Дядя Рома 155]

У уважаемых пользователей, нет замечаний к таблице?

[Кеша 546]

Появился кабель оцпс-п

[Дядя Рома 155]

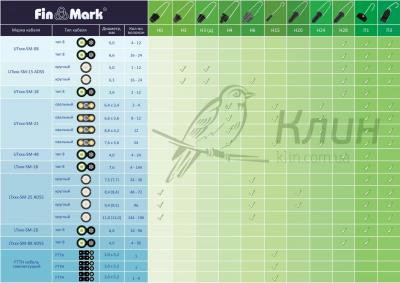

Наши пантнёры, компания "ДЕПС" старательно протестировав наши зажимы и свои кабели, сделали красивую таблицу совместимости:

[logic 523]

что то депс ни один круглый кабель  не вписали к Н15 зажиму .....

[Учумелые ручки 705]

1) Спасибо за укороченные П-3 !!! Самое оно, ну разве что крюк можно-бы покороче сделать ... Всё остальное АГОНЬ



2) Сорян что сюда, но что там с Н-3 начало происходить? прес-форму поменяли ? Неудачно

Джамашуты только сегодня сказали Во первых % рассыпающихся "невыпадающих" клинов - повысился

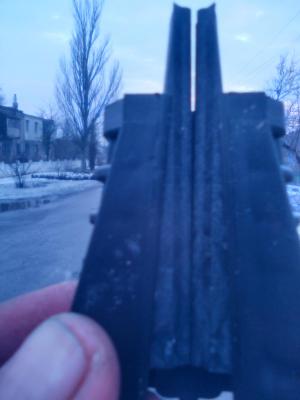

Во вторых - зажимает не всем телом клина Только "задницей" передняя часть клинов не "сходится" даже без кабеля ...



ЗЫ: Это из последней партии ...

Відредаговано 2017-02-04 18:17:50 Учумелые ручки

[Учумелые ручки 705]

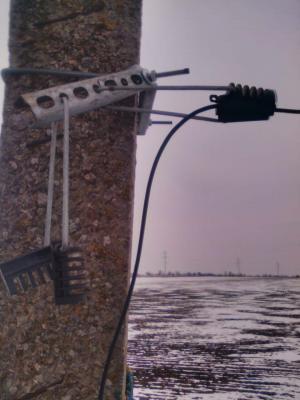

Вдогонку:



"усиленный" Н-3, выполнил свою работу - держал пролет почти 100 метров ...

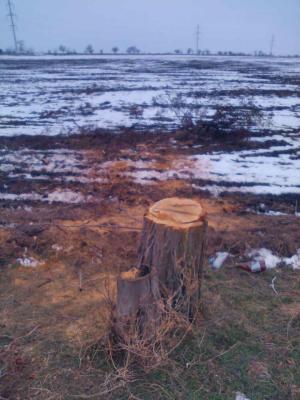

Но упавшее дерево "отработал" - кабель спас ... ровно до уровня груди ...

Далее местные "лесорубы" аккуратно отхерячили кабель на бельевые веревки ...





ЗЫ: 2 админы - просто не знал куда засунуть эти фото ...

[zulu_Radist 856]

Н3 на сотню метров. Да вы суровый .

[Shuher 216]

Н3 на сотню метров. Да вы суровый .

Костя нож на хлеб намазывает! Шо ему те 100 метров!

Н3 на сотню метров. Да вы суровый .

Костя нож на хлеб намазывает! Шо ему те 100 метров!
