PON и FTTH в многоэтажных домах (практика внедрения пассивных оптических сетей)

[uacity 235]

Ну вы спор затеяли на ровном месте... кому интересно могу подробно расписать по резервированию.. все намного проще... там всего несколько вариантов и мы выбрали самый простой...можно было все усложнить до ужасов)))

[pH X 91]

Если можно ... мне, да думаю и не только мне - интересно.


[uacity 235]

Покажу как у нас на примере частного сектора. Не совсем по теме многоквартирных домов, но принципы общие, только вместо кластера многоквартирный дом. Проблема резервирования особенно важна для воздушных сетей в частном секторе. Далее постараюсь подробно и по порядку расписать как делаем мы.



Строительство города начинаем с проекта, в котором город делим на районы, сектора и кластеры.



1. Город состоит из нескольких районов. Ставим один OLT на район,обычно Huawei MA5600T.

2. Район состоит из нескольких секторов. Районные узлы соединены в кольцо и резервируются.

3. Сектор состоит из нескольких кластеров. Сектора, также резервируются по кольцу.

4. Кластер - группа домов, обычно до 64. Кластера резервируются.

5. Дропы - абонентские дома. Отдельные дома не резервируем.

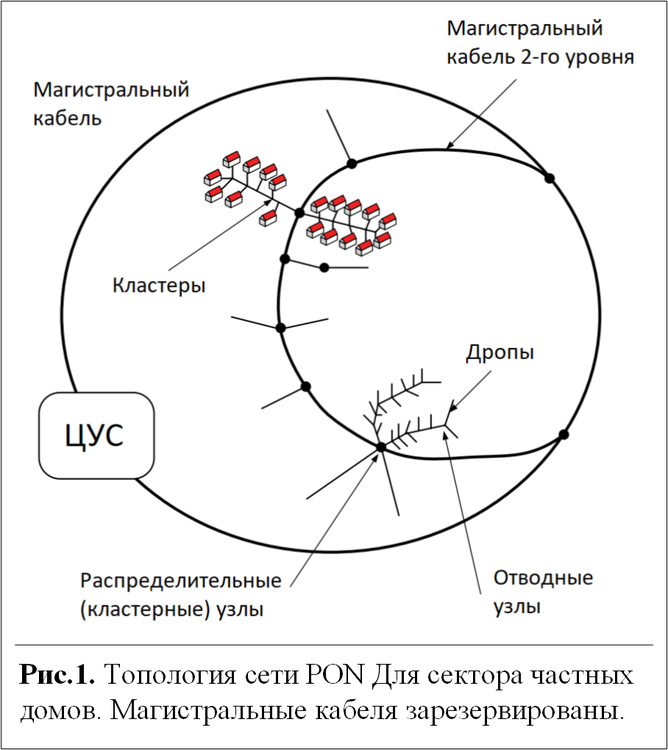

Рассмотрим сектор района города на примере рисунка 1. Кабельная система района состоит из магистральных участков, кластеров, охватывающих несколько десятков домов (типично около 64 домов) и участков абонентского подключения("дропов"). Оптические кабели (ОК) магистральных участков содержат волокна до "деления сплиттерами", а кабели кластерных и абонентских участков содержат волокна после сплиттеров – индивидуальные волокна абонентских линий. Имеется в виду, что кабельная система имеет один каскад сплиттерного деления. Магистральные волокна резервированы, закольцовыванием. При этом оба магистральных волокна, основное и резервное (в кольцевом кабеле это одно и то же волокно,только с разных сторон), подключены к сплиттеру типа 2×N. Сплиттеры располагаются в распределительном узле, к которому подключаются один или несколько кластеров. Распределительные узлы могут находиться на трассе магистрального кабеля или в стороне от нее, подключаясь к магистрали отдельным кабелем. Кластер подключается с одного из его концов или делиться распределительным узлом на две или несколько частей – все эти варианты показаны на рис.1.



В кластерах установлены отводные узлы, к ним подключены абонентские кабели – дроп-кабели. Магистральные кабеля между районами и секторами проложены обычно под землей в традиционной канализации. Кабеля в секторе к кластерам и дроп кабеля обычно по воздуху на опорах РЕС. Иногда дроп-кабеля от опор к домам идут в пластиковых трубках под землей.



Резервирование сетей доступа по технологии PON является довольно сложной проблемой, в связи с высокой "чувствительностью" вариантов реализации к требуемым затратам. По сравнению с транспортными сетями в сетях доступа затраты на резервирование делятся на относительно небольшое количество пользователей. При организации сетей доступа с помощью технологии PON наиболее критическим является участок сети между OLT и первым сплиттером. Обрыв ОВ на этом участке лишает доступа всех пользователей, подключённых к данной распределительной сети (рис.2).





Есть большое количества вариантов архитектуры резервирования в сетях доступа на основе технологии PON

• резервирование участка OLT- сплиттер;
• резервирование участка сплиттер - ONU;
• резервирование оборудования OLT;
• резервирование оборудования OLT и ONU;
• различные комбинации и сочетания выше указанных вариантов.

Все варианты имеют различное влияние на стоимость, в зависимости от вероятности обрыва волокна, наработки на отказ оборудования, перепадов температуры и т.д. Оптическая распределительная сеть (участок OLT- сплиттер) - наиболее слабое звено, требующее значительных  расходов и занимает первое место по проблемам системы PON, особенно это актуально для воздушных сетей в частном секторе. Обеспечив резервирование участка OLT- сплиттер получаем значительно более отказоустойчивую сеть.  И таким образом можно свести к минимуму стоимость участка сплиттер - ONU при обеспечении требуемой отказоустойчивости.

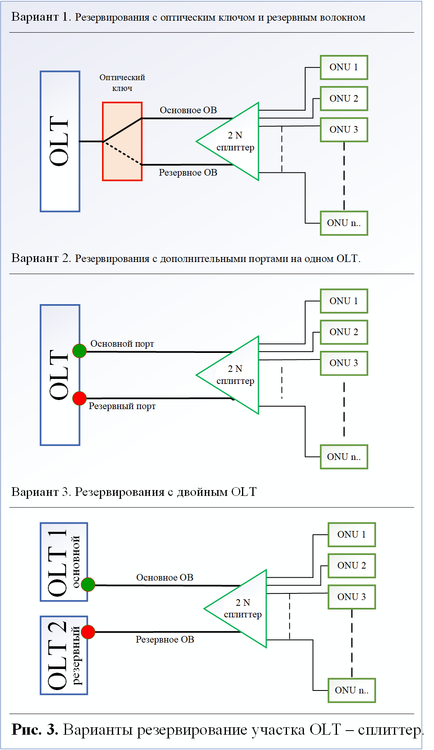

Ниже, на рисунке 3, нескольких не самых сложных вариантов резервирования сетей доступа на основе PON (по нарастанию сложности). В вариантах 1,2 и 3 используется сплиттер типа 2хN, который стоит примерно столько же, как и сплиттер 1хN, и не вносит никаких дополнительных оптических потерь. Эти варианты являются наиболее дешевыми, поскольку средства резервирования являются общими и их стоимость распределяется между всеми пользователями.



Мы используем рис.3, вариант 1. Переключение осуществляется с помощью оптического переключателя (рис. 4.) оператором вручную при помощи тумблера или же автоматически при помощи электрического потенциала.





На рисунке 4, фото оптического переключателя.





Оптические переключатели осуществляют механическую, то есть без оптоэлектронного преобразования, коммутацию одного или нескольких оптических сигналов, переходящих из одних волокон в другие. При этом управление процессом переключения может быть ручное, например при помощи тумблера, или электрическое, при помощи электрического потенциала. Последний тип переключателей более распространен. Основная область применения - в составе оборудования для тестирования и мониторинга ВОЛС, а также в составе системы, обеспечивающей повышенную надежность.



Оптические переключатели отличаются функциональными возможностями: количеством входных и выходных волокон-полюсов и типом волокон (многомодовое или одномодовое), возможностью неблокирующей коммутации сигналов, а также техническими характеристиками, из которых наиболее важные: вносимые потери, обратное отражение, время срабатывания, влияние параметров окружающей среды, наработка на отказ. Разные инженерные технологии используются при коммутации, например, поворотные бипризмы, поворотные зеркала или подвижные волокна. Оптические переключатели являются изотропными устрой­ствами - вносимые потери (0,5 db - 0,8 db) не зависят от направления распространения сигнала. Стоимость 50 -100 дол.

Відредаговано 2018-02-10 21:25:20 uacity

[Кеша 546]

Хвантастыка. И как эта херомантия должна выглядеть в случае % делителей?

[uacity 235]

39 минут назад, Кеша сказал:

Хвантастыка. И как эта херомантия должна выглядеть в случае % делителей?



А что фантастического??? У вас что и кластеры на процентных делителях???

Мы используем процентные делители, но в кластерах...

[Кеша 546]

11 часов назад, uacity сказал:

У вас что и кластеры на процентных делителях???

именно кластеры и делаются на процентных делителях. когда длинная улица.

а по вашему нужно вставить 2/64 с резервом, а потом тянуть по улицам кабелями по 32ОВ? хаха, вы серьезно так думаете?

[uacity 235]

6 минут назад, Кеша сказал:

именно кластеры и делаются на процентных делителях. когда длинная улица.

а по вашему нужно вставить 2/64 с резервом, а потом тянуть по улицам кабелями по 32ОВ? хаха, вы серьезно так думаете?



Сколько у вас кластеров в секторе?

[uacity 235]



5 часов назад, Кеша сказал:

именно кластеры и делаются на процентных делителях. когда длинная улица.

а по вашему нужно вставить 2/64 с резервом, а потом тянуть по улицам кабелями по 32ОВ? хаха, вы серьезно так думаете?



Вы же даже не попытались разобраться. Ляпнуть успели, а подумать нет. Какое отношение имеет обсуждаемый вопрос к длине улицы??? Как вы строите? Вы на районы делите? на сектора? Сколько абонентов на район закладываете? на сектор? в кластере сколько абонентов? Можно кусок проекта выложить?



Мы строим на процентных делителях и я знаю о чем говорю. Ниже посмотрите... никаких жгутов от дома к дому по 64 или 320 волокон мы не тянем!!!! Что вам мешает в один кабель закладывать 12-16-24-32 кластера???? На одно ОВ можно закладывать 1 кластер, можно 2.  Считаем.. На кабель в 12 волокон можно включить 12 - 24 кластера, в кластере 64 - 128 абонентов... итог.. на кабеле в 12 волокон можно включить минимум - 768 абонентов, максимум - 3072 абонента и это при 100% покрытии...а фактически у вас один кабель на 12 волокон может закрыть жилой участок с 6000 жилыми домами в ч/с. При многоквартирной в многоэтажных домах кабеля в канализацию можно закладывать и по 96 волокон и там это оправдано. В ч/с обычно используют кабель с небольшим количеством волокон. Это удобнее при повреждениях и недорого в монтаже.

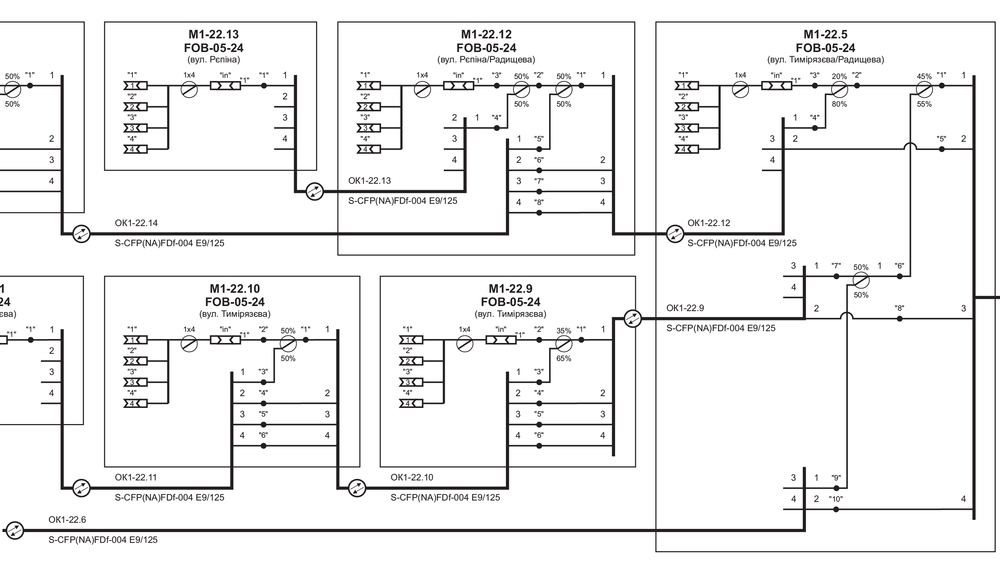

Рисунок, на котором два кластера.





Рисунок небольшого участка сварки в одном из кластеров.





Рисунок общий, на котором видно как кластера включаются в OLT





Відредаговано 2018-02-11 12:35:39 uacity

[Кеша 546]

5 часов назад, uacity сказал:

Рисунок общий, на котором видно как кластера включаются в OLT

ну и где здесь резервирование, где кольца?

вы бы немного сравнили картинку из первого поста и второго. там один делитель, а там разбито как все строят.

вобщем понятно все, красивые сказки, а на практике как все.

[uacity 235]

17 минут назад, Кеша сказал:

ну и где здесь резервирование, где кольца?

вы бы немного сравнили картинку из первого поста и второго. там один делитель, а там разбито как все строят.

вобщем понятно все, красивые сказки, а на практике как все.



Вообще хоть читали о чем речь? Мы резервируем район, сектор и узлы кластеров...а не внутри кластера!!! то есть при проблеме максимум 60 человек улетит а не весь район... или сектор или несколько кластеров... можно резервировать и внутри кластера...но это кому как..мы для себя решили... нам  глубже не нужно...но ничего сложного нет и кластер внутри зарезервировать... просто особо нет смысла.. проблемы внутри кластеров случаются раз в сто лет...и затрагивают небольшое количество абонентов.. обычно 20-30..



[uacity 235]

24 минуты назад, Кеша сказал:

ну и где здесь резервирование, где кольца?

вы бы немного сравнили картинку из первого поста и второго. там один делитель, а там разбито как все строят.

вобщем понятно все, красивые сказки, а на практике как все.



Вы не разобрались, что такое кластер, что такое сектор и что такое район, потому и не понимаете о чем речь. Почитайте внимательно с самого начала...



[uacity 235]

1 час назад, Кеша сказал:

ну и где здесь резервирование, где кольца?



Выложить проект всего сектора я не готов в отрытый доступ. Но этого и не нужно. Еще раз внимательно прочитайте...Кольцо, это фактически одно и тоже волокно в кабеле, только к кластеру подключено с разных сторон... Поэтому на блок схеме нет необходимости это отражать, это интуитивно понятно...

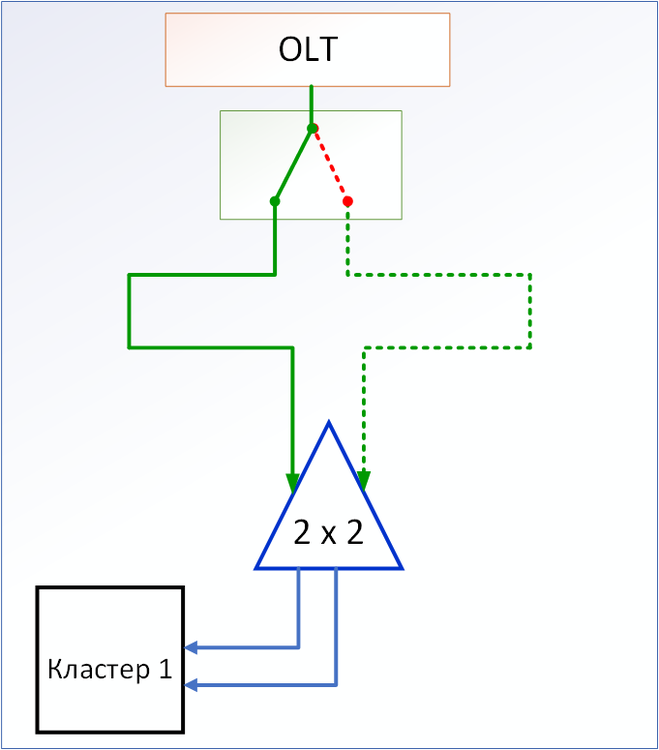

Я так понимаю, что вы хотели увидеть, что то типа такого на блок схеме, как ниже... Сейчас попробую объяснить почему мы этого не делаем... У нас это в тех.условиях расписано и соответственно начало и конец волокна маркируется в шкафу на ODF

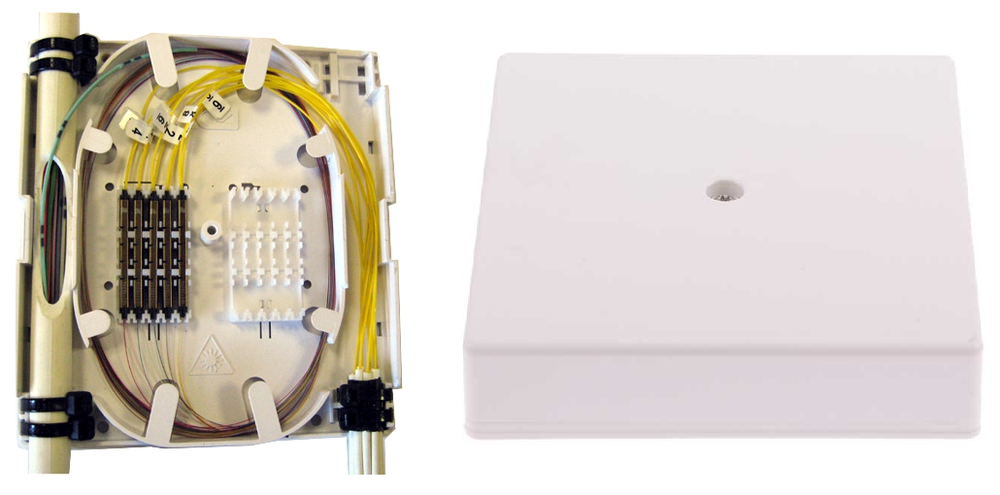

А дальше стоит типа такой коробки.. рисунок ниже...с оптическими модулями для каждого волокна...

• 1 адаптер (верхний) - в OLT
• 2 адаптер - начало волокна
• 3 адаптер - конец волокна





Вот поэтому и нет смысла схему загромождать ненужными элементами.

Відредаговано 2018-02-11 15:21:04 uacity

[Кеша 546]

Да теперь понятно, принимается.

Остаются вопросы конечно по кольцу, насколько оно разнесено по трассам, но это уже вопрос не к топологии.

[Mechanik 49]

пару вопросов - как Вы реализовали переключение делителя 2xN или какой из типов брали ?

и  второе, в чем текущие схемы по району рисованы ?

[uacity 235]

1 час назад, Mechanik сказал:

пару вопросов - как Вы реализовали переключение делителя 2xN или какой из типов брали ?

и  второе, в чем текущие схемы по району рисованы ?



1. Первый вопрос или уточните или посмотрите выше ответ. Не совсем понял вопрос.

2. AutoCAD.

[GrDEV 44]

48 минут назад, uacity сказал:



1. Первый вопрос или уточните или посмотрите выше ответ. Не совсем понял вопрос.

2. AutoCAD.

AutoCAD голый или с какими то надстройками?

[Mechanik 49]

51 минуту назад, uacity сказал:



1. Первый вопрос или уточните или посмотрите выше ответ. Не совсем понял вопрос.

2. AutoCAD.

Цитата



Мы используем рис.3, вариант 1. Переключение осуществляется с помощью оптического переключателя (рис. 4.) оператором вручную при помощи тумблера или же автоматически при помощи электрического потенциала.



Оптические переключатели осуществляют механическую, то есть без оптоэлектронного преобразования, коммутацию одного или нескольких оптических сигналов, переходящих из одних волокон в другие. При этом управление процессом переключения может быть ручное, например при помощи тумблера, или электрическое, при помощи электрического потенциала. Последний тип переключателей более распространен. Основная область применения - в составе оборудования для тестирования и мониторинга ВОЛС, а также в составе системы, обеспечивающей повышенную надежность.



какой из вариантов переключения использовали, или оба ?

Те выезжали на узел и переключали оператором ?

[uacity 235]

1 минуту назад, Mechanik сказал:

какой из вариантов переключения использовали, или оба ?

Те выезжали на узел и переключали оператором ?



Раньше вручную. Сейчас.. есть у нас приблуда..которая получает сигнал по snmp и подает питание на оптический переключатель. Самодельная. Но в итоге перейдем на второй порт.

9 минут назад, GrDEV сказал:

AutoCAD голый или с какими то надстройками?

С надстройками. Какие не спрашивайте. Я не проектировщик.

[superb 54]

Uacity

Как потом ведёт себя уже готовая Пон сеть? Разница в ремонтах и отказоустойчивости в сравнении  с медной сетью ощутимы? Скорость устранения неполадок в Пон не страдает?



[uacity 235]

3 часа назад, superb сказал:

Uacity

Как потом ведёт себя уже готовая Пон сеть? Разница в ремонтах и отказоустойчивости в сравнении  с медной сетью ощутимы? Скорость устранения неполадок в Пон не страдает?



Если правильно построить разница огромная. Дорого строить,но легко обслуживать. Стоимость владения намного дешевле чем Ethernet сеть.

[iPSVi 0]

Добрый день, можете показать как выглядит запас кабеля со свободными волокнами, на первом/последнем этаже? На сколько тяжело вытянуть волокно на первом этаже, если запас на пятом/девятом?

[uacity 235]

9 минут назад, stosolll сказал:

Добрый день, можете показать как выглядит запас кабеля со свободными волокнами, на первом/последнем этаже?



Запас, это обычный бублик с кабеля, метров 5-7. Сейчас не делаем, просто ставим коробку для разварки, что б потом можно было включить абонентов последнего этажа.

Перестали оставлять запас, так как неудобно было. Что б вытащить волокно нужно было запас вынимать и расправлять.



На сколько тяжело вытянуть волокно на первом этаже, если запас на пятом/девятом?



Смотря какой кабель. Метров до 20 вытянуть не сложно. Но мы обычно, что б проще и быстрее, отрезаем на этаж, два выше нужное волокно и вытягиваем.

[uacity 235]

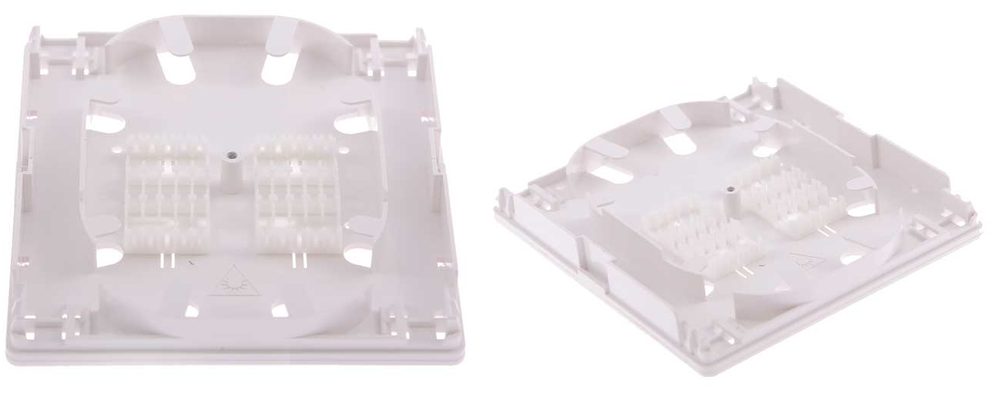

Еще один вариант этажной коробки для ответвления из оптического кабеля со свободными волокнами, внутренней прокладки , оптических волокон и концевой заделки их на оптические шнуры типа “pigtail” ∅ 3 мм , подключаемые к квартирам абонентов. Размеры коробки позволяют размещать ее в стояках, этажных шкафах, нишах и т.д. Коробка имеет пластмассовый корпус и съемную пластмассовую крышку, фиксируемую на корпусе защелками. Для ограничения доступа оснащаются винтом-секреткой.





[911 140]

А где такие коробочки можно купить?

[uacity 235]

46 минут назад, 911 сказал:

А где такие коробочки можно купить?



У нас можно купить.
