DGS-1100-10/ME

[lemosh 60]

Есть D-LINK DGS-1100-10/ME. Задача: пропустить через него сотни полторы-две VLAN через 3 порта - один медный и два оптических. В меню не могу найти режим порта trunk, в настройках VLAN можно указать только 128 шт VLANов и назначить им порты tagged. Но 128 реально мало и вообще головняк столько ВЛАНов вручную забивать . Можно его как-то заставить не обрезать теги а передавать их другие порты без изменения?



PS 1, 9 и 10 порт должны быть trunk, 2-8 порты untagged на них навешивается VLAN100, который доступен в портах trunk

[S_ergey 21]

У длинка все порты типа trunk.

untagged vlan только один на порту может быть остальные только tagged.



P.S. не советую его на много вланов ставить, как бы он не порезал теги и не смешал все в кучу.

http://pro-voip.com.ua/dlink-dgs-1100-06me-base-settings/

Відредаговано 2017-10-11 20:38:34 S_ergey

[l1ght 377]

он про vlan_trunk говорит

[olnet 52]

Обновите прошивку, на старых может не быть.

Відредаговано 2017-10-11 20:43:35 olnet

[lemosh 60]

Обновите прошивку, на старых может не быть.



Сейчас последняя В083.



Завтра поставлю на узел, посмотрю пропустит ли через себя VLANы которые в нем не прописаны

[sanyadnepr 305]





Есть D-LINK DGS-1100-10/ME. Задача: пропустить через него сотни полторы-две VLAN через 3 порта - один медный и два оптических.

Советую не использовать в таких задачах, эту модель.

[Kiano 616]



Есть D-LINK DGS-1100-10/ME. Задача: пропустить через него сотни полторы-две VLAN через 3 порта - один медный и два оптических.

Советую не использовать в таких задачах, эту модель.



+1, ненадежная железка

[andryas 1 059]

+1, ненадежная железка

Чим? В мене штук 20 працюють вже рік, одна ремонтована по гарантії.

Замінив ними DGS-3000-10TC, після того, як ті зникли з продажу.

[Kiano 616]



+1, ненадежная железка

Чим? В мене штук 20 працюють вже рік, одна ремонтована по гарантії.

Замінив ними DGS-3000-10TC, після того, як ті зникли з продажу.



тем, что со 100мбитными железками может крайне неадекватно работать, иногда спасает flow control, но не всегда

[andryas 1 059]

тем, что со 100мбитными железками может крайне неадекватно работать, иногда спасает flow control, но не всегда

Чесно кажучи, з таким не стикався. Як така проблема виглядає в реалі?

[magamel 3]



тем, что со 100мбитными железками может крайне неадекватно работать, иногда спасает flow control, но не всегда

Чесно кажучи, з таким не стикався. Як така проблема виглядає в реалі?



Наприклад з форуму длінка про проблеми з швидкостями, правда свіч 1100-06/ME http://forum.dlink.ru/viewtopic.php?f=2&t=160307&start=495#p955771

[andryas 1 059]

Наприклад з форуму длінка про проблеми з швидкостями, правда свіч 1100-06/ME http://forum.dlink.r...art=495#p955771

Це різні свічі, у 1100-06/me надто малий пакетний буфер:





що і пояснює таку поведінку

Відредаговано 2017-10-12 13:51:26 andryas

[sanyadnepr 305]

Откуда картинка ? 4.1Mbits

[andryas 1 059]

Откуда картинка ? 4.1Mbits

Dlink-2017.pdf

[lemosh 60]

его задача быть тупо медиаконвертором и через него DHCP сервер будет IP выдавать для станицы-заглушки... трафика там толком через него ходить не будет....

короче нихрена он теги не пропускает если нет ВЛАНа в списке ВЛАНов. Может есть еще идеи?

[sanyadnepr 305]

Два медика и тупарь.

[andryas 1 059]





Может есть еще идеи?



Фокус з qinq ще можна спробувати

[sanyadnepr 305]

Следующий фокус будет, порешать доступ к интерфейсу управления, в самый неподходящий для этого момент.

[lemosh 60]

Два медика и тупарь.

ну вот в этой роли он и выступает , просто удобно что в одном корпусе







Может есть еще идеи?



Фокус з qinq ще можна спробувати



подробнее?

[lemosh 60]

Следующий фокус будет, порешать доступ к интерфейсу управления, в самый неподходящий для этого момент.

там то и управлять нечем, пусть отваливается после настройки... главное чтобы трафик бегал стабильно по портам....

[andryas 1 059]





подробнее?



Сделайте из него тупарик. На старших моделях это делается примерно так:



config vlan default delete 1,10

create vlan vlan1001 tag 1001

config vlan vlan1001 add untagged 1,10 advertisement disable

enable qinq

enable gvrp

config port_vlan 1,10 gvrp_state disable ingress_checking enable acceptable_frame admit_all pvid 1001

config qinq ports 1,10 role uni outer_tpid 0x8100

config stp nni_bpdu_addr dot1ad



На этом я так извращаться не пробовал

[lemosh 60]



подробнее?



Сделайте из него тупарик. На старших моделях это делается примерно так:





enable gvrp







он эту команду не понимает....

DGS-1100-10/ME:5# enable gvrp

Command: enable

Next possible completions :
802.1x              admin               asymmetric_vlan     authen_policy
auto                autoconfig          autoimage           clipaging
command             community_encryption                    ddp
dhcp_local_relay    dhcp_relay          dhcpv6_relay        flood_fdb
igmp_snooping       ipif_ipv6_link_local_auto               ipv6
jumbo_frame         lldp                loopdetect          mac_notification
management          mirror              mld_snooping        password
pvid                qinq                rmon                snmp
sntp                ssh                 syslog              telnet
trusted_host        web

QinQ есть, а GVRP - нет





тогда другой

[andryas 1 059]

Нет так нет. Между 1 и 10 трафик проходит или нет?

[lemosh 60]

когда QinQ включаю - перестает ходить

[lemosh 60]

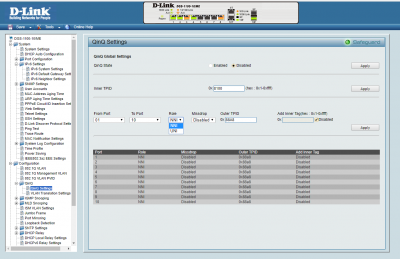

вот настройки QinQ в вэб-морде...

делаю просто enable и apply - трафик в влан101 перестает ходить



вот настройки вланов текущие

DGS-1100-10/ME:5# show vlan
Command: show vlan

VID                  : 1           VLAN NAME       : default
VLAN Type            : Static
Member Ports         :
Untagged Ports       :

VID                  : 99          VLAN NAME       : vlan99_ospf
VLAN Type            : Static
Member Ports         : 1,10
Untagged Ports       :

VID                  : 101         VLAN NAME       : adm_vlan
VLAN Type            : Static
Member Ports         : 1-10
Untagged Ports       : 2-8

Total Entries        : 3

Відредаговано 2017-10-12 18:30:50 lemosh
