дистанційний моніторинг Рішення для віддаленого (дистанційного) моніторингу температури, напруги та сили струму

[DVSGROUP 127]

Шукаю рішення для віддаленого (дистанційного) моніторингу параметрів в серверній:

- бажано модульний контроллер з кількома каналами комунікації (ethernet, wifi, gsm);

- можливість підключення великої кількості дротових датчиків;

- модульність та можливість розширення вітається;

- підтримка датчиків температури;

- підтримка датчиків напруги;

- підтримка токових трансформаторів;

- підтримка SNMP;

- підтримка резервного живлення вітається (наприклад, POE + DC IN);



Задача міряти наступні параметри:

- температура в серверному приміщенні (1-3 датчики) та електрощитовій;

- температура ззовні приміщення (1 датчик);

- замір напруги (U, 220-230V) на 7 точках - активна та резервна лінія, дизельна електростанція;

- замір сили струму (I, 0-100A) на 7 точках (токові трансформатори);



Поки знайшов лише рішення від HW-Group:

Poseidon2 3266

Poseidon2 3268

Poseidon2 4002

https://www.hw-group.com/devices

Але в Україні їх нема….



Є ще «обрізки» SmartMAC

https://smart-maic.com/uk/



І «обрізок» від Новатек-Електро

https://novatek-electro.com/product-category/reestratori-elektrichnikh-protsesiv.html



Можливо хтось мав досвід реалізації на іншому обладнанні...

[Diter_ua 79]

ping3

[DVSGROUP 127]

10 часов назад, Diter_ua сказал:

ping3



Бачив, рішення цікаве і не дороге.

А для такої кількості параметрів, які треба збирати, надто багато контроллерів доведеться брати.



7 часов назад, carver сказал:

мы сами делали,
10баксовый модуль с линуксом, (проц/память/флешка),
потом своя плата с релюхами/коненкторами,
корпус на DIN рейку.
но у нас, основное было - это показания счетчика передавать.
и мое участие было минимальным.



а тут, я не в теме, но больше на квартиру похоже. там еще ESP8266 в климат и все такое.



Можно и с Arduino / Raspberry PI делать... нет времени это изучать, некому.

[Diter_ua 79]

Цитата

Можно и с Arduino / Raspberry PI делать... нет времени это изучать, некому.

это наверно самый лучший вариант
а как у вас устроена автоматика переключения по вводах/фазах ?

[DVSGROUP 127]

1 час назад, Diter_ua сказал:

а как у вас устроена автоматика переключения по вводах/фазах ?



PEF-319 выбирает из 3 фаз одну.

до PEF 2 ввода по 380В

дальше на ДГЕ с АВР

потом на симисторный стабилизатор

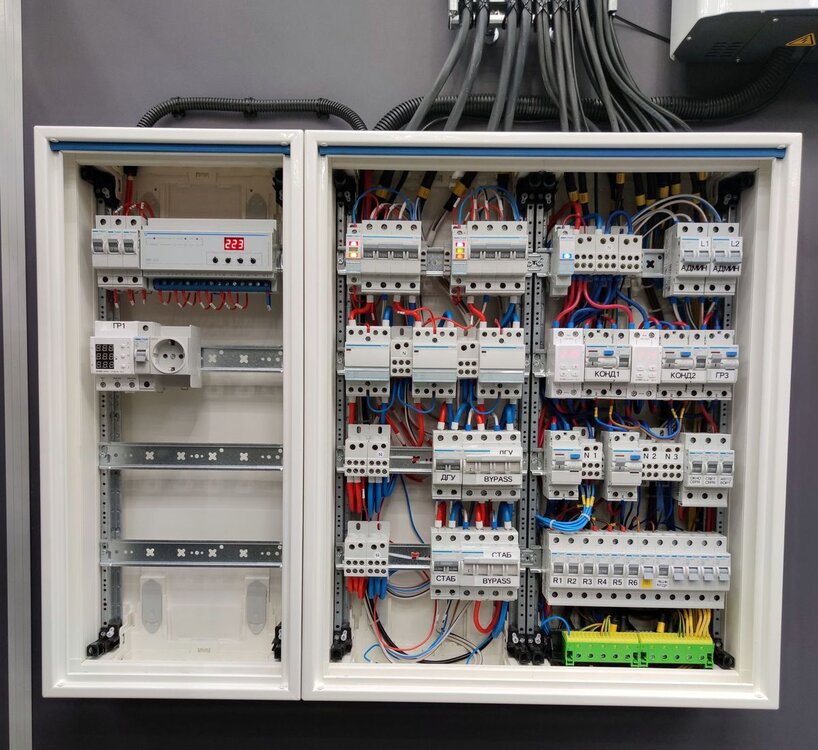

Примерно так, фото старое. Сейчас немного компоновка и состав другие, включая вводы.





[Земеля 728]

1 час назад, DVSGROUP сказал:



PEF-319 выбирает из 3 фаз одну.

до PEF 2 ввода по 380В

дальше на ДГЕ с АВР

потом на симисторный стабилизатор



Примерно так, фото старое. Сейчас немного компоновка и состав другие, включая вводы.





а есть схема с наименованием что и куда?

[DVSGROUP 127]

2 часа назад, Земеля сказал:

а есть схема с наименованием что и куда?



Собиралось под определенную конфигурацию с однофазной нагрузкой. Схема вам мало что даст, т.к. все случаи индивидуальны.

[Земеля 728]

2 часа назад, DVSGROUP сказал:



Собиралось под определенную конфигурацию с однофазной нагрузкой. Схема вам мало что даст, т.к. все случаи индивидуальны.

это да, но по крайне разбор чужих схем помогает найти что-то новенькое , как то или иной способ

[superb 54]

Наберите этих ребят.Все мои фантазии и хотелки до этого времени воплощали в жизнь.

https://shop.elgato.com.ua/ru/

[vlin 43]

За основу можна взяти плату з ESP8266, наприклад Wemos або Node MCU
+ блок живлення 5в
датчики температури Dallas, можна декілька на одну плату підключити
Датчики напруги і струму - https://arduino.ua/prod3619-mnogofynkcionalnii-izmeritel-potreblyaemoi-elektroenergii-pzem-004t-v3
в інеті є схеми підключення до тасмоти

[ss25 3]

може вам підійде



м. Хмельницький

https://terratel.com.ua/access-control-system.html

[DVSGROUP 127]

Дякую всім, хто відписав.



Поки більшість запропонованих це навіть не конструктори, а скоріше напівфабрикати... у самих продавців ні цін, ні додаткових датчиків, ні нормальної документації.

[HYBI 18]

В 14.08.2022 в 16:20, DVSGROUP сказал:

Задача міряти наступні параметри:

- температура в серверному приміщенні (1-3 датчики) та електрощитовій;

- температура ззовні приміщення (1 датчик);

- замір напруги (U, 220-230V) на 7 точках - активна та резервна лінія, дизельна електростанція;

- замір сили струму (I, 0-100A) на 7 точках (токові трансформатори);

https://vutlan.com/

[pavlabor 1 939]

http://noc2.pavlabor.net/montemcpu/tempSerRackStrong.html



http://noc2.pavlabor.net/montemcpu/temperatureSer1.html

[DVSGROUP 127]

11 часов назад, pavlabor сказал:

http://noc2.pavlabor.net/montemcpu/tempSerRackStrong.html



http://noc2.pavlabor.net/montemcpu/temperatureSer1.html



Это считанные с компа данные по SNMP, задача немного другая стоит

[pavlabor 1 939]

Бюджетный термометр для серверной



Кілька датчиків

[DVSGROUP 127]

5 часов назад, pavlabor сказал:

Бюджетный термометр для серверной



Кілька датчиків

Я десь просив бюджетене рішення? Я шукаю готове модульне рішення на зразок Poseidon2

[pavlabor 1 939]

В 15.08.2022 в 13:03, DVSGROUP сказав:



PEF-319 выбирает из 3 фаз одну.

до PEF 2 ввода по 380В

дальше на ДГЕ с АВР

потом на симисторный стабилизатор



Примерно так, фото старое. Сейчас немного компоновка и состав другие, включая вводы.





І де такі готові рішення продаються?

[DVSGROUP 127]

4 часа назад, pavlabor сказал:

І де такі готові рішення продаються?



Що саме? Щити чи системи моніторингу?

[pavlabor 1 939]

12 минут назад, DVSGROUP сказав:



Що саме? Щити чи системи моніторингу?

Комплект - ПРОВАЙДЕР ПОЧАТКОВОГО РІВНЯ (он клюзів)

[DVSGROUP 127]

Це все збиралося самостійно власними силами. Вам єдине електрика треба толкового і гроші, бо комплектуючі зараз не надто дешеві.



До прикладу тут 2 щити

Hager Univers FWB42S

Hager Univers FWB51S



І стабілізатор

Элекс Герц У 36-1/50А 11кВт v3.0

[pavlabor 1 939]

Всі рішення потребують спеца і гроші.

Можу дати контакт, все включене, але там працюють від п'яти лямів, ще треба від 1с софт купляти офіційно і отримуєш автоматичне управління підприемством.

Датчик температури який я пів сотні купив на алі по 3 долара, у них коштує 50-60 евро.

Навіть якщо ти купиш пінговалку, то 80% часу потратиш на розтягування датчиків.

Той комплект що я кинув, є USB свисток, фря, лінух, вінда... пофіг. Включив і поїхав. бюджет 15 баксів, але треба поморочитись, або спеца якому твоя проблема на не на.

Але це тільки початок.

Далі ти захочеш щоб воно не просто було а і викидувало аларм, бажано урлом на проблему, бажано в обв'язці з супутніми компонентами.

І все щоб крутилося в ТВОЄМУ білінгу.

В кінці кінців, тобі скажуть, купляй під наше залязяччя  софт.

Далі ти остинеш, і буде як буде.



Щиток же ти не купив зібраний, а накупив мішок/коробок компонентів, сам, або твій спец все зібрав.



Копни в сторону Sonoff.

У них багато бюджетних рішень, наприклад цікавий счетчик обліку єлектроенергії



на вскидку



[pavlabor 1 939]

https://iots.com.ua/umnye-ustrojstva/wifi-rele-sonoff/sonoff-pow.html

[DVSGROUP 127]

10 часов назад, pavlabor сказал:

Всі рішення потребують спеца і гроші.

Можу дати контакт, все включене, але там працюють від п'яти лямів, ще треба від 1с софт купляти офіційно і отримуєш автоматичне управління підприемством.

Датчик температури який я пів сотні купив на алі по 3 долара, у них коштує 50-60 евро.

Навіть якщо ти купиш пінговалку, то 80% часу потратиш на розтягування датчиків.

Той комплект що я кинув, є USB свисток, фря, лінух, вінда... пофіг. Включив і поїхав. бюджет 15 баксів, але треба поморочитись, або спеца якому твоя проблема на не на.

Але це тільки початок.

Далі ти захочеш щоб воно не просто було а і викидувало аларм, бажано урлом на проблему, бажано в обв'язці з супутніми компонентами.

І все щоб крутилося в ТВОЄМУ білінгу.

В кінці кінців, тобі скажуть, купляй під наше залязяччя  софт.

Далі ти остинеш, і буде як буде.



Щиток же ти не купив зібраний, а накупив мішок/коробок компонентів, сам, або твій спец все зібрав.



Копни в сторону Sonoff.

У них багато бюджетних рішень, наприклад цікавий счетчик обліку єлектроенергії



на вскидку



Щиток збирав сам, компоненти підбирав сам. До моменту установки і запуску, щит двічі перероблявся, а потім після встановлення ще кілька разів дороблявся.

Благо було куди зайві комплектуючі використати. Мінус в цій справі в тому, що подібні проекти індивідуальні і, в нашому випадку, ніхто навіть братися не хотів.

Дизельну електростанцію обирав сам, встановлювали самостійно, підключав та запускав теж я. Благо на офіційному сервісі нам його переробили в однофазний режим.

На цьому шляху повно підводних каменів та граблів...

Тому коли ви оплачуєте проект під ключ, ви оплачуєте чийсь досвід)



Дякую за пораду по Sonoff, але наразі читаю документацію по Poseidon, підбирав конфігурацію і уточнював ціни. Все ж думав є напрацювання і якісь інші рішення...







[dimalisha 45]

https://e-server.com.ua/novosti/upravljajte-klimatom-v-servernom-shkafu-distancionno-s-unikalnoj-sistemoj-eserver-v1-0
