Однозначно - плоский кабель не вариант (я им отказал)

Однозначно - никакого металла

Однозначно тонкое кевларовое армирование

Вот следующий вариант кабеля.

Надо обсудить вопрос разъемов. Вопрос вот в чем.

В корбках с кроссами есть место для адаптеров, количество посадочных мест недостаточное,

8 вместо 16, и это при 16ти кабельвводах!

Идея следующая - использовать адаптеры LC/duplex.

Тогда все получается ровно, 8 адаптеров - 16 подключений.

У клиента однозначно нужен разъем - SC/UPC (думаю это не обсуждается)



Теперь про разъем APC. Есть принципиальные возражения, вот они.

Это разъемы не магистральные, а клиентские.

Для работы TV используется уровень сигнала близкий в 0dB. Это последнее соединение до клиента.

Никто пока ОНУ с телевидением не использовал, зато разъемы APC болле редко встречающиеся,

не не комбинируемые с UPC.



Предлагаю на обсуждение

или

SC/UPC - LC/UPC

или

SC/UPC-LC/APC (а такие бывают?)

или

SC/UPC - SC/UPC



Кто что думает?



PS В случае успеха разъемы на сплитерах заменим в будущем.

==============================

Вобщем я рекомендую

SC/UPC - LC/UPC

[Link_x 47]

Влад, из стандартного ТКО оконеченые патчи не получаются, они по моему заказу пробовали делать. LC имхо не актуально, только путаться, должна быть универсальность. Касательно полировки APC - я себе на пробу один маленький городок полностью "зелёными" патчами построил - проблем нет. Кто будет делать муфты под такие универсальные патчкорды - не проблема всё вываривать сразу под APC, зато потом кабельное без проблем запускается.

[wladd 382]

Влад, из стандартного ТКО оконеченые патчи не получаются, они по моему заказу пробовали делать. LC имхо не актуально, только путаться, должна быть универсальность. Касательно полировки APC - я себе на пробу один маленький городок полностью "зелёными" патчами построил - проблем нет. Кто будет делать муфты под такие универсальные патчкорды - не проблема всё вываривать сразу под APC, зато потом кабельное без проблем запускается.

Почему вы решили что что это ТКО? Это фото с китайского завода. Они подписываются сделать.

LC - решают проблему коммутации, если это никому не нужно, SC право - стандарт, не спорю.

APC - в устройство тоже нормально пойдет? Я имею ввиду ОНУ

Я так понимаю что вы голосуете за

SC/APC- SC/APC Верно?



Есть еще мнения? Кто еще думает что?

[Link_x 47]

Похож он на ТКО А по сути мне без разницы какой китаец его сделал. ПОН не использую, а в конверторах и сфп sc/apc нормально работает, я за него.

[Vital25000 3]

Типа вариант (свои пять копеек ...):

1. Обычно кросс-муфты и кроссы в частном секторе висят на опорах довольно высоко и сварка при каждом подключении абонентов весьма и весьма проблематична;

2. У абонента кабель нужно ввести в помещение через одну (несколько) стен, что при оконеченном кабеле требует "больших" отверстий. Сварка у абонента проблем не составляет.

Отсюда важно облегчить работу с муфтами, т.е. достаточно оконечивать разъемом только один конец кабеля и тут возникают вопросы о гибкости участка кабеля возле разъема (не так много места в муфте, чтобы соблюсти радиус изгиба кабеля) и максимально исключить возможность повреждения волокон при монтаже кабеля в муфтах в "поле".

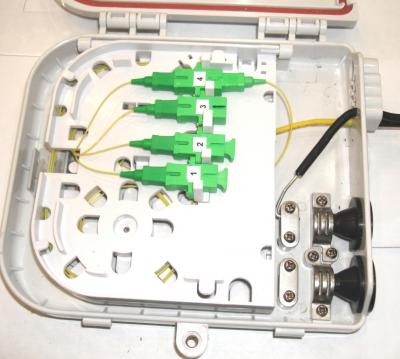

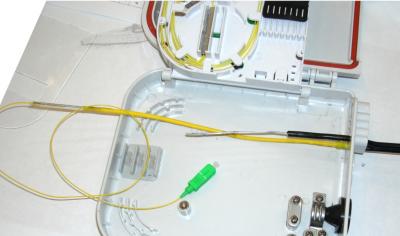

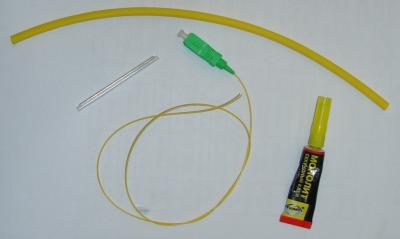

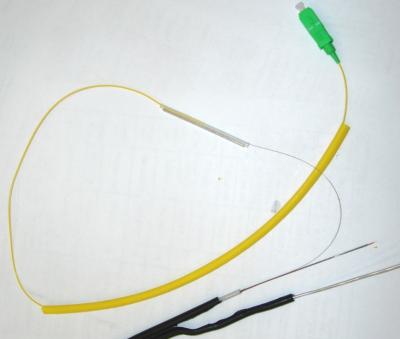

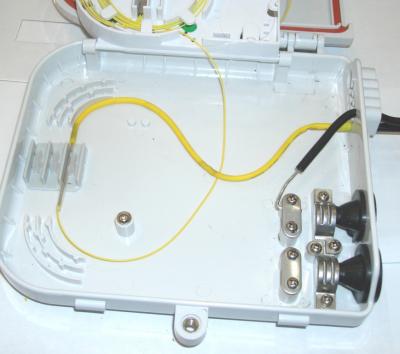

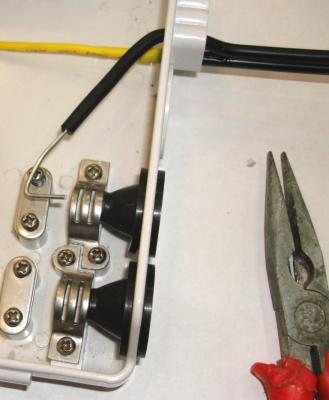

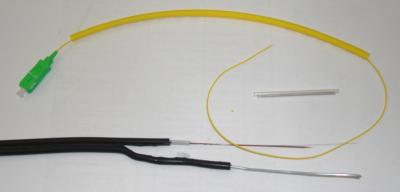

Вот вариант в картинках (термоусадка, после термообработки, достаточно жестка, чтобы не "ломаться" на изгибах и не ломать волокно, но для надежности в нее можно вставить отрезок провода из UTP) - конструкция досточно надежна при транспортировке и монтаже (файл 4.jpg - оконеченный кабель, с 5.jpg - процес монтажа в муфту - операции вполне выполнимы на подвешенных муфтах без их демонтажа):

Последовательность операций -> по номеру файла картинок - почему-то при загрузке картинки перемешиваются.

[Corsair 4]

У Вас оптика со сталькой. РЭС такие линии просто будет срезать. Нечто похожее было у Link_x. Но за идею + )

[_WesT_ 1 016]

Лично мне пригодились бы только патчи SCUPC - SCUPC.

Все остальное не актуально. В Муфте не будет больше 8 абонов. Вполне хватит...

[wladd 382]

P3310-AC psc 2

P3310-2AC psc 1

ONU 1004T, 4 port 10/100M TX, 1 PON port psc 100



Switch S2548GX (Gigabit management switch,

44 ports Gigabit SFP + 4 ports 10/100/1000M

TX/Gigabit SFP Combo) psc 10





Заказ разместил.



будут еще модели свитчей под 10Г

Switch 3928GXB (Network management Router Switch, 20port 1000M SFP slots

4 gigabit TX/SFP combo ports

1 expansion slots for a 10G module (it can be expanded up to 4 10G ports)



Switch S3928GX (Network management Router Switch, 20 gigabit SFP ports +

4 ports 10/100/1000TX/Gigabit SFP Combo + 2 extendable 10G module slots

(up to 4 XFP ports), support rps redundant power supply)

[wladd 382]



Парни, кто что думает по поводу такого подхода?

Сделать его проще всего, и возможно это именно то что нужно.

А производство можно наладить прямо тут, и это будет в разы дешевле киайского.

Насколько видно, требование по гибкости конца тут соблюдается.

Это подход который предложили китайцы.

[Link_x 47]

Я бы наверное накрыл саму патчкордную часть термоусадкой полностью. Гибкость конечно пострадает, зато надёжность однозначно выиграет.

[wladd 382]

Сделать это можно на базе обычной термоусадки.

К тому же, компания ТКО (только что говорил сними) обещает

новый кабель оптоволоконный диаметром 3мм, через пару месяцев.

Пока можно делать из двойки.

На базе решения с термоусадкой уже сейчас можно построить какое то

коммерческое предложение стоимости патчей.

Если интересно - пишите, посчитаем да буем делать.

[Link_x 47]

Попробовал очень грубо прикинуть во сколько мне обходится такой самодельный патчик (сам патч, термоусадка, работа, амортизация сварочника) - вышло около 40 грн. Соответственно если продажная цена будет равна цене кабеля ТКО + 80-100 грн за оконцовку, то вполне можно брать. На данный момент потребность порядка 50 патчей в месяц, к лету думаю и до 100 без проблем дойдёт.

[wladd 382]

Составил табличку, получается вот такие цены. Устраивает?

При таком подходе можно и SC и LC и APC и UPC

Хочу услышать критические мнения.

Ели удастся к чему то придти - производство - проще всего.

[Link_x 47]

Это розница чтоли? Цена стандартной 2-волоконки ТКО 18 центов. По курсу 8,2 это 1,48 грн за метр. 100 метров это 148 грн. Прибавляю мои грубые 40 грн на патч - получаю порядка 190 грн. Я конечно понимаю что промышленное решение должно быть дороже самопала, но разница в цене почти в 2 раза лично для меня не приемлема.

[_WesT_ 1 016]

Вставлю и свои 5коп. Лично мне на первый взгляд немного не по душе такое дело. Не могу выразить словами почему...

Наверное потому что при вводе в ромсатовскую муфту соединение останется снаружи - мне это не сильно нравится. Мне кажется что место стыка которое свободно болтается - потенциально слабое место. Очень бы хотелось помять такой вид в руках, по тестировать как оно... но все же стремлюсь к полностью готовому заводскому патчу без дополнительных соединений.

[wladd 382]

Хвостик желты нужен (и он будет полезен!)

для того чтобы скомутировать в коробке и скомутировать у клиента.

Как сделать патч и гибким и прочным одно временно?

Изобрести новый кабель. Этим занимается ТКО.

Мы лепим из того что есть.



Цены пересчитал, снизил, но если это будет 40 гривен, никто этим заниматься не будет.

Катушку получить, оплатить доставку, размотать, нарезать, пропариться со сваркой,

с укреплением, протестировать, и возможно проделать все снова.



Такие цены пойдут? Или неприемлемо дорого?



Хотелось бы знать мнение, какой длинны нужно оставлять хвост у коробки и у клиента.

[Link_x 47]

Вот эти цены уже больше похожи на приемлемые. Если потом можно будет ещё немного снизить при разовом крупном заказе - будем брать

Хвост должен быть коротким, чтобы не торчать из муфты и он обязательно должен быть спрятан в термоусадку полностью.

[wladd 382]

Сколько см с каждой стороны?

[Link_x 47]

Лично мне 3-5 см, больше не нужно

[nevermore 32]

Вставлю и свои 5коп. Лично мне на первый взгляд немного не по душе такое дело. Не могу выразить словами почему...

Наверное потому что при вводе в ромсатовскую муфту соединение останется снаружи - мне это не сильно нравится. Мне кажется что место стыка которое свободно болтается - потенциально слабое место. Очень бы хотелось помять такой вид в руках, по тестировать как оно... но все же стремлюсь к полностью готовому заводскому патчу без дополнительных соединений.



Коннектор пройдет в отверстия под абонентский кабель в ромсатовском боксе?

[_WesT_ 1 016]

Вставлю и свои 5коп. Лично мне на первый взгляд немного не по душе такое дело. Не могу выразить словами почему...

Наверное потому что при вводе в ромсатовскую муфту соединение останется снаружи - мне это не сильно нравится. Мне кажется что место стыка которое свободно болтается - потенциально слабое место. Очень бы хотелось помять такой вид в руках, по тестировать как оно... но все же стремлюсь к полностью готовому заводскому патчу без дополнительных соединений.



Коннектор пройдет в отверстия под абонентский кабель в ромсатовском боксе?



да.

[wladd 382]

Вставлю и свои 5коп. Лично мне на первый взгляд немного не по душе такое дело. Не могу выразить словами почему...

Наверное потому что при вводе в ромсатовскую муфту соединение останется снаружи - мне это не сильно нравится. Мне кажется что место стыка которое свободно болтается - потенциально слабое место. Очень бы хотелось помять такой вид в руках, по тестировать как оно... но все же стремлюсь к полностью готовому заводскому патчу без дополнительных соединений.



Коннектор пройдет в отверстия под абонентский кабель в ромсатовском боксе?

Однозначно, пробовали. Давайте попросим Westa пусть проверит.

[_WesT_ 1 016]

Вставлю и свои 5коп. Лично мне на первый взгляд немного не по душе такое дело. Не могу выразить словами почему... Наверное потому что при вводе в ромсатовскую муфту соединение останется снаружи - мне это не сильно нравится. Мне кажется что место стыка которое свободно болтается - потенциально слабое место. Очень бы хотелось помять такой вид в руках, по тестировать как оно... но все же стремлюсь к полностью готовому заводскому патчу без дополнительных соединений.

Коннектор пройдет в отверстия под абонентский кабель в ромсатовском боксе?

Однозначно, пробовали. Давайте попросим Westa пусть проверит.



У меня как назло нету свободного бокса - все висят на опорах. Как только приедет сразу фотки скину)))

[Oleg Doneck 94]

Составил табличку, получается вот такие цены. Устраивает?

При таком подходе можно и SC и LC и APC и UPC

Хочу услышать критические мнения.

Ели удастся к чему то придти - производство - проще всего.

А чем обусловлен шаг длинны патчкорда в 25м?

По стандарту столбы РЭС стоят на расстоянии 30м...

Логичнее было бы сделать метражи 30м(подключаем дом со столба с коробой)-60м(через 1 столб)-90м(через 2 столба)-120м-150м-...

Неужели все подключают клиента до дома которого 10м 75 метровым патчем?

[_WesT_ 1 016]

Мое предложение по метражу кусков. 40м, 70м, 100м, 130м... и т.д.
