еще раз, я не говорю что ваш способ "ненормальный".



про "ненормальный" пошутил я :)



А затухание на трассе у нас пока получается как по паспорту на кабель 0,33 на 1310, что не может не радовать.

Ссылка на сообщение
Поделиться на других сайтах
  • Відповіді 1,4k
  • Створено
  • Остання відповідь

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Рекомендую почитать данную статью. Ее я уже прочитал неделю назад в книжном формате (аналог так сказать). Основная ее полезность не в новизне информации, а в точном и удобном систематизировании. Т

Полный текст статьи можно скачать тут UA.PON v2.0.docx   читайте так же (очень рекомендую для прочтения)   - Опус про децибелыdBm.docx - Опус про оптический бюджетopt budget.docx dBm.zip o

3. Взять модераторство у Foster'a на определенный раздел и в нем все устроить. Бегать на сотне разных форумов не удобно.

Posted Images

Неравнозначные делители это конечно хорошо, но на сколько я знаю планарных нет, есть только сварные т.е. нужно брать двухоконные, затухание на 1490 будет... какое? Вопрос не в цифре а в прогнозируемости и однородности этого самого затухания.

З.Ы.: может я чего пропустил и существуют сварные делители 1310/1490/1550?

Ссылка на сообщение
Поделиться на других сайтах

Вопрос не в цифре а в прогнозируемости и однородности этого самого затухания.



а есть 100% уверенность в прогнозируемости и однородности планарных делителей? у меня, например, нет полной уверенности ни в одни ни во вторых :)

Ссылка на сообщение
Поделиться на других сайтах

В качестве примера стойкой уверенности - купил на днях десяток пачкордов оптических. Что может быть проще 1 метрового оптического пачкорда SC-SC? Так вот затухание 3 шт из десятка было более 5db :blink:

После этого у меня нет полной уверенности в таких вещах :)

Ссылка на сообщение
Поделиться на других сайтах

планарные (к примеру 1х8) из тех, что у меня были имели разброс 0.10-0.15 дб

В качестве примера стойкой уверенности - купил на днях десяток пачкордов оптических. Что может быть проще 1 метрового оптического пачкорда SC-SC? Так вот затухание 3 шт из десятка было более 5db :blink:

После этого у меня нет полной уверенности в таких вещах :)

Ну ладно ладно, морально уничтожили меня, сниму розовые очки и буду верить только измерителю оптической мощности теперь :-)

А если по делу - брак может быть везде.

Разброс 0,1-0,2дб это можно считать однородностью, по крайней мере если сравнивать с теми сварными которые приходилось "щупать", были такие в которых разнос был в 10дб! Но это был почти единичный случай... и брак... но в нормальном режиме я даже не заморачиваюсь если 0,5дб разница между отводами сварного делителя, считаю что это подарок судьбы :)

Ссылка на сообщение
Поделиться на других сайтах

неожиданно нашел для себя, что оптический бюджет позволяет подключить более 250 клиентов на расстоянии до 10км

to Wladd: есть ли хотя бы теоретическая возможность попросить китайцев расширить кол-во клиентов на одной дырке олта хотя бы до 128?

для этого придется изобрести новые чипсеты. ИМХО



Надо китайцев ломать на расширение доступного числа онушек для регистрации в олте :)

китацы чипсеты не делают, это к америкосам, скорее.
Ссылка на сообщение
Поделиться на других сайтах

для этого придется изобрести новые чипсеты. ИМХО



та меня уже попустило :) я пока всем доволен :)

ps: хочется спросить - когда там уже железки доедут? А то зело хочется абонов подключать :)

Ссылка на сообщение
Поделиться на других сайтах

для этого придется изобрести новые чипсеты. ИМХО

та меня уже попустило :) я пока всем доволен :)

ps: хочется спросить - когда там уже железки доедут? А то зело хочется абонов подключать :)

очень, очень скоро уже. Пишите Елене.

Ссылка на сообщение
Поделиться на других сайтах

неожиданно нашел для себя, что оптический бюджет позволяет подключить более 250 клиентов на расстоянии до 10км

to Wladd: есть ли хотя бы теоретическая возможность попросить китайцев расширить кол-во клиентов на одной дырке олта хотя бы до 128?

для этого придется изобрести новые чипсеты. ИМХО



Влад, их уже изобрели!

И даже уже продают.

TurboGPON или TurboGEPONназываеться - маркетологи обозвали.

Даташит не читал, но со слов держит 128 абонов и оптический бюджет значительно выше. Со слов расскажчика - 30 км.

Ссылка на сообщение
Поделиться на других сайтах

оптический бюджет значительно выше. Со слов расскажчика - 30 км.



меня всегда удивляло, что говоря про оптический бюджет упоминают километры, а не мощность излучателя и чувствительность приемника.

Ссылка на сообщение
Поделиться на других сайтах

неожиданно нашел для себя, что оптический бюджет позволяет подключить более 250 клиентов на расстоянии до 10км

to Wladd: есть ли хотя бы теоретическая возможность попросить китайцев расширить кол-во клиентов на одной дырке олта хотя бы до 128?

для этого придется изобрести новые чипсеты. ИМХО



Влад, их уже изобрели!

И даже уже продают.

TurboGPON или TurboGEPONназываеться - маркетологи обозвали.

Даташит не читал, но со слов держит 128 абонов и оптический бюджет значительно выше. Со слов расскажчика - 30 км.

Так вы сравнили там голова стоит от 4 у.е, и понеслась, когда у вас будет под 1000 абонов на поне вы сполне сможете купить и Турбо пон

Ссылка на сообщение
Поделиться на других сайтах

неожиданно нашел для себя, что оптический бюджет позволяет подключить более 250 клиентов на расстоянии до 10км

to Wladd: есть ли хотя бы теоретическая возможность попросить китайцев расширить кол-во клиентов на одной дырке олта хотя бы до 128?

для этого придется изобрести новые чипсеты. ИМХО



Влад, их уже изобрели!

И даже уже продают.

TurboGPON или TurboGEPONназываеться - маркетологи обозвали.

Даташит не читал, но со слов держит 128 абонов и оптический бюджет значительно выше. Со слов расскажчика - 30 км.

Так вы сравнили там голова стоит от 4 у.е, и понеслась, когда у вас будет под 1000 абонов на поне вы сполне сможете купить и Турбо пон

1. ТурбоEПон это "перекошенный" PON. Там "вниз" идёт поток бОльший, чем "вверх". Например 2G/1G. Не путать с 10G поном - там перекос "официальный". И вобще Turbo-epon это

2. По стандарту "up to 32,768 for EPON". Т.е. split ration зависит только от "доброй воли" производителя чипсета.

Ссылка на сообщение
Поделиться на других сайтах

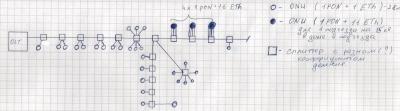

господа. нужен совет опытных. пытаюсь уяснить как необходимо корректно рассчитать бюджет для пона.

имеется ситуация: улица протяженностью в 1 километр. столбы стоят 1 столб на пару домов расположенных напротив, соответственно размещение муфты со сплиттером на столбе.

далее ответвление в два тупичка в которых по 6 домов, но в первом тупичке дома в ряд, а во втором кучкой.

на основной улице 3 4подъездных 5ти этажных дома по 15 квартир на подъезд стоят в ряд.

после больших домов еще один маленький частный дом.

пожалуйста если вас не затруднит расскажите какие сплиттеры использовать(с разным коэффициентом или нет), хочется чтобы все указанное добро висело на 1 волокне, и получится ли так.

до абонентов хотелось бы использовать коннекторный отвод а магистраль сварная.

прочитав обе ваших темы так и не догнал до конца. простите и не ругайтесь.


Ссылка на сообщение
Поделиться на других сайтах

господа. нужен совет опытных. пытаюсь уяснить как необходимо корректно рассчитать бюджет для пона.

имеется ситуация: улица протяженностью в 1 километр. столбы стоят 1 столб на пару домов расположенных напротив, соответственно размещение муфты со сплиттером на столбе.

далее ответвление в два тупичка в которых по 6 домов, но в первом тупичке дома в ряд, а во втором кучкой.

на основной улице 3 4подъездных 5ти этажных дома по 15 квартир на подъезд стоят в ряд.

после больших домов еще один маленький частный дом.

пожалуйста если вас не затруднит расскажите какие сплиттеры использовать(с разным коэффициентом или нет), хочется чтобы все указанное добро висело на 1 волокне, и получится ли так.

до абонентов хотелось бы использовать коннекторный отвод а магистраль сварная.

прочитав обе ваших темы так и не догнал до конца. простите и не ругайтесь.



Какую волоконность магистрали планируете?



З.Ы. Схема проще простого в моем понимании



И какое расстояние от ОЛТа до дальней точки?

Ссылка на сообщение
Поделиться на других сайтах

Попробую внятно ответить на примере кабеля в 12 волокон.

Отсчет будет вестись в твоих квадратиках

На 7-ом квадрате от ОЛТ ставишь сплитер 1x4. Таким образом получаем 4-е ноги.

Дальше. Возвращаем одну ногу обратно в сторону ОЛТа. к 5-тому квадрату от ОЛТа.

Тут ставим делитель 1х16. Получаем 16 абонентских шнурков.

Двумя шнурками включаем абонов возле этого столба.

7-мь шнурком гоним в торону ОЛТа и попутно включаем всех абонов. Другая часть шнурков (6штук)

гонится в право к следующему квадрату. Включаем 6 абонов. Итого еще одна нога свободна.



Дальше. Возвращаемся к корневому сплитеру (который на 7 квадрате.).

Одну ногу опускаем вниз. На первом квадрате ставим сплитер 1х8, Одной ногой включаем соседнего абона, все остальные гоним вниз и включаем всех абонов по очереди.



Дальше. С корневого сплитера. Третью ногу гоним к групе абонов в виде цветка.

Ставим сплитер 1х8 включаем всех.



Дальше. С корневого сплитера последнюю ногу гоним на первую пятиэтажку.

Там ставим сплитер 1х16. С 4-ех ног включаем 4-ре парадные. Остальные 12 волокон гоним вконец линии и включаем попутно все парадные на домах и частника в конце.

На выходе еще 3 свободных ноги.



Вуаля. Схему можно переделать. Разместить сплитеры 1х16 по центарам и получить 8 волоконный кабель в магистраль.

Но я бы ложил 12-ку.

Ссылка на сообщение
Поделиться на других сайтах




это, по прикидкам, максимальное кол-во отводов, которые можно сделать используя несимметричные сварные делители + планарные 1/4 (1/8).

На самом деле вам такое кол-во избыточно, достаточно прикинуть кол-во по кол-ву ваших узлов. В волокно вваривается несимметричный делитель, к нему приваривается 1/4 или 1/8. Все это делается на одном волокне.

Ссылка на сообщение
Поделиться на других сайтах

Спасибо большое за консультацию. оба предложенных варианта имеет смысл рассмотреть. просто используя 4 жильный кабель и шинную топологию как предложил rsst я в своем мозге примерно и представлял. но теперь попробую нарисовать схему предолженную westом сравню, подумаю. указанные условия распространяются на пилотную ветвь и нужно осмыслять и что то решать. Сам я, если что, с Рязанской области, что в России, по специальности врач-рентгенолог. поэтому тонкости оптики познаю пока теоретически. народ я правильно понимаю что в условиях 99% малоэтажной застройки ПОН технология проще, доступнее и дешевле классической оптики? вайвай даже не рассматриваю как вариант, медь тоже. вот и стараюсь выбрать. сори за сумбурность.

Ссылка на сообщение
Поделиться на других сайтах

Это печально, что врач-рентгенолог начинает строить сети.

Оно то конечно похвально, но неужели человеку с такой специальностью нет работы?



З.Ы. Экономия на количестве волокон в магистрали сейчас, может стать большой проблемой потом.

Ссылка на сообщение
Поделиться на других сайтах

блин West слов нет. все гениальное просто! с такой точки зрения я сам бы и не догадался сделать. нарисовал схему получается просто убойная штука. количество сплиттеров несравнимо меньше. возник вопрос. так как планируется оптику тащить в каждый дом, вопрос встает в наличии "обслуживаемой муфты" тоесть чтоб залез, заанкерил кабель на столбе, вставил разъем и кинул к дому. может бокс какой то, а внутри герметичная муфта с выводами. гдето проскакивала ссылка на российского производителя и разработчика, но это помоему на наге было. а насчет работы рентгенологом не знаю как на (или в) Украине, но у меня зарплата 350-400 долларов в месяц, при банальных коммунальных платежах в 150-200 в осенне зимний период этого мало для прокорма семьи. по месту подрабатываю "эникейщиком" в своем учреждении, но это небольшая прибавка. опять вопрос по теме. от 6 квадрата должно уходить волокно на другую ветвь на 2 портОЛТ, а через 5ти этажки также еще одно волокно на третий порт ОЛТ. если сейчас заложить 16 волоконный кабель то этого должно хватить?(тоесть эти две жилки начнут использоваться только от 6 в другую сторону и после последнего по рисунку узла, тоже независимым деревом)

Ссылка на сообщение
Поделиться на других сайтах

та тут можно и в 12 волоконный уложится.

например сплитер 1х16 преместить ближе к центру.

например с 5-го квадрата на 4-й, в сторону ОЛТ.

абонов разюрасывай направо и на лево. Таким образом будут тебе +2 волокна свободных в 12-ти волоконнике

Ссылка на сообщение
Поделиться на других сайтах
