Den_LocalNet

OLT P3310 + sshd = dead )

Recommended Posts

Вот и я пополнил ряды испытателей ПОНа)

Сходу получил багу (а может и фичу)



Ситуация такая:

на столе собрано ОЛТ + две онушки, пытаюсь заставить это все работать

кусок конфига:

!
ip sshd auth-method ssh-auth
ip sshd auth-retries 3
ip sshd timeout 3600
ip sshd access-class ssh-acl
ip sshd save
ip sshd enable



при попытке зайти по ssh на олт происходит какая-то фигня:

в консоль получаю:



SC=>OLT FAIL 0x3
Jan 1 00:20:35 %OLT-STATUS: OLT index 0, device 0x00000000 is hello timed out.
Jan 1 00:20:35 OIR-6-BUILD_CONFIGURATION: Building running-configurations for slot 0
Jan 1 00:20:36 HAL: set igmp to cpu failed: rc = 818
Jan 1 00:20:36 %hal_oir_channel_dettach: slot = 0, chip = 0
Jan 1 00:20:36 %LINK-5-UPDOWN: Line on Interface EPON0/1, changed state to down
Jan 1 00:20:36 %LINEPROTO-5-UPDOWN: Line protocol on Interface EPON0/1, changed state to down
Jan 1 00:20:36 HAL: delete L2 address by port failed: rc = 3
Jan 1 00:20:36 HAL: delete L2 address by port failed: rc = 3
Jan 1 00:20:36 HAL: delete L2 address by port failed: rc = 3
Jan 1 00:20:37 HAL: delete L2 address by port failed: rc = 3
Jan 1 00:20:37 HAL: delete L2 address by port failed: rc = 3
Jan 1 00:20:37 HAL: delete L2 address by port failed: rc = 3



и все.. до ребута отваливается ПОН (т.е. просто нет у железки больше пон интерфесов), и любой трафик на нее или через нее перестает ходить

если сделать write и reboot то после старта железка включается со всеми портами в shutdown

если просто ребут, то все включается и продолжает работать

Share this post


Link to post
Share on other sites

Через телнет пробовал?



Чето у нас тоже было с ССШ. Но я не админ ни разу, и точно сказать не могу. Напарник увидит отпишется.

Share this post


Link to post
Share on other sites

уже пояснили что это баг давний.... жесть конечно... пока что в шоке от чудо техники)

телнет что-то не хочет "из коробки" работать





# telnet 10.249.120.151

Trying 10.249.120.151...

Connected to 10.249.120.151.

Escape character is '^]'.



Authentication failed!



Connection closed by foreign host.

и все... читаю мануалы пока что...но там же ошибок куча...



а главное что еще даже не добрался до смены маков на онушках, а это уже другой древний баг (как оказалось) из-за которого со скоростью проблемы

дал через олт онушкам айпишники, но на них телнетом не ходит, видимо нужна другая прошивка для онушек

а шить их нужно через олт..... в голове каша)

Share this post


Link to post
Share on other sites

с телнетом решили



должно быть обязательно



aaa authentication login default local

aaa authentication enable default none

Share this post


Link to post
Share on other sites

Ага, это и в бдкомовским свичах так же в КЛИ... нифига не юзерфрендли :rolleyes:

Share this post


Link to post
Share on other sites

Да вполне юзабельно))) привыкнуть надо. Я же говорил что консоль малость "китайским" духом попахивает

Теленет у нас заработал сразу же.

По макам. У нас с скоростью проблем не было.

Share this post


Link to post
Share on other sites

у меня на столе сейчас даунлоад 2 мбит, аплоад 84 мбит

Влад говорит нужно обновить онушки

ок, все по мануалу делаю





Switch#epon update onu image p1004b.bin interface epoN 0/1

Are you sure to update the ONU image(y/n)?y

%ONU-UPDATE: Load image to memory may take some time, please wait...

Loading p1004b.bin.....

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

++++++++++++++++

%ONU-UPDATE: File p1004b.bin len 2090917 Byte.

CTC ONU(0x60c30001) upgrade start... Wait.

CTC upgrade in progress..please arrange the image when it completed

CTC ONU(0x60c30000) upgrade start... Wait.



Switch#epon commit-onu-image-update int ePON 0/1

CTC_OAM_ONU_UPGRADE_COMMIT_IMG_REQ

CTC_OAM_ONU_UPGRADE_COMMIT_IMG_REQ



и нифига....

Share this post


Link to post
Share on other sites

Это новые онушки? В плоских коробках?

У меня сейчас такие две ОНУ в одном дереве, даже в однос сплиттере. Все гуд.

Ничего с ними не делали даже. С коробки юзерам поставил и забыл.

Может беда гдето не там...

Share this post


Link to post
Share on other sites

перешил еще раз - все пошло



коробки плоские, маки начинаются на fcfa

их нужно шить ибо со скоростью проблема





Switch#sh epon onu-information

Interface EPON0/1 has registered 3 ONUs:

Intf Name Vendor ID Model ID MAC Address Description Bind Type Status

---------- --------- -------- -------------- --------------- --------- ---------------

EPON0/1:1 BDCM 3024 fcfa.f796.088c N/A static auto_configured

EPON0/1:2 BDCM 3024 fcfa.f796.08bb N/A static auto_configured

EPON0/1:3 BDCM 3024 fcfa.f796.0888 N/A static deregistered

Share this post


Link to post
Share on other sites

максимальная скорость через ону - 11.2 мбайт/с

даже если взять два порта по 100 мбит то тоже не вытянуть больше

думал если приходящий порт гиговый то там будут честные 4 х 100 мбит...

Share this post


Link to post
Share on other sites

максимальная скорость через ону - 11.2 мбайт/с

даже если взять два порта по 100 мбит то тоже не вытянуть больше

думал если приходящий порт гиговый то там будут честные 4 х 100 мбит...



С двух портов не пробовал.

Но эти же ОНУ сходу встали и без прошивки. Особо не тестили но до 8 Мбайт разогнал и успокоился

Share this post


Link to post
Share on other sites

Денис, ну едрен батон, почему мы вопросы задаете Яндексу и Гуглу, если можете спросить у меня.

вы командочку добавьте пожалуйста

(пример команды)

Switch_config_epon0/1:15#epon sla upstream pir 1000000 cir 950000

Switch_config_epon0/1:15#epon sla downstream pir 1000000 cir 950000

Share this post


Link to post
Share on other sites

Дорогие друзья!

В новой ревизии ONU1004B есть проблема,

которую придется устранять. Скорость слишком низкая.

Это ошибка в wirmware ONU.



Инструкции по обновлению firmaware скачать тут.

Альтернативная инструкция (ИМХО) более понятная скачать тут

Прошивку для 1004B скачать тут.

Share this post


Link to post
Share on other sites

Денис, ну едрен батон, почему мы вопросы задаете Яндексу и Гуглу, если можете спросить у меня.

вы командочку добавьте пожалуйста

(пример команды)

Switch_config_epon0/1:15#epon sla upstream pir 1000000 cir 950000

Switch_config_epon0/1:15#epon sla downstream pir 1000000 cir 950000



все не так просто как казалось на первый взгляд.



итак тестовый стенд:

олт 3310б, ону 1004б, два ноута с торрент клиентом (включены в онушку медью)



1. Конфиг без sla:



Switch#sh run int epon0/1:1
!
interface EPON0/1:1
onu-configuration
!!onu-configuration-end



на одном ноуте получаем 11.2 Мбайт/с, пинги 200-300 мс (пинг в спокойствии 1-2 мс)

если качаем двумя ноутами - скорость делится не равномерно, иногда перекос до 5%-95%, пинги тоже под 300мс, суммарная скорость 11.2 Мбайт/с



2. Конфиг с sla:



int epon0/1:1
epon sla upstream pir 1000000 cir 200000
epon sla downstream pir 1000000 cir 200000



по идее должно быть 200 мбит на онушку

на практике:

один ноут - не более 8Мбайт/с (чаще в районе 6.5 Мбайт/с)

два ноута - до 8Мбайт/с на каждого, что суммарно 16Мбайт/с = 125 Мбит/с

пинги в норме - до 2-3 мс при нагрузке, что очень гуд



Switch_config_epon0/1:1#epon sla downstream pir 1000000 cir ?
<512-950000> -- Enter committed bandwidth in units of kbps



Железка как бы утверждает что максимум 950 000 Кбит

Но реально поставить больше 930 000 Кбит не дает.... команду глотает, не ругается, но при этом не записывает в конфиг её

Но по сути что 200 000, что 500 000, что 930 000 Кбит результат один: максимум выжать удалось 125 Мбит/с



вот такие пирожки с котятами(

Share this post


Link to post
Share on other sites

2Foster: Нужен отдельный раздел по PON как подраздел в ветку с железом!

Share this post


Link to post
Share on other sites

2Foster: Нужен отдельный раздел по PON как подраздел в ветку с железом!



Плюсую. Фостер сделай благое дело

Share this post


Link to post
Share on other sites

Денис с тремя ноутами не пробовал?

интересно будет ли сумарно 24 Мбайта (или больше), или так и останется 16.

Сам попробовать не могу. Рядом с ОЛТом нет сплитерра.

Share this post


Link to post
Share on other sites

попробую завтра



но нюанс с ограничением скорости одному качающему мне очень не понравился!





есть несколько вопросов к тем, кто уже в продакшн запустил:

1. Включаете ли шифрование?

2. Какой метод авторизации онушек? Т.е. позволяете им самим проходить регистрацию на олт (как с коробки) или вручную биндите?

3. Даете ли онушке ip для мониторинга ее состояния и управления телнетом?

4. Работает ли телнет на онушке?



У меня так: с коробки онушка дает себе прописать ip, пингуется, но не дает телнет. После прошивки от болезни со скоростью - не принимает ip от олт...

Share this post


Link to post
Share on other sites

читаю про диагностику работы онушек через олт

дока гласит:

Displaying the Basic ONU Information

EPON supports the remote display of ONU’s basic information on OLT. The detailed command is shown below:

show epon interface slot/port:sequence onu basic-info





я говорю

Switch#show epon interface e0/1:1 onu basic-info



а в ответ тишина



доступные команды:



Switch#show epon interface e0/1:1 onu ?

basic-info -- ONU basic information

ctc -- China TeleCom

mac -- Show ONU MAC configuration

olt-info -- Olt information

port -- Port

работает из них только port, можно посмотреть статус портов на онушке

все остальное, в том числе и мак таблица - пусто!!!!



Switch#show epon interface e0/1:1 onu mac address-table
  Onu Mac Address Table
------------------------------------------
Vlan    Mac Address	   Ports
----    -----------	   -----
total mac entry number is 0



а там два ноута качают!

Share this post


Link to post
Share on other sites

может кто знает как время сессии телнет увеличить? а то уже так напрягает)

Share this post


Link to post
Share on other sites

У меня так: с коробки онушка дает себе прописать ip, пингуется, но не дает телнет. После прошивки от болезни со скоростью - не принимает ip от олт...



немного покурил и вот что выходит

после перешивки онушка как-то наплевательски отнеслась на команду, которая была в конфиге:



epon onu ip address static 10.249.120.160 255.255.255.0 gateway 10.249.120.1 vlan 1



, но если есделать



no epon onu ip address

epon onu ip address static 10.249.120.160 255.255.255.0 gateway 10.249.120.1 vlan 1

то все снова хорошо



онушка пингуется отовсюду, следовательно роутинг работает

но как я не пытался ни веба ни телнета не добился

Share this post


Link to post
Share on other sites

Дорогие друзья!

В новой ревизии ONU1004B есть проблема, которую придется устранять. Скорость слишком низкая.

Это ошибка в wirmware ONU.



Инструкции по обновлению firmaware скачать тут.

Прошивку для 1004B скачать тут.





в инструкции написано что обязательно вбить команду

epon dba hardware cycletime 25000 discovery-frequence 60 discovery-length 1024



но не понятно что она значит

Share this post


Link to post
Share on other sites

Денис с тремя ноутами не пробовал?

интересно будет ли сумарно 24 Мбайта (или больше), или так и останется 16.

Сам попробовать не могу. Рядом с ОЛТом нет сплитерра.

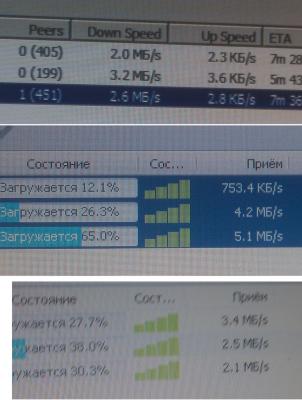

попробовал с тремя)



макисмум который видел - 29.8 Мбайт/с

средне-стабильно 25,85 Мбайт/с



но если снять график с порта, который идет на олт то выходит до 31 Мбайт/с! = 250 Мбит!



включил четвертый ноут в последний порт онушки и поставил на пинги (там такой ноут что им не покачаешь, чистая пинговалка)

так вот в момент получения этих 250 мбит на остальные порты пинги как и до этого не превышали 1мс! это очень гуд

никаких затыков и потерь я не наблюдал!





Share this post


Link to post
Share on other sites

онушка пингуется отовсюду, следовательно роутинг работает

но как я не пытался ни веба ни телнета не добился



хоть бы кто-то сказал (хоть бы в мануале было написано) что порт для телнета на ону 2323

Share this post


Link to post
Share on other sites

Денис спасибо за тест с тремя (4) ноутами.

По телнету на ОНУ. Я может быть бы и подсказал но не знаю просто. Не занимаюсь этим. Напарник уехал в Тунис (кстати там с инетом вообще проблемы), так что локал не читает.



З.Ы. так попал на ОНУ через телнет?

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now

  • Recently Browsing   0 members

    No registered users viewing this page.

  • Similar Content

    • By rusol
      Здравствуйте, помогите решить проблему, мысли у меня закончились.

      Ночью без видимых причин перестал работать клиент, коммутатор не перезагружался.

      #show version BDCOM(tm) P3310B Software, Version 10.1.0B Build 36687 Copyright by Shanghai Baud Data Communication CO. LTD. Compiled: 2016-7-21 16:48:14 by SYS_36687, Image text-base: 0x80008000 ROM: System Bootstrap, Version 0.3.3, Serial num:00313001324 System image file is "Switch.bin" (RISC) processor with 131072K bytes of memory, 8192K bytes of flash snmp info: product_ID:228 system_ID:1.3.6.1.4.1.3320.1.228.0 Switch uptime is 28:00:51:19, The current time: 1970-1-29 0:51:19
      #show interface ePON 0/1 EPON0/1 is up, line protocol is up Ifindex is 9, unique port number is 7 Hardware is GigaEthernet-PON, address is (bia ) MTU 1500 bytes, BW 1000000 kbit, DLY 2000 usec Encapsulation ARPA Full-duplex, 1000Mb/s flow-control off 5 minutes input rate 875 bits/sec, 0 packets/sec 5 minutes output rate 0 bits/sec, 0 packets/sec Received 10864414 packets, 2013383495 bytes 90693 broadcasts, 179 multicasts 0 discard, 97 error, 0 PAUSE 0 align, 0 FCS, 0 symbol 0 carriersense Transmited 48571295 packets, 34397564683 bytes 3832185 broadcasts, 0 multicasts 0 discard, 0 error, 0 PAUSE 0 sqettest, 0 deferred 0 single, 0 multiple, 0 excessive, 0 late
      interface EPON0/1 epon pre-config-template client binded-onu-llid 1-64 epon bind-onu mac 2 switchport trunk vlan-allowed 10,20 switchport trunk vlan-untagged none switchport mode trunk switchport protected ! interface EPON0/1:2 onu-configuration switchport port-security dynamic maximum 5 switchport port-security mode dynamic epon onu port 1 ctc vlan mode tag 20 epon onu port 1 ctc loopback detect !!onu-configuration-end
      После предварительной проверки выяснилось:

      на этой SFP только этот клиент ставили другую онушку, не помогло мак онушки и мак роутера клиента видно на OLT мак роутера клиента не видно на центральном маршрутизаторе отключали линию с SFP, включали только одну онушку через делитель 20/80, тот же результат в порт подкидывали заведомо рабочую SFP, не помогло
    • By irinaoptic
      Компания "Технологии сетей" приглашает на бесплатный семинар-практикум "Комплексное построение PON-сетей: xPON-инфраструктура", который состоится 22.11.2019г. в офисе компании по адресу: г.Киев, ул.Старосельская, д. 1К

      Семинар-практикум будет включать в себя:
      актуальные вопросы построения пассивной оптической сети: xPON - инфраструктура в многоквартирных застройках, практические решения для xPON-сети, оптический бюджет: тонкости и нюансы расчета, комплексные решения для построения телекоммуникационных сетей;
      презентацию «GCOM - комплексное решение для построения телекоммуникационных сетей»,
      полезные практикумы по работе с компонентами PON-сети в многоэтажных застройках - монтаж компонентов сети, коммутационных ящиков, этажных боксов, разделка ВОК и др.

      С докладом выступит приглашенный эксперт телеком рынка, который поделится своим мнением, а главное опытом построения пассивных оптических сетей в Украине.

      Форма для регистрации

      Контактные телефоны:
      +38 (044) 355-53-23, +38 (095) 355-53-23,
      +38 (067) 355-53-23, +38 (073) 355-53-23.

    • By hex@set
      Продам
      Мини комплексы рефлектометр TFS2550 QUAD и спектроанализатор TFS3200 -(подразделение VIAVI) "Mini-OTDR+VFL+POWER_METER+ILS + (Miсroscope в комплекте 400х)"
      Состояние - легкого БУ.
      Больше фото внизу поста.


      Малогабаритный комплексный измеритель-рефлектометр.
      Производство США (Indiapolis), для внутреннего рынка США.
      Преимущества:
      OTDR
      Интегрированный источник видимого излучения "VFL"
      Интегрированный измеритель мощности "POWR METER"
      Интегрированный источник излучения для комплексных тестов потерь. "ILS"
      Легкий (легкосплавный) анодированный корпус в съемном резиновом противоударном чехле.
      TFS имеет мгновенное время включения и тестовой загрузки: 3-5 секунд,
      Измерения в реальном времени.
      Быстрый тест трассы одной кнопкой.
      Скролинг, 16х кратный zoom и поиск событий.
      Цветовые схемы.
      Встроенные легко заменяемые аккумуляторы на 8 часов автономной работы (цена нового аккумулятора в Украине, 300-400гр)
      Порт подключения внешнего дефектоскопа(микроскоп) Любой, типа "Vid Probe"
      Порт мини USB (работа с и управление прибором "РС")
      Порт USB для подключения флешки.
      Встроенная флешь память для хранения данных 1000 трасс.
      Вывод результатов измерений трассировки в таблицы.
      Три уровня автоматического анализа трасс.
      Быстрый и удобный сенсорный скроллинг по меню.
      Прост для использования в полевых условиях.
      Встроенный подробный HELP по меню функций и опций.
      Благодаря скорости, простоте организации меню, широкому динамическому диапазону 32дб, легко читаемому цветному дисплею,
      прочному корпусу из легкого алюминиевого сплава ,малая мертвая зона 2м, возможности измерений трасс от 1 км до 240км, рефлектометр идеально подходят для техников с любым уровнем подготовки и работ в любых условиях, от офиса, до работы в жестких полевых условиях.

      Комплектация:
      Рефлектометр-1шт
      Спектроанализатор-1шт
      Электронный микроскоп 400Х -1шт
      Фирменная сумка для переноски комплекта-1шт
      Противоударный резиновый чехол для переноски-2шт
      Откидная подставка для работы "на столе"-2шт
      Регулируемая ручка для работы одной рукой (крепится на чехол для переноски)-2шт
      Ремень наплечный для переноски (крепится на защитный чехол для переноски)-2шт
      Блок питания/зарядка. -1шт
      Пачкорд.-2шт
      USB кабель для подключения к компьютеру-1шт
      USB флеш с программой для анализа трасс и составления отчетов .-1шт
      Документация -1шт

      Характеристики :

      OTDR
      optical time Domain Reflectometer
      Wavelength  850nm, 1300nm, 1310 nm, 1550 nm
      Dynamic Range     32/30 dB SM
      pulse Width    20 - 10,000 ns
      Units of Measurement    km
      event Dead Zone    2 m
      attenuation Dead Zone    5 m
      Resolution    0.25 - 64 m
      Distance Uncertainty    ±(0.75 m + 0.005% x distance + sampling resolution)
      full Scale Distance Range 1-240 km SM
      Memory capacity    1000
      VFL
      Visible Light Source
      emitter type    Laser
      Wavelength    650 nm ±5 nm
      Laser Safety class    Class IIFDA21 CFR1040.10 &1040.11
      connector type    2.5 mm Universal

      PM
      power Meter
      Detector type    InGaAs
      calibrated Wavelength    850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm
      Units of Measure    dBm, dB
      Resolution    0.01 dB
      power Measurement Range    +5 dBm to -77 dBm
      (CATV +25 dBm to -57 dBm)
      Storage Locations    10,000

      ILS
      iR Light Source
      Wavelengths     1310 nm, 1550 nm ±20 nm
      output power (cW)    0 dBm
      Laser Safety class    Class I safety per FDA/CDRH and IEC-825-1 regulations
      Modulation Modes    CW, 270 Hz, 1000 Hz, 2000 Hz

      General
      Memory type    Internal and Flash Drive
      power Supply/charger    Universal
      Battery    12v 2.7Ah (8xIN)
      Temperature    -20°C to +60°C
      Цена 2100уе. + Хорший ТорТ покупателю

      Связь:
      ЛИЧКА
      тел. 066699IЧЧЧ
      Форма оплаты любая. нал/безнал, карта, НП наложка . ОЛХ доставка. Оленями..











    • By hex@set
      Продам OLP-87 измеритель мощности для сетей FTTx/PON/GPON
      Оптический тестер, тестер PON сети. Мультитест.
      Легкое Б/У
      состояние 9 из 10ти
      Больше фото внизу поста.


      OLP-87 — это измеритель мощности для сетей FTTx/PON, используемый для ввода в эксплуатацию и поиска неисправностей в сетях PON и G-PON, а также высокоскоростных сетях следующего поколения 10G PON, включая XG-PON и 10G-EPON, а также сетях с увеличенной пропускной способностью NG-PON2. В портативном устройстве OLP-87 сочетается высококачественный селективный измеритель мощности для FTTx/PON с оценкой соответствия/несоответствия волокон.

      Сферы применения:
      Активация и поиск неисправностей
      Одновременное измерение мощности всех сигналов данных для восходящего и нисходящего потока в активных сетях PON
      Автоматическая оценка соответствия/несоответствия волокна (PASS/FAIL) с помощью осмотра опциональным микроскопом P5000i
      коммутационных шнуров
      Основные характеристики:
      Сквозной режим для одновременного измерения  и отображения сигналов передачи голоса, данных и видеосигналов в оптоволокне в нисходящем поток и в восходящем потоке
      Опция высокопроизводительного измерителя мощности для широкополосной сети
      Внутреннее хранилище до 10 000 результатов тестирования с выгрузкой через USB или Ethernet


      Комплект:
      Прибор OLP-87
      Блок питания
      Блок батарей
      Документация
      Сетрификат калибровки

      Связь личка
      тел 0666991444
      Цена 450уе. торг
      Отправка . Любая
      Наложка, Оплата на карту. Дедом морозом лично в руки.















    • By stanislavx
      Побудували та запустили нарешті першу гілку в приватному секторі.
      Підкажіть по рівням сигналів
      на ONU:
      -15.4 -16.7 -17.2 на OLT:
      epon0/1:1 -21.8 epon0/1:2 -19.9 epon0/1:3 -20.4

      Та стосовно шаблонів. Чи обов'язково вказувати параметри швидкості:
      cmd-sequence 00X epon sla downstream pir 1000000 cir 15000 cmd-sequence 00X epon sla upstream pir 1000000 cir 15000 Наразі маємо такий шаблон:
      001 epon onu all-port ctc vlan mode tag 30 002 epon onu all-port ctc loopback detect 003 epon onu all-port storm-control mode 4 threshold 256
      Дякую.
×
