Сварка оптоволокна

[ua11 3]

красиво

[IFS-10 5]

[Gotsa 33]

Четко, но на двух последних фото есть косяк сварщика, на первом вообще все хокей.

[IFS-10 5]

Четко, но на двух последних фото есть косяк сварщика, на первом вообще все хокей.

Потрудитесь объяснить какой конкретно из "косяков"(http://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D1%81%D1%8F%D0%BA)вы узрели на фото??



Будем рады видеть Ваши посты с детальным описанием "косяков" и прикрепленными фото без "косяков"...

Відредаговано 2013-11-20 06:59:17 IFS-10

[Gotsa 33]



Четко, но на двух последних фото есть косяк сварщика, на первом вообще все хокей.

Потрудитесь объяснить какой конкретно из "косяков"(http://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D1%81%D1%8F%D0%BA)вы узрели на фото??



Будем рады видеть Ваши посты с детальным описанием "косяков" и прикрепленными фото без "косяков"...



На первой фотографии все идеально, на третей сварщик ошибся(если учитывать идеал), то есть волокна уложены восьмеркой, на третей вроде вообще никакого запаса, гильза прямо на модулях.

[_WesT_ 1 016]





Четко, но на двух последних фото есть косяк сварщика, на первом вообще все хокей.

Потрудитесь объяснить какой конкретно из "косяков"(http://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D1%81%D1%8F%D0%BA)вы узрели на фото??



Будем рады видеть Ваши посты с детальным описанием "косяков" и прикрепленными фото без "косяков"...



На первой фотографии все идеально, на третей сварщик ошибся(если учитывать идеал), то есть волокна уложены восьмеркой, на третей вроде вообще никакого запаса, гильза прямо на модулях.





Ну на третей фотке не гильзы - а сплиттер, не модуля - а ноги сплиттера.



Но, не знаю кого как, но меня напрягает использования изоленты в кассетах в качестве "приклеивания" волокон.

Відредаговано 2013-11-20 07:27:15 _WesT_

[7na 0]

Изолента реально не в тему. Случаются моменты, когда нужно использовать клейкую ленту, но лучше тогда бумажную.

[IFS-10 5]





Четко, но на двух последних фото есть косяк сварщика, на первом вообще все хокей.

Потрудитесь объяснить какой конкретно из "косяков"(http://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D1%81%D1%8F%D0%BA)вы узрели на фото??



Будем рады видеть Ваши посты с детальным описанием "косяков" и прикрепленными фото без "косяков"...



На первой фотографии все идеально, на третей сварщик ошибся(если учитывать идеал), то есть волокна уложены восьмеркой, на третей вроде вообще никакого запаса, гильза прямо на модулях.











Четко, но на двух последних фото есть косяк сварщика, на первом вообще все хокей.

Потрудитесь объяснить какой конкретно из "косяков"(http://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D1%81%D1%8F%D0%BA)вы узрели на фото??



Будем рады видеть Ваши посты с детальным описанием "косяков" и прикрепленными фото без "косяков"...



На первой фотографии все идеально, на третей сварщик ошибся(если учитывать идеал), то есть волокна уложены восьмеркой, на третей вроде вообще никакого запаса, гильза прямо на модулях.





Ну на третей фотке не гильзы - а сплиттер, не модуля - а ноги сплиттера.



Но, не знаю кого как, но меня напрягает использования изоленты в кассетах в качестве "приклеивания" волокон.





Как заметил AM _WesT_   на "третем фото" гильз нет в помине( только делитель и его ноги)  все гильзы и запасы уложены в нижней кассете... А изолента только для удержания делителя в муфте.



На 2-м фото перекрестная муфта в которую приходят 5-ть кабелей с одним оптическим модулем (24+24+8+8+4). И с 2-х из 24-рок расходятся в пять направлений, навстречу друг другу, а поделенный сигнал от ОЛТа возвращается по некоторым волокнам в обратном направлении. По другому никак... Только 8-ка(((

[IFS-10 5]

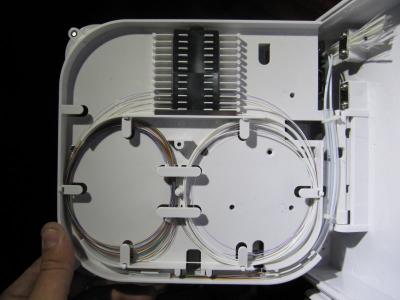

                         Бокс оптический Crosver FOB-03-12



[ua11 3]

модуля заломлені

[zulu_Radist 856]

                         Бокс оптический Crosver FOB-03-12




тубы надо было побольше оставлять, их же ломает нафик

[IFS-10 5]

модуля заломлені

ДА! Модули выходят под прямым углом.

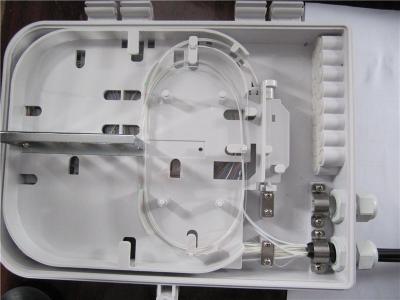

Ракурс неудачный... Сам бокс с входящими в него кабелями расположен почти перпендикулярно к плоскости фотографии(сама кассета параллельно)  по этому складывается впечатление что он заломлен). Хотя на самом деле всё уложено так, как предусмотрено производителем и все диаметры перегибов не мене 10 см.

См. фото ниже (в другом ракурсе).



[_WesT_ 1 016]

                         Бокс оптический Crosver FOB-03-12






на фотке не разборчиво видно...

тубы заходят в кассету, а там они в какой то трубке?

[IFS-10 5]



                         Бокс оптический Crosver FOB-03-12




тубы надо было побольше оставлять, их же ломает нафик



Тубы на данном фото жестко не зафиксированы, а уложены(свободно скользят) внутри перепускных трубок которые прикреплены к кассете...

...И даже если предположить(чисто гипотетически), что кабеля будут варварски (или другим способом)  вырваны из бокса ТУБЫ свободно выскользнут...

P. S. Может у вас ломает из за неправильной укладки или по другим причинам?? Выложите фото, обсудим...

Думаю всем будет интересно посмотреть "как не нужно делать чтобы избежать поломок ТУБЫ"



[IFS-10 5]



                         Бокс оптический Crosver FOB-03-12






на фотке не разборчиво видно...

тубы заходят в кассету, а там они в какой то трубке?



Да. В трубке, которая продается в комплекте с боксом.

Відредаговано 2013-12-13 06:40:36 IFS-10

[_WesT_ 1 016]





                         Бокс оптический Crosver FOB-03-12






на фотке не разборчиво видно...

тубы заходят в кассету, а там они в какой то трубке?



Да. В трубке, которая продается в комплекте с боксом.





Дайте больше фоток развареных боксов (именно боксов) разных вариаций. Очень интересно посмотреть.

З.Ы. если конечно не напряжно

[IFS-10 5]

Бригада монтажников ВЫПОЛНИТ РАБОТЫ на самом ВЫСОКОМ УРОВНЕ!!!!



[Maxxx 442]

Цены в личку

[horror 23]

Четко, но на двух последних фото есть косяк сварщика, на первом вообще все хокей.

так называемая восьмерка получается при вводе с одной стороны
