Вот надумалось открыть такую темку.В силу того что PON в ЧС набирает обороты, думаю многим будет полезно (в том числе и мне) посмотреть на обычный монтаж сети на базе xPON в самом обычном частном сект

. . .

все просто - берем тупо край оптики наматываем на длинный кусок плинтуса потом как копьем в ветки опачааа тока не ржать но именно так и делаем

Posted Images

А не боитесь что стяжка лопнет? Или то не стяжка?

Боюсь, зиму провисело, буду делать какие то крепления, но еще думаю какие лучше.

Ссылка на сообщение
Поделиться на других сайтах



Вести просто находка для шпиена :)

Номера машины есть название предприятия то же.

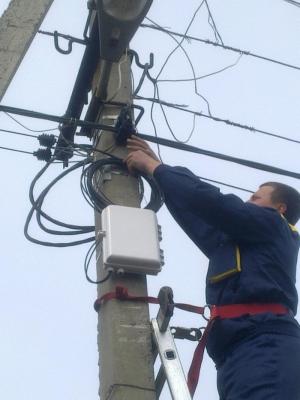

Где каска то у монтажника ;)

Лестница имеет паспорт поверки и шрифт заземления ;)

Ну а так молодец!





Вот я знал что так ты напишешь. Лестница в норме. А вот каски, не одели.

Учту замечания и устраню полюбому.)))

КАКИЕ КАСКИ  :blink:  :blink:  :blink:  :blink:  КАКАЯ ЛЕСНИЦА??? КАКИЕ КОНУСЫ???? :facepalm:  :facepalm:  :facepalm:  :facepalm:

Ссылка на сообщение
Поделиться на других сайтах





Вести просто находка для шпиена :)

Номера машины есть название предприятия то же.

Где каска то у монтажника ;)

Лестница имеет паспорт поверки и шрифт заземления ;)

Ну а так молодец!





Вот я знал что так ты напишешь. Лестница в норме. А вот каски, не одели.

Учту замечания и устраню полюбому.)))

КАКИЕ КАСКИ  :blink:  :blink:  :blink:  :blink:  КАКАЯ ЛЕСНИЦА??? КАКИЕ КОНУСЫ???? :facepalm:  :facepalm:  :facepalm:  :facepalm:



Простите, Вы готовы что-то сказать по делу? смайлов и вопросительных знаков у нас достаточно и без Вас.

Ссылка на сообщение
Поделиться на других сайтах

Мне в РЕСе сказали с лестницы работать низя. А еще обещают отправить на какието курсы. Обрадовало что курсы бесплатные!

Шухер поднял важный момент, его можно выделить просто в отдельную тему.

Так как после подписания договора с рес...., всплывает очень много моментов, шухер скорее не курсы а инструктаж перед началом работ.

Кстати вест, а у монтажника есть допуск группы электробезопасности и допуск к высотным работам ;)

Відредаговано Alex_E
Ссылка на сообщение
Поделиться на других сайтах



Мне в РЕСе сказали с лестницы работать низя. А еще обещают отправить на какието курсы. Обрадовало что курсы бесплатные!

Шухер поднял важный момент, его можно выделить просто в отдельную тему.

Так как после подписания договора с рес...., всплывает очень много моментов, шухер скорее не курсы а инструктаж перед началом работ.

Кстати вест, а у монтажника есть допуск группы электробезопасности и допуск к высотным работам ;)



А как же, конечно, електроустановки до 1000В. Все окончили местное ПТУ на электромонтажника.  ;)



Мне в РЕСе сказали с лестницы работать низя. А еще обещают отправить на какието курсы. Обрадовало что курсы бесплатные!



Извините, на вышку еще не заработал. Да и тема не об этом)))

Ссылка на сообщение
Поделиться на других сайтах

Мне в РЕСе сказали с лестницы работать низя. А еще обещают отправить на какието курсы. Обрадовало что курсы бесплатные!

Даже с диэлектрической? Странно, видел ресовцы сами с таких работали. Думал такую приобрести.

Ссылка на сообщение
Поделиться на других сайтах

Нас как то ГАИ так отодрало....

Ага, подтверждаю, если работаете в охранной зоне автодороги без согласования с ГАИ (особенно земляные работы) - ждет вас хороший штраф :( Прошлый раз откупился пол-куском гривасов ... :( Сейчас "пробиваю" разрешение на такой комплект знаков


Відредаговано Учумелые ручки
Ссылка на сообщение
Поделиться на других сайтах

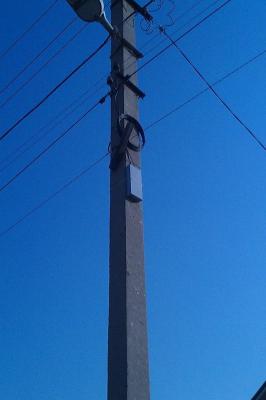

_West_, проволока на креплении запаса торчит во все стороны :)

мы запасы (до 5-7 метров) крепим на уходящий/приходящий кабель, на опоре только бокс.

Ссылка на сообщение
Поделиться на других сайтах

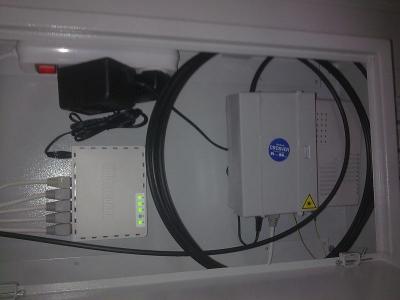

Не ПОН, но близко, это мой FTTH


очень неверное решение

первое - это не муфта а оптобокс для применения ВНУТРИ помещения

второе - ввод кабеля сверху - ждите приколов после забавного комплекса событий: дождь -> мороз

кстати вы особо не огорчайтесь, у нас так тринити в ЧС халтурит, пока живые)



Мне в РЕСе сказали с лестницы работать низя. А еще обещают отправить на какието курсы. Обрадовало что курсы бесплатные!

У нас по договору они вообще должны отключать линию :)

Відредаговано zulu_Radist
Ссылка на сообщение
Поделиться на других сайтах





Вести просто находка для шпиена :)

Номера машины есть название предприятия то же.

Где каска то у монтажника ;)

Лестница имеет паспорт поверки и шрифт заземления ;)

Ну а так молодец!





Вот я знал что так ты напишешь. Лестница в норме. А вот каски, не одели.

Учту замечания и устраню полюбому.)))

Ещё жилетки и фишки вокруг машины :)

И это не шутка.





Нас как то ГАИ так отодрало....

И за зелёную зону в том числе....

ГАИ вобще отдельая тема для разговора

мы когда копали кабель в грунт, рядом с дорогой, требовали от нас накупить целую кучу знаков, разработать план проезда, и чуть ли не нанять регулировщика)))

так вот официальный платеж всего этого мероприятия дороже административного штрафа)))) пошли вторым путем))))

Відредаговано zulu_Radist
Ссылка на сообщение
Поделиться на других сайтах

Мне больше понравился вот такой вариант укладки, который приводил Den_LocalNet:



http://local.com.ua/photo/chs-pokoryaem-po-chut-chut/



Сейчас только осваиваем, но при использовании дропов, будем оставлять "хвост" на столбе. Бывает, что нужно пройти заросли, или большой пролет (больше 60м), или другая какая то причина, по которой нужно снять PON-бокс. Вытягивать все дропы из бокса не хочется.

Відредаговано ZuarasiZ
Ссылка на сообщение
Поделиться на других сайтах

_West_, проволока на креплении запаса торчит во все стороны :)

мы запасы (до 5-7 метров) крепим на уходящий/приходящий кабель, на опоре только бокс.

Проволочка!? Ну и йух с ней. Нормальный монтаж.

Ссылка на сообщение
Поделиться на других сайтах

За габарит по ПУЭ не ругали еще?





2.4.78. На общих опорах допускается совместная подвеска СИП
ВЛИ и изолированных проводов ЛС и ЛРС. В этом случае должны выполняться
следующие требования:


1) номинальное напряжение ВЛИ должно быть не выше 380 В;

2) номинальное напряжение ЛРС должно быть не выше 360 В;

3) номинальное напряжение ЛС, расчетное механическое
напряжение в проводах ЛС и расстояние от нижних проводов ЛС до поверхности
земли должно отвечать требованиям «Правил строительства и ремонта воздушных
линий связи и радиотрансляционных сетей»;


4) провода ВЛИ следует располагать выше проводов ЛС и ЛРС:
расстояние по вертикали от СИП до верхнего провода ЛС и ЛРС независимо от их
взаимного расположения должно быть на опоре и в пролете не менее 0,5 м. Провода ВЛИ и провода
ЛС и ЛРС рекомендуется располагать с разных сторон опоры.



2.4.79. Совместная подвеска на общих опорах неизолированных
проводов ВЛ и кабелей ЛС не допускается.


Совместная подвеска на общих опорах неизолированных проводов
ВЛ напряжением не более 380 В и кабелей ЛРС допускается при соблюдении
требований 2.4.77 для изолированных проводов ЛРС.


2.4.81. На опорах ВЛИ или ВЛ допускается подвеска волоконно-оптических

кабелей связи (ОК):


- неметаллических самонесущих (ОКСН);

- неметаллических навитых на фазный провод или жгут СИП

(ОКНН).


Расстояние от ОКСН до поверхности

земли в населенной и ненаселенной местности должно быть не менее 5 м. Расстояние между проводами линии электропередачи и ОКСН на опоре и в
пролете должно быть не менее 0,4
м.

Ссылка на сообщение
Поделиться на других сайтах

У лестницы такие "рога" с обеих сторон.



Ящики брали на форуме, уж не помню где. Поищите, проскакивали тут, он на 16 адаптеров.

Ссылка на сообщение
Поделиться на других сайтах

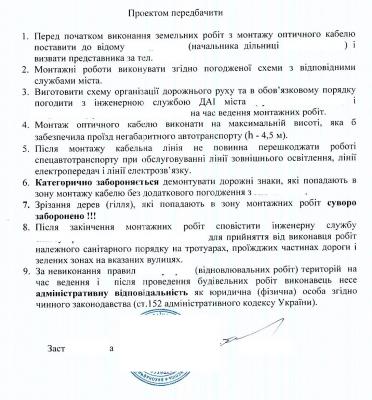

Я как нить выложу ТУ которые нам давали и с кем там нужно согласовывать.

Тем более, тыж давно не пионер ;)



окей. Довольно интересно.



как то так.
