проектирование

[SuperSonic 19]

Нужно спроектировать некоторый населенный пункт,

имеется проспект с обоих сторон которого стоят 9ти этажки, в некоторых местах они объединены в небольшие дворы (4-5 домов с удалением от проспекта), в общей сложности примерно 100 домостроений

Предполагаемые тарифы: 10, 20, 30 мбит + IPTV. с возможностью поднятия скорости до 50 мбит

Предполагаемая схема: шина (дом через дом), в тех местах где дворы дом - от него два дома, от них ещё по дому

Вопрос: сколько домов вешать на одно волокно ?



Если по пропускной способности по 1гбита с такими тарифами хватит на все 100 домов, но было бы очень глупо подвергать вероятности проблем подключенного абонента в последнем доме, что его дом подключен через 99 предыдущих.



В среднем 4 подъезда в доме

Edited 2013-07-27 07:51:16 by SuperSonic

[Учумелые ручки 705]

А смысл? Поиметь множество точек отказа вместо одной? Чем вам звезда не угодила? При нынешних-то ценах на оптику?

Тем более некоторые уже делают волокно на подъезд И, лично я, не вижу в этом ничего плохого.



Нет, конечно если вы планируете проникновение на уровне 2-5% тогда да, можно и сэкономить ...

Только вот имеет ли смысл тогда вообще там строится?

[SuperSonic 19]

А смысл? Поиметь множество точек отказа вместо одной? Чем вам звезда не угодила? При нынешних-то ценах на оптику?

Тем более некоторые уже делают волокно на подъезд И, лично я, не вижу в этом ничего плохого.



Нет, конечно если вы планируете проникновение на уровне 2-5% тогда да, можно и сэкономить ...

Только вот имеет ли смысл тогда вообще там строится?



проникновение процентов 10-15, не особо позволяет бюджет тянуть оптику от серверной в подъезд

вообще хочу взять des-3200-28f, 24 порта отдать под мини узлы (4-5 домов)

при необходимости ставить гигабитную активку

Edited 2013-07-27 08:25:07 by SuperSonic

[SuperSonic 19]

а если с такой точки зрения брать, как лучше объединить:

1. 4 дома через 1 узел, 6 домов через второй узел, 5 домов через третий

2. все эти дома через 1 узел?

[SuperSonic 19]

а если с такой точки зрения брать, как лучше объединить:

1. 4 дома через 1 узел, 6 домов через второй узел, 5 домов через третий

2. все эти дома через 1 узел?

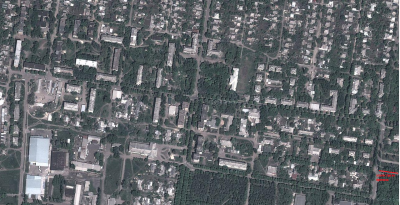

Собственно вот план местности

Edited 2013-07-27 10:32:40 by SuperSonic

[slimq 2]

Нужно спроектировать некоторый населенный пункт,

имеется проспект с обоих сторон которого стоят 9ти этажки, в некоторых местах они объединены в небольшие дворы (4-5 домов с удалением от проспекта), в общей сложности примерно 100 домостроений

Предполагаемые тарифы: 10, 20, 30 мбит + IPTV. с возможностью поднятия скорости до 50 мбит

Предполагаемая схема: шина (дом через дом), в тех местах где дворы дом - от него два дома, от них ещё по дому

Вопрос: сколько домов вешать на одно волокно ?



Если по пропускной способности по 1гбита с такими тарифами хватит на все 100 домов, но было бы очень глупо подвергать вероятности проблем подключенного абонента в последнем доме, что его дом подключен через 99 предыдущих.



В среднем 4 подъезда в доме



Делайте как вам удобней CWDMы  и DWDMы постоянно дешевеют. Главное магистральных волокон не менее 4 предусмотреть. А точкой отказа может быть и магистраль, не тянуть же из-за этого отдельную магистраль к каждому дому.

[MICROWATT 765]

А где на этом генплане расположена серверная?

[SuperSonic 19]

А где на этом генплане расположена серверная?



На скриншоте справа пришла магистраль, имеется ввиду что с этого проспекта будет она заходить от серверной )

а как развиваться по району - в этом и вопрос

[SuperSonic 19]

Я предполагаю сделать как-то так

На узел забрали волокно, от узла пустили разветвление уже сколько надо

[KaYot 3,731]

На плане местности нифига не видно, по первоначальной схеме самый просто вариант классический - 24ех волоконный кабель воздушками по крышам, по обоим сторонам проспекта. Там где отходят несколько домов - микроузел в ближайшей 9ти этажке и от нее 4/8 жильный кабель на эти дома. Будут основные дома включены прямым волокном, часть зависеть от микро-узлов.

Про колбасу забудьте, стоимость стройки почти та же, но качество на порядок ниже. Про колбасу "по-киевстаровски" тоже забудьте, с такими вопросами кольца строить не нужно

[Земеля 729]

тп-линки сразу в помойку)

дес 1210 или джс1100-ме 5х100-1000 + 1 сфп + защита на портах ( только заземление делай) а то каждую грозу будешь трахаться с заменой свичей)

[SuperSonic 19]

комуттаторы будут edge-core es 3510, то просто в программе такие картинки

вопрос в схеме

На плане местности нифига не видно, по первоначальной схеме самый просто вариант классический - 24ех волоконный кабель воздушками по крышам, по обоим сторонам проспекта. Там где отходят несколько домов - микроузел в ближайшей 9ти этажке и от нее 4/8 жильный кабель на эти дома. Будут основные дома включены прямым волокном, часть зависеть от микро-узлов.
Про колбасу забудьте, стоимость стройки почти та же, но качество на порядок ниже. Про колбасу "по-киевстаровски" тоже забудьте, с такими вопросами кольца строить не нужно



а что там должны быть видно?

[VoodooHaker 3]

при такой топологии можно получить до 100 чел на один микроузел  (жилу).



Вопрос - Какие свичи лучше использовать на

1. микроузлах?

2. простых домах?, если сервер микротик, доступ по PPPoe.



Можно ли рассмотреть вариант с неуправляемыми?



Спасибо.

[Учумелые ручки 705]

Так. По спутнику нифига не понял, вернемся к первоначальной картинке.

По одной стороне 4-ка от "основного узла" (на запас) или 2 двойки по обоим сторонам проспекта если нет возможности "перейти" онный...

Где-то по "центру" ставим "микроузел" или два с питанием гарантированным хотя-бы от УПС на 10-20 часов ...

Коими может выступить любой Л3 на 24 гиговых  SFP "дырки" ... и 2-4 транковыми аплинками

Итого 12-ка в одну сторону, 12-ка в другую по одной стороне проспекта и, то-же самое по другую.

При этом плавно переходящая в 8-ку и далее в 4-ку.



НО! это выйдет ДОРОЖЕ чем проложить изначально 24-ку ... (при условии что основной узел находится не за 10 км.)

Вопрос - нафига?



Edited 2013-07-27 15:00:52 by Учумелые ручки

[SuperSonic 19]

при такой топологии можно получить до 100 чел на один микроузел  (жилу).



Вопрос - Какие свичи лучше использовать на

1. микроузлах?

2. простых домах?, если сервер микротик, доступ по PPPoe.



Можно ли рассмотреть вариант с неуправляемыми?



Спасибо.



с неуправляемыми + иптв ни есть хорошо, поток будет на всех портах, если это udp

[SuperSonic 19]

Так. По спутнику нифига не понял, вернемся к первоначальной картинке.

По одной стороне 4-ка от "основного узла" (на запас) или 2 двойки по обоим сторонам проспекта если нет возможности "перейти" онный...

Где-то по "центру" ставим "микроузел" или два с питанием гарантированным хотя-бы от УПС на 10-20 часов ...

Коими может выступить любой Л3 на 24 гиговых  SFP "дырки" ... и 2-4 транковыми аплинками

Итого 12-ка в одну сторону, 12-ка в другую по одной стороне проспекта и, то-же самое по другую.

При этом плавно переходящая в 8-ку и далее в 4-ку.



НО! это выйдет ДОРОЖЕ чем проложить изначально 24-ку ... (при условии что основной узел находится не за 10 км.)

Вопрос - нафига?




да это вы сильно, 24г сфп )

нет таких нужд...

у меня основной в серверной пока планируется дес-3200-28ф

Edited 2013-07-27 16:45:41 by SuperSonic

[VoodooHaker 3]

ч





Так. По спутнику нифига не понял, вернемся к первоначальной картинке.

По одной стороне 4-ка от "основного узла" (на запас) или 2 двойки по обоим сторонам проспекта если нет возможности "перейти" онный...

Где-то по "центру" ставим "микроузел" или два с питанием гарантированным хотя-бы от УПС на 10-20 часов ...

Коими может выступить любой Л3 на 24 гиговых  SFP "дырки" ... и 2-4 транковыми аплинками

Итого 12-ка в одну сторону, 12-ка в другую по одной стороне проспекта и, то-же самое по другую.

При этом плавно переходящая в 8-ку и далее в 4-ку.



НО! это выйдет ДОРОЖЕ чем проложить изначально 24-ку ... (при условии что основной узел находится не за 10 км.)

Вопрос - нафига?




да это вы сильно, 24г сфп )

нет таких нужд...

у меня основной в серверной пока планируется дес-3200-28ф



что за сервер планируете?

[SuperSonic 19]

routeros на x86

функционала сколько хочешь, настройка проще некуда (для тех поддержки) производительность как и чистый линукс - для таких тарифов как раз

[VoodooHaker 3]

routeros на x86

функционала сколько хочешь, настройка проще некуда (для тех поддержки) производительность как и чистый линукс - для таких тарифов как раз

какое железо используете? планируем тоже на х86

[SuperSonic 19]



routeros на x86

функционала сколько хочешь, настройка проще некуда (для тех поддержки) производительность как и чистый линукс - для таких тарифов как раз

какое железо используете? планируем тоже на х86





Ну железо вы расчитуете самостоятельно, зависит от тарифов, кол-ва абонентов, типа подключения (pp2p, pppoe)

[Земеля 729]

если у вас будет виде агрегации 3200-28ф

то волокно заводи на дом) + резерное волокно от соседнего ящика) так как никто не отменял поломки\изгиб волокон

мало ли бабка твой кабель наматывала на гвоздь) итого -2 волокна на 2 дома,

клиенты звонят кричат где интернет, если есть резервные волокна от соседних свичей то будет спасать 2-3х пары резерных медиков)

[KaYot 3,731]

В условиях бедности и низкой планируемой плотности абонентов, 2 волокна на дом излишество.

[Земеля 729]

1 волокно на дом, и 1 волокно хотя бы на соседний свич

2. вариант это сделать колбасу из меди)

[SuperSonic 19]

1 волокно на дом, и 1 волокно хотя бы на соседний свич

2. вариант это сделать колбасу из меди)

Колбаса из меди не подходит и вообще колбаса не подходит, дот от узла, максимум дом через дом от узла

[SuperSonic 19]

у меня около 80 домостроений как мне лучше объединить:

1. по 3-4 дома через 1 узел, таких 24 узла

2. 20-24 домов через 1 узла, таких 3-4 узла
