anti-stels

QinQ на bdcom, IPTV

Recommended Posts

У кого ни будь qinq завелся? хоть в каком ни будь виде?

Надеюсь это чем то поможет.

QnQ-VLAN Settings.doc

Edited by wladd

Share this post


Link to post
Share on other sites

У кого ни будь qinq завелся? хоть в каком ни будь виде?

Отвечу сам себе.

Путём экспериментов, магии и чтения скудных доков- завёл qinq на олте. Все абонентские вланы (по влану на анушку) маркируются сверху ещё одни тегом.

Но есть одна очень большая проблема которая не даёт использовать qinq - при включении qinq напрочь отваливается iptv!



Пример реализации.

Настройка аплинка. 300 - тег qinq влана. 305 - 3000 - список вланов которые надо упаковывать в qinq(вот тут не уверен :()

interface GigaEthernet0/5
 switchport trunk vlan-untagged 305-3000
 switchport mode dot1q-tunnel-uplink
 switchport pvid 300

Настройка епон ифейса.  310 и 320 - абонентские вланы. 300 - тег qinq влана. Порт должен быть в access режиме.

interface EPON0/1
 switchport trunk vlan-allowed 310,320
 switchport pvid 300
!

Включаем поддержку qinq

dot1q-tunnel

После выполнения этой команды мультикаст перестаёт работать.



Может у кого есть какие идеи ?

Share this post


Link to post
Share on other sites

В догонку.

Может кто объяснить зачем при настройки iptv на аплинковском порту указывать PVID если мультикаст приходит тегированным?

Share this post


Link to post
Share on other sites

В догонку.

Может кто объяснить зачем при настройки iptv на аплинковском порту указывать PVID если мультикаст приходит тегированным?

Странный Вы человек - этого даже производитель объяснить не может. :)

И там еще много таких загадок.

Share this post


Link to post
Share on other sites



В догонку.

Может кто объяснить зачем при настройки iptv на аплинковском порту указывать PVID если мультикаст приходит тегированным?

Странный Вы человек - этого даже производитель объяснить не может. :)

И там еще много таких загадок.



Я так понимаю этот вопрос уже поднимался:)?

Share this post


Link to post
Share on other sites

Я так понимаю этот вопрос уже поднимался :)?

Конечно - год назад...



Вывод: пишите пвид или меняйте производителя.

Share this post


Link to post
Share on other sites

Менять производителя уже поздно, а хочется.

Я подозреваю что из за pvid  и перестаёт работать iptv при включенном qinq

Share this post


Link to post
Share on other sites

Менять производителя уже поздно, а хочется.

Делайте над собой усилилие - у меня получилось.



Я подозреваю что из за pvid и перестаёт работать iptv при включенном qinq

Запросто.

Share this post


Link to post
Share on other sites



Менять производителя уже поздно, а хочется.

Делайте над собой усилилие - у меня получилось.



Я подозреваю что из за pvid и перестаёт работать iptv при включенном qinq

Запросто.



Если не секрет на какого производителя поменяли?

Share this post


Link to post
Share on other sites





Менять производителя уже поздно, а хочется.

Делайте над собой усилилие - у меня получилось.



Я подозреваю что из за pvid и перестаёт работать iptv при включенном qinq

Запросто.



Если не секрет на какого производителя поменяли?



что, тоже хочешь с бдкома спрыгнуть? )))

Edited by sokol33

Share this post


Link to post
Share on other sites







Менять производителя уже поздно, а хочется.

Делайте над собой усилилие - у меня получилось.



Я подозреваю что из за pvid и перестаёт работать iptv при включенном qinq

Запросто.



Если не секрет на какого производителя поменяли?



что, тоже хочешь с бдкома спрыгнуть? )))



уже, почти, около года работает 2 станции, онушки ставим, старком, бдком,анук.

Вообщем работает да и работает )))

Хочется в одно дерево больше 64 ону и больше гигабита.

Слышал что елтекс такое может, но и дороже.

На месте не стоим ищем альтернативу )))

Share this post


Link to post
Share on other sites





Менять производителя уже поздно, а хочется.



Делайте над собой усилилие - у меня получилось.

Я подозреваю что из за pvid и перестаёт работать iptv при включенном qinq



Запросто.

Если не секрет на какого производителя поменяли?
На Элтекс.

Share this post


Link to post
Share on other sites









Менять производителя уже поздно, а хочется.

Делайте над собой усилилие - у меня получилось.



Я подозреваю что из за pvid и перестаёт работать iptv при включенном qinq

Запросто.



Если не секрет на какого производителя поменяли?



что, тоже хочешь с бдкома спрыгнуть? )))



уже, почти, около года работает 2 станции, онушки ставим, старком, бдком,анук.

Вообщем работает да и работает )))

Хочется в одно дерево больше 64 ону и больше гигабита.

Слышал что елтекс такое может, но и дороже.

На месте не стоим ищем альтернативу )))



Сколько у вас трафика на 1 дереве если не секрет ?

Share this post


Link to post
Share on other sites











Менять производителя уже поздно, а хочется.

Делайте над собой усилилие - у меня получилось.



Я подозреваю что из за pvid и перестаёт работать iptv при включенном qinq

Запросто.



Если не секрет на какого производителя поменяли?



что, тоже хочешь с бдкома спрыгнуть? )))



уже, почти, около года работает 2 станции, онушки ставим, старком, бдком,анук.

Вообщем работает да и работает )))

Хочется в одно дерево больше 64 ону и больше гигабита.

Слышал что елтекс такое может, но и дороже.

На месте не стоим ищем альтернативу )))



Сколько у вас трафика на 1 дереве если не секрет ?

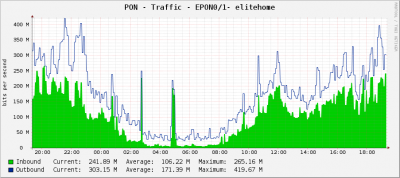

Вот одна из самых нагруженных веток.

И скажу что основной трафик генерят 3-4 клиента.

Есть кто хочет гигабит

но его банально нет )))

И как назло все кто хочет и может платить за большую скорость живут именно в том дереве.

просто волокно доставить туда без пона пока нереально.

Так как еле купили одно за большие деньги


Share this post


Link to post
Share on other sites

Сколько устройств в этом дереве?

около 40

есть максимальное дерево на 54 ону но там трафика 100мб

Edited by Sided

Share this post


Link to post
Share on other sites

Ну т.е. 1ГБит/с фактически может не хватить только если налить в дерево 300-500 МБит/с мультикаста с iptv.

Share this post


Link to post
Share on other sites

как бы да.

Слышал краем уха про турбо пон вот и спросил :)

Share this post


Link to post
Share on other sites

там и десятки есть!

Share this post


Link to post
Share on other sites

Ну т.е. 1ГБит/с фактически может не хватить только если налить в дерево 300-500 МБит/с мультикаста с iptv.

так мультикаст польется туда при подписке абоном через igmp и только те каналы. которые запросят абоны

а это 40*5 (мах на 1 поток) всего 200мбит

Share this post


Link to post
Share on other sites



просто волокно доставить туда без пона пока нереально.

Так как еле купили одно за большие деньги







Может более эффективнее будет с той стороны узел сделать? Ибо если есть куда развиваться, то наверное не хватит и одного порта Элтекса.

Share this post


Link to post
Share on other sites



Ну т.е. 1ГБит/с фактически может не хватить только если налить в дерево 300-500 МБит/с мультикаста с iptv.

так мультикаст польется туда при подписке абоном через igmp и только те каналы. которые запросят абоны

а это 40*5 (мах на 1 поток) всего 200мбит



Ну я как бы это все прекрасно понимаю, но смотрю несколько дальше чем Вы и Вест Вас плюсующий - а если это дерево с 64-128 абонентами + половина смотрит уникальные ТВ каналы, 50% которых HD? - вот как раз и будет что мультикаста нальется как раз 300-500 МБит/с.

Share this post


Link to post
Share on other sites





Ну т.е. 1ГБит/с фактически может не хватить только если налить в дерево 300-500 МБит/с мультикаста с iptv.

так мультикаст польется туда при подписке абоном через igmp и только те каналы. которые запросят абоны

а это 40*5 (мах на 1 поток) всего 200мбит



Ну я как бы это все прекрасно понимаю, но смотрю несколько дальше чем Вы и Вест Вас плюсующий - а если это дерево с 64-128 абонентами + половина смотрит уникальные ТВ каналы, 50% которых HD? - вот как раз и будет что мультикаста нальется как раз 300-500 МБит/с.





Ну погодь, погодь. Серег, не спеши.

допустим 128 абонов. 25% смотрит уникальные ХД каналы. А назови мне, плиз, 32 адаптированых ХД канала?



З.Ы. Я не видел ни одного провайдера с ТАКИМ запасом каналов.

З.З.Ы. Ну и все же механик вроде как привел текущую ситуацию. 40 устройств по уникальному СД каналу на устройство.

З.З.З.Ы да и на 128 абонов уже и не гиговая ветка.

Edited by _WesT_

Share this post


Link to post
Share on other sites

Может более эффективнее будет с той стороны узел сделать? Ибо если есть куда развиваться, то наверное не хватит и одного порта Элтекса.

Саша, тут выясняется, что похоже я уж очень "качественно" Элтексовцев уговаривал внести изменения в софт - они мой заказ на 128 ОНТ в дерево несколько переплюнули. Т.е. сделали прошивку в которой можно можно самостоятельно указать какое количество LLID-ов отводится на ОНТ, и рулится этот параметр в диапазоне от 1 до 4.

Т.е. получается что на их кастомизированных под нас ОНТ (они с модулями Б+, реально уровень передачи в диапазоне 2.2-2.5 дБм и чувствительность приемника -28 дБм) и СФП модулями Ц+ (реально уровень передачи в диапазоне 5.5-5.8 дБм и чувствительность приемника -33 дБм) бюджет в низходящем потоке получается 33,5 дб, а в восходящем 35 дБ.

А теперь прикинь схемку на 1х3+1х8+1х8 = 6,2+10,5+10,5 = 27,2 дБ, при этом еще остается 6.3 дБм-а в запасе + их FEC, который выжимает все соки из канала передачи данных при граничных к оппе уровнях.



Железяка получилась почти волшебная. :)

Share this post


Link to post
Share on other sites
