PON и FTTH в многоэтажных домах (практика внедрения пассивных оптических сетей)


uacity

Рекомендованные сообщения

Много времени отнимают эти споры...а толку никакого...

Мне кажется спор ни о чем... если вы считаете ваш способ очень удачный..супер...может кому-то понравится и они будут строить как вы...

но мне ваш способ не кажется удачным...и тяжелее...и параметры каждый раз будут зависеть от случая....



Мы стараемся строить, так, что бы было удобно обслуживать и погрешности кабельщиков сводить к минимуму.

Нам важно скорость, однотипность и повторяемость результатов.

Ссылка на сообщение
Поделиться на других сайтах
  • Відповіді 417
  • Створено
  • Остання відповідь

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

riser.mp4

Вы же даже не попытались разобраться. Ляпнуть успели, а подумать нет. Какое отношение имеет обсуждаемый вопрос к длине улицы??? Как вы строите? Вы на районы делите? на сектора? Сколько абонентов на ра

При построении сети PON или FTTH (волокно в квартиру) в многоэтажном доме обычно остро встает вопрос о центральном оптическом распределительном шкафе (ОРШ). Мы перебрали много вариантов, от примитивны

Posted Images

ОКАД-М(0,1)Пнг-HF-1Е7

Вполне доступный кабель на G.657 волокне, вариант от Кеша - вполне себе рабочая схема. Попробуем свой вариант - отпишу.

Ссылка на сообщение
Поделиться на других сайтах

ОКАД-М(0,1)Пнг-HF-1Е7

Вполне доступный кабель на G.657 волокне, вариант от Кеша - вполне себе рабочая схема. Попробуем свой вариант - отпишу.



Да схема OLT --> 1/4 --> 1/32 --> ONT --> абонент, конечно рабочая... У меня вопросы по исполнению были...

Ссылка на сообщение
Поделиться на других сайтах

Много времени отнимают эти споры...а толку никакого... Мне кажется спор ни о чем... если вы считаете ваш способ очень удачный..супер...может кому-то понравится и они будут строить как вы... но мне ваш способ не кажется удачным...и тяжелее...и параметры каждый раз будут зависеть от случая....

у нас конструктивный диалог. не обижайтесь.

по поводу схемы мы рассматриваем еще один вариант - готовые патчи.

т.к. у нас четырехэтажки, то впринципе три длины достаточно. Излишки складываются либо в шкафу либо у абона.

Оконечка готового патча стоит 80 грн. Фасты сейчас набрали по 20 грн штука.

Готовые патчи дадут вам полную повторяемость сигнала.

Единственный минус - нужно лупить перфоратором 12 дырку.



Мы стараемся строить, так, что бы было удобно обслуживать и погрешности кабельщиков сводить к минимуму. Нам важно скорость, однотипность и повторяемость результатов.

готов поспорить у нас скорость подключки выше.

вас тормозит сварочник. опять же не каждому монтажору его доверишь.

Ссылка на сообщение
Поделиться на других сайтах

Да какие обиды...просто письками меряться не хочется...



Про излишки в шкафу...даже 20 абонов ..это хлам где черт ногу сломит...)))

ну у абонента, коты, собаки, швабры, пылесосы...и т.д...

Ссылка на сообщение
Поделиться на других сайтах

Да какие обиды...просто письками меряться не хочется...



Про излишки в шкафу...даже 20 абонов ..это хлам где черт ногу сломит...)))

ну у абонента, коты, собаки, швабры, пылесосы...и т.д...

идеального в этом мире ничего нет.

Я построил из того что было под ногами. Шкафы ipcom и ваго, кабель финмарк, фасты и лапша финмарк.

Немного пришлось поднапрячься поискать 1/32 неоконцованые. Нашел только в дипнете по приятной цене.

Это все есть, сегодня заказал, завтра забрал и лепи себе.

Ждать полгода какой-то уникальный кабель или розетки или подъездгые коробки у меня нет возможности, я больше денег потеряю.

Ссылка на сообщение
Поделиться на других сайтах

Про излишки в шкафу...даже 20 абонов ..это хлам где черт ногу сломит...)))

я навключаю фастами людишек, потом через месяц пригоню туда бригаду со сваркой.

они обрежут лапшу в одну длину и проварят их на кассетку. это займет 20 минут.

и все чудненько уложится в шкафчик.

а фасты разберутся и пойдут по второму кругу.

Відредаговано Кеша
Ссылка на сообщение
Поделиться на других сайтах

Конкуренты ходили улыбались, че лохи мы, одну витуху в подъезд затянули.

Питальники на шкафы уже готовились рубить. свичи воровать.

Когда поняли что случилось было поздно. Подключки повалили лавиной.

Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...
  • 2 months later...
  • 2 weeks later...

а что у вас за OLT такие? 1 sfp делить на 2, а потом на 2 по 64 ????? ну по сигналу понятно, (если все гладко пройдет) а вот по количиству абонентов.... ой ждут неприятности, поверте. 1 sfp это максимум 64 абонента

Ссылка на сообщение
Поделиться на других сайтах

а что у вас за OLT такие? 1 sfp делить на 2, а потом на 2 по 64 ????? ну по сигналу понятно, (если все гладко пройдет) а вот по количиству абонентов.... ой ждут неприятности, поверте. 1 sfp это максимум 64 абонента

В может 128?
Ссылка на сообщение
Поделиться на других сайтах

а что у вас за OLT такие? 1 sfp делить на 2, а потом на 2 по 64 ????? ну по сигналу понятно, (если все гладко пройдет) а вот по количиству абонентов.... ой ждут неприятности, поверте. 1 sfp это максимум 64 абонента

Делим мы не так... Сначала 1х4, а дальше на + по 1х32. На один глаз - 128 абонентов, и никаких с этим проблем. Головы используем, Huawei OLT SmartAX MA5600T

Ссылка на сообщение
Поделиться на других сайтах
  • 4 weeks later...
В 11.01.2018 в 01:15, uacity сказал:

Делим мы не так... Сначала 1х4, а дальше на + по 1х32. На один глаз - 128 абонентов, и никаких с этим проблем. Головы используем, Huawei OLT SmartAX MA5600T

Ясно, у нас BDCOM P3310, ёмкость системы: поддержка от одной до четырех EPON ветвей одновременно, до 256 ONU с коэффициентом деления 1:64.

Ссылка на сообщение
Поделиться на других сайтах

зверя я нагуглил.

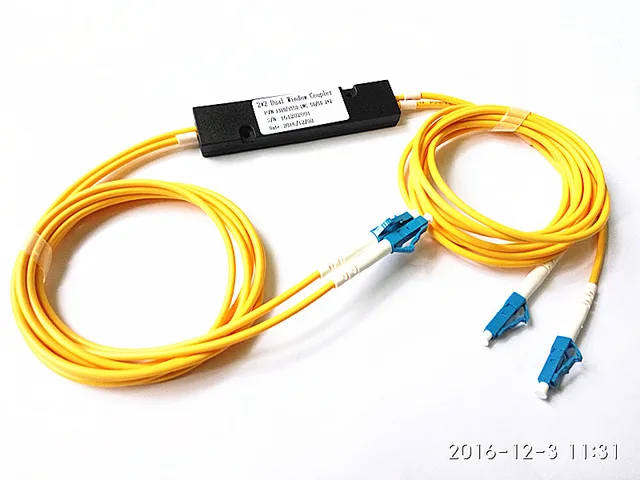

2x2-FBT-Coupler-2-2-FBT-Splitter-1310-15


вопрос теперь - а как Это кольцо работает?
я вижу 3 варианта:
1. на стороне ОЛТа один порт делится на 2 и летит далее 2мя волокнами, в нужной точке собирается и делится на 2/4/ и тд
(если эта схема как-то работает, то вопросов будет штук 100 ...)
2. на стороне ОЛТА 2 порта, один из которых выключен вручную
3. на стороне ОЛТА 1 порт, но волокна (направления кольца) переключаются вручную




Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, pH X сказал:

1. на стороне ОЛТа один порт делится на 2 и летит далее 2мя волокнами



исключено. проблем больше чем теоретического выхлопа.

4 часа назад, pH X сказал:

2. на стороне ОЛТА 2 порта, один из которых выключен вручную



и что дальше? будете ручками все онушки переносить туда сюда?

4 часа назад, pH X сказал:

3. на стороне ОЛТА 1 порт, но волокна (направления кольца) переключаются вручную

да, считай бекап на время ремонта.

Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, pH X сказал:

вопрос теперь - а как Это кольцо работает?
я вижу 3 варианта:
1. на стороне ОЛТа один порт делится на 2 и летит далее 2мя волокнами, в нужной точке собирается и делится на 2/4/ и тд
(если эта схема как-то работает, то вопросов будет штук 100 ...)
2. на стороне ОЛТА 2 порта, один из которых выключен вручную
3. на стороне ОЛТА 1 порт, но волокна (направления кольца) переключаются вручную



Мы по 3 варианту работаем. При повреждении одного плеча куда проще и быстрее переключить на узле вручную чем найти и восстановить обрыв. И уже потом по свободе не спеша восстанавливать повреждение.

Ссылка на сообщение
Поделиться на других сайтах

спасибо ...

понятно, что если разорвали ближе к узлу, то переключаете и едите на ремонт
а если кольцо разорвали +\- по средине.
какие действия?
1. выбрать какое плечо оставить рабочим и просто уехать на ремонт
2. включить нерабочее плечо в новый порт, настроить и держать два плеча рабочими до момента восстановления, а потом, после восстановления разобрать схему на узле.

или любой из двух по-ситуации?




Ссылка на сообщение
Поделиться на других сайтах
28 минут назад, Кеша сказал:

У вас что ремонты неделями длятся?

Это все выброшенные деньги.

для кого то аля витая пара между домами пойдет.

а кому то подавай оптику 2 сторон подавай и так что бы были хорошие кольца

а так по качеству

Простой системы со стороны абонентов будет минимальный, а не по 7-9 часов  пока отремонтируют ту же вставку

(одно дело если тупо порезали) а другое дело когда обезьяны полазили по люкам, повредили кабель ( как бы работает) у нас уже воры тупо кидают коктель молотова в люк , да бы вычислить где медные кабеля лежат (ну впадло им резать ночью и смотреть оптика или медь )

а что аварийщики? будут на месте в течение часа, и ждать пока все это потушиться, но не факт что не прелетит сбу когда ваши же монтажники доставая свой кабель ногой зацепят их кабель который уже волокна торчали, и ИМ реально будет покуй, они поймали ваши и вам впаяют штраф или лицом в землю на пару часов пока появиться их начальство

Или банально затухание на 10 км = порядка 15дб затухание

по вашему нужно тупо резать кабель и делать нормальную вствку , ( там где изломали кабель)

а по ихнему, они просто переключат абонентов в обратном кольце, и спокойно сделают вставку и не будут паряться и не будет отток абонентов

Відредаговано Земеля
  • Like 1
Ссылка на сообщение
Поделиться на других сайтах

Эти басни катят если кке имеет закольцовку, а если как в большинстве случаев это колбаса с отводами, то это фантазия.

Вы еще найдите здание для узла с двумя независимыми вводами кке по разной трассе. А, шо, нету? Даже на атс нету два ввода кке часто. Так вам и порубят в ближайшем колодце все кольца. Короче фигня это все, баловство.

Ссылка на сообщение
Поделиться на других сайтах

На самом деле схема ахуенная !

Если заложить этот принцип с самого начала, то дальше все знают что им делать.
Они, как я понял с презентации лупят 100% проникновения - значит сначала проектируют, потом строят.
А значит и место для узла выбирают заранее и правильное и кабель и отводы и тп ( а не как у всех - "как получиться или если абоненты будут" )

и когда случается обрыв все знают что делать.

1. Аварийная бригада хватает чистый ОЛТ и везет его на узел
2. Ставят на узел и собирают запасные концы
3. ТП удаленно настраивает и запускает тырнет всем абонентам
4. Аварийка спокойно едет искать что и где порвали

итого : времени аж на доехать до узла + 20 минут (час-два)

восстановление на самом деле может занять много времени и причин можно загибать на всех пальцах рук и ног
а в такой схеме, простой минимизирован (особенно если узлы с дежурными)

и не только в такое кольцо можно ведь собрать, а в кольцо узлов (т.е. не на этот же узел сводить , а на следующий)

в общем ... еще раз повторюсь :

Ссылка на сообщение
