PON и FTTH в многоэтажных домах (практика внедрения пассивных оптических сетей)


uacity

Recommended Posts

SC/UPC применяется как в GPON так и в EPON, смысл применения некоторыми вендорами SC/APC не понятен.



Разъемы с полировкой APC применяются в сетях с высокbми требованиями к качеству сигнала.
Link to post
Share on other sites
  • Replies 417
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

riser.mp4

При построении сети PON или FTTH (волокно в квартиру) в многоэтажном доме обычно остро встает вопрос о центральном оптическом распределительном шкафе (ОРШ). Мы перебрали много вариантов, от примитивны

Вы же даже не попытались разобраться. Ляпнуть успели, а подумать нет. Какое отношение имеет обсуждаемый вопрос к длине улицы??? Как вы строите? Вы на районы делите? на сектора? Сколько абонентов на ра

Posted Images

Разъемы с полировкой APC применяются в сетях с высокbми требованиями к качеству сигнала.

Тут речь шла не о пассивной части сети, чуть выше было высказывание что у гпон ону исключительно APC полировка оптического входа.

Edited by cr0wn
Link to post
Share on other sites



Разъемы с полировкой APC применяются в сетях с высокbми требованиями к качеству сигнала.

Тут речь шла не о пассивной части сети, чуть выше было высказывание что у гпон ону исключительно APC полировка оптического входа.



Я видел, что человек думал, что есть только ONT с зеленым разъемом. Поэтому специально прикрепил картинку, на которой видно, что есть ONT как синие так и зеленые. Там где зеленые..там видно разъем для ТВ))).

Link to post
Share on other sites





Я видел, что человек думал, что есть только ONT с зеленым разъемом.
Кстати я тоже так думал, вообще я считал что "зеленая"  полировка для ПОН + тв и делалась, чтоб отличить от синих, которым чаще всего разводят езернет и вешают медики.
Link to post
Share on other sites

APC полировка (для удобства компоненты маркируются зеленым цветом) нужна для уменьшения искажений ТВ сигналов, передаваемых в волокне. Если в сети нет и не планируется ТВ, то можно строить на UPC (для удобства компоненты маркируются  синим цветом). Поэтому ОНУ с ТВ имеют зеленый разъем.

Link to post
Share on other sites

Подмешикаете в пон ТВ dvb-c ? Судя по нижнему ont.



Мы не подмешиваем dvb-c . У нас все абоненты ТВ по мультикасту получают. На картинке для примера привел. Строим на зеленых, потому, что они более качественные.

Link to post
Share on other sites

APC полировка (для удобства компоненты маркируются зеленым цветом) нужна для уменьшения искажений ТВ сигналов, передаваемых в волокне. Если в сети нет и не планируется ТВ, то можно строить на UPC (для удобства компоненты маркируются  синим цветом). Поэтому ОНУ с ТВ имеют зеленый разъем.



Да выше в этой теме подробно разжовано https://local.com.ua/forum/topic/94889-pon-и-ftth-в-многоэтажных-домах-практика-внедрения-пас/?p=1003086

Link to post
Share on other sites



APC полировка (для удобства компоненты маркируются зеленым цветом) нужна для уменьшения искажений ТВ сигналов, передаваемых в волокне. Если в сети нет и не планируется ТВ, то можно строить на UPC (для удобства компоненты маркируются  синим цветом). Поэтому ОНУ с ТВ имеют зеленый разъем.



Да выше в этой теме подробно разжовано https://goo.gl/JpLGZn



Разжовано, да не то, что я написал.

При передаче аналогового ТВ и использовании разъемов UPC на приемной стороне будете иметь не только оригинальный сигнал, но и его отраженные "дубли" с задержкой во времени.

Link to post
Share on other sites





APC полировка (для удобства компоненты маркируются зеленым цветом) нужна для уменьшения искажений ТВ сигналов, передаваемых в волокне. Если в сети нет и не планируется ТВ, то можно строить на UPC (для удобства компоненты маркируются  синим цветом). Поэтому ОНУ с ТВ имеют зеленый разъем.



Да выше в этой теме подробно разжовано https://goo.gl/JpLGZn



Разжовано, да не то, что я написал.

При передаче аналогового ТВ и использовании разъемов UPC на приемной стороне будете иметь не только оригинальный сигнал, но и его отраженные "дубли" с задержкой во времени.

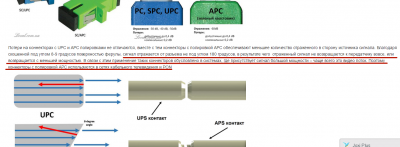

Разве то что на картинке выделено красным не то о чем вы писали???




Link to post
Share on other sites







APC полировка (для удобства компоненты маркируются зеленым цветом) нужна для уменьшения искажений ТВ сигналов, передаваемых в волокне. Если в сети нет и не планируется ТВ, то можно строить на UPC (для удобства компоненты маркируются  синим цветом). Поэтому ОНУ с ТВ имеют зеленый разъем.



Да выше в этой теме подробно разжовано https://goo.gl/JpLGZn



Разжовано, да не то, что я написал.

При передаче аналогового ТВ и использовании разъемов UPC на приемной стороне будете иметь не только оригинальный сигнал, но и его отраженные "дубли" с задержкой во времени.



Разве то что на картинке выделено красным не то о чем вы писали???






Нет. Там написано, что отраженный сигнал "садит" лазер передатчика, что тоже важно, конечно. А я написал о приемной стороне, т.е. качестве картинки у абонента.



АПД. Погуглил. Здесь неплохо разжевали.

Edited by Igor.M
Link to post
Share on other sites

2012_01_26_Пр№0058_''Техноло-я постр-я расп сети PON многокв дома''.pdfВ наших соседей с 2012 г введены стандарты  : " Технология построения  распределительной сети  FTTH/ PON  многоквартирного дома "

Link to post
Share on other sites



Мы использовали талмуд Ростелекома)). Он там более продвинут и поподробнее.

Выложи на всеобщее обозрение ))



Это ж когда было. У нас уже свой. Но свой не хочу выкладывать. Найду Ростелеком, выложу.

Link to post
Share on other sites

Тема очень интересная, спасибо uacity.



Хочу вернутся к кабелю.

Действительно в Украине кабель со свободными волокнами никто не делает.

А вот поставки в Украину - официально поставляется под заказ. Срок поставки 10-14 дней.

А с начала апреля некоторые позиции будут постоянно на складе.

Все вопросы в личку, что бы из-за рекламы не забанили.



Вот "живой" вариант на 24 волокна


Link to post
Share on other sites
  • 2 weeks later...

Ознакомлю Вас еще с одним вариантом, который очень удобен в использовании обслуживании.

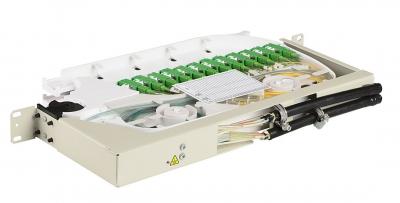

Кросс высокой плотности 1U/2-48SC



Предназначен для использования в шкафах или стойках 19".
Имеет повышенную плотность монтажа по сравнению с обычными кроссами 19" - 48 портов SC на 1U.
При использовании соединителей LC емкость/плотность размещения портов удваивается.
Зона монтажа волокон располагается на пластиковых выдвижных полках поворотного типа.
Легкосъемная конструкция полок облегчает монтаж и последующее обслуживание.




Link to post
Share on other sites

На реальном примере рассмотрим построение сети PON в многоэтажном доме.



Это один из многих вариантов и один из самых затратных. Все другие варианты выходят дешевле, поэтому начну с самого дорогого. Расскажу о нем, просто потому, что он мне нравится. В данном примере используем кабель с многоволоконными мягкими модулями. Все расчеты сделаем при подключении 100% жильцов. За один раз написать не получится, поэтому ниже план...каждый пост будет описывать несколько пунктов...



План такой:



1. Задача.

2. Организация подключения к домовой сети.

3. Схема организации сети.

4. Оборудование и материалы.

5. Схема разварки волокон.

6. Расчет оптического бюджета сети.

7. Затраты на построение сети.

8. Вывод.



1. Задача.

Построения PON сети в многоэтажном доме.

Информация о здании:

Количество жилых этажей — 10;
Количество подъездов — 2;
Общее количество квартир — 100;
Количество квартир на этаже (в одном подъезде) — 5;
В каждом подъезде отдельный вертикальный слаботочный канал;
В доме есть подвальное помещение.

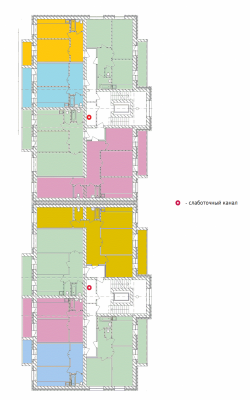

План дома рис. 1.




2. Организация подключения к домовой сети.



Волокна от домового оптического распределительного шкафа (ОРШ) до квартир абонентов должны быть проложены без разветвления сплиттерами, в домовом кроссе каждое волокно, кроме резервных, маркируется в соответствии с номером квартиры, в которое идет это волокно.



3. Схема организации сети.



Домовой шкаф (ОРШ) размещен в подвале здания на несущей стене, разделяющей подъезды. Ёмкость домового шкафа должна обеспечивать возможность подключения всех абонентов. В ОРШ концы волокон распределительного кабеля  свариваются с пигтейлами. Пигтейлы маркируются в соответствии с номером квартиры в которую идут сваренные с ними волокна. К резервным волокнам тоже привариваются пигтейлы, и на них тоже наносится маркировка. От шкафа до входов в вертикальные слаботочные каналы распределительные кабели идут по кабельным коробам. Схема размещения элементов сети в подвале изображена на рис. 2.






Далее распределительный кабель по слаботочному вертикальному каналу идет вверх до чердака. На каждом этаже в нише слаботочного канала устанавливается этажный бокс, в котором волокна из распределительного кабеля соединяются с волокнами абонентского кабеля через пигтейлы этажного бокса. В этажном боксе волокна маркируются в соответствии с номером квартиры, в которые они идут. Для более быстрого определения мест повреждения сети каждое активное волокно в домовом и этажных боксах имеет разъемные соединения.



В каждую квартиру идет отдельный абонентский кабель. По общему коридору абонентский кабель прокладывается в кабельных коробах, в квартиру заходит на уровне плинтуса. В квартире прокладывается в плинтусах и стальных порогах, далее заходит в абонентскую оптическую розетку. Волокно абонентского кабеля сваривается с пигтейлом в розетке. Оптическая розетка устанавливается возле входной двери рядом с розеткой электропитания для подключения ONU. Оптическая розетка с помощью патч-корда соединяется с ONU.



Продолжение следует...


Link to post
Share on other sites
4. Оборудование и материалы.

Комплектация домового шкафа:
  • Шкаф ОРШ-ПВК-192(6) - 1 шт;
  • Модуль откидной  К-08SC-8SC/APC-8SC/APC - 1 шт.
  • Модуль откидной  К-32SC-32SC/APC-32SC/APC - 4 шт. В результате количество подключаемых волокон распределительного кабеля — 128. В случае необходимости есть возможность установки еще 1 модуля, таким образом увеличить ёмкость шкафа до 160 волокон.

Распределительный кабель:

  • КСО-Вннг(А)-HF-В-72(12х6)Е6-0,3/0,5-0,5 - 200 м.

Кабельный короб в подвал:

  • СП 25х50  - 50 м.

Этажный бокс:

  • БЭН-16-2 SC- (в комплекте пигтейлы 5 SC/APC, розетки 5 SC/APC) - 20 шт.

Абонентский кабель:

  • ОКВС-АР/ПНГ-А1/ПНГ-0,4 - 1500 м.

Кабельный короб для этажей:

  • Кабель-канал 20х10 из ПВХ не распространяющего горение - 500 м.

Оптическая розетка:

  • ОАР-1-SC-SC/APC (с пигтейлом) - 100 шт.

Патч-корды:

  • SM/2,0 мм-SC/APC-SC/APC-2,0 м - 100 шт.


Продолжение следует...

Edited by uacity
Link to post
Share on other sites

5. Схема разварки волокон.

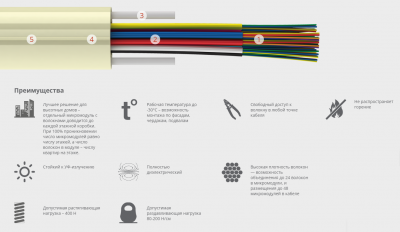

В данном примере используем кабель с многоволоконными мягкими модулями. Такого типа кабель, лучшее решение для высотных домов – отдельный микромодуль с волокнами доводится до каждой этажной коробки. При 100% проникновении число микромодулей равно числу этажей, а число волокон в модуле – числу квартир на этаже.

В данном примере кабель на 12 микромодулей, в каждом из которых 6 волокон.






1. Оптическое волокно.

2. Микромодули.

3. Стеклопластиковые прутки.

4. Безгалогенная оболочка, не распространяющая горение.

5. Риски (указание мест вскрытия кабеля).



На каждом этаже рассматриваемого здания из распределительного кабеля в этажный бокс выходит один микромодуль. Схема распределения микромодулей распределительного кабеля по этажам представлена на рис. 3. Розовый и бирюзовый микромодули — запасные.

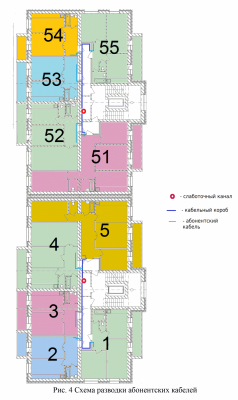

На рис. 4 изображена схема расположения абонентских кабелей и нумерация квартир первого этажа.






В квартиры 1, 51 и во все квартиры расположенные над ними, - 6, 11, 16, 21, 26, 31, 36, 41, 46, 56, 61, 66, 71, 76, 81, 86, 91 и 96, с волокном абонентского кабеля соединяется синее волокно из соответствующего этажу микромодуля распределительного кабеля (рис. 3).



В квартиры 2, 52 и во все квартиры расположенные над ними,-  7, 12, 17, 22, 27, 32, 37, 42, 47, 57, 62, 67, 72, 77, 82, 87, 92 и 97, с волокном абонентского кабеля соединяется оранжевое волокно из соответствующего этажу микромодуля распределительного кабеля (рис. 3).



В квартиры 3, 53 и во все квартиры, расположенные над ними,- 3, 8, 13, 18, 23, 28, 33, 38, 43, 48, 58, 63, 68, 73, 78, 83, 88 93 и 98, с волокном абонентского кабеля соединяется зеленое волокно из соответствующего этажу микромодуля распределительного кабеля (рис. 3).

В квартиры 4, 54 и во все квартиры, расположенные над ними,- 9, 14, 19, 24, 29, 34, 39, 44, 49, 59, 64, 69, 74, 79, 84, 89, 94 и 99, с волокном абонентского кабеля соединяется коричневое волокно из соответствующего этажу микромодуля распределительного кабеля (рис. 3).

В квартиры 5, 55 и во все квартиры, расположенные над ними,- 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 65, 70, 75, 80, 85, 90, 95 и 100, с волокном абонентского кабеля соединяется серое волокно из соответствующего этажу микромодуля распределительного кабеля (рис. 3).

Белое волокно в каждом микромодуле — запасное.

На рис.5 показан абонентский участок от оптического этажного бокса до розетки абонента.

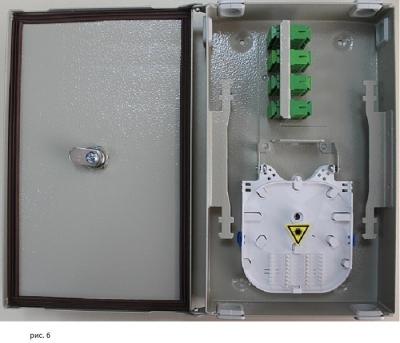

На рисунках 6, 7 и 8 варианты используемых этажных коробок. Рис. 6 бокс с адаптерами, рис. 7 под сварку и рис.8 под сварку и под трубы для своих стояков.

post-3981-0-29719100-1491394158_thumb.jpgpost-3981-0-57233100-1491394171_thumb.jpgpost-3981-0-00825600-1491394182_thumb.jpg

Продолжение следует...
