Свободные бригады


Recommended Posts

  • Replies 198
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Мы всё сделали как требовал заказчик и другого решения там не было . и поверьте там всё сделано так что он (кабель ) провесит без особого труда 1000 лет ! кабель 13.5 кН на разрыв на спиральных зажима

вот это было интересно . болота и каналы

Posted Images

В 21.10.2018 в 17:08, Ocean сказал:

Интересно, у кого какой метод размотки барабана, делитесь.

Мы брали палку или трубу вставляли  во внутрь, один катушку держит, второй выматывает)

Link to post
Share on other sites
  • 4 weeks later...
  • 2 weeks later...
  • 1 month later...
  • 3 weeks later...
13 минут назад, Ocean сказал:







что то для кс кабель скромный ! где масштаб ?:а так молодцы !

Link to post
Share on other sites
  • 1 month later...
  • 2 months later...
В 31.05.2020 в 15:33, Ocean сказал:




Волокна под стяжку ?

FRP -  напрямую под болт ?



Цитата








Ну сколько раз говорить ???? модули оборачиваем изолентой перед тем как под стяжку ....

Они (модули) - тоже играют ....



ЗЗЫ: Ну что мешает выбрать правильную гильзу ???

         60/40   - это практичесски весь типоразмер ... иметь запас !правильных! гильз ... - религия не позволяет ?

Edited by Учумелые ручки
Link to post
Share on other sites
В 16.08.2020 в 23:13, Ocean сказал:




ППППППППС: Да нихрена не молодцы .... :(

Маленкая (0,2 - 0,3 м.) полупетля поверх траверсы !!! - Вот стандарт !!!

Даже если соскользнет (разломется) клин - провиснет слегка и всё ...

БОЛЬШИЕ ПЕТЛИ! ПОД/ВОКРУГ траверсы ... При обрыве/соскальзывании/ и т.д. - Делают "затяг"/"обрыв" и прочие неприятности ...



Это не говоря уже о тех кто "подряжает" "тянульщиков" ....

Мелочь; 0,5-0,8 метров (лишка) на каждой опоре такой !неправильной петли! ... Да на 30 км .... (33 опоры на км. * 0,5 лишка * 30 = ~ 500 метров лишка кабеля ... + работа :) )

  • Like 1
Link to post
Share on other sites
2 часа назад, Учумелые ручки сказал:

Маленкая (0,2 - 0,3 м.) полупетля поверх траверсы !!! - Вот стандарт !!!

Паз куда вкладываться кабель в натяжитель смотрит вниз или вверх?

Link to post
Share on other sites
22 часа назад, Учумелые ручки сказал:



ППППППППС: Да нихрена не молодцы .... :(

Маленкая (0,2 - 0,3 м.) полупетля поверх траверсы !!! - Вот стандарт !!!

Даже если соскользнет (разломется) клин - провиснет слегка и всё ...

БОЛЬШИЕ ПЕТЛИ! ПОД/ВОКРУГ траверсы ... При обрыве/соскальзывании/ и т.д. - Делают "затяг"/"обрыв" и прочие неприятности ...



Это не говоря уже о тех кто "подряжает" "тянульщиков" ....

Мелочь; 0,5-0,8 метров (лишка) на каждой опоре такой !неправильной петли! ... Да на 30 км .... (33 опоры на км. * 0,5 лишка * 30 = ~ 500 метров лишка кабеля ... + работа :) )

Не панацея) Если вдоль тарасы я б очень не рекомендовал сверху траверсы короткую полупетлю тем кто идет "вторым номером", либо просто если подвес с стороны тротуара.. Если проскользнет, то да, повиснет. А вот ели в стоб вьедут, то будет не епля в одной точке , а просто дастишфантастиш ))

  • Like 1
Link to post
Share on other sites
On 12/4/2020 at 2:16 PM, Учумелые ручки said:



ППППППППС: Да нихрена не молодцы .... :(

Маленкая (0,2 - 0,3 м.) полупетля поверх траверсы !!! - Вот стандарт !!!

Даже если соскользнет (разломется) клин - провиснет слегка и всё ...

БОЛЬШИЕ ПЕТЛИ! ПОД/ВОКРУГ траверсы ... При обрыве/соскальзывании/ и т.д. - Делают "затяг"/"обрыв" и прочие неприятности ...



Это не говоря уже о тех кто "подряжает" "тянульщиков" ....

Мелочь; 0,5-0,8 метров (лишка) на каждой опоре такой !неправильной петли! ... Да на 30 км .... (33 опоры на км. * 0,5 лишка * 30 = ~ 500 метров лишка кабеля ... + работа :) )

А можно поинтересоваться где вы прочитали что такие стандарты? Есть разный кабель под разные натяжитель и в соответствии под ваш материал нужно использовать разные стандарты!

Но согласен петля должна быть! на месте инженера КС я бы не принял, без петли изоляция кабеля будет нарушена

Edited by DmitriiD
Link to post
Share on other sites

Ну как бы вообще компенсационная петля не для этого. Очень сомневаюсь что полупетля справится с температурным перераспределением. В полной петле при укорочении зимой и удлинении летом оболочки, и летом в жару день/ночь, волокно "замыкается" трением на внутреннюю или внешнюю сторону радиуса петли. И собственно не убегает в произвольную сторону. На полупетле не уверен, что это сработает. У соседей наблюдал что через пару тройку лет пучком натянутых волокон вырывало даже тубы с кассет с одной стороны линка.

А там каждый хозяин барин. Делайте как хотите, можно и сэкономить конечно 500м "лишки", но себе ж строите😉 Мы делаем полную петлю радиусом 20-25см снизу траверсы. Что собственно дает температурную компенсацию и возможность при сбивании столба машиной и его падении проскользнуть кабелям вниз не разрываясь об столб или саму траверсу(при монтаже сверху). А блин наши местные алкаши чето очень не любят столбы🤣🤣🤣

Edited by hex@set
Link to post
Share on other sites
  • 3 weeks later...
В 06.12.2020 в 13:43, hex@set сказал:

Ну как бы вообще компенсационная петля не для этого. Очень сомневаюсь что полупетля справится с температурным перераспределением.

Для єтого есть "бублики" через 500-700 метров...



Цитата

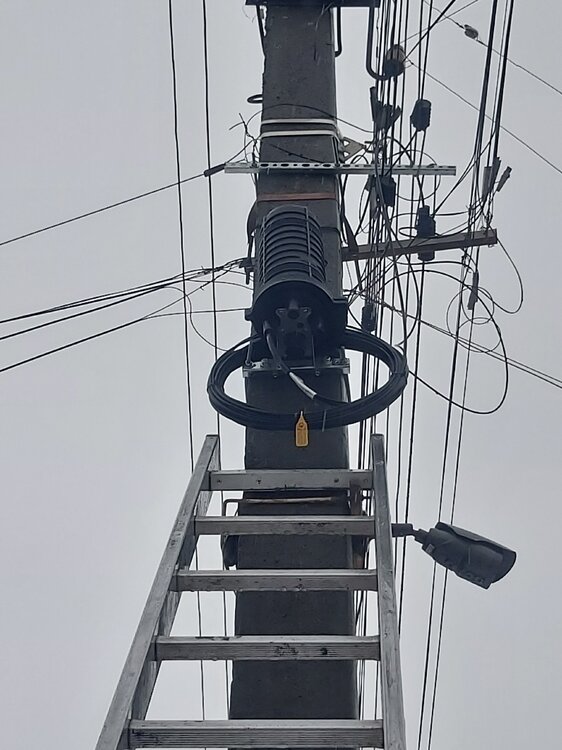

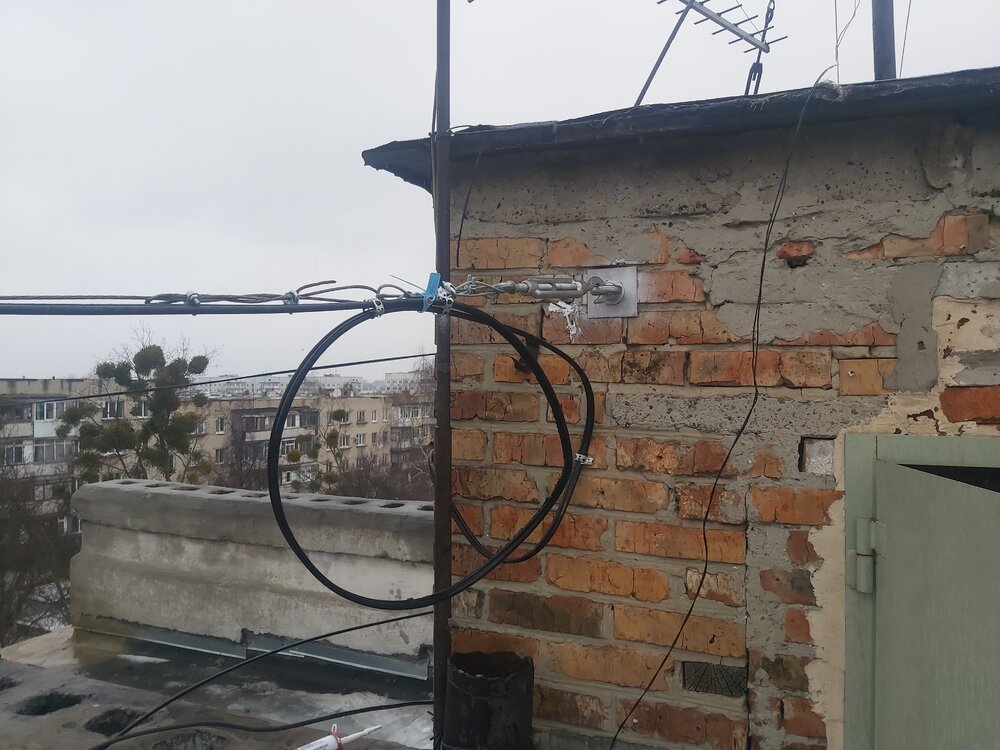

Мы делаем полную петлю радиусом 20-25см снизу траверсы. Что собственно дает температурную компенсацию

Чем отличается верхняя петля от нижней при температуре ?



Ну и да ... при "сбивании столба" никакая петля не спасает ...

А от от "проскальзывания" в клине или от "распадания клина" , - "верхняя" таки спасает ...

Таки как кабель "зависает" на траверсе ...., а не падает вниз ...

Edited by Учумелые ручки
Не дописал
  • Like 1
Link to post
Share on other sites
Только что, Учумелые ручки сказал:

Для єтого есть "бублики" через 500-700 метров...



Чем отличается верхняя петля от нижней при температуре ?

Да бублики частично компенсируют дрейф в кабеле.

Полное кольцо на столбе = плавная компенсация по всей линии. Верхняя ПОЛУпетля отличается от нижней ПОЛНОЙ ПЕТЛИ (читай кольца), тем, что полная петля блокирует движение волокна как при температурном расширении оболочки кабеля, так и при ее сжатии.

Полупетля (хоть сверху хоть снизу) , только частично притормаживает,и то только при укорачивании оболочки кабеля .Что собственно совершенно не мешает волокну "утечь" в произвольную сторону где сопротивление трения при температурных деформациях оболочки кабеля окажется выше. Также полупетля совешено бесполезна при повисе линии на "наклонных" ландшафтах. Волокно беспрепятственно "стечет" в низ.

Link to post
Share on other sites
2 минуты назад, hex@set сказал:

Полное кольцо на столбе = плавная компенсация по всей линии.

Спорное утверждение, как на меня, уж извините ...



2 минуты назад, hex@set сказал:

Верхняя ПОЛУпетля отличается от нижней ПОЛНОЙ ПЕТЛИ (читай кольца), тем, что полная петля блокирует движение волокна как при температурном расширении оболочки кабеля, так и при ее сжатии.

Сорян, есть  расчеты, или ... Мне просто не известно чем полная петля (кольца) от полу-петли (!читай! = при равномерном горизонте) различается ...

Тем более на не продолжительных (от бокса к боксу) линиях ...



2 минуты назад, hex@set сказал:

Полупетля (хоть сверху хоть снизу) , только частично притормаживает,и то только при укорачивании оболочки кабеля .Что собственно совершенно не мешает волокну "утечь" в произвольную сторону где сопротивление трения при температурных деформациях оболочки кабеля окажется выше. Также полупетля совешено бесполезна при повисе линии на "наклонных" ландшафтах. Волокно беспрепятственно "стечет" в низ.

Вот тут трудно с Вами не согласиться. 1050% правы, полупетли - не панацея от "частичного утекания" волокна ...

Спасают только кольца (пусть и 1-2) перед подьемом/спуском ....



Но вот что интерестное, что чаще случается:?

 Провис кабеля, обрыв клина, сбитие одной опоры ....

 Или "плавное утекание" волокна ?



В первом случае процентов на 70-80 спасает "верхняя" полупетля ...

Во втором случае (при кривых руках) - нижняя ПОЛНАЯ петля (спорно)



В первом случае мы страхуемся от непредвиденных обстоятельств ...

Во втором - От "криворукости монтажа" ...



ПС: Кстати, если !везде! брать !полную! петлю снизу ...

       Статистически ктати ... При обрыве (проскальзыванию) клина, сбитии опоры, и пр ...

       Кабель провисает насколько - что это практичесски 100% обрыв  (кабель провисает ниже 4х метров от проезжей части) и это не считая заломов кабеля во время рывка на петле ...



      Что на это скажите ?

Link to post
Share on other sites
Только что, Учумелые ручки сказал:

Спорное утверждение, как на меня, уж извините ...



Сорян, есть  расчеты, или ... Мне просто не известно чем полная петля (кольца) от полу-петли (!читай! = при равномерном горизонте) различается ...

Тем более на не продолжительных (от бокса к боксу) линиях ...



Протяните руками нагруженное волокно через петлю, и попробуйте его переместить туда сюда) Потом повторите опыт через свою полупетлю. Сами поймете в чем разница и как это работает.
Я не собираюсь с вами спорить, соглашаться или не соглашаться .
Я всего лишь объяснил , для чего они существуют.
Хотите, делайте полупетли сверху)
ЗЫ
И кстати просто кольца перед подъемом и спуском, тоже не гарантия против утекания волокна. Есть тому многочисленные живые примеры, и физическое объяснение процесса.

Link to post
Share on other sites
