UPS 12V для більшості моделей комутаторів D-Link , juniper , Cisco


livan

Recommended Posts

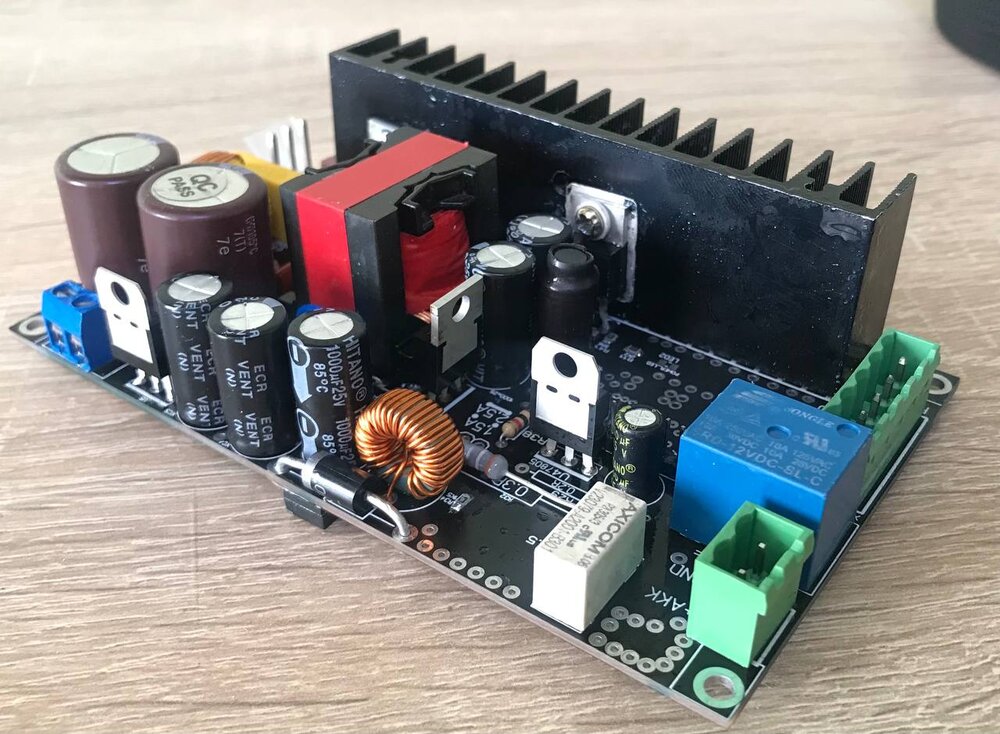

Хочу показати нашу розробку: UPS 12V +5в для Телекомунікаційне обладнання: D-Link , juniper , Cisco  .  Підключається до зовнішнього акумулятора. Мінімальна ємність - 9 Ач.

                                                                                                                           UPS-DC12
     Джерело безперебійного живлення для роутерів, комутаторів, модемів, камер, реєстраторів, ONU, NAS і іншого устаткування до 100Вт;

Резервування обладнання через роз'єм RPS, або інші пропрієтарні роз'єми.
Рекомендується використовувати свинцево-кислотні акумулятори SLA (VRLA) AGM і GEL типів ємністю від 9 Ач до 100 Ач;
Заряд акумулятора в режимі CC / CV;
Холодний старт від акумулятора (напруга на клемах АКБ> 12.0V);
Металевий корпус
активне охолодження

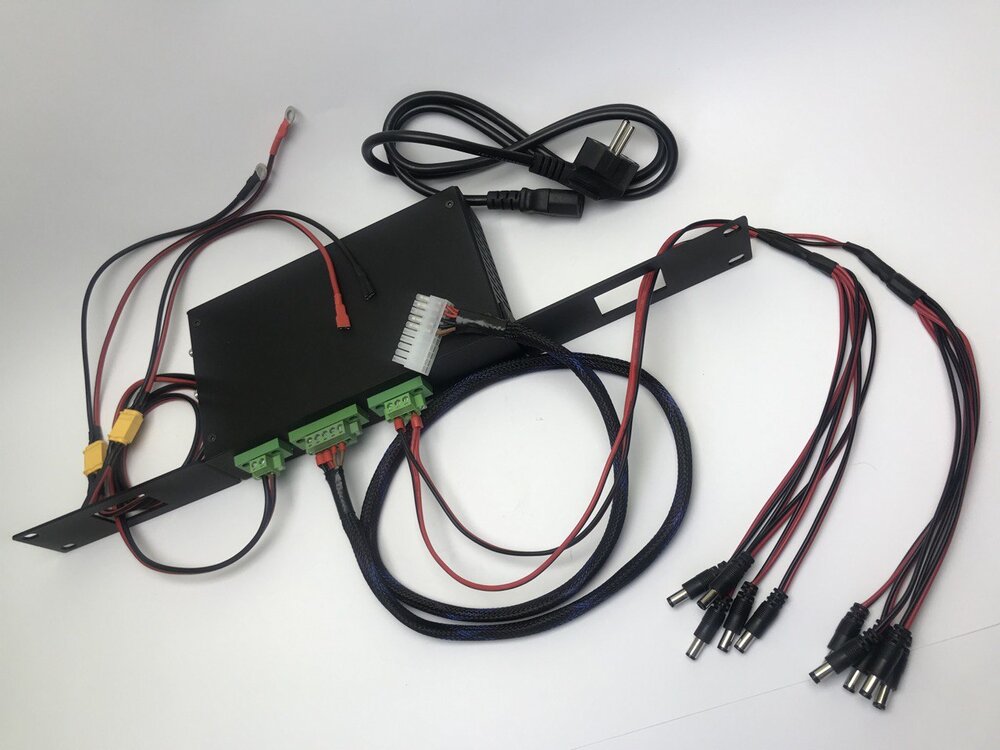

Для підключення навантаження є два роз’єми:

Вихід гарантованого живлення 13.8V (100 Вт max)
Вихід гарантованого живлення 1-13V з можливістю регулювання (70Вт max )
Повна потужність ( 100 Вт ) доступна як з одного роз’єму так і з двох паралельно.

Рекомендується використовувати свинцево-кислотні акумулятори SLA (VRLA) AGM і GEL типів.

Характеристики:
 - Вхід : 180 В ~ 260 В змінного струму 1,5 А макс. 50/60 Гц
 - Вихід на пристрій : Постійний струм від 13,8 В до 100Вт
 - Вихід на батарею: 13,8 В, 1,2 А / 2,5 А
 - Ефективність від батарей: 98%
 - Захист: від короткого замикання; від перевантаження по виходу; від перенапруги; від глибокого розряду АКБ; від перезаряду АКБ: від переполюсовки акб;
 - Напруга відключення АКБ: 10,8 В
 - Старт від акумулятора: при напрузі > 12.0V на клемах АКБ

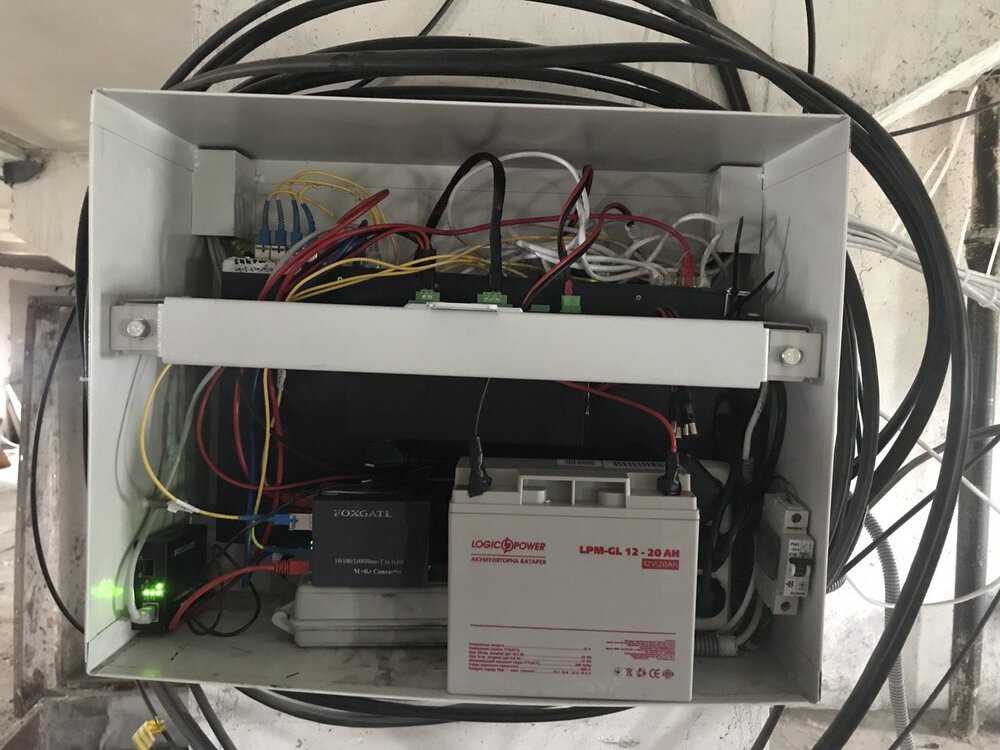

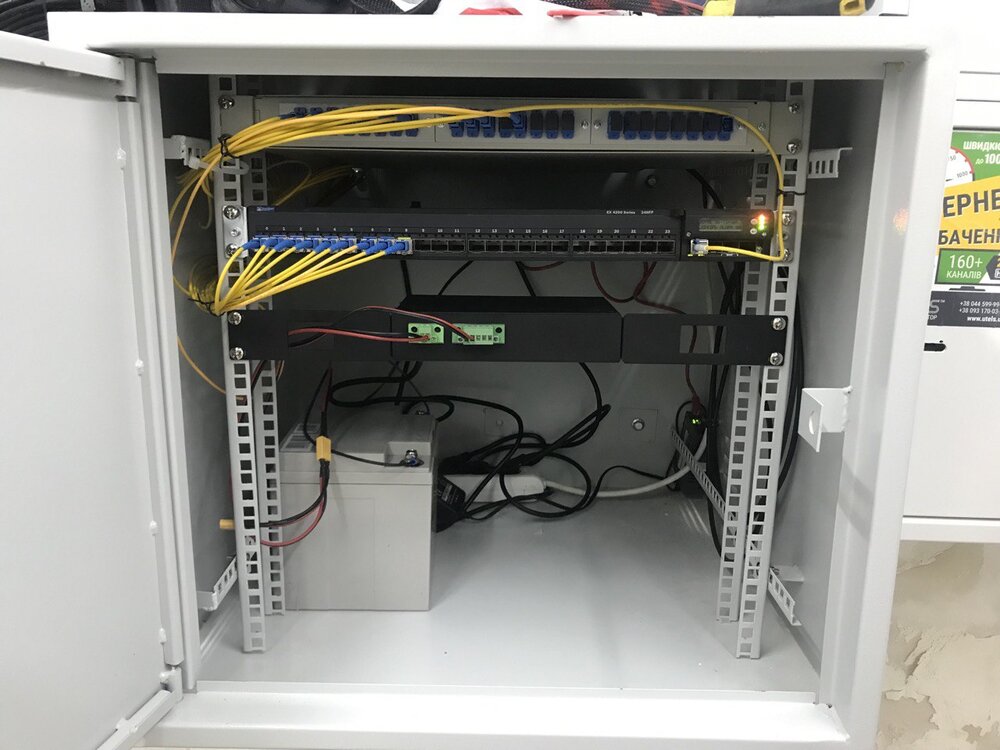

Пристрій розроблявся спеціально на замовлення Українського інтернет провайдера, успішно експлуатується понад 2 роки. Більше 100 телекомунікаційних майданчиків за допомогою  UPS-DC12 мають час безперебійного живлення від 4 годин.

Пристрій можемо модернізувати під конкретні запити замовника.

На даний момент розробляємо  вбудовану систему моніторингу ( температура, напруга АКБ, наявність мережі 220v, датчик відкриття дверей ).

Хотілося б почути відгуки про даний девайс.  Щоб ви хотіли додати в даний пристрій? Можемо за індивідуальною домовленістю надати зразок для тестування.

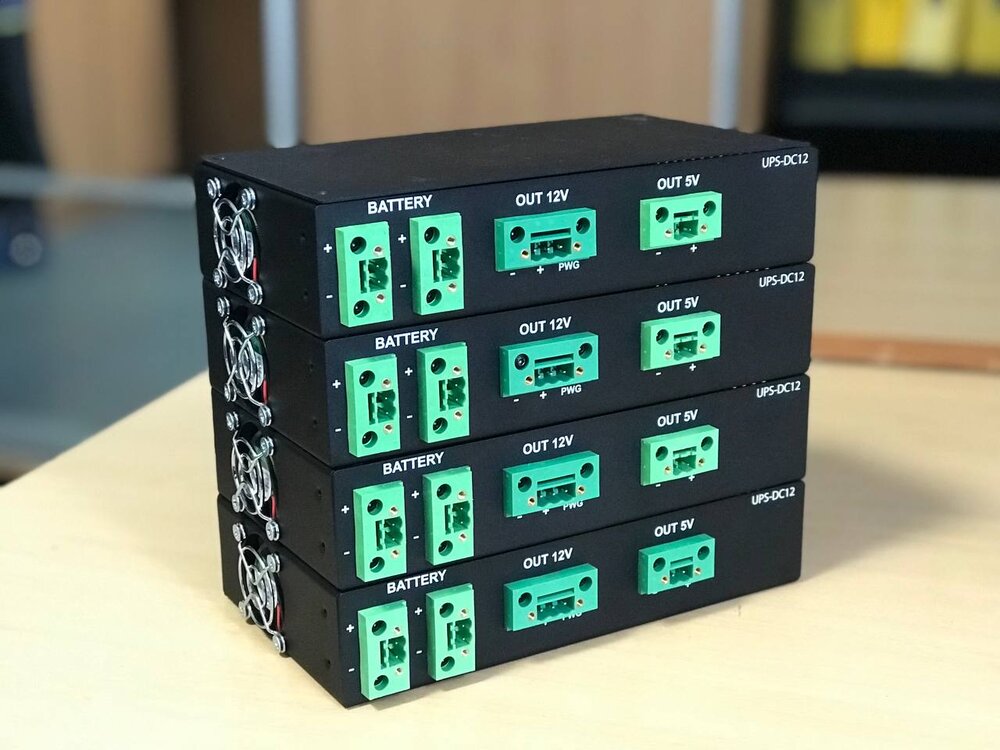

photo1662117045 (2).jpeg

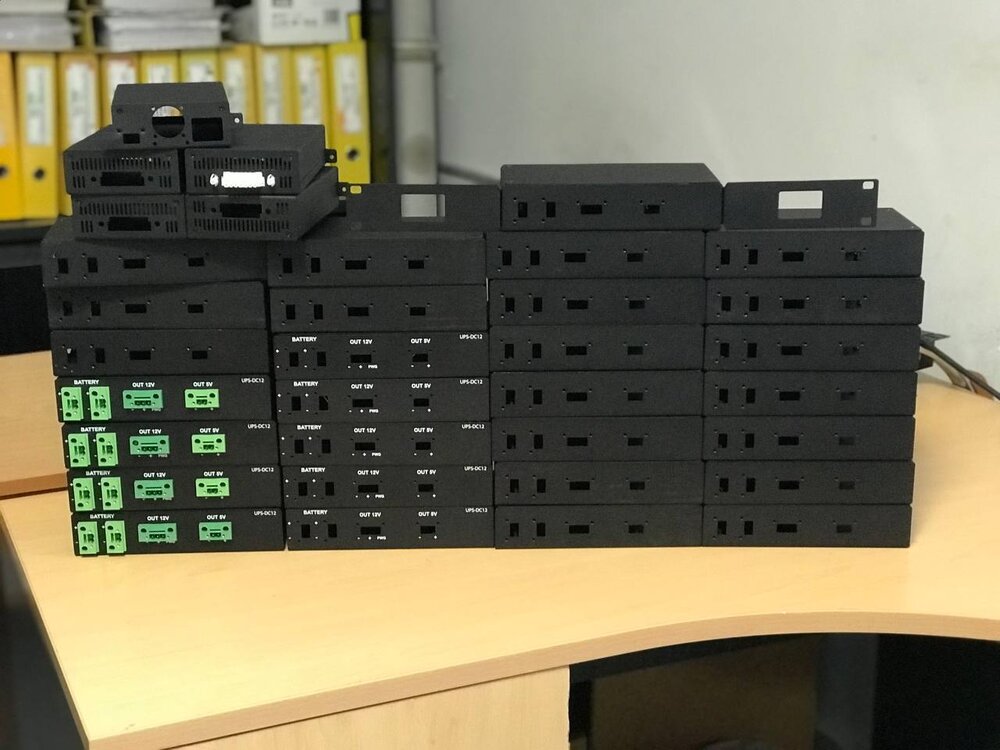

photo1662117045 (1).jpeg




  • Like 1
Link to post
Share on other sites
19 минут назад, fet4 сказав:

Стабилизация напряжения при работе от батареи есть?



Інтегрованого стабілізатора напруги при роботі від АКБ не має.  При розробці пристрою головним критерієм було високий ККД роботи від АКБ і мінімізація затрат. Вихідний діапазон напруги в межах роботи АКБ ніяк не впливає на роботу мережевого обладнання. При потребі замовника можемо додати в схему пристрою .

Link to post
Share on other sites

Цена? Умеет ли подавать External Power Good тем же D-Linkам? Расширение входного диапазона для работа от 100 до 260 В как у большинства блоков питания в коммутаторах?

Link to post
Share on other sites
15 минут назад, Prihod сказав:

Цена? Умеет ли подавать External Power Good тем же D-Linkам? Расширение входного диапазона для работа от 100 до 260 В как у большинства блоков питания в коммутаторах?

Ціна тут https://www.olx.ua/d/uk/obyavlenie/ups-ibp-dbzh-12-volt-IDLA8TM.html?bs=olx_pro_listing . Блок має 1 пін на виході,  на якому формується сигнал External Power Good  (3.3v );  Блок проходив тестування на вхідних напругах в межах 170-260v, на 100v тести не проводили.

Link to post
Share on other sites
2 часа назад, livan сказав:

Ціна тут https://www.olx.ua/d/uk/obyavlenie/ups-ibp-dbzh-12-volt-IDLA8TM.html?bs=olx_pro_listing . Блок має 1 пін на виході,  на якому формується сигнал External Power Good  (3.3v );  Блок проходив тестування на вхідних напругах в межах 170-260v, на 100v тести не проводили.

розходимось з таким прайсом купляємо далі пролайн)

  • Like 3
Link to post
Share on other sites
58 минут назад, Інет.укр сказав:

розходимось з таким прайсом купляємо далі пролайн)

Якщо мова йде за цей блок  ( Блок бесперебойного питания Proline DC UPS 90W) його ціна зараз 2200грн. За таку ціну отримуємо плату в металевому корпусі.  Із мінусів

- не має кріплення в стійку

- пасивне охолодження

- не має вбудованих 5в

- Кабелі для підключення обладнання продаються окремо .

Якщо комусь потрібний подібний формат можемо виготовити дешевше.

Link to post
Share on other sites
37 минут назад, nedoinet сказав:

Либо equicom. Смотря шо надо

Дайте посилання на DC UPS з ККД 98%  від equicom. Нічого подібного в них я не знайшов(

Link to post
Share on other sites
15 минут назад, Інет.укр сказав:

https://proline.biz.ua/ef9012

такого хватає для новіших олтів https://proline.biz.ua/ef6012



Це завсім різні речі. Це UPS плата яка монтується в середину обладнання. Я пропоную готовий комплект який можна адаптувати під різні типи обладнання. ( тех завдяння при розробці було таке)

  - ККД від АКБ не менше 98%

  - обладнання Juniper EX2200 + 10 медіа конверторів

- кріплення в стійку

- надійні розєми, які фіксуються

- активне охолодження

Плати пролайн не погані , самі їх використовували але це не готові рішення.

  • Like 1
Link to post
Share on other sites
годину тому, Туйон сказав:

В наши времена, когда доллар за 40 а интернет по 100 (а кое где и дешевле, вчера сам видел), зачастую нет возможности переплачивать. Увы.



Переплата це коли з двох пристроїв з однаковою характеристикою ми вибираємо той що має більшу ціну . Наприклад як тут

- Proline Блок  для OLT BDCOM GP3600-й - ціна 3600грн

https://www.olx.ua/d/uk/obyavlenie/ups-blok-bespereboynogo-pitaniya-dlya-bdcom-3600-serii-IDLQmAp.html?bs=olx_pro_listing - ціна  2800грн

В такому випадку переплата 800грн.

Edited by livan
Link to post
Share on other sites
16 часов назад, livan сказал:

Це завсім різні речі. Це UPS плата яка монтується в середину обладнання. Я пропоную готовий комплект який можна адаптувати під різні типи обладнання. ( тех завдяння при розробці було таке)

  - ККД від АКБ не менше 98%

  - обладнання Juniper EX2200 + 10 медіа конверторів

- кріплення в стійку

- надійні розєми, які фіксуються

- активне охолодження

Плати пролайн не погані , самі їх використовували але це не готові рішення.

Плату от Пролайна или Meanwellа можно прикрутить в корпус от горелого Тп-Линка и добавить парочку кулеров 40*40 на 12 Вольт и они станут стоечными и с активным охлаждением, для 5 Вольт (кому они нужны) можно в этот же корпус добавить DC-DC понижалку и добавить недостающие разъемы.

  • Like 2
Link to post
Share on other sites

Подскажите пож, есть опыт использования вашего ибп с MIKROTIK ROUTERBOARD CRS305-1G-4S+IN?

Какая ориентировочная продолжительность работы от АКБ 50А-ч?

Edited by ГрозаИнтернета
Link to post
Share on other sites
10 часов назад, ГрозаИнтернета сказал:

MIKROTIK ROUTERBOARD CRS305-1G-4S+IN?

Этому зверю вообще пофиг на питание и в этом ИМХО один из главных плюсов Микротика.

Он работает и от 9В и от 12В и от 24В, больше не пробовал.

Тем более у него аж ТРИ входа по питанию.

  • Like 1
Link to post
Share on other sites
11 часов назад, ГрозаИнтернета сказав:

Подскажите пож, есть опыт использования вашего ибп с MIKROTIK ROUTERBOARD CRS305-1G-4S+IN?

Какая ориентировочная продолжительность работы от АКБ 50А-ч?

Доброго дня. Резервували подібні моделі. Час автономної роботи   +-30годин з розрахунку 18ват потужності.

  • Like 1
Link to post
Share on other sites
2 часа назад, Туйон сказал:

Этому зверю вообще пофиг на питание и в этом ИМХО один из главных плюсов Микротика.

Он работает и от 9В и от 12В и от 24В, больше не пробовал.

Тем более у него аж ТРИ входа по питанию.

На самом микроте указано питание 12-57в. Как вы его от 9 вольт запускали? На свой страх и риск? Или это были другие модели? У этого 4*10G.

Link to post
Share on other sites
18 минут назад, ГрозаИнтернета сказал:

На самом микроте указано питание 12-57в. Как вы его от 9 вольт запускали? На свой страх и риск? Или это были другие модели? У этого 4*10G.

А какой там может быть риск? Что уйдет в ребут при нагрузке?

Под рукой валялся БП 9 вольт 1 ампер.

Мне надо было включить микрот  для проверки и настройки.

Я включил, он работал. Риск там будет если я ему 60 вольт и выше влуплю, хотя думаю 60 он таки выдержит.

При этом была поднята медь 1г и 2 модуля по 10г.

Ещё добавлю.

У меня есть узел где редко и нечасто но пропадает свет.

Раз-два в месяц по 10 минут.

В один из входов 305-го вставлен БП на 24 вольта, наверное родной.

Во второй из входов вставлен АКБ 12 вольт кислотный, насколько помню на 7 АЧ.

Он уставший уже, я его подлечил подливанием водички и циклами разряд/заряд.

Но суть в том что по хорошему его бы в мусор, но жалко природу свинцом загрязнять )

Пока работает всё в норме - микрот не потребляет ничего от АКБ.

Как пропадает питание - тут же подхватывает АКБ без ребута.

Раз в год или чуть чаще  я прихожу и меняю АКБ на такой же, заодно делаю ревизию (замеры сигналов, чистка от паутины и т д).

Дешево и сердито.

Если бы там были проблемы почаще со светом - я бы сваял какой нить самодельный ИБП на банках лития и БМС.

  • Like 1
Link to post
Share on other sites
  • 2 months later...

Кто-то пользовался ИБП powerline 12в 20А 240Вт (заряд 0,7-10А)? Выглядит приятней Proline DC UPS 90W на бумаге: выход 240 ватт против 78 и зарядка батареи 10А против 2,5, на цену пофиг. А как дела обстоят в реальности?

Edited by andrey shevchenko
Link to post
Share on other sites
  • 1 month later...

Хтось із вас задумовувався, скільки проживе АКБ при поточних графіках і тривалості відключень?



Звичайний AGM, якщо ви будете його всажувати регулярно, прослужить від 3 до 6 місяців.

  • Like 1
  • Thanks 1
Link to post
Share on other sites
9 часов назад, DVSGROUP сказал:

Звичайний AGM, якщо ви будете його всажувати регулярно, прослужить від 3 до 6 місяців.

Так в том то и дело, что приходится брать акк с хорошим запасом по емкости, чтобы а) во время выключения не высаживать акк на значительную емкость б) во время включения успеть подзарядить номинальным током. И это при условии, что акк будет стоять в помещении при плюсовой температуре. Но так как сейчас приходится брать что есть и костылить как придется,  то ресурсом акка  придется пожертвовать, но на полгода его спокойно должно хватить.

  • Like 1
