Напряжение на батареях UPSa

[MICROWATT 765]

Вот лог замеров напряжений на батареях



До установки балансира:

13.34 13.51 13.68 13.41 13.48 14.00 13.48 13.85 - разброс 0.66в

Спустя 24 часа после установки:балансира от MICROWATT:

13.57 13.67 13.61 13.58 13.55 13.56 13.57 13.61 - разброс 0.12в

Вроде чисто по арифметике разброс в конце 13.67-13.55 =0.012вольта.  В десять раз меньше.

 12 милливольт - близко к теоретическим возможностям балансировщика. Да, такой разброс можно считать практически идеальным.

 И это, приятно увидеть портрет не батареи, а самого балансировщика

[KaYot 3 606]





Вот лог замеров напряжений на батареях



До установки балансира:

13.34 13.51 13.68 13.41 13.48 14.00 13.48 13.85 - разброс 0.66в

Спустя 24 часа после установки:балансира от MICROWATT:

13.57 13.67 13.61 13.58 13.55 13.56 13.57 13.61 - разброс 0.12в

Вроде чисто по арифметике разброс в конце 13.67-13.55 =0.012вольта.  В десять раз меньше.

 12 милливольт - близко к теоретическим возможностям балансировщика. Да, такой разброс можно считать практически идеальным.

 И это, приятно увидеть портрет не батареи, а самого балансировщика





Все-таки калькулятор говорит что 13.67-13.55 = 0.12в,

Портрет девайса тоже есть, не выкладывал из этических соображений. Вот он.





Как по мне - конструктив в виде бескорпусной платы с клеммниками достаточен, упаковка в корпус дополнительных удобств в плане эксплуатации не даст, а подключение усложнит(оно и так не тривиальное).

[MICROWATT 765]

И вправду! Вода кипит все-таки при 100 градусах, 90 градусов - прямой угол, мой калькулятор не так считает. Разбогатею на балансирах- куплю новый.

 Хм.. великоват разброс. Должно свестись к 15-20 милливольтам со временем. Возможно, проварить за сутки такую емкость батарей не удается. Общая мощность балансировщика где-то 20Ач в сутки. Если разделить на 8 батарей это по 2.5Ач на батарею. Для 120Ач батареи это немного, выровнять разбаланс в 10% емкости потребуется 3-4 дня.
 Мощность - дело наживное. Важно было проверить сам принцип.
 Хорошая особенность принципа в том, что в схеме нигде нет точных измерений или эталонных компонентов. Никаких точных настроек или старения со временем. Выравнивание идет активное (у перезаряженных отнимается, к недозаряженным ток добавляется) и почти без бесполезных потерь в тепло.
 Недостаток -  технологический, очень сложная намотка, трудоемко.

 Для 24 и 48-вольтовой версии немного легче, вроде и корпус удобный просматривается. 96 - посложнее.
 Кто-то тут говорил, что есть системы и выше 96 вольт. Это какие?

[rsst 404]

куплю балансировщик на 8 аккумов, на 3 аккума.

[KaYot 3 606]

Смотрим каталоги по 'народным' производителям:

http://rucelf.prom.ua/g151852-istochniki-besperebojnogo-pitaniya

RUCELF UPO-II-1000-36-EL - 1кВт, 36В

RUCELF UPO-II-2000-72-EL - 2кВт, 72В

RUCELF UPO-II-3000-96-EL - 3кВт, 96В - моя модель

RUCELF UPO-II-6000-192-EL - 6кВт, 192В

RUCELF UPO-II-10000-192-EL - 10кВт, 192В

http://www.fenixred.com.ua/index.php?option=com_sobi2&sobi2Task=sobi2Details&catid=3&sobi2Id=55&Itemid=

Mega-Vision MEV-2000 - 2кВт, 96В

Mega-Vision MEV-3000 - 3кВт, 96В

Mega-Vision MEV-6000 - 6кВт, 240В

Mega-Vision MEV-10000 - 3кВт, 240В



Т.е. недорогие UPSы из приличных потребляют 48-96в, все что свыше 3кВт - под 200 вольт.

Відредаговано 2013-03-28 10:44:39 KaYot

[Гайджин 574]

Кто-то тут говорил, что есть системы и выше 96 вольт. Это какие?

108 В.

[MICROWATT 765]

Угу, спасибо. Теоретически пределов нет, но под 240 вольт нужно намотать 22обмотки! И класс изоляции уже другой.
 108 вольт? Наверное это те же 96 по номиналу, 8 батарей. Неужели и 9 батарей кто-то удосужился применить?

[KaYot 3 606]

Ну "стандарт"(а точнее самый популярный размер) в любом случае 48 и 96 вольт, это наиболее распространенные 1.5 - 3кВт УПСы средней стоимости. Те что попроще(обычно line-interactive) 48, те что получше(online) - 96.

6кВт+ товар штучный, под них и на заказ можно собирать.

[hex@set 1 423]

Сколько будет стоить балансир на 12Х4 и когда можно будет приобрести готовую конструкцию вида как на фото.

[Гайджин 574]

Угу, спасибо. Теоретически пределов нет, но под 240 вольт нужно намотать 22обмотки! И класс изоляции уже другой.

 108 вольт? Наверное это те же 96 по номиналу, 8 батарей. Неужели и 9 батарей кто-то удосужился применить?

Да - 9 шт.

[Lynx100 90]

Кто-то тут говорил, что есть системы и выше 96 вольт. Это какие?

именно вот Mega-Vision MEV-10000 - 10кВт, 240В это например

[pavlabor 1 914]

Угу, спасибо. Теоретически пределов нет, но под 240 вольт нужно намотать 22обмотки! И класс изоляции уже другой.

 108 вольт? Наверное это те же 96 по номиналу, 8 батарей. Неужели и 9 батарей кто-то удосужился применить?



Молодцы.

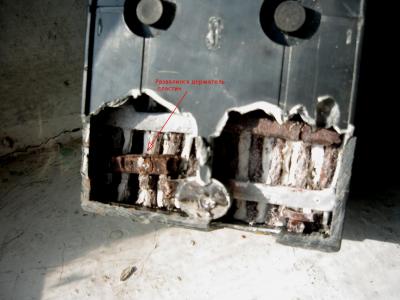

Я после первых разговоров, распилил пару не обслуживаемых акумов, 7 и 14 а/ч,

попробовал просверлить корпус и врезаться саморезом в банку, без повреждения корпуса - получилось.

Технически, можно работать на уровне банок.



При разборке акума, обнаружилась не очень хороший момент.

По следам сломов, держатели лопнули давно и успели покрыться окислом.

Не имеея возможности померять напряжения на банках,

на первом этапе можно думать что акум просто не заряжен,

а после определенного срока, прийти к выводу, что там просто коротнуло банку.

Что говорит не в пользу БУ батарей.

[KaYot 3 606]

А никто и не предлагает ставить б/у автомобильное говно. Ваша картина для АКБ рассчитаных на работу в течении 3 лет стандартна, за срок службы тоководы там отгнивают и рассыпаются в пыль - издержки максимального удешевления конструкции.



В 5ти летные гелевые Соннершайн заглядывал(насколько получилось рассмотреть начинку через заливочные отверстия) - внутри идеальный порядок, никаких следов окислов/отложений или ржавчины, стекломаты перемазанные полупрозрачно-белым гелем и блестящие металлические части.



Да, в догонку. У меня прошлой осенью на авто аккум помер, внезапно потерял емкость практически в ноль. В процессе замены оказалось что аккум стоит заводской(авто 2005ого года выпуска), Panasonic с прозрачной передней крышкой(видать для удобства контроля уровня воды) - начинка там тоже выглядела мягко говоря не так. Прозрачный электролит, целые бутерброды и никакого шлама на дне! 8 лет девайсу, но японскому.

Відредаговано 2013-03-29 07:17:15 KaYot

[LastName 18]

.... есть системы и выше 96 вольт. Это какие?

Powerware 9305 UPS - 2 "плеча" по 24 батареи

[KaYot 3 606]

Вот лог замеров напряжений на батареях



До установки балансира:

13.34 13.51 13.68 13.41 13.48 14.00 13.48 13.85 - разброс 0.66в

Спустя 1 час после установки балансира от MICROWATT:

13.57 13.67 13.60 13.57 13.54 13.56 13.57 13.62 - разброс 0.13в

Спустя 24 часа после установки:

13.57 13.67 13.61 13.58 13.55 13.56 13.57 13.61 - разброс 0.12в



Самое большое отклонение (13.67в) осталось на 1 батарее, до установки балансира на ней же было 14 и выше - явно она чуть слабее остальных и требует обслуживания. Когда-нибудь соберусь с духом, разберу всю стойку и хотя бы воды в нее долью. К сожалению это не такая простая процедура как кажется, данная батарея стоит в нижнем ряду стеллажа, для доступа к ней стеллаж нужно разобрать. А каждая АКБ весит ~70кг + перемычки + необходимость на длительное время оставить узел без батарей..

С балансиром она по крайней мере не будет кипеть и деградировать дальше, да и суммарный разброс напряжений почти укладывается в разрешенный производителем(0.1в).



Сегодня если успею еще проведу разрядный тест(пару часов УПС от батарей поработает), может в процессе зарядки лучше подровняется.

Свежие замеры после неглубокого 1.5 часового разряда и последующего 20 часов заряда:

13.54 13.68 13.62 13.57 13.57 13.56 13.59 13.62 - разброс 0.14в

Схема работает, точность в ~0.1в обеспечивается. Следующий замер дня через 3, для чистоты эксперимента.

[logic 512]

нужен такой балансир 1шт на 4акума по 12вольт в суме 48вольт.....

[sanyadnepr 305]

Мне на 24В пару штук.

[Гайджин 574]

Полез, промерял, огорчился...

На одном ИБП - 13,75 13,75 13,75 13,75 13,76 13,77 13,77 13,76. Батареям года 2.5.
На втором ИБП - 13,96 13,56 13,62 13,61 13,55 13,54 13,61 13,60 13,56. Батареям 1.2 года.

Хау мач мани за пять балансиров - на 3 шт 3 батареи, 1 шт на 8 батарей и 1 шт на 9 батарей?

Відредаговано 2013-03-29 10:49:09 Гайджин

[logic 512]

ще такой вопроик... 4 акума последовательно =48вольт....как этот балансир вешать на акумы?

[KaYot 3 606]

Параллельно каждой батарее, не разрывая цепь.

[sanyadnepr 305]

Полез, промерял, огорчился...



На одном ИБП - 13,75 13,75 13,75 13,75 13,76 13,77 13,77 13,76. Батареям года 2.5.

На втором ИБП - 13,96 13,56 13,62 13,61 13,55 13,54 13,61 13,60 13,56. Батареям 1.2 года.



Хау мач мани за пять балансиров - на 3 шт 3 батареи, 1 шт на 8 батарей и 1 шт на 9 батарей?

Марка, модель и емкость в одном и втором ?

Відредаговано 2013-03-29 20:49:22 sanyadnepr

[logic 512]

и сколько такое чудо стоит?

[v0van 3]

Схему балансира  можете выложить KaYot?



P.S. Нашел вот такое решение http://muzlit-art.ru/auto/322-prosteyshiy-balansir-dlya-akkumulyatornyh-batarey.html

Схема заслуживает внимания?

Відредаговано 2013-03-29 21:13:44 v0van

[MICROWATT 765]

P.S. Нашел вот такое решение http://muzlit-art.ru/auto/322-prosteyshiy-balansir-dlya-akkumulyatornyh-batarey.html

Схема заслуживает внимания?

Схему предложил человек  немного разбирающийся в простых схемах, но совершенно не понимающий СУТИ проблемы.

 Схему в ссылке  называть можно как угодно, но только не балансировщик.

[MICROWATT 765]

Почему-то опять нельзя откорректировать свое же сообщение....
 Начал с 24 вольт.  10-ваттный балансировщик получается достаточно компактный, плата 25х100мм. Высота- миллиметров 14-15.
Три провода к батареям и где-нить в междуящичном пространстве болтаться будет. Тепла там особо нет и напряжений высоких тоже. Внутренние неисправности к возгоранию не приводят. Должен выравнивать хорошо батареи до ампер 70.
Что если мы его сделаем просто в большой термоусадке, без корпуса? Намного проще и дешевле. Ну и быстрее, соответственно.
