ТКО FDC 1F (фотоотчет)

[Den_LocalNet 1 474]

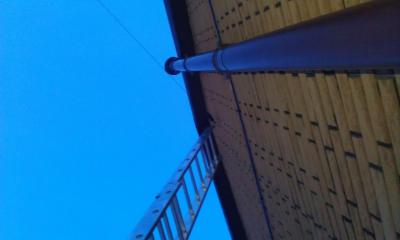

Сразу сори за качество, под руками был только телефон.

У меня остался кусочек 46м лишнего кабеля и я попросил его оконечить SC-SC.... уж очень не терпелось попробовать + клиент давно ждет подключения.

Подключение проходило очень просто и быстро, мы довольны, ждем патчи.

[_WesT_ 1 016]

теперь и мне не терпится попробовать.



Что имеем в итоге...

Не надо городить бокс у клиента, не надо наваривать пигтейл на опоре, немножко экономим на расходниках, и прилично - на времени.

На подключение можно отправлять монтажников без сварочника.

Вот оно - простое подключение в ЧС.

[Den_LocalNet 1 474]

100%

самое главное что можно отправить на подключение даже обезьяну)

[_WesT_ 1 016]

100%

самое главное что можно отправить на подключение даже обезьяну)



Ну обезьяну может и нет, но в таком варианте не надо мастер монтажных работ.

Вполне себе справится сотрудник и с скилом пониже.

А это в свою очередь комплексно отразится на распределении сотрудников по заданиям.

[Den_LocalNet 1 474]

кстати еще забыл написать один момент

затухание получилось меньше когда его повесили, протянули по чердаку, несколько раз не удачно дернули, много раз сматывали-разматывали + я случайно (откусывая стяжку бублика) придавил его сильно пассатижами)

было при включении в бокс -22дБ, а у клиента, когда все закончили, -21.2дБ

[Den_LocalNet 1 474]

однако!

берем новый кабель, меряю через сплитер 1х8 - получаю -9.3дБ (тут все хорошо)

наматываю на каранташ 5-6 витков плотно - затухание -28дБ

разматываю, выравниваю - затухание -10.2дБ и меньше уже не выходит

куда делся 1дБ? необратимые процессы?

а как же волокно 657а? где же уменьшенная чувствительность?

а 657б сильно дороже?

[Den_LocalNet 1 474]

еще забыл:

в местах возле "собачек" даже при сильном натяжении никакой деформации оболочки замечено не было, цвет не менялся (не белела)

пока сверлили отверстие в дом и для уха, кабель успел нормально полежать на улице

переноска для питания перфоратора так задубела что мы не могли ее смотать (боялись поломать)

кабель ТКО не изменил свои характеристики и оставался таким же эластичным

[FonOdinus 92]

Вот спасибо за такой обзор.



Что за чудо зажим на фото?



Кто продает и оконечивает этот кабель?



Можно увидеть фото бокса внутри? Со стороны касеты?

Відредаговано 2013-02-21 09:35:09 FonOdinus

[УмникХреновъ 667]

Вот спасибо за такой обзор.



Что за чудо зажим на фото?



Кто продает и оконечивает этот кабель?

Зажим "собачка" есть у ТКОшников и Промзвена.

ТКОшники же и продадут вам оптику на 1 волокно.

Спасибо за обзор, отлично сделано.

[VAI 59]

однако!

берем новый кабель, меряю через сплитер 1х8 - получаю -9.3дБ (тут все хорошо)

наматываю на каранташ 5-6 витков плотно - затухание -28дБ

разматываю, выравниваю - затухание -10.2дБ и меньше уже не выходит

куда делся 1дБ? необратимые процессы?

а как же волокно 657а? где же уменьшенная чувствительность?

а 657б сильно дороже?



Диаметр карандаша около 8 мм.

Радиус будет равен 4 мм. (это недопустимый радиус).

В креплении AC@ радиус намотки 30 мм. этот диаметр больше заточен для G.652D волокна.

Возможно для G.657x типа волокон можно изготовить уменьшенную версию AC@ с радиусом к примеру 20 мм.



Для типа волокна G.657A1 минимально допустимый радиус 10 мм, а для G.657A2 не менее 7,5 мм.



10 витков волокна типа A, намотанного на оправку радиусом 15 мм, не должны увеличивать затухание более чем на 0,25 дБ при длине волны 1550 нм; один виток намотанного на оправку диаметром 10 мм, не должен увеличивать затухание более чем на 0,75 дБ.

Не допускается также увеличение волокнами категории B затухания на длине волны 1550 нм: 10 витков на оправке диаметром 15 мм — более чем на 0,03 дБ, один виток на оправке диаметром 10 мм — более чем на 0,1 дБ, один виток на оправке диаметром 7,5 мм — более чем на 0,5 дБ.

Согласно Рекомендации ITU-T G.652 приращение затухания в стандартных одномодовых волокнах на 100 витках волокна, намотанного на оправку диаметром 600 мм, не должно превышать 0,5 дБ на рабочей длине волны (1550 и 1625 нм), а изгиб с радиусом 7,5 мм может привести к сколу волокна.



Может поэтому и появилось лишнее затухание?



Подробнее можно почитать тут

Волокно G.657B будет явно дороже, а нужно ли оно тогда?

И собственно смогут ли (старые) сварочные аппараты работать с G.657B волокном ?

Відредаговано 2013-02-21 09:38:47 VAI

[Ramazavr 32]

Вот спасибо за такой обзор.



Что за чудо зажим на фото?



Кто продает и оконечивает этот кабель?



По вопросам приобретения патчей и зажимов можете обращаться ко мне.

[Den_LocalNet 1 474]

Вот спасибо за такой обзор.



Что за чудо зажим на фото?



Кто продает и оконечивает этот кабель?



Можно увидеть фото бокса внутри? Со стороны касеты?

внутри бокса ничего нет

на приходящий кабель наварен пиктейл, который идет на один из адаптеров

в этот адаптер включается сплитер, а его выходы в остальные адаптеры, а уже в них включаются клиенты

[Den_LocalNet 1 474]



однако!

берем новый кабель, меряю через сплитер 1х8 - получаю -9.3дБ (тут все хорошо)

наматываю на каранташ 5-6 витков плотно - затухание -28дБ

разматываю, выравниваю - затухание -10.2дБ и меньше уже не выходит

куда делся 1дБ? необратимые процессы?

а как же волокно 657а? где же уменьшенная чувствительность?

а 657б сильно дороже?



Диаметр карандаша около 8 мм.

Радиус будет равен 4 мм. (это недопустимый радиус).

спасибо за разъяснения

ну я все равно должен был попробовать его "на прочность"

[OpticCables 5]

Вот спасибо за такой обзор.



Что за чудо зажим на фото?



Кто продает и оконечивает этот кабель?



Можно увидеть фото бокса внутри? Со стороны касеты?

 Я ж фотки высылал... Или нет?

[VAI 59]

пасибо за разъяснения



ну я все равно должен был попробовать его "на прочность"



Я уже за почти год столько напробовался версий кабеля  .

Надеюсь эта окончательная версия многих устроит.

[FonOdinus 92]



Вот спасибо за такой обзор.



Что за чудо зажим на фото?



Кто продает и оконечивает этот кабель?



Можно увидеть фото бокса внутри? Со стороны касеты?

 Я ж фотки высылал... Или нет?

Или нет



ЗЫ: На какие зажимы вешать этот кабель между опорами? Какое максимальное расстояние пролета?

Відредаговано 2013-02-21 09:51:04 FonOdinus

[Den_LocalNet 1 474]

Можно увидеть фото бокса внутри? Со стороны касеты?



уже ранее публиковал

http://local.com.ua/photo/chs-pokoryaem-po-chut-chut/

[FonOdinus 92]

Это совершенно другая модель бокса.

[VAI 59]

ЗЫ: На какие зажимы вешать этот кабель между опорами? Какое максимальное расстояние пролета?



Прочитать подробнее можно тут

[laffytaffy 84]

зажимы понравились, какая их цена?

[Den_LocalNet 1 474]

Это совершенно другая модель бокса.

принцип тот же

или более точнее сформулируйте вопрос



зажимы понравились, какая их цена?

зажимы отличные, очень удобно работать, на морозе не дубеют!

за ценой - к продажникам)

[Ramazavr 32]

зажимы понравились, какая их цена?



в ЛС

[mace 16]

А почему не использоаали зажимы от Клин?



Касательго круглых зажимов. Тут на форуме бросали фото показателей с рефлектрометра участка кабеля с круглымы зажимами - они дают затухания. Правда кабель был не ТКО.

[FonOdinus 92]

H3 по идее должен дежрать этот кабель, пробовали?

[OpticCables 5]

А почему не использоаали зажимы от Клин?



Касательго круглых зажимов. Тут на форуме бросали фото показателей с рефлектрометра участка кабеля с круглымы зажимами - они дают затухания. Правда кабель был не ТКО.

прошу ссылку, может и зажимы не те?
