xPON. Реальный ЧС. Примеры монтажа.

[_WesT_ 1 016]

Вот надумалось открыть такую темку.В силу того что PON в ЧС набирает обороты, думаю многим будет полезно (в том числе и мне) посмотреть на обычный монтаж сети на базе xPON в самом обычном частном секторе.Ребята, не стесняйтесь, делитесь наработками. Белых пятен еще хватает.Ну начну собственно с нас. Только вернулся с полей с свежими фотками.











Вот как то так. Завтра постараюсь добавить фото муфты с корневым делителем 1/16. Там оно посложней и поинтересней.

Відредаговано 2013-05-21 19:57:04 _WesT_

[Земеля 727]

рекламу на боксах не делаете?

п.с тоже шпильками пользуетесь в траверсах?  какого сечения  ?

[_WesT_ 1 016]

рекламу на боксах не делаете?

п.с тоже шпильками пользуетесь в траверсах?  какого сечения  ?



Не рекламу пока не делаем. Хотя задумки есть. Но вот стал мой подслеповатый коллега, и говорит - один хрен нифига не видно. Рекламу сделаем другим способом.

Шпилька - 8ка.

[kvirtu 315]

Аистам налили инета ?

[Земеля 727]

если клиенту нужно он прочитает.

а так по опыту а5 листовка со словами - Интернет \\ телефон

[_WesT_ 1 016]

Аистам налили инета ?



Аисты трижды прицельно оставили заявку на крыше авто)))

[_WesT_ 1 016]

если клиенту нужно он прочитает.

а так по опыту а5 листовка со словами - Интернет \\ телефон



Ну есть причины там не размещать. Не от лени все это. Тем более район не очень большой, поставим в центре билборд, все увидят)))

[Кеша 546]

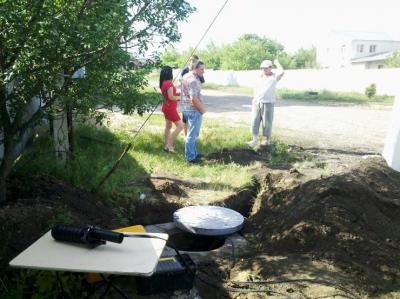

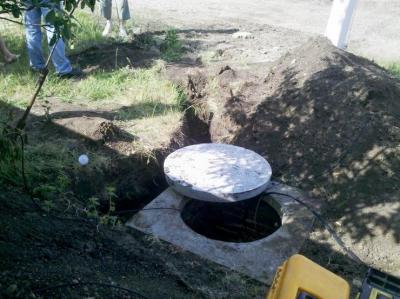

подключенные жильцы улицы возле свежепостроенного колодца ккэ



[Ромка 567]

WEST, номера на машине зачётные...   Всё остальное тоже норм.

Сами вот думаем начинать гепон строить, а то вафли уже не хватает, прошли те времена когда абону можно было пару мегабит продать... Понакупили щас смарт теликов, от 10 мбит им подавай...

Відредаговано 2013-05-21 16:14:17 Ромка

[ZuarasiZ 37]

Абонентов подключаете дропами?

[_WesT_ 1 016]

Абонентов подключаете дропами?



Здесь будем подключать только дропами

[Sided 132]

West а боксы на три кабеля используете??



1 -приход

2 - уход

3 - в сторону (другая ветка)



как быть с бронячим кабелем?, например

http://deps.ua/ru/katalog/opticheskiy-cabel/ru-kabel-opticheskii-samonesyshii-finmark-utxxx-sm-08.html



он явно не влезет в вводы бокса.

[_WesT_ 1 016]

West а боксы на три кабеля используете??



1 -приход

2 - уход

3 - в сторону (другая ветка)



как быть с бронячим кабелем?, например

http://deps.ua/ru/katalog/opticheskiy-cabel/ru-kabel-opticheskii-samonesyshii-finmark-utxxx-sm-08.html



он явно не влезет в вводы бокса.



И на три... а иногда и на четыре. Кабеля с тросом/проволокой не узаем уже давно. Онли диэлектрик.

[Sided 132]



West а боксы на три кабеля используете??



1 -приход

2 - уход

3 - в сторону (другая ветка)



как быть с бронячим кабелем?, например

http://deps.ua/ru/katalog/opticheskiy-cabel/ru-kabel-opticheskii-samonesyshii-finmark-utxxx-sm-08.html



он явно не влезет в вводы бокса.



И на три... а иногда и на четыре. Кабеля с тросом/проволокой не узаем уже давно. Онли диэлектрик.

Я так понимаю что и довольны таким кабелем?

Проблем с ним не было?

Это ТКО?

[_WesT_ 1 016]





West а боксы на три кабеля используете??



1 -приход

2 - уход

3 - в сторону (другая ветка)



как быть с бронячим кабелем?, например

http://deps.ua/ru/katalog/opticheskiy-cabel/ru-kabel-opticheskii-samonesyshii-finmark-utxxx-sm-08.html



он явно не влезет в вводы бокса.



И на три... а иногда и на четыре. Кабеля с тросом/проволокой не узаем уже давно. Онли диэлектрик.

Я так понимаю что и довольны таким кабелем?

Проблем с ним не было?

Это ТКО?



Довольны вполне. Проблем пока не наблюдали, висит такого кабеля много и давно.

Да, это ТКО.

[kvirtu 315]

отвод земли дорогое удовольствие ???

и что такое "дроп" ?

Відредаговано 2013-05-21 17:09:31 kvirtu

[Земеля 727]

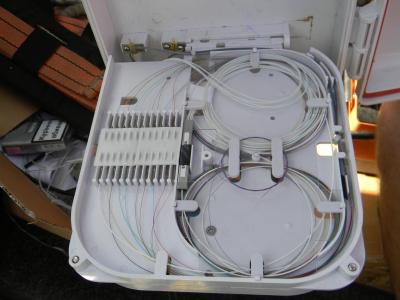

завтра сброшу фотку бокса

внутри стоит сплиттер 1к16, на сплитере около 12-13 отводов до абонентов ) по 40-60м ) удачный перекресток)

[_WesT_ 1 016]

завтра сброшу фотку бокса

внутри стоит сплиттер 1к16, на сплитере около 12-13 отводов до абонентов ) по 40-60м ) удачный перекресток)





А можно попросить фото сбросить с утра? Как раз завтра дба бокса варим в которых 1/16 + 1/4, хотелось бы перед сваркой видеть как оно вообще выглядеть должно.

Ибо никто, НИКТО, не комплектует боксы достойными мануалами по инсталяции.

А на прошлом УКОСе Ромсат вообще хотел наипать народ. Вывалили бокс (закрытый) для ПОНа уже смонтированый. Смотрю магистральные куски заходят, патчи (много) уходят. Думаю, вот оно счастье, смонтированые спецами бокс.

Октрываю крышку - все как положено, адаптеры, патчи. Отвинчиваю кассету, приподнимаю.... а там б***ь, просто обрубки. Ни сплиттера, ни сварок, ни укладки - вообще ничего.

Ну вот как так можно? думали что я отвертку там не найду...

[Alex_E 852]

Вести просто находка для шпиена

Номера машины есть название предприятия то же.

Где каска то у монтажника

Лестница имеет паспорт поверки и шрифт заземления

Ну а так молодец!

[_WesT_ 1 016]

Вести просто находка для шпиена

Номера машины есть название предприятия то же.

Где каска то у монтажника

Лестница имеет паспорт поверки и шрифт заземления

Ну а так молодец!





Вот я знал что так ты напишешь. Лестница в норме. А вот каски, не одели.

Учту замечания и устраню полюбому.)))

[Alex_E 852]



Вести просто находка для шпиена

Номера машины есть название предприятия то же.

Где каска то у монтажника

Лестница имеет паспорт поверки и шрифт заземления

Ну а так молодец!





Вот я знал что так ты напишешь. Лестница в норме. А вот каски, не одели.

Учту замечания и устраню полюбому.)))

Ещё жилетки и фишки вокруг машины

И это не шутка.





Нас как то ГАИ так отодрало....

И за зелёную зону в том числе....

[_WesT_ 1 016]





Вести просто находка для шпиена

Номера машины есть название предприятия то же.

Где каска то у монтажника

Лестница имеет паспорт поверки и шрифт заземления

Ну а так молодец!





Вот я знал что так ты напишешь. Лестница в норме. А вот каски, не одели.

Учту замечания и устраню полюбому.)))

Ещё жилетки и фишки вокруг машины

И это не шутка.





Нас как то ГАИ так отодрало....

И за зелёную зону в том числе....



Про фишки вкурсе, яж в РЕСе когда-то работал. Но фишки выставляются только при парковке транспорта на дороге. За зеленую зону и жилетки - не слыхал.

Что за жилетки? Светоотражающие?

[Ondp 46]

и что такое "дроп" ?



Дроп это патчи - http://local.com.ua/forum/topic/44939-тко-fdc-1f-фотоотчет/?hl=%20fdc

[Alex_E 852]

Я как нить выложу ТУ которые нам давали и с кем там нужно согласовывать.

Тем более, тыж давно не пионер

[_WesT_ 1 016]

Я как нить выложу ТУ которые нам давали и с кем там нужно согласовывать.

Тем более, тыж давно не пионер



окей. Довольно интересно.
