xPON. Реальный ЧС. Примеры монтажа.


_WesT_

Рекомендованные сообщения

  В 19.06.2013 в 06:45, hapel сказав:

Я думаю если б у тебя была возможность приваривать оптчиеский патч к лапше, мнение б поменялось ;).

Вы привариваете? Можно фото этого процесса?

Ссылка на сообщение
Поделиться на других сайтах
  • Відповіді 276
  • Створено
  • Остання відповідь

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Вот надумалось открыть такую темку.В силу того что PON в ЧС набирает обороты, думаю многим будет полезно (в том числе и мне) посмотреть на обычный монтаж сети на базе xPON в самом обычном частном сект

. . .

все просто - берем тупо край оптики наматываем на длинный кусок плинтуса потом как копьем в ветки опачааа тока не ржать но именно так и делаем

Posted Images

У нас сварочник позволяет лапшу прям в прижимное устройство вставить. Без такой планки на других сварочниках это сделать нереально. Исходя из вышесказанного - делать фото?

Ссылка на сообщение
Поделиться на других сайтах
  В 19.06.2013 в 07:08, hapel сказав:

У нас сварочник позволяет лапшу прям в прижимное устройство вставить. Без такой планки на других сварочниках это сделать нереально. Исходя из вышесказанного - делать фото?

Делай, чего уж там. Кулибины всякое придумают
Ссылка на сообщение
Поделиться на других сайтах

ФТТХ гильзу одеть ) Только проблема - длина зачищенных волокон шибко большая, не влезет вся зачистка в гильзу или влезет очень впритык. В обычных сварочниках прижимная планка достаточно далеко от канавок под волокно. Из-за этого, если располагать зачищенный кабель ДО прижимной планки, выходит дофига волокна гулящего, которое очень тяжело спрятать. Мы раньше мудрили простые гильзы, спиральку и все это пытались термоусадкой фиксировать. Потом плюнули, взяли кредит и купили нормальный сварочник с планкой под ФТТХ. И за счет того что кабель плоский а в ФТТХ гильзе два стержня, а не один, соединение получается весьма прочным. Особенно если проследить, чтобы стержни гильзы уляглись в канавки ФТТХ кабеля.

Ссылка на сообщение
Поделиться на других сайтах
  В 19.06.2013 в 19:18, zulu_Radist сказав:

ниче не понял, фото покажите чудо поделия пожалуйста



ВОт надо было приехать на форум "вокруг кабеля", увидел бы все своими глазами.

Ссылка на сообщение
Поделиться на других сайтах

Присоединяюсь к вопросу зулу!

Я могу и 40 мм. волокна сделать, весь вопрос в большом перепаде диаметров оболочки FTTH и голого волокна ...

Ссылка на сообщение
Поделиться на других сайтах
Опубліковано: (відредаговано)
  В 19.06.2013 в 19:22, Учумелые ручки сказав:

Присоединяюсь к вопросу зулу!

Я могу и 40 мм. волокна сделать, весь вопрос в большом перепаде диаметров оболочки FTTH и голого волокна ...



Депсовская гильза (с двумя стальками) одевается на ФТТХ кабель как лего. Жестко фиксируется. Потом в печи усаживается. Получается почти литая кострукция



с FDC такой номер не проканает

Відредаговано _WesT_
Ссылка на сообщение
Поделиться на других сайтах

я описывал в ветке ua.pon как мы привариваем пигтейл к фттх кабелю и как с помощью обычной гильзы потом все это усаживается. у клиента потом на этот пигтейл надеваем термоусадку и получается все цивильно и крепко. В ящике термоусадка не нужна.

Ссылка на сообщение
Поделиться на других сайтах

Мы тоже юзали термоусадку и серпантинчик. Но в этом решении нет внутреннего феншуя ))))

И таки вместо пигтейла ставим пол-патчкорда, чтобы в бокс укладывать не дрожа за целостность.

Ссылка на сообщение
Поделиться на других сайтах
  В 19.06.2013 в 19:30, rsst сказав:

я описывал в ветке ua.pon как мы привариваем пигтейл к фттх кабелю и как с помощью обычной гильзы потом все это усаживается. у клиента потом на этот пигтейл надеваем термоусадку и получается все цивильно и крепко. В ящике термоусадка не нужна.

а ссылочки нет?

Ссылка на сообщение
Поделиться на других сайтах

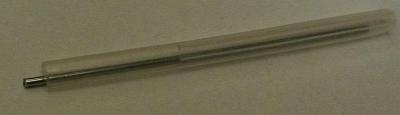

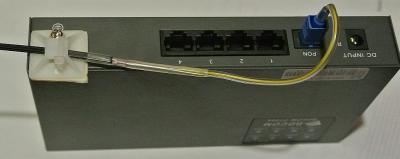

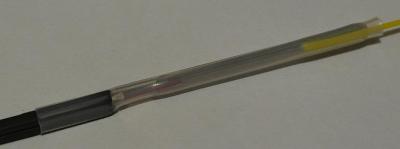

Вчера извращались с FDC. Потери почти ноль. Держиться крепко.

Сверху термоусадку и вперед.


Відредаговано Sergek
Ссылка на сообщение
Поделиться на других сайтах
  В 20.06.2013 в 05:19, rsst сказав:

Яким апаратом варите? Думаю, що наш 39-й Sumitomo із своїми зажимами таке зробити не дозволить.

Ссылка на сообщение
Поделиться на других сайтах
  В 20.06.2013 в 21:38, горянин сказав:



  В 20.06.2013 в 05:19, rsst сказав:

Яким апаратом варите? Думаю, що наш 39-й Sumitomo із своїми зажимами таке зробити не дозволить.

Inno IFS-15s

Ссылка на сообщение
Поделиться на других сайтах

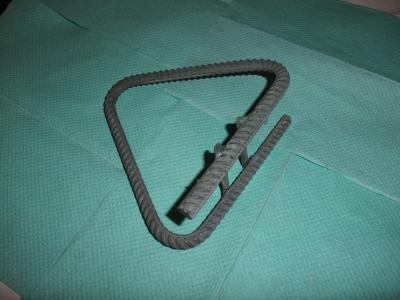

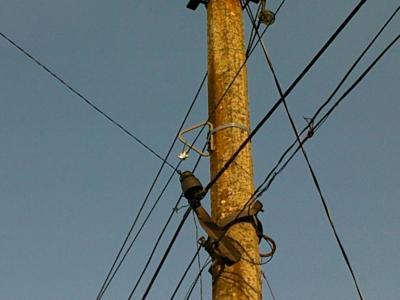

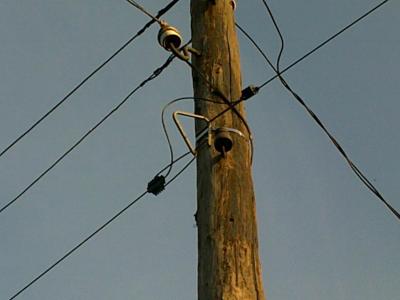

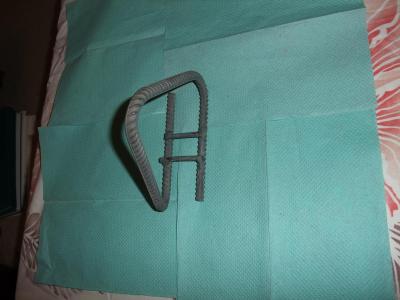

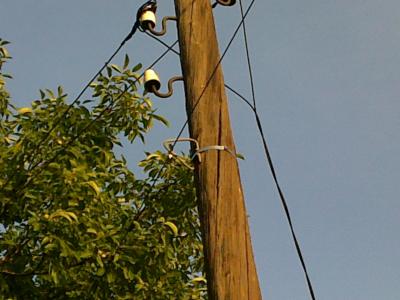

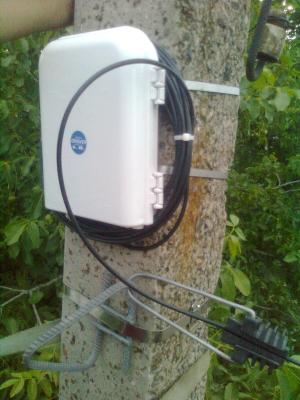

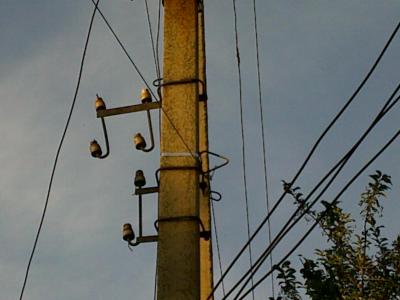

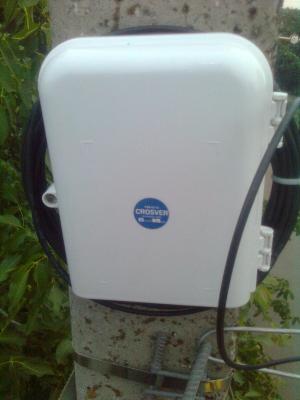

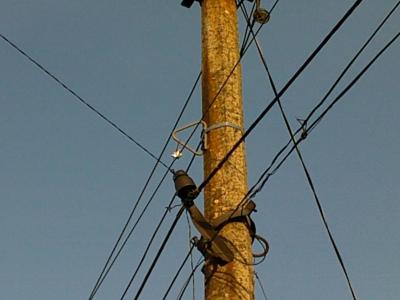

Похвастаюсь и своим монтажом.

Траверсы крепятся на одну бандажную ленту 20Х0,7 мм.

Отлично держится на любом столбе.

Вес одной траверсы 380 грамм.














Ссылка на сообщение
Поделиться на других сайтах
