Таблица совместимости зажимов "Клин"

[Дядя Рома 155]

С божьей помощью и партнёров свёл в кучу для облегчения жизни любимых клиентов.

Полная таблица: скачать.

Зелёный  - подходит, оранжевый - можно впихнуть, но на свой страх и риск.



Пожелания, замечания принимаются.

Большая благодарность за помощь и информацию от наших надёжных партнёров:



ТКО (Украинская Южная Торговая Компания) и её известнейшего, лучшего из лучших сотрудников, Романа Эйгерта!  За непревзойдённый колорит в общении, высочайший профессиональный уровень, отзывчивость к проблемам клиентов и партнёров, оперативность.



ООО "Технологии Сетей"



ООО "Мортелеком-сервис"



ООО "ДЕПС"

Відредаговано 2015-03-05 09:32:39 Дядя Рома

[Zolks 24]

Прекрасно используем Н3 с ТКО VLC

[Дядя Рома 155]

Прекрасно используем Н3 с ТКО VLC

Подправил.

Відредаговано 2015-03-05 08:43:02 Дядя Рома

[_WesT_ 1 016]

VLC на Н15 прекрасно висит и на более длинных пролетах.
Вообще зажим довольно прикольный получился этот. Практически полностью перешли на них. Вешаем и магистрали (ТКО, ОЦПс, Еколайт) и дропы (FTTH, VLC)

[Ромка 567]

VLC на Н15 прекрасно висит и на более длинных пролетах.

Вообще зажим довольно прикольный получился этот. Практически полностью перешли на них. Вешаем и магистрали (ТКО, ОЦПс, Еколайт) и дропы (FTTH, VLC)

Саша, поделись опытом использования кабеля VLC, как себя ведет волокно, не тянет? Как и чем оконечиваете? Дабы тут не оффтопить можно в ЛС.

Відредаговано 2015-03-05 09:30:16 Ромка

[_WesT_ 1 016]



VLC на Н15 прекрасно висит и на более длинных пролетах.

Вообще зажим довольно прикольный получился этот. Практически полностью перешли на них. Вешаем и магистрали (ТКО, ОЦПс, Еколайт) и дропы (FTTH, VLC)

Саша, поделись опытом использования кабеля VLC, как себя ведет волокно, не тянет? Как и чем оконечиваете? Дабы тут не оффтопить можно в ЛС.





стучи в скайп)))

[Дядя Рома 155]

Саша, поделись опытом использования кабеля VLC, как себя ведет волокно, не тянет? Как и чем оконечиваете? Дабы тут не оффтопить можно в ЛС.

А можно лучше здесь, мне тоже интересно.

[FosterUA 10]

А на пролеты 70 - 80 - 90 метров почему не вписали ?

[Дядя Рома 155]

А на пролеты 70 - 80 - 90 метров почему не вписали ?

Большие пролёты очень скользкий вопрос. Какой кабель, форма и парусность, какое натяжение, наличие ветров. Сколько примеров, что зажим держит, а кабель в зажиме разлазится, потому что пластик мягкий и с силовым несущим элементом не связан.

[ВАК 99]

Плюсую))

[Учумелые ручки 705]

Для Н15 я бы внёс поправочку: 35-45 метров ...

Хотя я понимаю предосторожность производителя



ЗЫ: Хороший зажим получился... "народный" ...

Відредаговано 2015-03-05 20:12:09 Учумелые ручки

[Дядя Рома 155]

стучи в скайп)))

Форумчане называется.

Всё самое интересное и полезное - в личку.

[_WesT_ 1 016]



стучи в скайп)))

Форумчане называется.

Всё самое интересное и полезное - в личку.





Так это, Дядя Рома, малость завал был. ))) Что Вас интересует именно? VLC же Вы в руках держали.

Вешали такой кабель, именно на Н15, но и на Н3 вешали. Без проблем.

Кабель довольно добротный, вызывает уверенность.

По оконечке. У бокса ставим розетку типа RCI FOS-01

На опоре развариваем в бокс/муфту.

Там то и рассказывать нечего в принципе

[laffytaffy 84]

По оконечке. У бокса ставим розетку типа RCI FOS-01 На опоре развариваем в бокс/муфту.



Саня, что имеется ввиду "У бокса"?

[Ромка 567]



По оконечке. У бокса ставим розетку типа RCI FOS-01. На опоре развариваем в бокс/муфту.



Саня, что имеется ввиду "У бокса"?



То Саша "описАлся", имелось ввиду "У абонента".

[tivi 56]



По оконечке. У бокса ставим розетку типа RCI FOS-01.  На опоре развариваем в бокс/муфту.



Саня, что имеется ввиду "У бокса"?



у клиента.

[_WesT_ 1 016]



По оконечке. У бокса ставим розетку типа RCI FOS-01. На опоре развариваем в бокс/муфту.



Саня, что имеется ввиду "У бокса"?





Совсем голову забили)))

[Учумелые ручки 705]

Ну как-бы выскажу свое видение ... (не претендующее на на истину ...)



По поводу Н-3 - "нормальненькие" такие зажимы, своего стоят, кабло (разное) висит и кушать не просит ...



Есть ещё Н-3 "усиленные" - шикарно "смотрятся" на больших пролетах, особенно на 10 кВ между "селами", пролеты - пусть производитель озвучивает, но мне хватает с запасом, чтоб спокойней спать (кабло естественно должно быть соответствующий).



Н-15 - мечта "идиота" На небольших пролетах и магистраль, и абон-долпы, и зацепится за всё что только можно ...  В принципе доволен на 95%, Есть небольшие нюансы , которые, мое сугубо личное  ИМХО, озвученное на позапрошлогоднем УКОСе, но видимо не срослось ...



Цены, как для меня , - вполне вменяемые, кроме поддерживающих и узко-специализированных ...



ЗЫ: не реклама, почти, ...

[Den_LocalNet 1 474]

Опа, а что за усиленные? На важные полёты брал телескоп АС68 но сейчас дорого выходят.

[УмникХреновъ 667]

Опа, а что за усиленные?



Есть зажим Н3 на 2,8 кН.

Стоит чуть дороже. Даже не на 5 гривен на штуке.

Но Учумелые ручки имеет ввиду обычный зажим Н3 В скайпе расскажу подробно

[Дядя Рома 155]

Есть ли замечания к таблице?

[Djoni 4]

Да. Кабель ОЦАрП уже два года как снят с производства. Теперь есть всеми любимый,а некоторыми не очень из-за печальки с оцарп, ОЦПс 5 мм. Его бы отлично было вписать в н3 ну и н15 тоже вроде как держит.

[Дядя Рома 155]

Обновил таблицу зажимов.

Добавил серию Н20-ых, ссылок на поставщиков кабелей.

Принимаются замечания и пожелания.

http://klin.com.ua/solution/6

Compatibility40.zip

[Valentinio 10]

Уважаемые, посоветуйте пожалуйста зажимы для кабеля Кабель ОЦПтс-4А1(1х4)-4,0.

http://ipcom.ua/catalog/podvesnoy/volokonno-opticheskiy-kabel-yuzhkabel-otspts-4a1-1kh4-4-0/



Пролеты на нем планируются большие и хочется, что б все выдержало..

[УмникХреновъ 667]

Уважаемые, посоветуйте пожалуйста зажимы для кабеля Кабель ОЦПтс-4А1(1х4)-4,0.

http://ipcom.ua/catalog/podvesnoy/volokonno-opticheskiy-kabel-yuzhkabel-otspts-4a1-1kh4-4-0/



Пролеты на нем планируются большие и хочется, что б все выдержало..

Наружный диаметр по ссылке 6,7 мм у троса с полиэтиленом.

Как бы многовато.

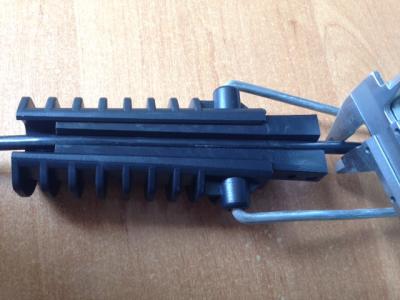

Зажал аналогичный кабель в зажим Н28.

Результаты на фото. Как видим - клинья не полностью садятся в корпус зажима. Но сам кабель вырвать сил не хватило.

Краткое резюме - на ваше усмотрение условно можно использовать зажим Н28.
