ZTE C300 + різні ONU

BABAH

By BABAH,
in PON

 Share Followers 3

Recommended Posts

BABAH

BABAH 1

Posted
Posted

Взяли на тест ZTE C300. Хочемо перейти з 3310B. Підклчив декілька ОНУ з нашої мережі, Fora 101D та пара CE-HC-4001



Раз в декілька секунд перепідєднуються дві останні ONU - CE-HC-4001 (на BDCOM 3310B працюють без проблем)

ZXAN#sho epon onu sta
OnuIndex               OnlineStatus  OamStatus   RegMac
--------------------------------------------------------------------
epon-onu_1/4/8:1       Online       complete     1c87.7912.0c39
epon-onu_1/4/8:2       Online       complete     c07e.405b.1dde
epon-onu_1/4/8:3       Online       complete     c07e.405b.1d8d
ONU Number: 3/3
ZXAN#sho epon onu sta
OnuIndex               OnlineStatus  OamStatus   RegMac
--------------------------------------------------------------------
epon-onu_1/4/8:1       Online       complete     1c87.7912.0c39
epon-onu_1/4/8:2       Offline      idle         0000.0000.0000
epon-onu_1/4/8:3       Offline      idle         0000.0000.0000
ONU Number: 1/3

В логах маємо

An alarm 43016 level cleared occurred at 18:37:52 06/30/2016 UTC  sent by MCP  Epon alarm OnuOffLine: shelf 1 slot 4 olt 8 onu 3 level 5
An alarm 43016 level critical occurred at 18:37:50 06/30/2016 UTC  sent by MCP  Epon alarm OnuOffLine: shelf 1 slot 4 olt 8 onu 3 level 0
An alarm 43016 level critical occurred at 18:37:50 06/30/2016 UTC  sent by MCP  Epon alarm OnuOffLine: shelf 1 slot 4 olt 8 onu 2 level 0
An alarm 43626 level notifications occurred at 18:37:48 06/30/2016 UTC  sent by MCP  Epon inform ONU Speed Mispatch: shelf 1 slot 4 olt 8 onu 2 level 6
An alarm 43016 level cleared occurred at 18:37:48 06/30/2016 UTC  sent by MCP  Epon alarm OnuOffLine: shelf 1 slot 4 olt 8 onu 2 level 5
An alarm 43626 level notifications occurred at 18:37:43 06/30/2016 UTC  sent by MCP  Epon inform ONU Speed Mispatch: shelf 1 slot 4 olt 8 onu 3 level 6
An alarm 43016 level cleared occurred at 18:37:43 06/30/2016 UTC  sent by MCP  Epon alarm OnuOffLine: shelf 1 slot 4 olt 8 onu 3 level 5
An alarm 43016 level critical occurred at 18:37:43 06/30/2016 UTC  sent by MCP  Epon alarm OnuOffLine: shelf 1 slot 4 olt 8 onu 3 level 0
An alarm 43016 level critical occurred at 18:37:43 06/30/2016 UTC  sent by MCP  Epon alarm OnuOffLine: shelf 1 slot 4 olt 8 onu 2 level 0
An alarm 43626 level notifications occurred at 18:37:39 06/30/2016 UTC  sent by MCP  Epon inform ONU Speed Mispatch: shelf 1 slot 4 olt 8 onu 2 level 6

Конфіг

interface epon-olt_1/4/8
  p2p mode group
  auto-learning enable
  onu 1 type universalOnuType mac 1c87.7912.0c39 ip-cfg static
  onu 2 type universalOnuType mac c07e.405b.1dde ip-cfg static
  onu 3 type universalOnuType mac c07e.405b.1d8d ip-cfg static
!
interface epon-onu_1/4/8:1
  admin enable
  ems-autocfg-request disable
  encrypt direction downstream  enable  vport 1
  switchport mode hybrid vport 1
!
interface epon-onu_1/4/8:2
  admin enable
  ems-autocfg-request disable
  encrypt direction downstream  enable  vport 1
  switchport mode hybrid vport 1
!
interface epon-onu_1/4/8:3
  admin enable
  ems-autocfg-request disable
  encrypt direction downstream  enable  vport 1
  switchport mode hybrid vport 1
!

pon-onu-mng epon-onu_1/4/8:1
auto-config
!
!
pon-onu-mng epon-onu_1/4/8:2
auto-config
!
!
pon-onu-mng epon-onu_1/4/8:3
auto-config
!

Налаштування dba

ZXAN#sho epo dba
Shelf/Slot     DBA Algorithm
.............................................................
1/3            plato
1/4            plato

Версії прошивок

ZXAN#show version-running
PhyLoc  FileType   VerType    VerTag            BuildTime           VerLength
--------------------------------------------------------------------------------

1/1/3   ETGO       MVR        V1.2.5P3          2015-09-01 15:53:29 5083571
1/1/3   PM         FW         V1.2.5P3          2015-01-05 06:20:39 934
1/1/3   ETGOD      BT         V1.2.3            2012-06-14 15:43:41 249604
1/1/4   ETGO       MVR        V1.2.5P3          2015-09-01 15:53:29 5083571
1/1/4   PM         FW         V1.2.5P3          2015-01-05 06:20:39 934
1/1/4   ETGOD      BT         V1.2.3            2012-06-14 15:43:41 249604
1/1/11  SCXN       MVR        V1.2.5P3          2015-01-05 03:50:04 15380331
1/1/11  SCXN       FW         V1.2.5P3          2015-01-05 06:20:02 4904654
1/1/11  SCXN       BT         V4.0.3            2014-07-17 14:13:38 524288
1/1/19  GUCD       MVR        V1.2.5P3          2015-01-05 03:47:54 2071041
1/1/19  GUCD       BT         V4.0.5            2014-12-23 15:27:55 223988

Куди копати підскажыть?

Link to post
Share on other sites
l1ght

l1ght 377

Posted
Posted





An alarm 43626 level notifications occurred at 18:37:39 06/30/2016 UTC sent by MCP Epon inform ONU Speed Mispatch: shelf 1 slot 4 olt 8 onu 2 level 6

я так понимаю проблема в этом

Link to post
Share on other sites
l1ght

l1ght 377

Posted
Posted

Так, схоже на те. Гугл нічого конкретного не сказав по даній помилці.

смотрите что на самой онушке написано, какая скорость на сфп онушки

Link to post
Share on other sites
BABAH

BABAH 1

Posted
  • Author
Posted

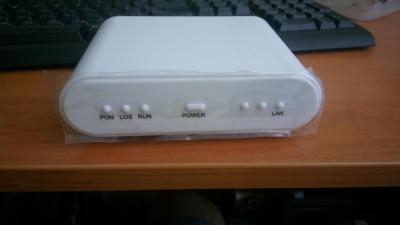

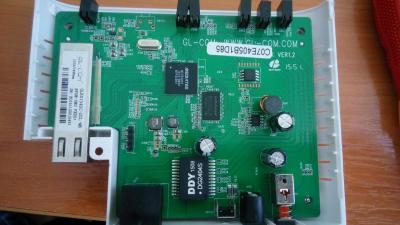

Ось фото ONU.

Зауважу, що на BDCOM 3310B вона працює разом з іншим зоопарком.



Можливо щось підконфігурувати треба на С300?




Link to post
Share on other sites
l1ght

l1ght 377

Posted
Posted

ну я с такими онушками не сталкивался

на с220 были приколы только алистарами

а так зоопарк разный тоже: extralink, tp-link, fora, bdcom

это то что помню, поидее там ещё есть несколько вендоров онушек и нормально работают

Link to post
Share on other sites
prototip

prototip 286

Posted
Posted

А это чудо на ТК3715 , по идее должно работать как часы . Однако прошивочку нужно онушке красивую и правильную .

Link to post
Share on other sites
BABAH

BABAH 1

Posted
  • Author
Posted

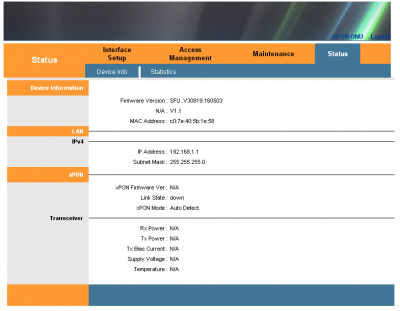

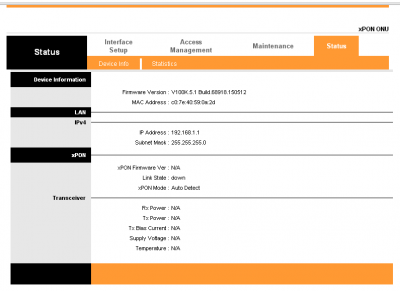

Пробував дві різні прошивки (скріни з версіями), різниці немає. Поведінка аналогічна.

Можливо у Вас є ще інша прошивка?



Link to post
Share on other sites
prototip

prototip 286

Posted
Posted

У меня нет к такому чуду . Настораживает раздел Transiever -> должны быть данные DDM  о токе температуре и уровнях , а там голяк , вы еще фото покажите внутренностей что бы кирпич идентифицировать , если можно конечно .

Link to post
Share on other sites
BABAH

BABAH 1

Posted
  • Author
Posted

Встречный вопрос - какое энергопотребление у монстра С300 ?



На стенді вищевказана конфігурація + 3 онушки на одному порту. Трафіку 0.

Споживання 190Вт/ч

Link to post
Share on other sites
prototip

prototip 286

Posted
Posted

В принципе я о ЗТЕ хорошего мнения - кушает многие онушки , не говоря уже о том , что своих родных ЗТЕ есть разных вариаций пруд пруди , какие хошь .

Link to post
Share on other sites
Учумелые ручки

Учумелые ручки 705

Posted
Posted

Ну кроме этого ничего похожего не нашел ... :(




ЗЫ: Хотя с трудом вспоминается УТ, где подобная-же инфа (только оборудование Huawei) разъяснялась негласным документом: (образно, точно не помню :( : что level 1 - это типа потеря синхронизации, level 3 -  "отрубление" питания модема,  level 5 - CRC от модема, и т.д. ) ...

Так что это, ИМХО,  может быть всё что угодно, вплоть до температуры лазера на онушке ...

Link to post
Share on other sites
  • 2 weeks later...
prototip

prototip 286

Posted
Posted

Боюсь проблема наврядли решится , по всей видимости нужен патч от производителя , а поскольку онушки сторонние то как говорится "не дождешься"  .

Link to post
Share on other sites
FTTH_VN

FTTH_VN 59

Posted
Posted

Боюсь проблема наврядли решится , по всей видимости нужен патч от производителя , а поскольку онушки сторонние то как говорится "не дождешься"  .

Была похожая трабла, не работали epon onu а gpon onu работали без проблем. Epon onu регистрировались и отваливались каждые 5 сек. Прошивки, и прочие танцы с бубном не помогали.



Log OLT писал:



An alarm 43016 level critical occurred at 21:02:01 07/12/2016 UTC  sent by MCP  Epon alarm OnuOffLine: shelf 1 slot 4 olt 3 onu 3 level 0

 on
 An alarm 43015 level cleared occurred at 21:02:00 07/12/2016 UTC  sent by MCP  Epon alarm PonLos: shelf 1 slot 4 olt 3 onu 0 level 5
 on

 An alarm 43015 level critical occurred at 21:01:49 07/12/2016 UTC  sent by MCP  Epon alarm PonLos: shelf 1 slot 4 olt 3 onu 0 level 0 Probable Cause : FiberCut
 on
 An alarm 43015 level cleared occurred at 21:01:45 07/12/2016 UTC  sent by MCP  Epon alarm PonLos: shelf 1 slot 4 olt 3 onu 0 level 5
 on

Проблема оказалась в карте SCXM.
show card slotno 10
Config-Type   : SCXN      Status              : INSERVICE
Real-Type     : SCXN      Serial-Number       : 700037401635
Port-Number   : N/A       BootROM-VER         : V4.0.3  2014-07-17 14:13:38
PCB-VER       : 120902    Software-VER        : V1.2.5P3  2015-01-05 03:50:04
Cpld-VER      : V2.4
Phy-Mem-Size  : 2048MB    Main-CPU            : PowerPC Processor
Cpu-Usage     : 1%        Cpu-Alarm-Threshold : 100%
Mem-Usage     : 9%        Mem-Alarm-Threshold : 100%
Last restart reason: Power-off

Заменил карту на более старую модель и все заработало как часы.

ZXAN#show card slotno 10
Config-Type   : SCXM      Status              : INSERVICE
Real-Type     : SCXM      Serial-Number       : 286745800334
Port-Number   : N/A       BootROM-VER         : V1.2.3  2012-06-06 13:10:39
PCB-VER       : 090700    Software-VER        : V1.2.3P3  2013-02-04 03:56:48
Cpld-VER      : V1.3
Phy-Mem-Size  : 510MB     Main-CPU            : PowerPC Processor
Cpu-Usage     : 10%       Cpu-Alarm-Threshold : 100%
Mem-Usage     : 50%       Mem-Alarm-Threshold : 100%

Link to post
Share on other sites
  • 5 months later...
maksik

maksik 0

Posted
Posted (edited)

Доброго времени суток!



Аналогичная проблема с отпаданием ONU (проверяли на Fora EP1001 и на Foxgate NR1001).



====================================================


ZXAN(config)#show epon onu state
OnuIndex               OnlineStatus  OamStatus   RegMac
--------------------------------------------------------------------
epon-onu_1/2/1:1       Offline      idle         0000.0000.0000
ONU Number: 0/1

ZXAN(config)#show epon onu state
OnuIndex               OnlineStatus  OamStatus   RegMac
--------------------------------------------------------------------
epon-onu_1/2/1:1       Online       complete     1c87.7912.7fde
ONU Number: 1/1

====================================================



ZXAN#show card
Rack Shelf Slot CfgType RealType Port    HardVer SoftVer         Status
-------------------------------------------------------------------------------
1    1     1    GTGO    GTGOG    8       140600  V1.2.5P3        INSERVICE
1    1     2    ETGO    ETGOD    8       091201  V1.2.5P3        INSERVICE
1    1     3    PRAM    PRAM     3               V1.01           INSERVICE
1    1     4    SMXA    SMXA     3       131201  V1.2.5P3        INSERVICE



====================================================

При этом, соответственно, ping (на тестовом оборудовании) около 5 секунд есть/нет.



Заменить карту нет возможности.



Нужна помощь.

=================================================================================================================================================================

Jan 12 13:56:01 2017 Jan 12 13:55:45 ZTE command-log:An alarm 43015 level cleared occurred at 13:55:45 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 5 #012 on
Jan 12 13:56:02 2017 Jan 12 13:55:45 ZTE command-log:An alarm 43015 level critical occurred at 13:55:45 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 0 Probable Cause : FiberCut#012 on
Jan 12 13:56:11 2017 Jan 12 13:55:55 ZTE command-log:An alarm 43015 level cleared occurred at 13:55:55 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 5 #012 on
Jan 12 13:56:13 2017 Jan 12 13:55:56 ZTE command-log:An alarm 43015 level critical occurred at 13:55:56 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 0 Probable Cause : FiberCut#012 on
Jan 12 13:56:21 2017 Jan 12 13:56:05 ZTE command-log:An alarm 43015 level cleared occurred at 13:56:05 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 5 #012 on
Jan 12 13:56:21 2017 Jan 12 13:56:05 ZTE command-log:An alarm 43016 level critical occurred at 13:56:05 01/12/2017 kiev sent by MCP Epon alarm OnuOffLine: shelf 1 slot 2 olt 1 onu 2 level 0 #012 on
Jan 12 13:56:23 2017 Jan 12 13:56:07 ZTE command-log:An alarm 43016 level critical occurred at 13:56:07 01/12/2017 kiev sent by MCP Epon alarm OnuOffLine: shelf 1 slot 2 olt 1 onu 1 level 0 #012 on
Jan 12 13:56:24 2017 Jan 12 13:56:07 ZTE command-log:An alarm 43016 level cleared occurred at 13:56:07 01/12/2017 kiev sent by MCP Epon alarm OnuOffLine: shelf 1 slot 2 olt 1 onu 2 level 5 #012 on
Jan 12 13:56:27 2017 Jan 12 13:56:10 ZTE command-log:An alarm 43016 level cleared occurred at 13:56:10 01/12/2017 kiev sent by MCP Epon alarm OnuOffLine: shelf 1 slot 2 olt 1 onu 1 level 5 #012 on
Jan 12 13:56:33 2017 Jan 12 13:56:17 ZTE command-log:An alarm 43015 level critical occurred at 13:56:17 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 0 Probable Cause : FiberCut#012 on
Jan 12 13:56:42 2017 Jan 12 13:56:25 ZTE command-log:An alarm 43015 level cleared occurred at 13:56:25 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 5 #012 on
Jan 12 13:56:44 2017 Jan 12 13:56:27 ZTE command-log:An alarm 43015 level critical occurred at 13:56:27 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 0 Probable Cause : FiberCut#012 on
Jan 12 13:56:52 2017 Jan 12 13:56:35 ZTE command-log:An alarm 43015 level cleared occurred at 13:56:35 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 5 #012 on
Jan 12 13:56:54 2017 Jan 12 13:56:37 ZTE command-log:An alarm 43015 level critical occurred at 13:56:37 01/12/2017 kiev sent by MCP Epon alarm PonLos: shelf 1 slot 2 olt 1 onu 0 level 0 Probable Cause : FiberCut#012 on



=================================================================================================================================================================


Edited by maksik
Link to post
Share on other sites
Avad0n

Avad0n 23

Posted
Posted

На  V1.2.5P3  на GPON как миниум с поддержкой зопарка стало хуже: некоторые модели ОНУ отваливаются (на  V1.2.5P2  те же ону при этом нормально работают).  Возможно аналогичная ситуация и с EPON.

Link to post
Share on other sites
Ромка

Ромка 567

Posted
Posted

http://abcstore.lt-nn.net/firmwares/zte/zte%20update%20manual.txt

https://cloud.win-telecom.ru/index.php/s/JQL72eazoQpcABY

Тут все есть, по результатом отпишимся помогло ли смена прошивки.

А что сейчас установлено, и в чём проблема?

Link to post
Share on other sites
FTTH_VN

FTTH_VN 59

Posted
Posted (edited)

http://abcstore.lt-nn.net/firmwares/zte/zte%20update%20manual.txt

https://cloud.win-telecom.ru/index.php/s/JQL72eazoQpcABY

Тут все есть, по результатом отпишимся помогло ли смена прошивки.

Как бы совсем не все там есть :) Прошивки 2.0 нету, нетнюмен старый... Захотите запустить карту SCXN на тех прошивках с ее аплинками и кина не будет :)



П.С.

Позвольте поинтересоваться  у вас какой гемор приключился с ОЛТ ? не работает что-то или так просто прошить решили от нечего делать ?

Edited by FTTH_VN
Link to post
Share on other sites
