BALTAR

ONU Picotel GE100N показывает на BDCOM P3310 разные сигналы

Recommended Posts

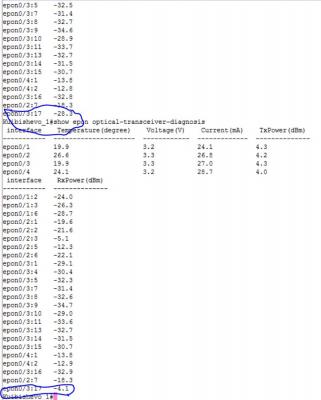

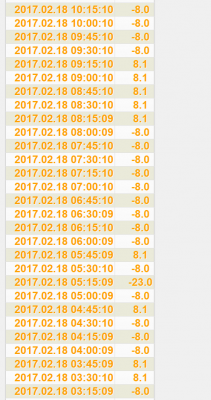

ONU Picotel GE100N показывает на BDCOM P3310 разные сигналы при опросе onu, каждых 2 секунды, от -8 до -32, хотя -8 на той ветке не может быть вообще, взяли на пробу на свою голову, остальные onu на ветке Fora, с ними проблем нет, см скрин, вдруг кто сталкивался!


Share this post


Link to post
Share on other sites

да у вас там вообще "все нормально"

сигналы -33 и -34 вообще порадовали

так держать

:facepalm:

Share this post


Link to post
Share on other sites

У вас очень не сбалансированы сигналы на плечах лябды. Большая часть сигналов фактически пороговая(-29 и выше). У этой онушки походу меньше порог чувствительности.

Возможные варианты решения:

1. Выровнять уровни сигналов на ону чтобы были в пределах от -23 до -27 за счёт замены делителей по трассе.

2. Использовать olt sfp modul c++ .

Тогда думаю должно нормально работать.

Share this post


Link to post
Share on other sites

Тогда думаю должно нормально работать.

Вопрос не читай, время зря не теряй, ответ набирай!

Share this post


Link to post
Share on other sites



Тогда думаю должно нормально работать.

Вопрос не читай, время зря не теряй, ответ набирай!
Делай нормально, давай.

Share this post


Link to post
Share on other sites

не так давно балакал с админом одной из конкурентных сеток. так вот. Есть у них ОНУшки Пикотел на риалтеке, которые сами по себе показывают рандомный сигнал: +8, -8, -24, -1214234.... Выяснили, что вроде как в прошивке дело:


Share this post


Link to post
Share on other sites

не так давно балакал с админом одной из конкурентных сеток. так вот. Есть у них ОНУшки Пикотел на риалтеке, которые сами по себе показывают рандомный сигнал: +8, -8, -24, -1214234.... Выяснили, что вроде как в прошивке дело:


Спасибо огромное, за дельный ответ.

P.S. С сигналами уже разбираемся, где то на муфте трабл.

Share this post


Link to post
Share on other sites

мне уже прислали новую прошивку где сигналы норм показывает. e510_170220.tar называется.

Подскажите, как перепрошивать это китайское чудо?

Share this post


Link to post
Share on other sites

через веб 192.168.0.1

Удаленно через olt никак?

И точно ли прошивка помогает?

Share this post


Link to post
Share on other sites

Через ОЛТ можно, но по tftp.



12:18 И вот только что стало известно - прошивка не помогает!

Share this post


Link to post
Share on other sites

Подтверждаю проблему на ONU Picotel

Если  проблема с показателями сигналов после перепрошивки-не помогает, каковы варианты, реально ли достучаться в саппорт picotel?

Либо какие то еще настройки может изменить на onu!?

ОЛТ 8 СФП тоже?

3310 bdcom 4 sfp

Share this post


Link to post
Share on other sites

верните пикотел  тем у кого купили и возьмите что то получше  , так как там медицина бессильна  а ону как кусок Го..на

Share this post


Link to post
Share on other sites

на  4 портовыч В работают нормально, а вот на 8-ми портовых проблема.

Как утверждает продавец проблема ф софте ОНУ. Будут китайам писать исправлять. А пока отзываем ОНУ и ставим БДкомовские

Share this post


Link to post
Share on other sites

Прошивал с OLT, по инструкции для BDCOM. Долго долго лилась но по итогу установилась и уровни стала показывать реальные. Но для меня это не критично - мониторю уровни со стороны OLTа.

Share this post


Link to post
Share on other sites

Прошивал с OLT, по инструкции для BDCOM. Долго долго лилась но по итогу установилась и уровни стала показывать реальные. Но для меня это не критично - мониторю уровни со стороны OLTа.

Прошивал той версией что сюда выкинули? И реально работает показатель сигнала?

Share this post


Link to post
Share on other sites



Прошивал с OLT, по инструкции для BDCOM. Долго долго лилась но по итогу установилась и уровни стала показывать реальные. Но для меня это не критично - мониторю уровни со стороны OLTа.

Прошивал той версией что сюда выкинули? И реально работает показатель сигнала?



Взял только что из кучки непрошитых. Подкинул к P3310C(37276).

Показывает херню:
Switch#sh epon int epon 0/1:9 onu ctc op
 operating temperature(degree): 6
 supply voltage(V): 6.5
 bias current(mA): 3.2
 transmitted power(DBm): 8.2
 received power(DBm): -10.2
Switch#sh epon int epon 0/1:9 onu ctc op
 operating temperature(degree): 45
 supply voltage(V): 0.2
 bias current(mA): 130.9
 transmitted power(DBm): -8.0
 received power(DBm): 8.2

Залил новую:
Switch#epon update onu image e510_170220.tar interface epon 0/1:9
Are you sure to update the ONU image(y/n)?y
%ONU-UPDATE: Load image to memory may take some time, please wait...
Loading e510_170220.tar.....
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
%ONU-UPDATE: File e510_170220.tar len 3235840 Byte.
Switch#.Jan  1 04:08:03 The image is downloading to the ONU on EPON0/1:9, Please wait! The onu will reboot when downloading finished, and then you can check the software version after re-registration!
.......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Jan  1 04:11:54 Request ONU download check
Jan  1 04:11:54 ONU is still writing to flash
Jan  1 04:12:24 ONU is still writing to flash
Jan  1 04:12:54 CTC OAM UPGRADE OK,PLS COMMIT AFTER ONU REBOOT
Jan  1 04:13:02 %EPON-ONUDEREG: ONU a0c6.ec07.b1e4 is deregistered on EPON0/1:9.
Jan  1 04:13:44 %EPON-ONUREG: ONU a0c6.ec07.b1e4 is registered on EPON0/1:9.
Jan  1 04:13:44 %EPON-ONUAUTHEN: ONU a0c6.ec07.b1e4 is authenticated on EPON0/1:9.
Jan  1 04:13:44 %OLT: Interface EPON0/1:9's OAM Operational Status: Operational
Jan  1 04:13:45 %OLT: Interface EPON0/1:9's CTC OAM extension negotiated successfully!
Switch#epon commit-onu-image-update interface epon 0/1:9
Switch#Jan  1 04:14:09 CTC OAM UPGRADE FINISHED

Начала показывать реальные значения:
Switch#sh epon int epon 0/1:9 onu ctc op
 operating temperature(degree): 42
 supply voltage(V): 3.3
 bias current(mA): 3.2
 transmitted power(DBm): 2.1
 received power(DBm): -10.2
Switch#sh epon int epon 0/1:9 onu ctc op
 operating temperature(degree): 42
 supply voltage(V): 3.3
 bias current(mA): 3.2
 transmitted power(DBm): 2.1
 received power(DBm): -10.2


Но я мониторю отсюда, а там как было до прошивки так и осталось:
Switch#show epon optical-transceiver-diagnosis interface epon 0/1
 interface    Temperature(degree)    Voltage(V)    Current(mA)    TxPower(dBm)
 -----------       ---------------------        ------------       -------------         --------------
epon0/1               36.6                       3.4                     9.1                4.8
 interface    RxPower(dBm)
-----------  --------------
epon0/1:1    -15.6
epon0/1:9   -12.9

Edited by foxmaster

Share this post


Link to post
Share on other sites

От олта: (SFP) +4 - 14 (затухание по линии) = -10 дБм
От онушки: (ONU) 1 - 14 (затухание по линии) = -13 дБм

Если затухание реализовано делителями (8*4 или 12), то разница в уровнях не будет зависеть от длины волны на которых вещают ОЛТ и онушка.

Share this post


Link to post
Share on other sites
