Напряжение на батареях UPSa

[MICROWATT 765]

Угу, так. Это некое номинальное среднее напряжение.
4.35 при заряде многовато. Есть у лития такая еще неприятность, что если зарядить на морозе под завязку а потом отогреть, то может и бабахнуть.
И поэтому тоже не стоит увлекаться конечным напряжением заряда.

[MICROWATT 765]

---

Відредаговано 2018-07-11 08:32:06 MICROWATT

[pavlabor 1 939]

4 часа назад, MICROWATT сказал:

Угу, так. Это некое номинальное среднее напряжение.
4.35 при заряде многовато. Есть у лития такая еще неприятность, что если зарядить на морозе под завязку а потом отогреть, то может и бабахнуть.
 И поэтому тоже не стоит увлекаться конечным напряжением заряда.

Мороз стремная штука.

Разряженный свинцовый аккумулятор, оставленный в автолюбителе зимой на стоянке, замерзает и разрывает.

Потому как плотность разряженного аккума равна единице, электролит превратился в простую воду с температурой замерзания 0 градусов.



Відредаговано 2018-07-11 04:47:15 pavlabor

[NiTr0 584]

т.н. "литий-полимерные" от литий-ионных отличаются только упаковкой банки (полимерная, а не металлическая). ну и в спецэффектах при выходе из строя (первые - возгораются, вторые - взрываются с разбрасыванием горящего содержимого).



а литиевые с полимерным электролитом пока что еще до промышленного производства не дозрели.

[KaYot 3 708]

Итак, протестировал новейший модный балансир MB212 все на тех же батареях. 7шт балансиров согласно схеме установлены на 8 батарей 160ah.

И... тупо не вижу эффекта, он есть, но абсолютно минимален.

Без балансира на паре батарей было 14.1, на одной 12.5. С балансирами спустя 2 суток получилась лесенка от 14.15 до 13.1

История замеров, в серединке облэнерго "помог" с тестированием путем отключения питания на 3 часа - видно что особых перекосов по ёмкости нет. Измерили сразу после включения света и через пару часов после этого.

Я что-то делаю не так, или балансир получился не совсем эффективным и для большого числа батарей не работает?

Спустя неделю картина та же, лесенка от 14.15 до 13.15 вольт. Чуть-чуть греется крайний балансир подключенный к батарее с 13.1в, остальные полностью холодные.

Відредаговано 2018-07-24 20:02:41 KaYot

[MICROWATT 765]

Давайте в приватном порядке уточним все детали эксперимента.

Как и что измеряли и как и что следует измерять. Потом выложите результаты.
Отписал в личку, но не уверен что дойдет, Все не могу привыкнуть к новой редакции форума.

Відредаговано 2018-07-24 23:40:10 MICROWATT

[MICROWATT 765]

Пока посмотрим на первые три строчки.
 1.Первые 6 аккумуляторов  приблизительно одинаковы. 7-й потерял емкость, у 8-го емкость намного больше остальных.. 7-я сильно перезарядился, 8-й недозаряжен.
2. первые 6 аккумуляторов почти выровнялись, если смотреть их попарно, соседние. Из 7 в 8 балансировщик натужно тянет, что может. На 7 напряжение падает, на 8 растет
Разбаланс уменьшился с 1.6 вольта до 0.34. вроде бы достаточно заметно.

3  Аккумулятор 7 потерял емкость. Откачивая из него заряд в 8-й мы не можем последний наполнить, хотя напряжение на 7 снизилось уже ниже 6-го.

   Начинается подкачка из 6 в 7.В результате  падает напряжение на 6 и туда подкачивается уже из 5.
4. По всей цепочек распространяется своеобразная волна передачи энергии. Волна не затухает, поскольку включено зарядное устройство. Оно пропускает через все батареи достаточно большой ОДИНАКОВЫЙ ток и ... активно разбалансирует всю батарею.
5. Пока что выяснить величину зарядного тока не удалось. Но можно предположить, что для батареи в 160 Ач он хотя бы 15-16 А. один модуль балансировщика развивает мощность порядка 40 Вт. Это при 12 вольтах ампера 3. На фоне зарядных 15-16 не так уж и много.
 6. Еще через сутки первые три аккумулятора почти выравниваются а остальные продолжают по цепочке подкачивать последний, 8-й. Напряжение на нем хоть и медленно, но растет, остановилось падение на 7-м и даже начало расти, хотя из него и качают постоянно эти 40 ватт в последний аккумулятор. Почему последний балансировщик и теплый, "потеет" от хорошей нагрузки. 5-й и 6-й хоть и отдают часть заряда дальше, но напряжение на них тоже стало расти.
 БАЛАНСИРОВКА ИДЕТ!
А что же все-таки не очень хорошо?
 Балансировщики разрабатывались не для ноутбуков и не для подводных лодок. Пришлось задаться какой-то разумной мощностью.

Казалось, что большинство УПС будут применять батареи от 20 до 60Ач. Еще казалось, что балансировщики должны продлять срок службы сравнительно новых батарей, отличающихся по емкости на 5-10%.
 Балансировщик сам по себе дохлые батареи не оживляет и не заменяет. В данном примере он прокачал за сутки из 7 аккумулятора в 8-й порядка 40-50 Ач., но напряжения еще не выровнялись. Это говорит о том, что емкости этих аккумуляторов отличаются едва ли не на 50%. Как говориться, поздно пить нарзан, если почки уже отвалились.
 Более наглядной балансировка была бы при отключенном зарядном. Напряжения бы уравнялись гораздо быстрее, но... толку-то все рано мало, если при работе под нагрузкой в 50-60А дохлый аккумулятор разрядится так быстро, что припарками в дополнительных 3-4 А от балансировщика его не поддержать.
Если в данном примере зарядка когда-либо закончится, зарядник прекратит диктовать свой большой ток, то балансировщик  таки выровняет все напряжения , выровняет заряд.
 В тесте на 12Ач аккумуляторах по завершению зарядки он выравнивал все идеально, до 3-4 мВ  за час. Но, 160Ач - другой масштаб, это нужно понять.
 Вот пока все. детали мы пробуем выяснить в личке.


[mediaservice 2]

В 24.07.2018 в 22:38, KaYot сказал:

Без балансира на паре батарей было 14.1, на одной 12.5. С балансирами спустя 2 суток получилась лесенка от 14.15 до 13.1

Скажите , а вы не пробовали батареи прогнать на нормальном зарядно-восстановительном устройстве ?

Например Мастерватт . Именно ЗВУ которая у них.

У меня с ней прям чудеса случаются - такие труппы казалось бы подымает из небытия.



[ucTuHa 199]

Оффтоп: Если аккумулятор берет заряд нормально, ампер 30 в него заряжается, он должен держать заряд или это не обязательно? Просто не могу нагуглить ничего вменяемого. Я так понял обычно убитый аккум его просто не берет. А у меня берет нормально, но через 3-4 дня он пустой. Я сначала грешил на утечку в авто, но разряд намерял 0.02А, что является 0.5А в сутки. Спасибо.

[KaYot 3 708]

36 минут назад, ucTuHa сказал:

Если аккумулятор берет заряд нормально, ампер 30 в него заряжается, он должен держать заряд или это не обязательно?

А это зависит от того, почему он умер.

Если отгнил токовод - не будет брать заряд, полный труп.

Если осыпалась намазка и замкнула банку - будет брать заряд как новый и пустой, но без толку, больше 10-11в не зарядится, будет быстро разряжаться и скоро потеряет емкость полностью.

Если высох/сульфатировался и просто потерял емкость - будет быстро заряжаться и быстро же разряжаться.



Я бы сказал что у тебя вариант 2+3, просто купи новый.

[mediaservice 2]

1 час назад, ucTuHa сказал:

ампер 30 в него заряжается

30А зарядный ток ? - это что за пепелац такой



[ucTuHa 199]

22 минуты назад, mediaservice сказал:

30А зарядный ток ? - это что за пепелац такой



Нет, зарядный ток 0.47А. Трое суток заряжал, То есть ампер 30 он взял. Потом я его поставил в авто поездил пару дней и он в течении недели простоя сел и сел он до 1 вольта:) Сейчас он опять берет без проблем, я в него влил примерно ампер 15, поставил в авто, поездил, при том второй раз он завелся лучше чем первый, сейчас снял поставил дальше током 0.47 заряжаться до максимума.

Я просто подумал, что это проблемам в авто, но померил ток в простое 0.02, то есть норма. Я вот и думаю, это может в тачке плавающая проблема и она по каким то причинам тянула больше 0.02 или все же аккумулятору все. Пока решил зарядить его и оставить на балконе дня на три, посмотрю будет терять емкость или нет.

PS (Я вот что вспомнил, я когда мерил нагрузку в простое, я не закрыл авто. Много было статей что начинает жрать блок ЦЗ). Пока будут надеяться на это.

Відредаговано 2019-01-14 23:13:06 ucTuHa

[MICROWATT 765]

Если аккумулятор ( по любой причине) разрядился ниже 8-9 вольт ( а вы пишете до 1 вольта), то нечего дальше обсуждать. На помойку его.
 Ну и заряжать хорошо бы током в 10% емкости. Т.е. для вашего случая ампера три. Регулярный заряд малыми токами снижает емкость.
 Хотя бы раз в полгода аккумулятор нужно полностью разрядить  и зарядить. Т.е. дать полный цикл хорошими токами.
Работа а аккумулятора в автомобиле - отдельная песня, лучше ее и не начинать.. Там только надеяться на лучшее. Режимы работы батареи там варварские.

[ucTuHa 199]

3 минуты назад, MICROWATT сказал:

Если аккумулятор ( по любой причине) разрядился ниже 8-9 вольт ( а вы пишете до 1 вольта), то нечего дальше обсуждать. На помойку его.
 Ну и заряжать хорошо бы током в 10% емкости. Т.е. для вашего случая ампера три. Регулярный заряд малыми токами снижает емкость.
 Хотя бы раз в полгода аккумулятор нужно полностью разрядить  и зарядить. Т.е. дать полный цикл хорошими токами.
Работа а аккумулятора в автомобиле - отдельная песня, лучше ее и не начинать.. Там только надеяться на лучшее. Режимы работы батареи там варварские.

Понял, спасибо.

[pavlabor 1 939]

В 24.07.2018 в 22:38, KaYot сказал:

Спустя неделю картина та же, лесенка от 14.15 до 13.15 вольт. Чуть-чуть греется крайний балансир подключенный к батарее с 13.1в, остальные полностью холодные.

Для успокоения души относительно работы балансира можно переставить последнюю и первую батарею местами.

Такое впечатление что балансир сгоняет емкость в одну сторону.

Это покажет правильно ли работает балансир и не убитая ли батарея.

[mediaservice 2]

1 час назад, pavlabor сказал:

можно переставить последнюю и первую батарею местами.

Предварительно выровняв батареи на нормальном зарядном

Иначе перестановки не дадут результата.



[pavlabor 1 939]

10 минут назад, mediaservice сказал:

Предварительно выровняв батареи на нормальном зарядном

Иначе перестановки не дадут результата.

И нафига тогда балансир?

[MICROWATT 765]

Да вроде  разбирались уже, достаточно давно с этим случаем .

Там попался один аккумулятор вроде дырявого ведра. Сколько в него не подкачивай - не помогает.

[NiTr0 584]

В 15.01.2019 в 01:21, MICROWATT сказал:

Если аккумулятор ( по любой причине) разрядился ниже 8-9 вольт ( а вы пишете до 1 вольта), то нечего дальше обсуждать. На помойку его.

не всегда. если аккум разрядился от саморазряда (ну т.е. оставили его лет на 5 в разряженном до минимума состояниии) - он вполне может ожить и показать приличную емкость. ну или если после глубокого разряда его не держать в разряженном состоянии, а поставить на зарядку.



и да, лучше таких дохликов начинать заряжать малыми токами (где-то 0.01С), но при этом с высоким напряжением (вольт 30). и только часов через 6-8, а то и позже ставить на нормальную зарядку.

[mediaservice 2]

В 15.01.2019 в 08:33, pavlabor сказал:

И нафига тогда балансир?

Когда почки все - поздно пить боржоми.

ЗЫ

Привезли как то Varta 82Ач с  Ауди-гибрида AGM старт-стоп

За год ушатали так что заводится не хотелась/

По прибору тестеру показывала сопротивление 25миллиОм и ток 120А

После восстановления - 3миллиома и 790А

ЗВУ Мастерватт вот такая качала 8 дней и 5 !!! циклов восстановления откатала

и 120 кубиков дист воды ушло

И балансир для такой батареи был бы  как мертвому припарки

Відредаговано 2019-01-16 14:24:51 mediaservice

[mediaservice 2]

В 15.01.2019 в 01:21, MICROWATT сказал:

Если аккумулятор ( по любой причине) разрядился ниже 8-9 вольт ( а вы пишете до 1 вольта), то нечего дальше обсуждать. На помойку его.



Была как то партия с хранения Global ? - вроде такие не помню

Вот два год отлежали и принесливсе разряженные - попросили что то сделать

Штук 40 было - все восстановилсь и продались (автомагазин )

Раз на раз не приходится-Force желтая 2 месяца на машине в разряде зимой , 9 вольт .

Восстановление не помогло - обрыв банки

[F-u 158]

Раз уж зашел разговор за li-ion аккумуляторы...

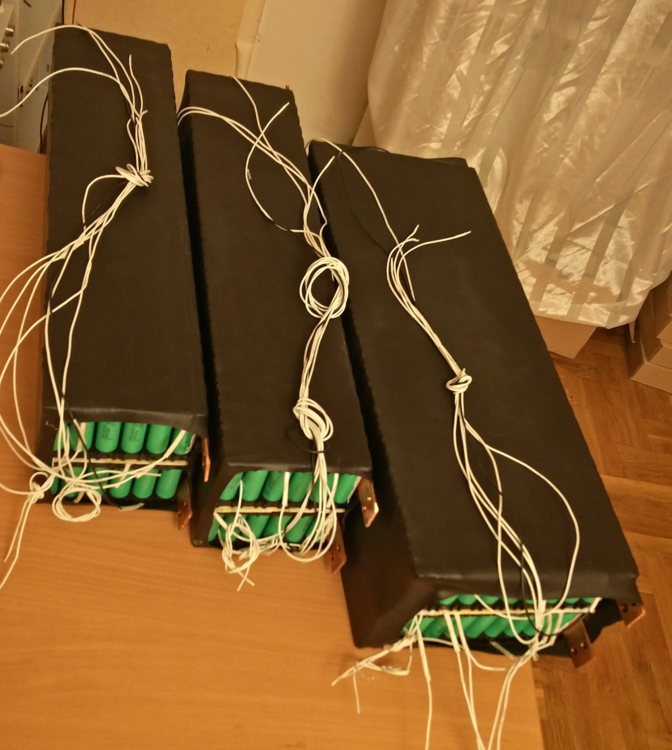

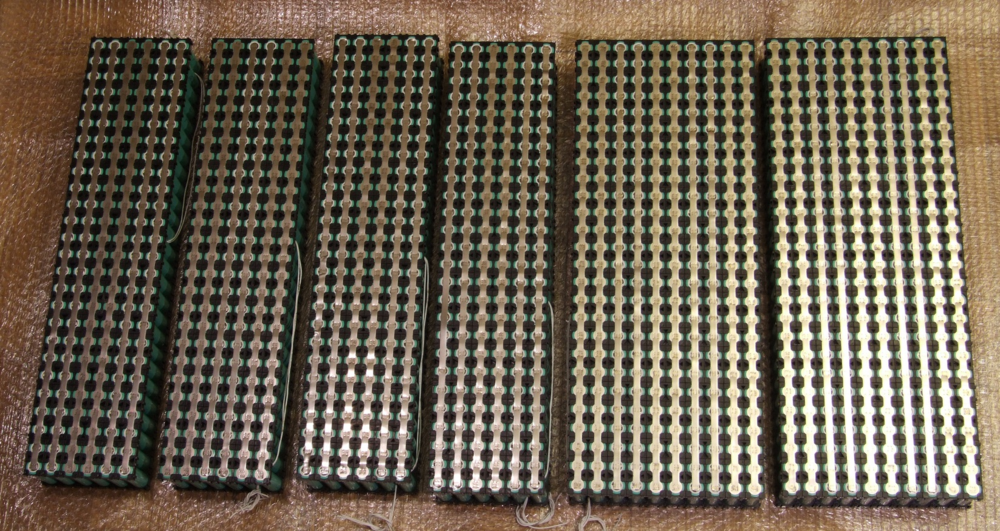

Предлагаю свои услуги проектирования, разработки, сборки, продажи элементов форм-фактора 18650 из электрокара Tesla, качественной точечной сваркой никелевых пластин на полюса элементов, проверка высокоточным оборудованием внутреннего сопротивления (импеданс) элементов.

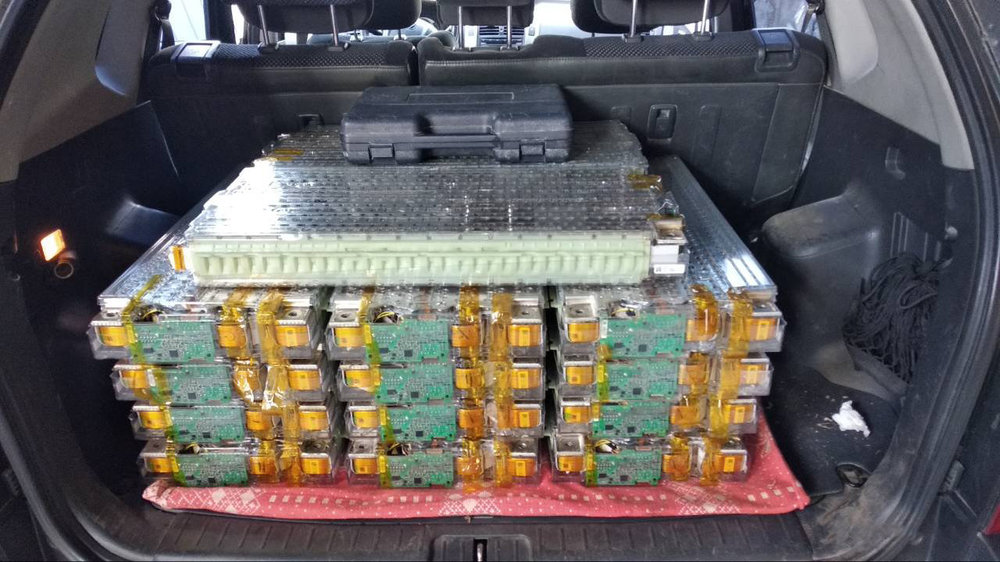

В наличии сейчас есть 3245 штучек элементов 18650 с электрокара Tesla Model X P100D января 2018-го выпуска, емкость элементов в пределах 3230-3260 mAh, внутреннее сопротивление 21-23 мОм.

[MICROWATT 765]

Хм... Предложение заслуживает внимания.
 Айда все на литиевые UPS?

[NaviNavi 86]

15 минут назад, MICROWATT сказал:

Хм... Предложение заслуживает внимания.
 Айда все на литиевые UPS?



там ценник будет огого

[F-u 158]

3 минуты назад, NaviNavi сказал:

там ценник будет огого

все относительно...
В Австралии же не кислотные аккумуляторы используют для энергообеспечения континента - a Tesla PowerPack Илона Маска

Відредаговано 2019-01-16 16:56:34 F-u
