BGP 10G Soft Router Своими руками v1.0

[NiTr0 584]

может быть за счет оптимизаций над вычислением контрольных сумм?

Выберитесь из криокамеры, 21-й век на дворе, контрольные суммы уже считают аппаратно даже интегрированные на мат. платы риалтеки и иже с ними...



Не, ну для чего то ж эти jumbo-frame-ы придумали-то.

Их придумали тогда, когда компьютеры были большими и медленными, а сетевухи были еще очень глупыми, с маленькими буферами и без interrupt moderation, для того, чтобы на всем этом гогне хоть как-то прокачать гигабит, не забивая проц прерываниями.



и получится обмен файлами на 1Гбит в 1 поток, а не 200-300мбит как обычно.

ftp с гиговой сетевухой, тазик (не помню уже что, то ли атлон 2-головый, то ли семпрон ам3, то ли что-то более раритетное) с igb, клиент - семпрон сокет 754 с forcedeth сетевкой. wget тянул 110МБ/с+ превосходно через этот стенд. Потому даже в такой ситуации польза от JF сомнительна.

О всяческих segmentation offload'ах - вообще молчу.

[pavlabor 1 939]

jumbo фреймы это транспортный уровень,

и для тазика лишняя математика, равно как и для аппаратного роутера,

просто на аппаратных роутерах, jumbo разбирается на аппаратном уровне.

Соственно на аппаратном уровне, пакет должны разбирать и сетевые.

Но это только теория, а производителей вагон и тележка.



Для роутера, для того чтобы прогнать через маску, будь это ацл маршрут, правила, или нат,

всеравно нужно курить каждый пакет.

[NiTr0 584]

jumbo фреймы это транспортный уровень,

и для тазика лишняя математика, равно как и для аппаратного роутера,

просто на аппаратных роутерах, jumbo разбирается на аппаратном уровне.



Да никто ничего не разбирает. Jumbo frame - это всего лишь фрейм, размер которого - не 1500 байт, а больше. Все. Никаких других отличий он не имеет.

[pavlabor 1 939]

Хм... точно.

[ApmeM 0]

продолжил експеримент. выставил рекомендованные размеры буферов, отключил flow control по рекомендации. все равно под нагрузкой перестает работать сетевая. в логах появляется ошибка

Nov 27 21:29:41 gw_neo kernel: [56984.810590] ------------[ cut here ]------------
Nov 27 21:29:41 gw_neo kernel: [56984.810596] WARNING: at net/sched/sch_generic.c:255 dev_watchdog+0xf4/0x154()
Nov 27 21:29:41 gw_neo kernel: [56984.810597] Hardware name: Z68A-D3H-B3
Nov 27 21:29:41 gw_neo kernel: [56984.810598] NETDEV WATCHDOG: eth2 (ixgbe): transmit queue 0 timed out
Nov 27 21:29:41 gw_neo kernel: [56984.810598] Modules linked in: tun xt_set ip_set_hash_ip ip_set 8021q igb(O) ixgbe(O) dca
Nov 27 21:29:41 gw_neo kernel: [56984.810604] Pid: 0, comm: swapper/0 Tainted: G		   O 3.6.6-gentoo #1
Nov 27 21:29:41 gw_neo kernel: [56984.810604] Call Trace:
Nov 27 21:29:41 gw_neo kernel: [56984.810605]  <IRQ>  [<ffffffff8148b10c>] ? dev_watchdog+0xf4/0x154
Nov 27 21:29:41 gw_neo kernel: [56984.810610]  [<ffffffff810302a7>] warn_slowpath_common+0x80/0x98
Nov 27 21:29:41 gw_neo kernel: [56984.810612]  [<ffffffff81030353>] warn_slowpath_fmt+0x41/0x43
Nov 27 21:29:41 gw_neo kernel: [56984.810614]  [<ffffffff8148af91>] ? netif_tx_lock+0x45/0x7a
Nov 27 21:29:41 gw_neo kernel: [56984.810616]  [<ffffffff8148b10c>] dev_watchdog+0xf4/0x154
Nov 27 21:29:41 gw_neo kernel: [56984.810619]  [<ffffffff8103d31e>] run_timer_softirq+0x1d1/0x29b
Nov 27 21:29:41 gw_neo kernel: [56984.810621]  [<ffffffff8148b018>] ? netif_tx_unlock+0x52/0x52
Nov 27 21:29:41 gw_neo kernel: [56984.810623]  [<ffffffff8101d2c9>] ? apic_write+0x11/0x13
Nov 27 21:29:41 gw_neo kernel: [56984.810625]  [<ffffffff810371b7>] __do_softirq+0xd4/0x1ad
Nov 27 21:29:41 gw_neo kernel: [56984.810628]  [<ffffffff8106dbff>] ? tick_program_event+0x1f/0x21
Nov 27 21:29:41 gw_neo kernel: [56984.810630]  [<ffffffff81577cec>] call_softirq+0x1c/0x30
Nov 27 21:29:41 gw_neo kernel: [56984.810631]  [<ffffffff81003ce8>] do_softirq+0x33/0x6b
Nov 27 21:29:41 gw_neo kernel: [56984.810633]  [<ffffffff8103743f>] irq_exit+0x3f/0x9a
Nov 27 21:29:41 gw_neo kernel: [56984.810635]  [<ffffffff8101d856>] smp_apic_timer_interrupt+0x77/0x85
Nov 27 21:29:41 gw_neo kernel: [56984.810637]  [<ffffffff81577607>] apic_timer_interrupt+0x67/0x70
Nov 27 21:29:41 gw_neo kernel: [56984.810638]  <EOI>  [<ffffffff812d3fec>] ? acpi_idle_enter_simple+0xbf/0xf5
Nov 27 21:29:41 gw_neo kernel: [56984.810643]  [<ffffffff812d3fe7>] ? acpi_idle_enter_simple+0xba/0xf5
Nov 27 21:29:41 gw_neo kernel: [56984.810645]  [<ffffffff8144a15a>] cpuidle_enter+0x12/0x14
Nov 27 21:29:41 gw_neo kernel: [56984.810647]  [<ffffffff8144a5f0>] cpuidle_enter_state+0x12/0x3a
Nov 27 21:29:41 gw_neo kernel: [56984.810648]  [<ffffffff8144a6f0>] cpuidle_idle_call+0xd8/0x14b
Nov 27 21:29:41 gw_neo kernel: [56984.810650]  [<ffffffff810096f7>] cpu_idle+0x56/0x7f
Nov 27 21:29:41 gw_neo kernel: [56984.810652]  [<ffffffff81552629>] rest_init+0x6d/0x6f
Nov 27 21:29:41 gw_neo kernel: [56984.810655]  [<ffffffff81ab2ae5>] start_kernel+0x33b/0x348
Nov 27 21:29:41 gw_neo kernel: [56984.810656]  [<ffffffff81ab251d>] ? repair_env_string+0x56/0x56
Nov 27 21:29:41 gw_neo kernel: [56984.810658]  [<ffffffff81ab22b2>] x86_64_start_reservations+0xb6/0xbb
Nov 27 21:29:41 gw_neo kernel: [56984.810659]  [<ffffffff81ab23a9>] x86_64_start_kernel+0xf2/0xf9
Nov 27 21:29:41 gw_neo kernel: [56984.810660] ---[ end trace 9b4294d240768f82 ]---
Nov 27 21:29:41 gw_neo kernel: [56984.810665] ixgbe 0000:01:00.0: eth2: Fake Tx hang detected with timeout of 5 seconds
Nov 27 21:29:41 gw_neo bird: KRT: Received route 10.250.250.0/24 with strange next-hop 10.250.250.1
Nov 27 21:29:51 gw_neo kernel: [56994.798027] ixgbe 0000:01:00.0: eth2: Fake Tx hang detected with timeout of 10 seconds



Может кто знает, что еще можно подправить?

[inco 20]

Виртуализация + Тазики + 10Г карточки спасут мир! ))

[korvin2000 7]

по просьбам выкладываю патченные драйвера кому лень патчить



http://zion.m3x.org/ixgbe.tar

[chip_shpak 1]

по просьбам выкладываю патченные драйвера кому лень патчить



http://zion.m3x.org/ixgbe.tar

у кого нибуть есть патченные драйвера под фрю

[ApmeM 0]

так и не смог заставить работать 10G на i5. Собственно что было сделано - откатил ядро на версию < 3.3. Т.е. с 3,6,6 перешел на 3,0,53.

дополнительно выполнил команды



ethtool -K ethX tso off tx on sg on gro off lro off

ifconfig ethX txqueuelen 10000



драйвера сетевых откатил на "проверенную" версию, т.е. на другой машине аналогичная карточка с такими драйверами работает отлично.

Попытался нагрузить сервер iperf-ом. получил показания прием/отдача 5/3 G одновременно. Или 8G в одну сторону. Можно было бы получить и больше, но не хватило мощностей для создания нагрузки.

И что получил в итоге - теперь сервер не подвисает наглухо, теперь он просто перегружается.

На момент ребута загрузка интерфейса составляла 3,5/1,5G.

LA~0.1

CPU SI 35-40% на каждом ядре.

CPU idle time 65% в ЧНН.



и рушилось все это дело с такими ошибками

Dec  3 14:20:40 gw_neo kernel: [31341.684411] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:40 gw_neo kernel: [31341.883829] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected
Dec  3 14:20:42 gw_neo kernel: [31343.682696] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:42 gw_neo kernel: [31343.882122] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected
Dec  3 14:20:44 gw_neo kernel: [31345.680983] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:44 gw_neo kernel: [31345.880408] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected
Dec  3 14:20:46 gw_neo kernel: [31347.679258] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:46 gw_neo kernel: [31347.878714] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected
Dec  3 14:20:48 gw_neo kernel: [31349.677562] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:48 gw_neo kernel: [31349.876988] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected
Dec  3 14:20:48 gw_neo bird: KRT: Received route 10.250.250.0/24 with strange next-hop 10.250.250.1
Dec  3 14:20:50 gw_neo kernel: [31351.675838] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:50 gw_neo kernel: [31351.875269] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected
Dec  3 14:20:50 gw_neo kernel: [31351.675838] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:50 gw_neo kernel: [31351.875269] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected
Dec  3 14:20:50 gw_neo kernel: [31352.219332] ------------[ cut here ]------------
Dec  3 14:20:50 gw_neo kernel: [31352.219338] WARNING: at net/sched/sch_generic.c:255 dev_watchdog+0xeb/0x14b()
Dec  3 14:20:50 gw_neo kernel: [31352.219339] Hardware name: Z68A-D3H-B3
Dec  3 14:20:50 gw_neo kernel: [31352.219340] NETDEV WATCHDOG: eth2 (ixgbe): transmit queue 0 timed out
Dec  3 14:20:50 gw_neo kernel: [31352.219341] Modules linked in: tun xt_set ip_set_hash_ip ip_set 8021q igb ixgbe dca
Dec  3 14:20:50 gw_neo kernel: [31352.219346] Pid: 0, comm: swapper Tainted: G	    W   3.0.53-gentoo #1
Dec  3 14:20:50 gw_neo kernel: [31352.219347] Call Trace:
Dec  3 14:20:50 gw_neo kernel: [31352.219348]  <IRQ>  [<ffffffff8103aa51>] warn_slowpath_common+0x80/0x98
Dec  3 14:20:50 gw_neo kernel: [31352.219354]  [<ffffffff8103aafd>] warn_slowpath_fmt+0x41/0x43
Dec  3 14:20:50 gw_neo kernel: [31352.219356]  [<ffffffff81443e82>] ? netif_tx_lock+0x45/0x76
Dec  3 14:20:50 gw_neo kernel: [31352.219358]  [<ffffffff81443fec>] dev_watchdog+0xeb/0x14b
Dec  3 14:20:50 gw_neo kernel: [31352.219360]  [<ffffffff81046ef2>] run_timer_softirq+0x1c4/0x28d
Dec  3 14:20:50 gw_neo kernel: [31352.219362]  [<ffffffff81443f01>] ? netif_tx_unlock+0x4e/0x4e
Dec  3 14:20:50 gw_neo kernel: [31352.219365]  [<ffffffff81017cce>] ? lapic_next_event+0x10/0x14
Dec  3 14:20:50 gw_neo kernel: [31352.219367]  [<ffffffff81040242>] __do_softirq+0xbe/0x17b
Dec  3 14:20:50 gw_neo kernel: [31352.219370]  [<ffffffff81061a02>] ? tick_program_event+0x1a/0x1c
Dec  3 14:20:50 gw_neo kernel: [31352.219374]  [<ffffffff8152ed0c>] call_softirq+0x1c/0x30
Dec  3 14:20:50 gw_neo kernel: [31352.219377]  [<ffffffff81003ae6>] do_softirq+0x33/0x69
Dec  3 14:20:50 gw_neo kernel: [31352.219379]  [<ffffffff810404a7>] irq_exit+0x3f/0x9c
Dec  3 14:20:50 gw_neo kernel: [31352.219381]  [<ffffffff8101815b>] smp_apic_timer_interrupt+0x77/0x85
Dec  3 14:20:50 gw_neo kernel: [31352.219383]  [<ffffffff8152e4d3>] apic_timer_interrupt+0x13/0x20
Dec  3 14:20:50 gw_neo kernel: [31352.219384]  <EOI>  [<ffffffff812b5793>] ? acpi_idle_enter_bm+0x200/0x234
Dec  3 14:20:50 gw_neo kernel: [31352.219388]  [<ffffffff812b578e>] ? acpi_idle_enter_bm+0x1fb/0x234
Dec  3 14:20:50 gw_neo kernel: [31352.219390]  [<ffffffff814153e6>] cpuidle_idle_call+0xd9/0x157
Dec  3 14:20:50 gw_neo kernel: [31352.219393]  [<ffffffff8100123c>] cpu_idle+0x56/0x78
Dec  3 14:20:50 gw_neo kernel: [31352.219395]  [<ffffffff8150ab49>] rest_init+0x6d/0x6f
Dec  3 14:20:50 gw_neo kernel: [31352.219397]  [<ffffffff81a9cad4>] start_kernel+0x343/0x34e
Dec  3 14:20:50 gw_neo kernel: [31352.219399]  [<ffffffff81a9c2a6>] x86_64_start_reservations+0xb6/0xba
Dec  3 14:20:50 gw_neo kernel: [31352.219401]  [<ffffffff81a9c39c>] x86_64_start_kernel+0xf2/0xf9
Dec  3 14:20:50 gw_neo kernel: [31352.219402] ---[ end trace 8720a024bf0aa566 ]---
Dec  3 14:20:50 gw_neo kernel: [31352.219407] ixgbe 0000:01:00.0: eth2: Fake Tx hang detected with timeout of 5 seconds
Dec  3 14:20:52 gw_neo kernel: [31353.674115] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:52 gw_neo kernel: [31353.873555] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected
Dec  3 14:20:54 gw_neo kernel: [31355.672422] ixgbe 0000:01:00.0: eth2: -1 Spoofed packets detected
Dec  3 14:20:54 gw_neo kernel: [31355.871891] ixgbe 0000:01:00.1: eth3: -1 Spoofed packets detected



Куда еще копать - не знаю.

Осталось только проверить гипертрейнинг.... Дальше фантазия заканчивается

[NiTr0 584]

Какой гипертрейдинг на i5?

А копать ИМХО в сторону железа (глюкавая карточка/глюкавая память/глюкавая мать). Для начала - memtest86 на сутки-другие, потом - перетыкивание карточки в другой подручный тазик, потом - замена карточки...

[Elisium 10]

Так есть те, у кого на фряхе 10G крутится ?



У нас есть. Двухпортовая Х520-DA2, апнут один порт.

Бегает до 2800\2800 по 10Г линку. Сервер занимается БГП (несколько аплинков) + шейпер. Загрузка гдето 27%

Проц Intel® Core™ i7-3930K CPU @ 3.20GHz



ApmeM, мать то какая ? Марка\производитель ?

У меня тут была похожая темка про мамки АсРок... не жильцы при больших нагрузках.

[loki 86]

Спасибо NiTr0 за техэкскурс.



to Elisium:



А какие модули используете, и что за железка на втором конце линка ?

[ApmeM 0]

мать

Dec  3 14:20:50 gw_neo kernel: [31352.219339] Hardware name: Z68A-D3H-B3

[Elisium 10]

to Elisium:

А какие модули используете, и что за железка на втором конце линка ?

Медный шнурок 10Г

На другом конце длинк 3420.

п.с. Драйвера, само собой, патченные для неродных СФП+.

[Tiesto 4]

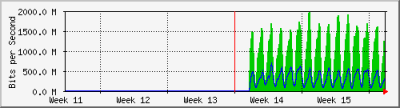

Автор, пожалуйста покажи mrtg графику сетевой карты на сегодняшний день. Заранее благодарен

[korvin2000 7]

растет по чуть чуть
поставил свежие дрова и ядро
хотя итак все жило без проблем

[logic 522]

на наге народ 29гбит выжал

[Tiesto 4]

Up time скоко?



растет по чуть чуть

поставил свежие дрова и ядро

хотя итак все жило без проблем



Up time скоко?

[korvin2000 7]

Up time скоко?



растет по чуть чуть

поставил свежие дрова и ядро

хотя итак все жило без проблем

Up time скоко?



два месяца было

ядро обновлял пришлось ребутнуться

[blank 6]

Прошло несколько месяцев. Попробую еще раз задать интересующий меня вопрос:

На фряхе так никому и не удалось собрать рабочий 10Г софт роутер?

[bit 58]

Почему не удалось? Работает. Без извращений никак: НАТит,  шейпит. Графики похожи.

CPU: Intel® Xeon® CPU E31270

avail memory = 8212676608 (7832 MB)

ix0: <Intel® PRO/10GbE PCI-Express Network Driver, Version - 2.4.8> port 0xe020-0xe03f mem 0xfb280000-0xfb2fffff,0xfb704000-0xfb707fff irq 17 at device 0.0 on pci2

ix1: <Intel® PRO/10GbE PCI-Express Network Driver, Version - 2.4.8> port 0xe000-0xe01f mem 0xfb180000-0xfb1fffff,0xfb700000-0xfb703fff irq 18 at device 0.1 on pci2





netstat -w1 -I ххх
input (user0) output
packets errs idrops bytes packets errs bytes colls
77489 0 0 24148429 115693 0 141062643 0
73964 0 0 24211243 112355 0 136747843 0
74133 0 0 22569613 108376 0 131884464 0
75460 0 0 24975746 109987 0 132511907 0
72825 0 0 26353052 100845 0 118390713 0
71768 0 0 25226660 103174 0 122400746 0
73587 0 0 24539708 106375 0 125208926 0

Не час пик.

[FonOdinus 92]

Почему не удалось? Работает. Без извращений никак: НАТит,  шейпит. Графики похожи.

CPU: Intel® Xeon® CPU E31270

avail memory = 8212676608 (7832 MB)

ix0: <Intel® PRO/10GbE PCI-Express Network Driver, Version - 2.4.8> port 0xe020-0xe03f mem 0xfb280000-0xfb2fffff,0xfb704000-0xfb707fff irq 17 at device 0.0 on pci2

ix1: <Intel® PRO/10GbE PCI-Express Network Driver, Version - 2.4.8> port 0xe000-0xe01f mem 0xfb180000-0xfb1fffff,0xfb700000-0xfb703fff irq 18 at device 0.1 on pci2





netstat -w1 -I ххх

input (user0) output

packets errs idrops bytes packets errs bytes colls

77489 0 0 24148429 115693 0 141062643 0

73964 0 0 24211243 112355 0 136747843 0

74133 0 0 22569613 108376 0 131884464 0

75460 0 0 24975746 109987 0 132511907 0

72825 0 0 26353052 100845 0 118390713 0

71768 0 0 25226660 103174 0 122400746 0

73587 0 0 24539708 106375 0 125208926 0

Не час пик.



Какая версия фри? Какие дрова? В 8.3 не подымается линк, на свитче активен, на сетевой пусто

[Гайджин 574]

Я не понял? - Вы чуть больше гигабита показать пытаетесь?

[bit 58]

Я написал, графики похожие.

Чуть больше 2х.



вот
packets errs idrops bytes packets errs bytes colls
131721 0 0 41411104 230504 0 293796288 0
137513 0 0 42369197 249114 0 318266887 0
137495 0 0 41307320 248265 0 318069772 0
131563 0 0 41534123 232846 0 299400594 0
129189 0 0 39348142 230539 0 295692121 0
131099 0 0 38836366 231288 0 296942489 0

[Гайджин 574]

Ну это вообще ни разу не 10, даже не близко...

Відредаговано 2013-04-16 18:25:06 Гайджин
