Мониторинг OLT по snmp

Mackiavelly · 2017-11-27 12:10:47

ага как выяснилось данные OID появились только в прошивках E аля Version 10.1.0E, во всех предыдущий версиях, этих полей нет, дерево заканчивается на 8 индексе

SashaGub · 2018-01-26 09:12:27

Что-то у меня темплейт "gepon-signal-template" от askask для cacti (ver. 1.1.29) для 3310 B (прошивка 33463 и 39287) не прорисовывает графики, в тоже время на 3310 С все прекрасно работает. Не могу найти причины .

unique · 2018-03-26 07:23:22

находил кто-то oid для нарезки скорости на ону?
bdcom 3310b,3310c,P3608-2TE

BDtest_config_epon0/1:2#epon sla downstream pir 1000000 cir 12000

BDtest_config_epon0/1:2#epon sla upstream pir 1000000 cir 12000

Відредаговано 2018-03-26 07:23:55 unique

NETOS · 2018-03-26 13:10:05

5 часов назад, unique сказал:

находил кто-то oid для нарезки скорости на ону?
bdcom 3310b,3310c,P3608-2TE

BDtest_config_epon0/1:2#epon sla downstream pir 1000000 cir 12000

BDtest_config_epon0/1:2#epon sla upstream pir 1000000 cir 12000

Для нарезки скорости используй команды или шаблоны, а OID для мониторинга показателей OLT используют

Ромка · 2018-03-27 05:18:06

16 часов назад, NETOS сказал:

Для нарезки скорости используй команды или шаблоны, а OID для мониторинга показателей OLT используют

открой для себя snmpset

NETOS · 2018-03-27 17:34:54

12 часов назад, Ромка сказал:

открой для себя snmpset

Хм... Действительно, наверное надобности не было.

unique · 2018-03-31 08:47:13

В 27.03.2018 в 08:18, Ромка сказал:

открой для себя snmpset

подскажите какой oid?

solarbg · 2018-08-24 18:59:43

<html>
<head>
<style>
table {
    font-family: arial, sans-serif;
    border-collapse: collapse;
    width: 100%;
}

td, th {
    border: 1px solid #dddddd;
    text-align: left;
    padding: 8px;
}

tr:nth-child(even) {
    background-color: #dddddd;
}
</style>
</head>
<body>

<?php

$time1= date("Y-m-d H:i:s");
$ip='172.30.30.30';
$ro='public';
$session = new SNMP(SNMP::VERSION_2C, $ip, $ro);
$ifDescr = $session->walk(".1.3.6.1.2.1.2.2.1.2", TRUE);

$ifAlias = $session->walk("IF-MIB::ifAlias", TRUE);

$ifSpeed = $session->walk(".1.3.6.1.2.1.2.2.1.5", TRUE);

$ifAdminStatus = $session->walk(".1.3.6.1.2.1.2.2.1.7", TRUE);

$ifOperStatus = $session->walk(".1.3.6.1.2.1.2.2.1.8", TRUE);

$ifInErrors = $session->walk(".1.3.6.1.2.1.2.2.1.14", TRUE);

$ifOutErrors = $session->walk(".1.3.6.1.2.1.2.2.1.20", TRUE);

$ONUMAC = $session->walk("1.3.6.1.4.1.3320.101.10.1.1.3", TRUE);

$ONURxLevel = $session->walk("1.3.6.1.4.1.3320.101.10.5.1.5", TRUE);

$ONUTemp = $session->walk("1.3.6.1.4.1.3320.101.10.5.1.2", TRUE);

$ONUDist = $session->walk("1.3.6.1.4.1.3320.101.10.1.1.27", TRUE);

$ONUVendor = $session->walk("1.3.6.1.4.1.3320.101.10.1.1.1", TRUE);

$ONUModel = $session->walk("1.3.6.1.4.1.3320.101.10.1.1.2", TRUE);

        foreach ($ifDescr as $key => $value) {
        $iface[$key]['IfId']=$key;
        $value=explode(' ', $value);
        $value=end($value);
        $value=trim($value);
        $value = str_replace("\"", "", $value);
        $iface[$key]['IfDescr']=$value;
        }
        foreach ($ifAlias as $key => $value) {
        $iface[$key]['IfId']=$key;
        $value=explode(' ', $value);
        $value=end($value);
        $value=trim($value);
        $value = str_replace("\"", "", $value);
        $iface[$key]['ifAlias']=$value;
        }
	foreach ($ifSpeed as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $iface[$key]['IfSpeed']=$value;
        }
        foreach ($ifAdminStatus as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $iface[$key]['IfAdminStatus']=$value;
        }
        foreach ($ifOperStatus as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $iface[$key]['IfOperStatus']=$value;
        }
        foreach ($ifInErrors as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $iface[$key]['IfInErrors']=$value;
        }
        foreach ($ifOutErrors as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $iface[$key]['IfOutErrors']=$value;
        }
        foreach ($ONUMAC as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $value = str_replace (" ", ":", $value);
        $iface[$key]['ONUMAC']=$value;
        }
        foreach ($ONURxLevel as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $iface[$key]['ONURxLevel']=$value;
        }
        foreach ($ONUTemp as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $value = $value/256;
        $value = round($value, 2);
        $iface[$key]['ONUTemp']=$value;
        }
        foreach ($ONUDist as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $iface[$key]['ONUDist']=$value;
        }
        foreach ($ONUVendor as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $value = str_replace("\"", "", $value);
        $iface[$key]['ONUVendor']=$value;
        }
        foreach ($ONUModel as $key => $value) {
        $value=explode(':', $value);
        $value=end($value);
        $value=trim($value);
        $value = str_replace("\"", "", $value);
        $iface[$key]['ONUModel']=$value;
        }

	echo "$time1.<h2></h2>";
	echo '<table>';
	foreach ($iface as $key){
	$date=date("Y-m-d H:i:s");
        $IfId=$equipment_id.'_'.$key['IfId'];
        $IfDescr=$key['IfDescr'];
        $ifAlias=$key['ifAlias'];
        $IfSpeed=$key['IfSpeed'];
        $IfAdminStatus=$key['IfAdminStatus'];
        $IfOperStatus=$key['IfOperStatus'];
        $IfInErrors=$key['IfInErrors'];
        $IfOutErrors=$key['IfOutErrors'];
        if(isset( $key['ONUMAC'])){
        $ONUMAC=$key['ONUMAC'];}else{$ONUMAC=NULL;}
        if(isset( $key['ONURxLevel'])){
        $ONURxLevel=$key['ONURxLevel']/10;}else{$ONURxLevel=NULL;}
        if(isset( $key['ONUTemp'])){
        $ONUTemp=$key['ONUTemp'];}else{$ONUTemp=NULL;}
        if(isset( $key['ONUDist'])){
        $ONUDist=$key['ONUDist'];}else{$ONUDist=NULL;}
//      if(isset( $key['ONUVendor'])){
//      $ONUVendor=$key['ONUVendor'];}else{$ONUVendor=NULL;}
//      if(isset( $key['ONUModel'])){
//      $ONUModel=$key['ONUModel'];}else{$ONUModel=NULL;}
//      $ONUVendorModel=$ONUVendor.'/'.$ONUModel;
//	echo '<td>IfId: '.$IfId.'</td>';
        echo '<td>Интерфейс: '.$IfDescr.'</td>';
        echo '<td>Адрес: '.$ifAlias.'</td>';
//        echo '<td>IfSpeed: '.$IfSpeed.'</td>';
//        echo '<td>IfAdminStatus: '.$IfAdminStatus.'</td>';
        echo '<td>Състояние: '.$IfOperStatus.'</td>';
//        echo '<td>IfInErrors: '.$IfInErrors.'</td>';
//        echo '<td>IfOutErrors: '.$IfOutErrors.'</td>';
//	echo '</br>';
        $epon=stripos($IfDescr, 'pon');
        $eponslash=stripos($IfDescr, '/');
        $eponcolon=stripos($IfDescr, ':');
        if($epon !== false and $eponslash!== false and $eponcolon !== false){
        echo '<td>MAC: '.$ONUMAC.'</td>';
        echo '<td>Сигнал: '.$ONURxLevel.'</td>';
        echo '<td>Температура: '.$ONUTemp.'</td>';
        echo '<td>Растояние: '.$ONUDist.'</td>';}
//        echo '<td>ONUVendor: '.$ONUVendor.'</td>';
//        echo '<td>ONUModel: '.$ONUModel.'</td>'; }
//	echo '</br>';

	echo '</tr>';

}

	echo '</table>';



?>

</body>
</html>

Can anyone help? When you click on "onu" a given window in a small window, the state of the ports will go out

CoUL · 2018-08-27 13:25:40

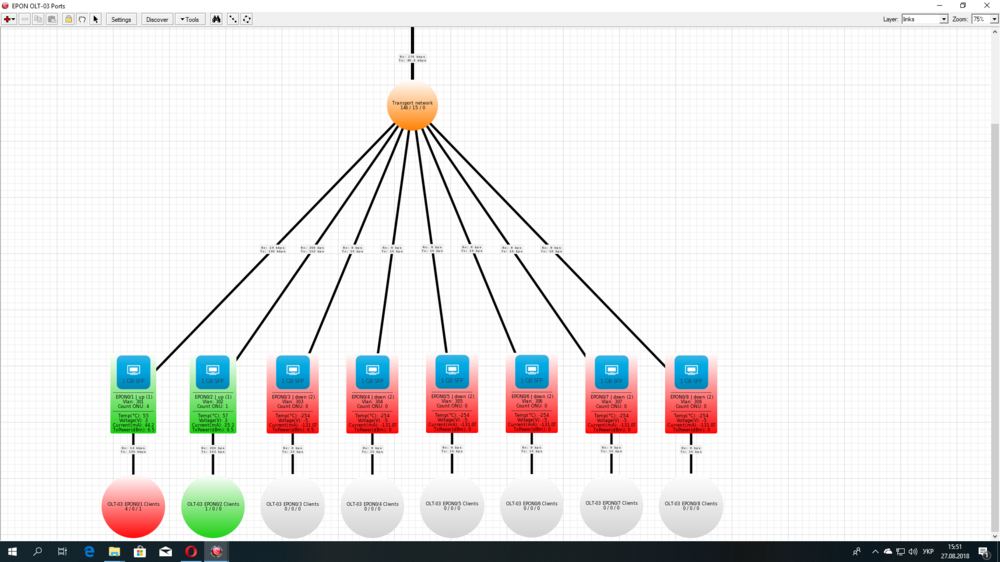

Покращив, моніторниг Epon обладнання BDCOM за допомогою The Dude.

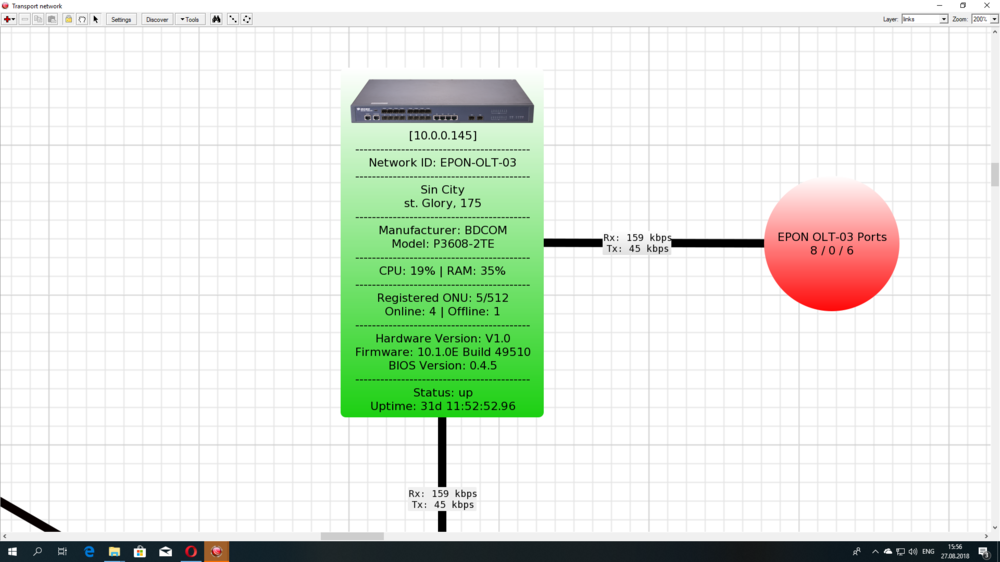

Тепер The Dude може по OLT:

*) відображати вендора та модель

*) нагрузку на CPU та RAM

*) кількість зареєстрованих ONU

*) кількість ONU онлайн та офлайн

*) версію hardware та software

*) uptime

--------------------------------------------------------

Тепер The Dude може, по EPON порту:

*) відображати стан порта

*) кількість зареєстрованих на порту ONU

*) температуру та вольтажі модуля

*) TxPower модуля

--------------------------------------------------------

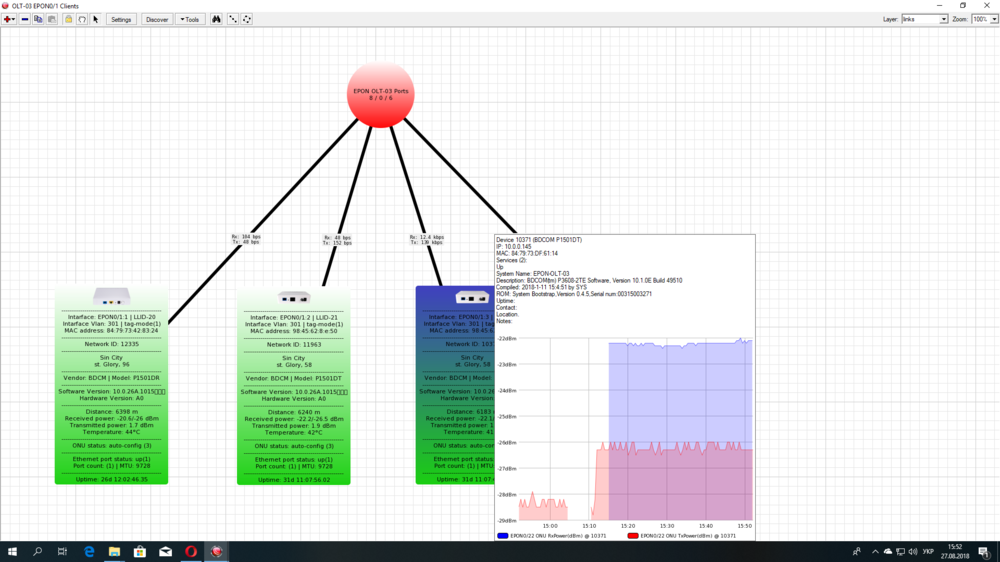

Тепер The Dude може, по ONU

*) відображати інтерфейс та LLID ONU

*) відображати MAC адресу ONU

*) vlan та його режим роботи

*) вендор та модель ONU

*) версію hardware та software

*) дистанцію до ONU

*) рівень сигналу до та від ONU а також графіки на них

*) потужність сигналу та температуру модуля ONU

*) статус налаштувань ONU

*) статус Ethernet порта та розмір MTU

*) uptime

Відредаговано 2018-08-27 13:29:00 CoUL

solarbg · 2018-08-31 16:17:21

Well i need to be on web not in windows software.

kulakoff · 2018-09-26 08:13:31

Добрый день, известен ли oid что бы получить "Auto-configured"

olt-kr#sh epon onu-status-count
ONU STATUS COUNT
-------------------------
Lost: 0
Deregistered: 36
Registered: 0
Authenticated: 0
Auto-configuring: 0
Auto-configured: 305
Wait-for-dereg: 0
Standby: 0
Config-failed: 0
Unknow: 0

Mega4el · 2018-09-27 07:52:39

23 часа назад, kulakoff сказал:

Добрый день, известен ли oid что бы получить "Auto-configured"

olt-kr#sh epon onu-status-count
ONU STATUS COUNT
-------------------------
Lost: 0
Deregistered: 36
Registered: 0
Authenticated: 0
Auto-configuring: 0
Auto-configured: 305
Wait-for-dereg: 0
Standby: 0
Config-failed: 0
Unknow: 0

Это на каком ОЛТ и с какой прошивкой есть такая команда?

kulakoff · 2018-09-27 14:40:08

6 часов назад, Mega4el сказал:

Это на каком ОЛТ и с какой прошивкой есть такая команда?

BDCOM(tm) P3616-2TE Software, Version 10.1.0E Build 53337

pashaumka · 2018-09-27 16:00:29

В 26.09.2018 в 11:13, kulakoff сказал:

Добрый день, известен ли oid что бы получить "Auto-configured"

olt-kr#sh epon onu-status-count
ONU STATUS COUNT
-------------------------
Lost: 0
Deregistered: 36
Registered: 0
Authenticated: 0
Auto-configuring: 0
Auto-configured: 305
Wait-for-dereg: 0
Standby: 0
Config-failed: 0
Unknow: 0

.1.3.6.1.4.1.3320.101.10.1.1.26

switch($status) {
case "0": $status_txt="authenticated"; break;
case "1": $status_txt="registered"; break;
case "2": $status_txt="deregistered"; break;
case "3": $status_txt="auto_config"; break;
case "4": $status_txt="lost"; break;
default: $status_txt=""; break;
}

kulakoff · 2018-09-28 06:54:32

14 часов назад, pashaumka сказал:

.1.3.6.1.4.1.3320.101.10.1.1.26

switch($status) {
case "0": $status_txt="authenticated"; break;
case "1": $status_txt="registered"; break;
case "2": $status_txt="deregistered"; break;
case "3": $status_txt="auto_config"; break;
case "4": $status_txt="lost"; break;
default: $status_txt=""; break;
}

есть ли oid по которому можно получить

Deregistered: 36
Auto-configured: 305

ua.feldsher · 2018-09-28 11:33:45

4 часа назад, kulakoff сказал:

есть ли oid по которому можно получить

Deregistered: 36
Auto-configured: 305

OID указали. Думаю нужно посчитать.

kulakoff · 2018-09-28 20:12:54

8 часов назад, ua.feldsher сказал:

OID указали. Думаю нужно посчитать.

Так и сделали, спасибо.

корректно работает как на P3616-2TE, так и P3310B

Sirba · 2018-10-03 07:58:23

В 16.10.2017 в 02:04, Wassabi сказал:

$equipment_id='';

Здравствуйте, подскажите что есть этот параметр?

kulakoff · 2019-04-12 19:09:02

Здравствуйте, подскажите oid для того чтобы получить текущую температуру, спасибо.

KR-BDCOM1#sh temperature
upper temperature threshold is 75 degree
low temperature threshold is -15 degree
current temperature is 47 degree
Status:Normal

Відредаговано 2019-04-12 19:09:26 kulakoff

CoUL · 2019-04-12 19:29:05

19 минут назад, kulakoff сказал:

Здравствуйте, подскажите oid для того чтобы получить текущую температуру, спасибо.

KR-BDCOM1#sh temperature
upper temperature threshold is 75 degree
low temperature threshold is -15 degree
current temperature is 47 degree
Status:Normal

Не зміг знайти такий oid.

kulakoff · 2019-07-09 13:56:21

В 12.04.2019 в 22:09, kulakoff сказал:

Здравствуйте, подскажите oid для того чтобы получить текущую температуру, спасибо.

KR-BDCOM1#sh temperature
upper temperature threshold is 75 degree
low temperature threshold is -15 degree
current temperature is 47 degree
Status:Normal

Нашел, возможно кому то пригодится P3616-2TE

anton@work-pc:~$ snmpget -v1 -c olt_snmp_community  olt_ip 1.3.6.1.4.1.3320.9.181.1.1.7.1
iso.3.6.1.4.1.3320.9.181.1.1.7.1 = INTEGER: 44

IF-BDCOM4#sh temperature
 upper temperature threshold is 75 degree
 low temperature threshold is -15 degree
 current temperature is 44 degree
 Status:Normal

CoUL · 2019-07-09 23:11:27

9 часов назад, kulakoff сказал:

Нашел, возможно кому то пригодится P3616-2TE


anton@work-pc:~$ snmpget -v1 -c olt_snmp_community  olt_ip 1.3.6.1.4.1.3320.9.181.1.1.7.1
iso.3.6.1.4.1.3320.9.181.1.1.7.1 = INTEGER: 44

IF-BDCOM4#sh temperature
 upper temperature threshold is 75 degree
 low temperature threshold is -15 degree
 current temperature is 44 degree
 Status:Normal

Дуже, дякую за роботу!

P. S. Чому не можна поставити "+"? Неактивна кнопка...

Відредаговано 2019-07-09 23:17:28 CoUL

pashaumka · 2019-07-11 08:14:56

в 3310 тоже отдает оиды, но команды ( sh temperature) такой в голове нет

у кого есть оид установки или текущего времени или NTP сервера?

CoUL · 2019-07-12 06:42:30

22 часа назад, pashaumka сказал:

в 3310 тоже отдает оиды, но команды ( sh temperature) такой в голове нет

у кого есть оид установки или текущего времени или NTP сервера?

Спробуйте ці:

nmsNtpStatus

.1.3.6.1.4.1.3320.9.353.1

nmsNtpMasterServerAddr

.1.3.6.1.4.1.3320.9.353.2

nmsNtpBackupServerAddr

.1.3.6.1.4.1.3320.9.353.3

pashaumka · 2019-07-12 15:51:17

не... не работают

Увійти

Мониторинг OLT по snmp

Рекомендованные сообщения

Mackiavelly 1

Ссылка на сообщение

Поделиться на других сайтах

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Posted Images

SashaGub 0

Ссылка на сообщение

Поделиться на других сайтах

unique 18

Ссылка на сообщение

Поделиться на других сайтах

NETOS 129

Ссылка на сообщение

Поделиться на других сайтах

Ромка 567

Ссылка на сообщение

Поделиться на других сайтах

NETOS 129

Ссылка на сообщение

Поделиться на других сайтах

unique 18

Ссылка на сообщение

Поделиться на других сайтах

solarbg 0

Ссылка на сообщение

Поделиться на других сайтах

CoUL 30

Ссылка на сообщение

Поделиться на других сайтах

solarbg 0

Ссылка на сообщение

Поделиться на других сайтах

kulakoff 2

Ссылка на сообщение

Поделиться на других сайтах

Mega4el 2

Ссылка на сообщение

Поделиться на других сайтах

kulakoff 2

Ссылка на сообщение

Поделиться на других сайтах

pashaumka 33

Ссылка на сообщение

Поделиться на других сайтах

kulakoff 2

Ссылка на сообщение

Поделиться на других сайтах

ua.feldsher 6

Ссылка на сообщение

Поделиться на других сайтах

kulakoff 2

Ссылка на сообщение

Поделиться на других сайтах

Sirba 0

Ссылка на сообщение

Поделиться на других сайтах

kulakoff 2

Ссылка на сообщение

Поделиться на других сайтах

CoUL 30

Ссылка на сообщение

Поделиться на других сайтах

kulakoff 2

Ссылка на сообщение

Поделиться на других сайтах

CoUL 30

Ссылка на сообщение

Поделиться на других сайтах

pashaumka 33

Ссылка на сообщение

Поделиться на других сайтах

CoUL 30

Ссылка на сообщение
