девайс для мониторинга каждого аккума батареи - нужен ли?


какое устройтсво нужно?

75 members have voted

  1. 1. интерфейс

    • TTL (RS232), несколько slave устройств
    • RS422/RS485
    • только ethernet с SNMP
    • опциональный SNMP контроллер
  2. 2. измеряемые напряжения/погрешность каждого девайса

    • 1 аккумулятор/<1%
    • 2-4 аккумулятора/5-10%
    • до 8 аккумуляторов/15-20%
  3. 3. встроенный коммутатор разрядной нагрузки (недо-балансир)

    • нужен, включение/отключение по пороговому напряжению
    • нужен, включение/отключение по команде (с защитой от переразряда)
    • нужен, включение как по команде так и по пороговому напряжению
    • не нужен, только мониторинг


Recommended Posts

готовых нет, но комплектуха для сборки есть (или почти вся есть, надо пересмотреть). собрать реально, цена комплекта будет $120, по времени - думаю где-то неделя-две.

Link to post
Share on other sites
  • Replies 395
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

чем тестирование в лабораторных условиях принципиально отличается от тестирования на узле? все аккумы разряжаются одним и тем же током, достаточно только мониторить напряжение на каждом.

Ну вы же вроде не НиТро.... По большей части грамотно освещаете технические вопросы, а тут.... Вы изложите ясным техническим языком что понимаете под словом "мониторинг". На данный момент это понимае

Простои сети, что там у вас через упсы запитано. К сожалению, то что вы рассказываете звучит, как выдумки. Я лично натыкался на убитые батареи и через год и через месяц, и на дефекты в упсах, и на пос

Posted Images

2 часа назад, NiTr0 сказал:

готовых нет, но комплектуха для сборки есть (или почти вся есть, надо пересмотреть). собрать реально, цена комплекта будет $120, по времени - думаю где-то неделя-две.

и базовых на 4 канала тоже готовых нету?

Edited by nik247
Link to post
Share on other sites
  • 7 months later...

один девайс вернулся в ремонт (шимка сдурела, видать бракованная), решил проверить на сколько за 1.5 года уплыли показания. был приятно удивлен, один канал уплыл на 20мВ, другие - меньше 10мВ.


Edited by NiTr0
Link to post
Share on other sites
  • 2 weeks later...
  • 4 months later...

Ребята а где купить этот девайс? В теме закреплен только опроc.



Можно ссылку на девайс фото, и инструкцию к нему.



И как подключить к Cacti мониторингу нужно ставить софт на линукс и втыкать девайс каким шнурком с сервером? Возможно есть мануал? Спасибо



Также стоимость знать бы и продавца, производителя.





Link to post
Share on other sites
7 часов назад, Bogdan.Lukashov сказал:

Ребята а где купить этот девайс? В теме закреплен только опроc.



Можно ссылку на девайс фото, и инструкцию к нему.



И как подключить к Cacti мониторингу нужно ставить софт на линукс и втыкать девайс каким шнурком с сервером? Возможно есть мануал? Спасибо



Также стоимость знать бы и продавца, производителя.





Пиши в ЛС    NiTr0

Edited by skybetik
Link to post
Share on other sites

ну собссно "производитель" - я, пока что производство на стадии штучной сборки прототипов, массового производства пока нет. ориентировочная цена - $40 за 4-канальный блок, $20 за блок расширения с 4 доп.каналами.



фотки постил в теме, и я и другие люди (ранние ревизии)



к кактусу (как и к любой другой системе мониторинга) подключается по SNMP. OIDы используются те же что и в lmsensors, шаблон для кактуса тут тоже в теме выкладывали

краткий мануал/даташит в аттаче



datasheet.pdf

  • Like 2
Link to post
Share on other sites
  • 1 year later...

цены ввиду дорожания компонентов и сборки немного поднялись; $50 за основной блок и $25 за доп.блок на +4 канала.

  • Like 1
Link to post
Share on other sites
  • 5 months later...

А техподдержка и сайт и телефон есть? Или это просто девайс от энтузиаста на коленке в гараже собран?  Есть хоть фото качества печатки?

Link to post
Share on other sites

фотки - ссылки были выше в теме

платы заводского производства, монтаж - ручной, но следующую партию планирую таки на заводе заказать монтаж SMD (и из-за дефицита микроконтроллеров у нас и невменяемых цен на них - $20 за 1шт STM32 и $5 за STM8 как-то чересчур, и посмотреть насколько качественно паяют китайцы - ручная сборка хоть и не особо дорого, но долго). сайта нет по причине штучного спроса на девайсы. техподдержку оказываю я - но по большому счету было всего несколько обращений насчет багов в прошивке, которые были пофикшены, последний более года назад (отрицательные температуры некорректно обрабатывал). ремонты тоже единичные были.

Link to post
Share on other sites
  • 6 months later...
  • 1 month later...
  • 9 months later...

приехала очередная партия плат. цена та же - $55 основной блок, $25 за +4 доп.канала.

к слову, попала в ремонт одна из первой ревизии, на вход пошло 36 вольт вместо 12. после отмывания пятна копоти (выглядело будто туда подали 220В, а не 36В), оттирания с платы металлизации (где получилось) и запайки новых резистора-нулевика, диода и супрессора - заработала, выгоревший канал почему-то чуть "уплыл" по показаниям (напряжение на эталоне - 12082 мВ):



Chan#   Vin, mV         Vpulse, mV      Last refresh, ms ago    Requests        Errors
1       12077           4               595                     119             1
2       12075           5               567                     127             0
3       12122           7               538                     127             0
4       12064           7               511                     127             0

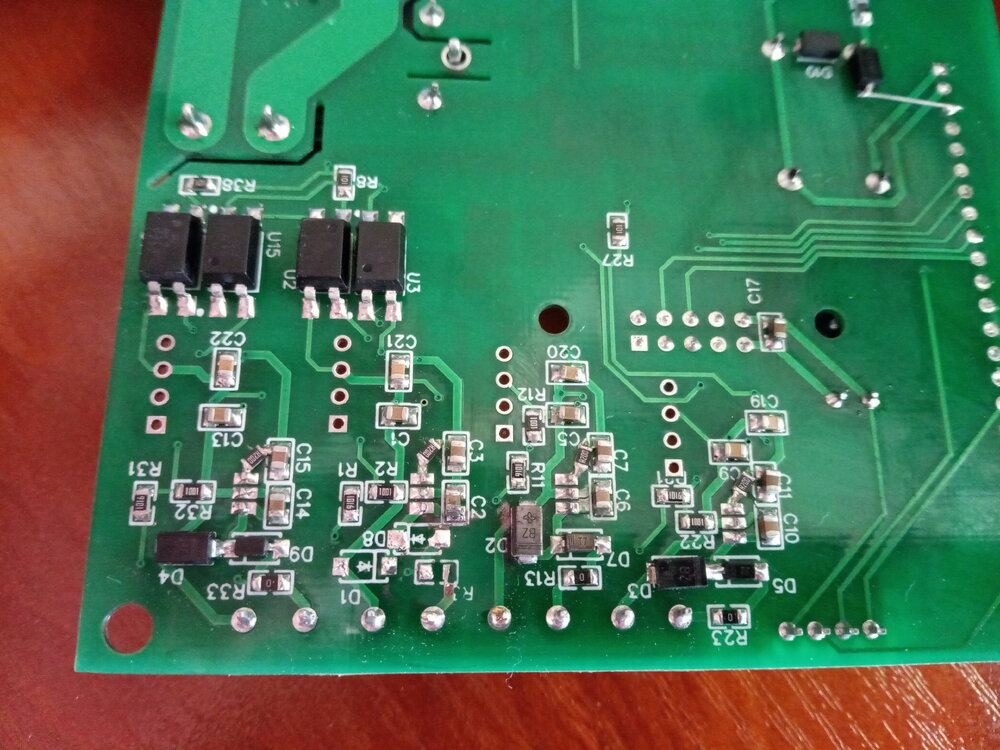

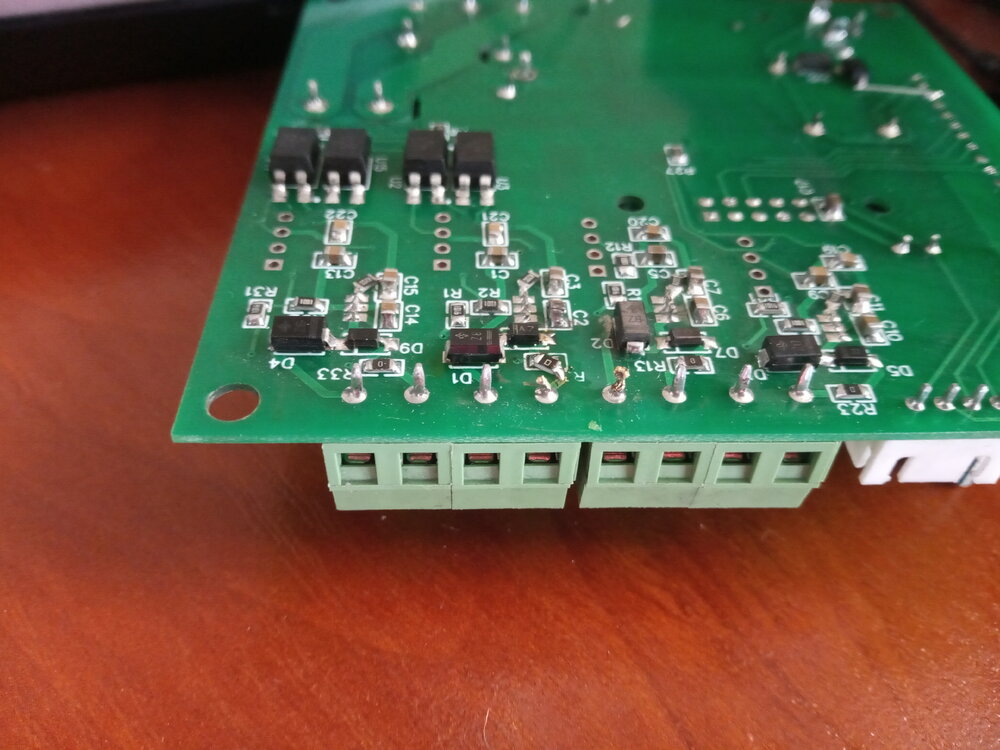

фото последствий после оттирания сажи - в аттаче. светло-серое (на корпусе, на плате, на супрессоре) - металлизация, кончики 4 и 5 контактов оплавились (видно на последнем фото).




Link to post
Share on other sites
  • 7 months later...
1 час назад, NiTr0 сказал:

апну тему. есть в наличии, цена та же.

можно инструкцию, как им пользоваться?

Link to post
Share on other sites
  • 2 weeks later...
  • 3 months later...
