девайс для мониторинга каждого аккума батареи - нужен ли?


какое устройтсво нужно?

68 members have voted

  1. 1. интерфейс

    • TTL (RS232), несколько slave устройств
    • RS422/RS485
    • только ethernet с SNMP
    • опциональный SNMP контроллер
  2. 2. измеряемые напряжения/погрешность каждого девайса

    • 1 аккумулятор/<1%
    • 2-4 аккумулятора/5-10%
    • до 8 аккумуляторов/15-20%
  3. 3. встроенный коммутатор разрядной нагрузки (недо-балансир)

    • нужен, включение/отключение по пороговому напряжению
    • нужен, включение/отключение по команде (с защитой от переразряда)
    • нужен, включение как по команде так и по пороговому напряжению
    • не нужен, только мониторинг


Recommended Posts

разрядом к слову очень удобно гонять с помощью девайса - прекращение по пороговому напряжению удобно, не надо за графиками следить.



ну а для подстраховки - можно вывести провод из пилота, подпаяный параллельно кнопке, на контакты реле. хотя я не представляю причины, по которой девайс может не прекратить разряд при просадке одной из батарей, кроме физической смерти нормально замкнутых контактов (вочдог на случай подвисания есть, обработка случая пропадания одного из каналов тоже есть, транзистор, включающий реле - работает во вполне щадящем режиме, не греется).

Link to post
Share on other sites
  • Replies 386
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

чем тестирование в лабораторных условиях принципиально отличается от тестирования на узле? все аккумы разряжаются одним и тем же током, достаточно только мониторить напряжение на каждом.

Ну вы же вроде не НиТро.... По большей части грамотно освещаете технические вопросы, а тут.... Вы изложите ясным техническим языком что понимаете под словом "мониторинг". На данный момент это понимае

Простои сети, что там у вас через упсы запитано. К сожалению, то что вы рассказываете звучит, как выдумки. Я лично натыкался на убитые батареи и через год и через месяц, и на дефекты в упсах, и на пос

Posted Images

В 1/18/2018 в 20:54, skybetik сказал:

спасибо завтра заберу девайс ,темплейты еще бы для cacti.

Для кактуса: bms.zip



Скрытый текст





Edited by betatest
Link to post
Share on other sites
  • 2 weeks later...

ммм... я такое 1 раз за несколько месяцев ловил, хоть и был тогда рядом, но шнурка не было подоткнуться к консоли. похоже на подвисание модуля эзернета, хотя в текущей версии добавлены доп.проверки для быстрого обнаружения такого. включая рестарт эзернета если более 10 минут нет снмп пакетов.



если такое получится отловить/воспроизвести - хотелось бы увидеть вывод show netstat и debug в консоли,

Link to post
Share on other sites
6 часов назад, NiTr0 сказал:

ммм... я такое 1 раз за несколько месяцев ловил, хоть и был тогда рядом, но шнурка не было подоткнуться к консоли. похоже на подвисание модуля эзернета, хотя в текущей версии добавлены доп.проверки для быстрого обнаружения такого. включая рестарт эзернета если более 10 минут нет снмп пакетов.



если такое получится отловить/воспроизвести - хотелось бы увидеть вывод show netstat и debug в консоли,

Ок постараюсь отловить если повторится .

Link to post
Share on other sites
2 часа назад, NiTr0 сказал:

набросал примерный даташит на девайс, в аттаче.



к слову, насколько вообще нужна возможность подключения внешних ds18b20?

datasheet.pdf

Ну как по мне было бы не плохо

Link to post
Share on other sites
2 часа назад, NiTr0 сказал:

насколько вообще нужна возможность подключения внешних ds18b20?

Если цена вопроса - дополнительная 2ух пиновая колодка - почему бы и нет.

А принципиально смысла особого нет, на узлах с составными батареями в 99.99% случаев есть откуда взять температуру(любой коммутатор)

Edited by KaYot
Link to post
Share on other sites



33 минуты назад, skybetik сказал:

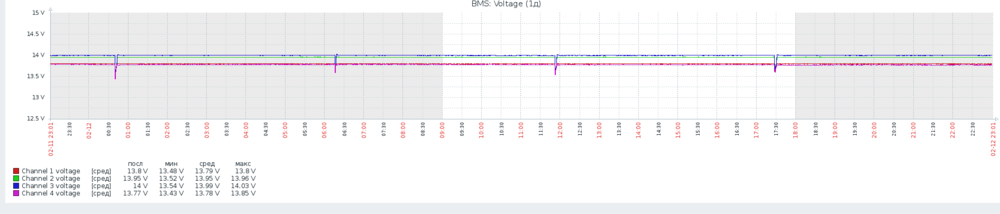

Ну раз все молчать пример статистики за 1 день и за 4 дня ,зарядка через балансир .

хм, а чего такой разброс "средних" и "крайних"?



6 минут назад, KaYot сказал:

Если цена вопроса - дополнительная 2ух пиновая колодка - почему бы и нет.

ок, поиграюсь значит на досуге, вроде 1820 пару нашел.



6 минут назад, KaYot сказал:

А принципиально смысла особого нет, на узлах с составными батареями в 99.99% случаев есть откуда взять температуру(любой коммутатор)

термодатчик есть и в самом проце. и температуру воздуха показывает в принципе достаточно точно (погрешность - несколько градусов и вроде постоянная, обусловленная нагревом чипа).



1820 по сути имеют смысл только с целью лепить их на сами батареи, или для точности +-0.5*С (в чем смысла мало). а воздух - и так мониторится.

Link to post
Share on other sites
5 минут назад, NiTr0 сказал:

термодатчик есть и в самом проце. и температуру воздуха показывает в принципе достаточно точно (погрешность - несколько градусов и вроде постоянная, обусловленная нагревом чипа).

Тогда смысл нулевой. Это ж не литий, батареи всегда должны быть комнатной температуры.

Link to post
Share on other sites
9 часов назад, NiTr0 сказал:

хм, а чего такой разброс "средних" и "крайних"?

Потому что балансир не до конца настроен,надо все отключать и заново настраивать.

Link to post
Share on other sites

Подключил все 8 каналов, утомительное это занятие я вам скажу.. Работает, явно видна проблема с батареями.


По дополнительному модулю есть замечания.

1. Полярность подключения.


На основном модуле "+" слева, "-" справа. На дополнительном наоборот, "+" справа. Логичнее было бы перевернуть и колодку, и надпись.

2. Корпус. На левой картинке колодка совпала с прорезью, на правой - нет. Как я его закрутил - лучше не спрашивать :)

20180213_153235.jpg.9ea8921887fc42b70f72ed81ced1a58c.jpg20180213_153245.jpg.90b07b81c6192264ed053bf01e3112ab.jpg



Общий вид


Edited by KaYot
Link to post
Share on other sites

насчет прорези - да, есть такое, заметил уже при сборке. думал доработать напильником, но вроде до винтов отвертка доставала более-менее нормально.

то ли это брак корпуса, то ли так и задумано - хз. закажу еще пару, посмотрю как в них.



колодки тоже переверну для удобства в серии (там и так напрашивается переработка платы - есть мелкие ляпы, к примеру оптроны в корпус упираются, разъем на резистор налез и т.п. мелочи).



а что с 5 каналом? одна банка сдохла?

Link to post
Share on other sites

Батарея жива, но слегка уставшая. По-моему у меня балансир сдох, и первые 4 канала в свободном плавании. А вот последние 4 вполне ровненько работают.

Link to post
Share on other sites

Провел небольшой тестовый разряд. Очень красивые графики получаются.

Изначальный разбег - заслуга умершего балансира, на это можно внимания не обращать.

Видно что несмотря на 10ти летний возраст - часового отключения стойка не заметила вообще, на свалку еще рано.


График пульсаций тоже очень даже интересен.

Максимальные пульсации на 8ом канале, он согласно прошлым замерам самый уставший(после 4ех часового разряда на всех батареях 11.2-11.8В, на 8ой - 9В).

Следующие 3(серый, красный, зеленый) тоже вполне сходятся с замерами, по остаточному заряду они аутсайдеры.




В общем прибором доволен, багов не обнаружено, рекомендовано к применению (C)



Link to post
Share on other sites

Ну и еще один кратковременный тест с уставшей батареей.) В принципе девайс имеет полное право на життя.. Явно видно кто помер. Удобно в общем.


Link to post
Share on other sites

RRDtools для такого графика явно не подходит))) Как вариант - промежуточный snmpd запустить и данные с девайса на 100 умножать.

Link to post
Share on other sites

там не в умножении дело, а в частоте измерений (раз в 5 минут), ну и отображении этого в rrdtools ступеньками, а не ломаной...

Link to post
Share on other sites
11 минут назад, KaYot сказал:

RRDtools для такого графика явно не подходит))) Как вариант - промежуточный snmpd запустить и данные с девайса на 100 умножать.

Да в курсе. Но и так видно что одна батарея на третьем часу улетела в "отрыв".

Link to post
Share on other sites
  • 3 weeks later...

в общем таки запилил 1-wire датчики, добавил возможность указания имени датчика (подвязывается к адресу датчика). всего - до 16 датчиков на шине, активное питание (3-проводное включение). пока что - разъем будет под крышкой, в следующей ревизии - вынесу разъем наружу. если кому из тестеров нужно - могу заапдейтить девайсы (допаять гребенку + резистор подтяжки, ну и софт обновить).



в планах еще есть прикрутить бутлоадер (если вдруг какие еще мелкие софтфичи добавятся или багфиксы), но найти компактный (хотя бы 8кб, а лучше - меньше, т.к. в релизной версии уже 47кб из 64 занято), легко модифицируемый и нормально работающий с ходу не получилось, пока отложил.



немного обновил спеки, в аттаче.



на пока - есть 1 свободная почти собранная плата основного блока, и 3 штуки нераспаянных. и кучка плат доп.измерительных блоков. ну и практически вся комплектуха.

datasheet.pdf

Link to post
