Тест скорости Cambium cnPilotXirrus XV2-2 802.11ax(Wi-Fi 6)

[nedoinet 440]

2 часа назад, Alver сказал:

233 модели

не путайте предложения и сами модели. там кроме йамобилко и топ самунгов еще парочку моделей от ббк груп. и ценник 500+ мертвых американских президентов. 865й дркон пистец какой бюджетный чип. и останется вифи прерогативой топой еще года 3. потом может доползет до середнячков

[Kiano 616]

2 минуты назад, nedoinet сказал:

не путайте предложения и сами модели. там кроме йамобилко и топ самунгов еще парочку моделей от ббк груп. и ценник 500+ мертвых американских президентов. 865й дркон пистец какой бюджетный чип. и останется вифи прерогативой топой еще года 3. потом может доползет до середнячков

Уверен, если протокол/чипы покажут себя как ожидается, то оно быстро доползет до среднячка, сделают какой-нибудь 765 чип или 665 и тд

[nedoinet 440]

1 час назад, Kiano сказал:

765 чип или 665 и тд

уже есть. vivo x50 и redmi note 8.

не будет доп.чипов. просто пройдет +/- 3 года и нынешние топы перекочуют в средний сегмент. как это было с тем же 660м драконом. производство новых чипов для смартов нынче довольно дорогое удовольствие и ждем скатывания топов в бездну.

[Kiano 616]

23 часа назад, nedoinet сказал:

уже есть. vivo x50 и redmi note 8.

не будет доп.чипов. просто пройдет +/- 3 года и нынешние топы перекочуют в средний сегмент. как это было с тем же 660м драконом. производство новых чипов для смартов нынче довольно дорогое удовольствие и ждем скатывания топов в бездну.

Насколько я знаю, то первая цифра в модели снапдрагона это линейка: 8 топ, 7 полутоп, 6 средняк, 4 бюджет и тд, во всякос случае какое-то время наблюдал такую закономерность, пока юзал сяоми

[nedoinet 440]

12 часов назад, Kiano сказал:

Насколько я знаю, то первая цифра в модели снапдрагона это линейка: 8 топ, 7 полутоп, 6 средняк, 4 бюджет и тд, во всякос случае какое-то время наблюдал такую закономерность, пока юзал сяоми

оно-то так, только последнее время вендоры немного по-другому делают. вон есть 460й дракон с парой толстых ядер а76 кажись, но он нафиг не впал бо стоит как 660/665 и слабее. касаемо хлаоми. был у них ми6х - предтоповый смарт на 660м, на ми6 был 835. потом 660й перекочевал в ми8 лайт, и после него в "бюджетник" редми ноут 7. 665й по сути шринк - на более тонком тп. в следующем году обещают ноут на 845/855 драконе. а на современные 675, 690 снова скорее всего будет полтора телефона.

[Alver 335]

802.11ax/Wi-Fi 6   создан в основном для достижений следующих целей

1) облуживание  датчиков и  сенсоров IoT. Точки доступа Wi-Fi 6  уже по состоянию на сегодня поддерживают  Target Wait Time (TWT) IoT и работу на  части поднесущих RU.

     Здесь Wi-Fi 6 вступает в конкуренцию  с LoRa   IoT. Кто выйдет победителем - отдельная тема для разговора, Но мне лично трудно себе  представить, что в городах будут работать специализированные провайдеры с   outdoor  базовыми   станциями LoRaWAN на частотах охранной сигнализации 863 Мгц или 433МГц с обслуживанием в  многоквартирных домах тысяч  IoT     счетчиков воды и электричества  в радиусе до 1 км с ARPU скажем 5 грн с одного клиента.

2)  обеспечение гигабитных скоростей в WirelessLAN. В канале 80 МГц на data rate 1201 Mbps на расстоянии до десятка метров между точкой доступа на IPQ8072  802.11ax Atheros -Qualcomm и  смартфон на Snapdragon 865  обеспечивается скорость TCP 900 Mbps ( Iperf, OOKLA Speedtest ). В канале 160 МГц , который уже поддерживается  ТД, в частности  Cambium cnPilotXirrus  XV2-2, XV3-8  ожидаем получить в два раза больше.

Ниже представлен скрин Iperf TCP  Download  между клиентом -смартфоном Snapdragon 865 и  Access Point  на Atheros IPQ 8072 на удалении смартфона от ТД на 1 метр.

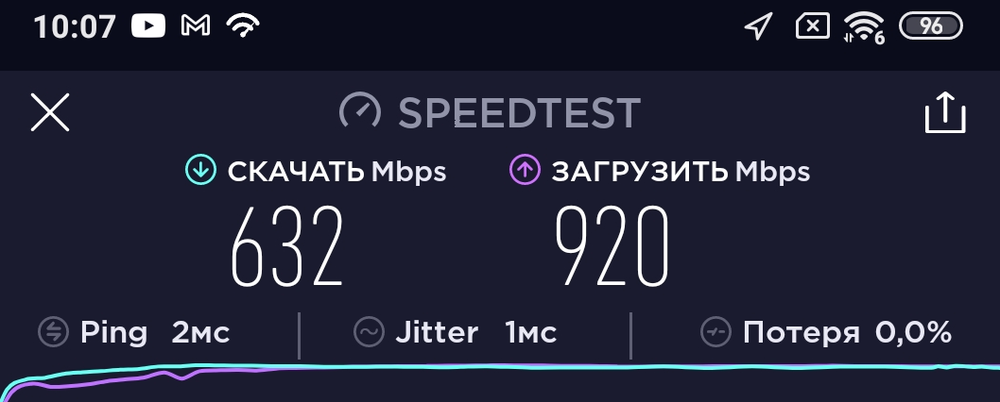

OOKLA Speedtest  со смартфона , подключенного  к  ТД wi-fi 6.



 . Точка доступа включена в  1 Gbps  порт свича в многоквартирном доме. В тесте видно , что канал 1Gbps в   DL   утилизирован на 300   Mbps другими домашними пользователями в доме.

        В данном сегменте применения  гигабитный Wi-Fi 6   вступает в конкуренцию c   офисными   ЛВС.  ПК   desktop уходят с рынка, а подключать офисные ноутбуки в сеть ЛВС  прокладкой  СКС  уже нет смысла и никто  этого делать не будет.

      И   домашние ЛВС  уже давно  вытеснены  домашними Wi-Fi роутерами, мало кто сейчас кладет кабель в квартире или частном доме.

3) высокая  эффективность работы в Fixed Outdoor Wireless . Это Public Outdoor Hotspot  ( клиенты  смартфоны, планшеты) и   стационарный доступ  Outdoor Wireless Access,  где  клиентами  точки доступа являются стационарные  Wi-Fi роутеры ( indoor, outdoor).

Итак  в процессе испытаний установлено.

1) Клиент -смартфон на  Qualcomm Snapgragon 865  ( 802.11ax /Wi-Fi6 )   типа Xiaomi  Poco F2   (  также Snapgragon 865  имеет iPhone 12) слышит в outdoor на расстоянии 50-150 метров точку доступа 802.11ax с сигналом DL RSSI на 15-20   dB выше, чем эту же точку доступа слышит клиент смартфон на  чипсете 802.11ac ( Wi-Fi 5).

 При этом клиенты Wi-Fi 6 и Wi-Fi 5  слышат  точку доступа Wi-Fi 5 c одинаковым сигналом.

 Тем самым энергетика wi-fi 6 за счет использования сигнала с 512 поднесущими ( 512 копий сигнала)   в условиях  уличных  переотражений  в    NearLOS  на 15-20    dB выше  чем вайфай предыдущих поколений.

2) Скорость   доступа со смартфона Wi-Fi 6 (Snapgragon 865) на ТД Wi-Fi 6 ( Atheros IPQ 8072) , оснащенной секторной антенной 15 дБи в 5 ГГц в канале 80Мгц

- на дальности 80 метров NearLOS,Ю уровень сигнала -40    dBm, составляет  DL 550 Mbps, UL 480Mbps. В 160 МГц ожидаем получить более 1   Gbps.

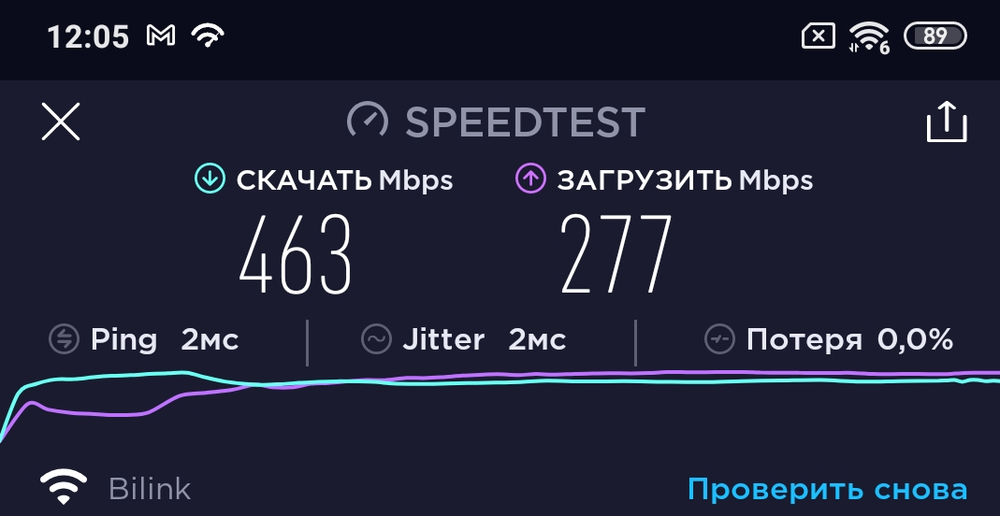

- на  удалении 150 метров NearLOS   уровень сигнала -50  dBm и  скорость составляет

DL 465Mbps, UL 280 Mbps.

- 100      метров  NLOS ( за углом 16 этажного здания, с падением сигнала на >30  дБ) ) DL 50 Mbps.

3)  Скорость   доступа со смартфона Wi-Fi 5  ( типа iPhone 7,8 и вообще с большинства смартфонов на рынке c 5GHz 802.11ac ) на дальности 80 метров NearLOS к ТД Wi-Fi 6  превышает 200 Mbps.  При этом  на этой же дальности   80   метров  скорость того же самого клиента- смартфона Wi-Fi 5  на ТД Wi-Fi 5  не дотягивает до 80-100 Mbps,  а на 150 метров канал  80 МГц  вообще не подымается.

      Ниже пресдставлен  скрин скорости iPhone 7 ( 802.11ac ) 5 GHz c     ТД Wi-Fi 6 ( Atheros IPQ 8072) c  секторной 120x10 град 15 дБи антенной в канале 80МГц с дальности 80 метров ( там где смартфон wi-fi 6  выдает 650 Mbps).





  Тем самым получили весьма неожиданный результат - типовой смартфон wi-fi 5  работает с ТД Wi-Fi 6 по скорости  в РАЗЫ лучше чем  с родной ТД Wi-Fi 5.    При этом смартфон нового поколения wi-fi 6 ожидаемо имеет в два  раза выше скорость  и сигнал на 15 -20  dBm выше , чем у смартфона Wi-Fi 5.

           Зачем такие скорости нужны домашнему вайфай роутеру  и публичному Хотспот  вопрос маркетинговый, но вот для задачи стационарного  доступа  Outdoor Wireless Access, где Wi-Fi 6  вступает в конкуренцию  ВНИМАНИЕ

- с кабельными сетями доступа в Интернет в многоквартирных домах

- с сетями PON в частном секторе пригорода и поселка,

это имеет значение.

      Вопрос Wi-Fi 6 vs PON   в частном секторе  еще пока детально не исследовался на практике, а вот в  задаче Wi-Fi 6 vs  Ethernet/PON  в многоквартирных домах  первые результаты испытаний  обнадеживающие.  Уже есть понимание, что  если подсветить  ТД wi-fi 6  многоквартирный дом    с крыши этого дома или  с соседнего дома  на удалении 50- 80 метров  ( например при плотной застройке в ЖК) то на домашний Wi-Fi 6  роутер ( внутри квартиры) можно по радио в 5 Ггц  и 6 ГГц подать от 100 Mbps  до 1  Gbps.  Канал стабильный, с задержкой 2-3 мс.  И нет необходимости для подключения квартир в Интернет ставить в  домах свичи и  тянуть по подъездам в квартиры кабель.

   Был проведен эксперимент.

   Многоквартирный дом подсвечен ТД Wi-Fi 6 с антенной 15 дБи  5 ГГц  с расстояния 150 метров LOS ( это большое расстояние для  задачи подачи беспроводного канала в квартиру через окна и стены дома)).   В квартире, с окнами , выходящими на направление антенны ТД,   был установлен домашний вайфай 6 роутер с антеннами 2-3 дБи. Сквозная  TCP скорость (OOKLA Speedtest на UA-IX)  со  смартфона wifi 6 , подключенного в квартире к этому  домашнему роутеру, превысила  Download 100 Mbps.

      В принципе расчеты такие.

    Заходим  кабелем или беспроводным каналом точка-точка 1-5   Mbps в новострой типа ЖК с  многоэтажными домами с количеством квартир 1000+. В таком новом ЖК проникновение кабельных  провайдеров еще слабое, нет высокой  конкуренции и есть где развернуться с предложением новых  сервисов  доступа по  принципиальной новой  и эффективной  технологии и схеме подключения домашних пользователей  в Интернет.

      Каждый многоквартирный дом в ЖК следует подсвечивать в 5 ГГц ТД   с секторной ( лучше рупорной)  антенной 15 дБи  с ДН  30 x30 град  или 30 по углу места x 90  град по азимуту  с крыши  своего же дома или с соседнего дома   на дальности  50-80 метров, что является обычным  расстоянием между домами в современных ЖК. В этом случае  клиент ( домашний вайфай роутер ) имеет сигнал  на улице порядка  -35-40 дБм и  после прохождения сигнала  окон  и кирпичной ( бетонной)  стены с потерями   8 дБ  на стеклопакете  ( до 15 дБ  через  стеклянную дверь и  застекленный балкон)  мощность  сигнала внутри квартиры  будет  выше -55 дБм, что достаточно для поднятия максимальной  максимальной модуляции 1024QAM 5/6 и получения макcимальной скорости до  700 Mbps  -1  Gbps .

     При этом в многоквартирных домах следует использовать частоты 5 Ггц потому что:

- в 5 ГГц выше емкость раздачи по пропускной способности, например на    Cambium cnPilotXirrus XV3-8 порядка 3.5 Gbps реальной скорости для 1024 клиентов.

- в 2.4 ГГц в многоквартирных домах очень много достаточно  мощных помех от домашних вайфай роутеров, что  препятствует достижению максимальных скоростей доступа.

А вот  при применении  Wi-Fi 6  для подключения домов в частном секторе  следует использовать  2.4 ГГц. Но этот вопрос будет исследован  позже в теме  Wi-Fi 6 vs PON.

                  При подключении к Интернет домов в ЖК   нет необходимости тянуть кабель между домами- воздушки. Каналы до 15 Gbps можно раздать по домам ( к точкам доступа, подсвечивающим дома) на дальности в малтипойнт  до 500м ( максимально в точка-точка 3-5 км) на оборудовании  60  GHz  , в частности  Cambium cnWave 60 GHz.

        В результате, если установить ТД wifi 6 на крышах домов в ЖК, то как минимум 100 Mbps можно подать на домашние вайфай роутеры в каждую квартиру. По территории ЖК будет мобильный Wi-Fi доступ на скорости  от  50 Mbps ( для клиентов wi-fi 5 )до 500 Mbps-1 Gbps ( для клиентов wifi 6).

      В сеть можно подключить квартирные IoT счетчики электричества, воды, датчики пожарной и охранной сигнализации, домофоны с пропускной способностью  64Kbps,   камеры видеонаблюдения  HD 8 Mbps и др.

    Типовые тарифы подключения квартиры в Интернет -100 и 300  Mbps. Мобильный индивидуальный  Wi-Fi доступ жителей ЖК   можно сделать бесплатным  ( но ограниченным по времени одной сессии) . Мобильный ( подвижный, а точнее   nomadic )   Wi-Fi достуа  может служить рекламой и инструментом для платного стационарного подключения домашних пользователей ЖК по Home Wi-Fi в Интернет.

     По аналогичной схеме  подают    сейчас  в США (например, оператор Verizon ) канал Интернет в 300 Mbps  (  пиковая скорость -1Gbps ) с базовых станций Mobile 5G  на частотах 28-39 ГГц  на домашние вайфай роутеры с встроенным модемом 5G  ( услуга называется 5G Home). На Wi-Fi  6  это можно сделать аналогичным образом.   И на частотах  5 и 6 Ггц (со значительно более  меньшим затуханием сигнала ) это будет даже эффективней. Не зря Wi-Fi 6 называют   Fixed 5G.      И очень скоро ( через полгода)  мы увидим первые примеры таких инсталляций .

      В целом , можно сказать, что Wi-Fi 6 по скорости работает как   Mobile 5G,  по дальности ( покрытию) как 4G  LTE ( на частотах 2.5 ГГц), и по цене    стоит как  вайфай, чем собственно он и является.



Відредаговано 2020-11-01 12:46:00 Alver

[Alver 335]

Схема подключения  по wi -fi 6  домохозяйств в частном секторе немного другая . Уже есть первичные  предварительные результаты испытаний  работы outdoor ТД  Wi-Fi 6 в 2.4 ГГц в  NLOS.  Пока есть понимание , что по дальности  покрытия wi -fi 6   в 2.4 Ггц  не уступает 4G LTE в 2.5 ГГц, а по скорости ( поскольку  у wi-fi 6  радиотехнология доступа  типа 5G)   превосходит 4G.    Максимальная пропускная  способность в канале 40 МГц у стандартного wifi 6 в 2.4 ГГц  на data rate 574 Mbps  составляет 400+ Mbps. И эта скорость доступа в пределах  200-400Mbps сохраняется на дальности в несколько сотен метров при работе в  NLOS на смартфон

Тему применения Wi -Fi 6  vs PON  в частном секторе,  а также дальнейшее исследование темы применения Wi -Fi 6 vs Ethernet/FTTH/PON  в многоквартирном доме  с примерами реализаций  рассмотрим  позже в профильных разделах.

Відредаговано 2020-11-01 07:55:21 Alver

[Туйон 1 266]

10 часов назад, Alver сказал:

(  также Snapgragon 865  имеет iPhone 12)

Шта ?!

[Alver 335]

44 минуты назад, Туйон сказал:

Шта ?!

Как низко пали ценители Микротик. Уже не те пытливые умники, остались преимущественно далба***бы

Відредаговано 2020-11-01 08:57:36 Alver

[Kiano 616]

49 минут назад, Туйон сказал:

Шта ?!

Там модем х55 от снапа)

[Туйон 1 266]

3 часа назад, Kiano сказал:

Там модем х55 от снапа)

Яснопонятно)

Не люблю эпл, но всё же удивился.

3 часа назад, Alver сказал:

Как низко пали ценители Микротик. Уже не те пытливые умники, остались преимущественно далба***бы

Полковники, говорят, уже тоже, не настоящие ))

[Kiano 616]

Лте 2500 работает препоршивейше, если шо



[Alver 335]

x55  в составе Snapdragon  865 -это есть cellular modem 5G.

Нам важно присутствие в составе этого  чипа ни процессора, ни разных акселераторов , ни  радио  5G  и др. а Wi-Fi/Bluetooth Subsystem: Qualcomm FastConnect 6800.

Именно FastConnect 6800  поддерживает

Wi-Fi Standards: Wi-Fi 6, 802.11ac Wave 2, 802.11a/b/g, 802.11n

Wi-Fi Spectral Bands: 2.4GHz, 5GHz

Peak Speed: 1.774 Gbps

Wi-Fi Features: 1024 QAM, 8x8 Sounding, MU-MIMO, Dual-band simultaneous (DBS), OFDMA, Target Wake Time.

Именно эта функциональность в Snapdragon  865  Wi-Fi 6 нам и нужна.

Радио Wi-Fi iPhone 12  базируется на  FastConnect 6800, входящий в   состав Snapdragon  865.

А  собственно процессор  у iPhone 12 конечно A14 Bionic, а 5G - x55.

    Но  собственно это все для наших иccледований не важно. Имеет значение ,что Wi-Fi у iPhone 12 уже не на Intel, как было в последних моделях, в частности  iPhone 11, а на  Qualcomm-Atheros.  И в испытаниях нам важно, чтобы  и радио wi-fi и клиента и ТД были от одного  производителя Qualcomm-Atheros. Хотя Wi-Fi 6 от Intel суперовый, но у него нет 5G, поэтому   Apple начал ( вернулся) к   сотрудничеству с  Qualcomm.

Відредаговано 2020-11-01 17:28:25 Alver

[cr0wn 48]

В 31.10.2020 в 23:37, Alver сказал:

А вот  при применении  Wi-Fi 6  для подключения домов в частном секторе  следует использовать  2.4 ГГц. Но этот вопрос будет исследован  позже в теме  Wi-Fi 6 vs PON.

Кста а как там провайдер из выдуманного посёлка реального кёйса?

Возможно стоит предложить переход на WI-FI 6?

[Земеля 728]

22 часа назад, Alver сказал:

****

Вопрос, сколько нужно точек что бы покрыть wi-fi  6   - 1 дом 9ти этажки что бы у всех было 200-300 мегабит?

Какая сейчас цена регистрации wi-fi точки

Стоимость станции

рентная плата сколько там?

Как быть с бабками которые ходят в шапочкой из фольги

Как быть с wi-fi роутерами в 2.4 -5ггц которые стоят в 90% квартир что весь эфир обгажен



Відредаговано 2020-11-02 15:31:33 Земеля

[Alver 335]

4 часа назад, cr0wn сказал:

Кста а как там провайдер из выдуманного посёлка реального кёйса?

Возможно стоит предложить переход на WI-FI 6?

Верно, это непременно будет Wi-Fi 6 , он же  в BWA  есть Fixed 5G. Кейсы-сети уже строятся

Відредаговано 2020-11-02 18:13:16 Alver

[Alver 335]

3 часа назад, Земеля сказал:

wi-fi  6   - 1 дом 9ти этажки что бы у всех было 200-300 мегабит?

 С точки зрения покрытия сервисом всех квартир в доме нужно  две  ТД, размещенные  с  широких  сторон дома.

С точки зрения   обеспечения сервисом  300Мbps на 300 подключенных квартир  из расчета утилизации   в прайм-тайм    всеми квартирами  суммарно  до  600МBps   достаточно 1 Гиг аплинк  FTTB  оптикой или беспроводным каналом в дом  и  раздачи одной ТД  MU-MIMO 4x4  80 МГц или 40 МГц MU-MIMO 8x8.   ТД должны быть класса  Enterprise.

Відредаговано 2020-11-02 18:33:41 Alver

[cr0wn 48]

16 минут назад, Alver сказал:

Верно, это непременно будет Wi-Fi 6 , он же  в BWA  есть Fixed 5G. Кейсы-сети уже строятся

Умеете дурака включать когда нужно, я про эту тему.

Занимались бы уже поном, а то тащите чемодан без ручки.

[Alver 335]

4 минуты назад, cr0wn сказал:

Умеете дурака включать когда нужно, я про эту тему.

Занимались бы уже поном, а то тащите чемодан без ручки.

Я эту тему и создал. И там речь шла о Outdoor Wi-Fi 5 ( 802.11  ac wave 2). Сейчас мы говорим о Wi-Fi 5 ( 802.11ax), что есть принципиально другая радиотехнология.

А ПОНом я не занимаюсь и никому уже СЕЙЧАС не советую . Почему? Не понимаете меня, спросите у операторов 5G. Но они ничего объяснять не будут. Просто выбросят весь ПОН на свалку истории.

Відредаговано 2020-11-02 18:41:22 Alver

[cr0wn 48]

Только что, Alver сказал:

Я эту тему и создал. И там речь шла о Outdoor Wi-Fi 5.

Полковник, не шутите. Думаете я не вижу ТСа?

Я же и спрашиваю как провайдер поживает? Или Вам лишь бы продать, а дальше гори оно огнём?

Провайдер жив? Какая абонентская база? Сколько отжал поновод? WIFI6 предлагали?

[Alver 335]

3 часа назад, Земеля сказал:



Какая сейчас цена регистрации wi-fi точки



Регистрация нескольких точек доступа с одним выездом на одну локацию - порядка 4 тыс грн.  Это по лицензии Л2. По  Л3 - меньше, там ЭМС не нужен.  И думаю , что  вайфай на доме также как и в доме с коротким радиусом действия никто не будет регистрировать и ожидаем что это не будет требоваться  и по закону .

3 часа назад, Земеля сказал:

Стоимость станции

рентная плата сколько там?

Плата IPQ8072 - $20.

Плата за ЭМС под лицензией л1, л2  в год -700 грн в год Л3 -без ЭМС - ноль.

Відредаговано 2020-11-02 19:23:51 Alver

[Alver 335]

3 часа назад, Земеля сказал:

Как быть с бабками которые ходят в шапочкой из фольги

Как быть с wi-fi роутерами в 2.4 -5ггц которые стоят в 90% квартир что весь эфир обгажен



Бабки даже знать не будут ,  что в их доме кроме уже работающих нескольких сотен  штук ТД в  квартирах появился еще один-два  вайфай роутера.

Сервис раздачи в многоквартирных домах будет в 5 ГГц, там эфир (  внутри  квартир  относительно чист).

Відредаговано 2020-11-02 18:54:18 Alver

[Alver 335]

53 минуты назад, cr0wn сказал:

Полковник, не шутите. Думаете я не вижу ТСа?

Я же и спрашиваю как провайдер поживает? Или Вам лишь бы продать, а дальше гори оно огнём?

Провайдер жив? Какая абонентская база? Сколько отжал поновод? WIFI6 предлагали?

Вайфай 6 в виде оборудования появился только в этом году. Рещения только прорабатываются. Что на сегодняшний день получается по энергетике и скорости в OUTDOOR   я  и показал выше. Больше в Украине этого пока не исследовал  ( с публикацией результатов)  НИКТО.

 Так что вникайте кому интересно,  а какому нет -тяните в многоэтажках витуху,  а в частном секторе - ПОН. Но таковым  недолго жить осталось. Есть мнение что У кабельных операторов есть 5-8 спокойных лет.   Почитайте статью.  И  это  в ожидании  Mobile   5G. Но Wi-Fi 6 как Fixed 5G все ускорил.  Он зайдет в жилую многоквартирную застройку ( особенно в современные ЖК)  и частный сектор  намного быстрее и вытеснит кабель именно тем  способом как я сказал выше и человек ( кабельный провайдер)  рассказал в своей статье. У кабельщиков  есть 2-3 года и все.

Відредаговано 2020-11-02 19:33:03 Alver

[cr0wn 48]

2 минуты назад, Alver сказал:

Вайфай 6 в виде оборудования появился только в этом году. Рещения только прорабатываются. Что на сегодняшний день получается по энергетике и скорости в OUTDOOR   я  и показал выше. Больше в Украине этого пока не сделал НИКТО.

А ответы на поставленные вопросы будут?

[Alver 335]

25 минут назад, cr0wn сказал:

А ответы на поставленные вопросы будут?

Сформулируйте конкретно свои вопросы, что за провайдер, кто предлагал ему реализацию и  где  ( локация).

Відредаговано 2020-11-02 19:27:14 Alver
