по шинной топологии вот подумался еще такой вариант:

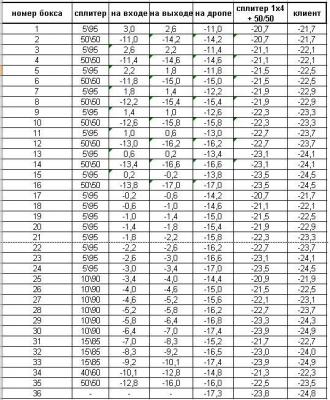

разница в том, что первые 16 дропов мы делаем по такой схеме:





что получаем:

1. Запросто можем позволить до 36 дропов подряд, с худшим сигналом около -25

2. разброс сигналов порядка 3дб

3. нужно всего два волокна на первых 16 дропах и 1 волокно на остальных



прошу посмотреть... может я что-то наплужил

[rsst 406]

по шинной топологии вот подумался еще такой вариант:







все отлично... жаль только, что олт держит только 64 пациента (

[kha0s 112]

по шинной топологии вот подумался еще такой вариант:


Красиво, но вот строго 4-ка на бокс... А реальность дарит разброс от 4 до 12 на боксик. Тут проще (но не дешевле) аттенюаторами запастись.

[s_burzhuj 9]



по шинной топологии вот подумался еще такой вариант:


Красиво, но вот строго 4-ка на бокс... А реальность дарит разброс от 4 до 12 на боксик. Тут проще (но не дешевле) аттенюаторами запастись.

можно оставить вторую 4-ку в этом же боксе и будет 8

[kha0s 112]

И схема рушится.

[s_burzhuj 9]

объясните пожалуйста

[kha0s 112]

2-я нога, куда предполагается эта 2-я 4-ка должна идти (во имя баланса!) на другой бокс.

[_WesT_ 1 016]



по шинной топологии вот подумался еще такой вариант:


Красиво, но вот строго 4-ка на бокс... А реальность дарит разброс от 4 до 12 на боксик. Тут проще (но не дешевле) аттенюаторами запастись.



А давайте предположим что бокс на КАЖДУЮ опору? Очень и очень я сомневаюсь что в таком порядке с опоры будет больше включений.

[911 140]





по шинной топологии вот подумался еще такой вариант:


Красиво, но вот строго 4-ка на бокс... А реальность дарит разброс от 4 до 12 на боксик. Тут проще (но не дешевле) аттенюаторами запастись.



А давайте предположим что бокс на КАЖДУЮ опору? Очень и очень я сомневаюсь что в таком порядке с опоры будет больше включений.

а не жирно ли на каждую опору?

[kha0s 112]

Мне кажется лучше растянуть шиной на 5/95 а на отводах уже индивидуально по результатам реальных затуханий а не теоретических устанавливать нужный каплер и нужный аттенюатор. Хотя повторюсь - пока никто не показал (доказал) что есть реальный вред от такого разброса уровней.

[_WesT_ 1 016]







по шинной топологии вот подумался еще такой вариант:


Красиво, но вот строго 4-ка на бокс... А реальность дарит разброс от 4 до 12 на боксик. Тут проще (но не дешевле) аттенюаторами запастись.



А давайте предположим что бокс на КАЖДУЮ опору? Очень и очень я сомневаюсь что в таком порядке с опоры будет больше включений.

а не жирно ли на каждую опору?



Ну а с чего вдруг? Смотря какой процент проникновения планируется. У меня одна опора закрывает как раз 4 двора. Раз построил и забыл о нехватке портов.

Ну и есть иногда задачи которые просто вынуждают ставить на каждую опору бокс. Всякое может быть.

[_WesT_ 1 016]

Мне кажется лучше растянуть шиной на 5/95 а на отводах уже индивидуально по результатам реальных затуханий а не теоретических устанавливать нужный каплер и нужный аттенюатор. Хотя повторюсь - пока никто не показал (доказал) что есть реальный вред от такого разброса уровней.



Дык о разбросах никто не говорит (особенно таких маленьких).

Топологию обсуждаем же..

[Den_LocalNet 1 474]

Данная топология актуальна в двух крайних ситуациях:

1. Нужно обеспечить любой вариант подключения со столба в дом без лишних пролетов - ставим бокс на каждый столб

2. Проникновение очень слабое а территория большая - ставим бокс каждые 3 опоры - выходит с одного пон порта покрываем 108 опор, порядка 4 км улиц.

[ZuarasiZ 37]

Тогда в Ваших расчетах нет затуханий длин и сварок делителей (не говоря уже про соединения):



4 км  х  0,4 дБ/км  =  1,6 дБ (от ОЛТ до крайней ОНУ)

70 св  х  0,02 дБ/св  =  1,4 дБ (гирлянда сварок на ФБТ делителях)



Итого, к вашим расчетам: -3дБ. А это похоже - перебор.



А так схема красивая.

Відредаговано 2013-05-31 06:07:50 ZuarasiZ

[Гайджин 574]

Схема сложная - это ее и похоронит.

И опять же, я е пойму зачем вы в 1-2 волокна впихнуться стремитесь и на каждом столбу дропбоксы с делителями лепите? - только на пластмассе и делителях влетите так, что увеличение количества волокон до разумных пределов фигней покажется.

Відредаговано 2013-05-31 06:34:36 Гайджин

[Den_LocalNet 1 474]

представьте ситуацию когда вас поставили в рамки: никаких кабелей между столбами, а вам удалось уговорить на один кабель до 5мм

есть другие варианты?

[Гайджин 574]

Где 5, та и 6 и 7 мм... а в неих уже и 24 волокна лезет.

Т.е. разгуляться есть в чем.

[Den_LocalNet 1 474]

и боксы для разварки 24 волокон размером с чемодан? или муфты?

[rsst 406]

и боксы для разварки 24 волокон размером с чемодан? или муфты?

кстати, бокс на 24 дырки не сильно больше бокса на 12

[Den_LocalNet 1 474]

всего участков - 160

даю 3 порта олт с запасом

по моей схеме выходит 240 отводов

так что разговоры о "а если нужно больше 4-х включить со столба?" не актуальны



и боксы для разварки 24 волокон размером с чемодан? или муфты?

кстати, бокс на 24 дырки не сильно больше бокса на 12

но сильно больше отличного бокса на 4 каплера за 60 грн

[_WesT_ 1 016]

но сильно больше отличного бокса на 4 каплера за 60 грн



Уже вроде за 50грн

[rsst 406]

но сильно больше отличного бокса на 4 каплера за 60 грн



весьма неудобная фиговина, как по мне....



ps: в качестве муфты - отлично...

Відредаговано 2013-05-31 10:46:20 rsst

[Den_LocalNet 1 474]



но сильно больше отличного бокса на 4 каплера за 60 грн



весьма неудобная фиговина, как по мне....



ps: в качестве муфты - отлично...

вы об этом? http://deps.ua/ru/katalog/opticheskie-boksyi/raspredelitelnyi-optichesqii-boqs-crosver-fob-02-04.html

а пробовали в руках?

[Гайджин 574]

и боксы для разварки 24 волокон размером с чемодан? или муфты?

Кабель политубныйтесли что...

[rsst 406]





но сильно больше отличного бокса на 4 каплера за 60 грн



весьма неудобная фиговина, как по мне....



ps: в качестве муфты - отлично...

вы об этом? http://deps.ua/ru/katalog/opticheskie-boksyi/raspredelitelnyi-optichesqii-boqs-crosver-fob-02-04.html

а пробовали в руках?

пробовал, потому и говорю
