ePMP Cambium

[dan_aspire 81]

При 6 км бридж еле 2 мбита тянул? Там чё, лес по пути что ли?

[Alver 335]

Я дал ссылку. Спроси у человека сам. Но судя по всему у него на убнт  канал не 40 МГц, а 10 или 20 Мгц ( не может  из за помех в 40 Мгц работать). Возможно там nearLOS, сильные помехи . И клиенты помимо бриджа висят и их там пока побольше, чем у ePMP.

Відредаговано 2014-03-21 07:25:46 wimaxx

[Alver 335]

Вот еще линк точка-точка на 10 км , ePMP 1000 GPS Sync, прошивка 1.4.1. канал 40 МГц, антенны джирус. Помехи есть неслабые.

Имеется небольшой живой двухстороний ( дуплексный)  трафик Rx 1 Мбит/c, Tx 5 Мбит/c. Встроенный тест TCP  дуплекс ( деление UL/DL Ratio 25/75)  выдает  30/171  Мбит/c дуплекс = 200 Мбит/c  ( UL+DL) , при тесте  живой трафик не вытесняется.

Відредаговано 2014-03-21 07:41:21 wimaxx

[sanyadnepr 305]

Опыт работы в условиях сильных помех у одного провайдера. Скрин в аттаче.

По всему спектру помех меньше -75 дБм нет.

База ePMP 1000 Sync radio, прошивка v 1.4.1. канал шириной 40 МГц. Клиентов 5 шт, дальность от 2 до 6 км.

Скорости от  Rx/Tx 18/85 Мбит/c ( дальние клиенты)? до 16/113 Мбит/c - ближний клиент.

УБНТ нанобридж на этом месте  со  слов хозяина сети  "2 Мбит/c еле тянул" http://forum.nag.ru/forum/index.php?showtopic=88658&view=findpost&p=941418

Давай начнем с того какаяя антенна на базе ?

ползунок мощности на всю выкручен ?

1. По какой причине у остальных клиентов MCS1 - MCS1 ?

1.1 Тест на этих "слабых" клиентах какие цифры показывает ?

1.2 При тесте "слабых" покажите тест "сильных" ?

2. На какой частоте тест ?

3. Покажите копию лицензии на эту частоту ?

4. Покажите графики мониторинга за сутки/неделю/месяц ?



По линкам РТР:

1. Запустите тест внешними утилитами на пару часов дуплекс/симплекс и покажите как это выглядит в цифрах и графиках мониторинга.

2. На какой частоте тест ?

3. Ползунок мощности передатчика в каком положении ?

Відредаговано 2014-03-21 07:55:00 sanyadnepr

[Alver 335]

На Камбиум родной сектор 15 дБи 90 град. Если вопрос за UBNT -то  тоже какой то свой родной сектор, точно не вникал.

Tx у всех Tx  30 дБм

1. UL плавает MCS1, MCS9. DL у всех плавает ( несколько раз в секунду)  MCS1,MCS9-10 у дальних, MCS9-12 у ближних. Просто на web интерфейсе это не успевает показывать, а вот в инженерном SSH доступе ( пока недоступен юзерам) видно сколько пакетов на какой модуляции передано.

1.1  18/85 Mbps -это самый дальний клиент.

1.2. Длительность теста 20 сек. Поэтому не успеваем всех нагрузить, но попробуем на новой прошивке ( будет у нас бета на след. неделе, где в данной ситуации UL , как обещается, будет поднят до MCS 11-MCS12

2  5485 МГц

3. Это в России.

4. Когда человек подключит MRTG/Кактус - выдадим.

По PTP.

1. Сделаем

2. Линк тестовый 5.8  Ггц -уже сняли. Скоро будут данные по  рабочему  линку  в 5300 МГц дальность больше 30км

Вообще частота значения не особо имеет , Сейчас в 1.4.1 в 5150-5350 МГц max Tx 27 дБм, что вполне хватает.

3 . Tx  30дБм.

PS

2  sanyadnepr

Кстати тест в малтипойнт - это же  сеть россиянина raid1971 ( он же boss 1971) , которому Вы под ником cosmich на наге пытались помочь решить проблему (он Вам еще удаленный доступ давал) , но потом посмотрев что и как Вы отказадись и стали еще советовать, что из за высоких помех  типа ничего сделать нельзя  и надо возвращать оборудование ( кстати это не мы ему продали оборудование, поскольку он в России). Так вот эта сеть работает сейчас именно так, как я выше рассказал-показал. Можете опять попросить у него удаленный доступ и сами все посмотреть.

Відредаговано 2014-03-21 08:40:25 wimaxx

[sanyadnepr 305]

Проводил тестирование 20Мгц с выкрученной на 29дбм и 30дбм мощностью,

работает на MCS10-12 модуляциях если помеха не очень сильная -75 примерно, при этом -60 сигнала.



На лиц. частотах (все заняты, работают операторы) падает до MCS1-MCS1 когда "помеха" активна

и поднимается до MCS9-10/MCS9-10 когда "помеха" не активна.

Иначе можно сказать, против лома "30дбм" нет приёма.



Революции не заметил.

[Alver 335]

Проводил тестирование 20Мгц с выкрученной на 29дбм и 30дбм мощностью,

работает на MCS10-12 модуляциях если помеха не очень сильная -75 примерно, при этом -60 сигнала.



На лиц. частотах (все заняты, работают операторы) падает до MCS1-MCS1 когда "помеха" активна

и поднимается до MCS9-10/MCS9-10 когда "помеха" не активна.

Иначе можно сказать, против лома "30дбм" нет приёма.



Революции не заметил.

Скорости замерьте. Сейчас есть встроенный тестер, не надо заморачиваться внешними тестерами.

[Alver 335]

2 sanyadnepr

"Революции не заметил".

Это Ваш ubnt обьявил революцию в конце октября 2013, вот и смотрите на эту революцию, в лице нанобима что ли ?

А Камбиум 7 октября 2013 обьявил о выходе новой "революционной  платформы"   http://forum.nag.ru/forum/index.php?showtopic=88658&st=0.

И то что мы видим, это так и есть, потому что сделать платформу с протоколом доступа TDMA c синхронизацией на вайфай чипсете до этого не удавалось никому.

А как это работает -судить всем вам.

Відредаговано 2014-03-21 08:59:09 wimaxx

[sanyadnepr 305]

На Камбиум родной сектор 15 дБи 90 град. Если вопрос за UBNT -то  тоже какой то свой родной сектор, точно не вникал.

Конечно, а зачем вникать ?



Tx у всех Tx  30 дБм

1. UL плавает MCS1, MCS9. DL у всех плавает ( несколько раз в секунду)  MCS1,MCS9-10 у дальних, MCS9-12 у ближних. Просто на web интерфейсе это не успевает показывать, а вот в инженерном SSH доступе ( пока недоступен юзерам) видно сколько пакетов на какой модуляции передано.

Так покажите эти циферки или дайте доступ к ssh ?!

Плавает ? - занятно и сколько оно будет плавать ? сколько времени MCS1 ? сколько MCS-9 ?

если плавает то результаты озвученные ниже не в какие ворота не лезут.



1.1  18/85 Mbps -это самый дальний клиент.

Очень сомневаюсь что самый дальний.



1.2. Длительность теста 20 сек. Поэтому не успеваем всех нагрузить, но попробуем на новой прошивке ( будет у нас бета на след. неделе, где в данной ситуации UL , как обещается, будет поднят до MCS 11-MCS12

2  5485 МГц

3. Это в России.

В России лицензии отменили ?



4. Когда человек подключит MRTG/Кактус - выдадим.

По PTP.

1. Сделаем

2. Линк тестовый 5.8  Ггц -уже сняли. Скоро будут данные по  рабочему  линку  в 5300 МГц дальность больше 30км

Вот ты и заврался. Как сделаеш тесты если линк уже сняли ?



Вообще частота значения не особо имеет , Сейчас в 1.4.1 в 5150-5350 МГц max Tx 27 дБм, что вполне хватает.

Не скажи, на СПЕ с интегрированной антенной изменив частоту с 5500Мгц на 5200Мгц на ровном месте потерял 7-8дбм.



3 . Tx  30дБм.

PS

2  sanyadnepr

Кстати тест в малтипойнт - это же  сеть россиянина raid1971 ( он же boss 1971) , которому Вы под ником cosmich на наге пытались помочь решить проблему (он Вам еще удаленный доступ давал) , но потом посмотрев что и как Вы отказадись и стали еще советовать, что из за высоких помех  типа ничего сделать нельзя  и надо возвращать оборудование ( кстати это не мы ему продали оборудование, поскольку он в России). Так вот эта сеть работает сейчас именно так, как я выше рассказал-показал. Можете опять попросить у него удаленный доступ и сами все посмотреть.

Во первых мой колега. Во вторых, в дефолтных уровнях мощности результаты были никакие, и совет исходил из этих данных, а выкрутить на 30дБм много ума не надо, а вот когда Вы@б#т его и высушат ГКРЧ за такие мощности отвечать будеш ты ? - сомневаюсь, как и сомневаюсь что он Оператор.



PS: Его спросили о реальной пропускной (не тестером) в ответ пока тишина.

Відредаговано 2014-03-21 09:28:21 sanyadnepr

[sanyadnepr 305]

2 sanyadnepr

"Революции не заметил".

Это Ваш ubnt обьявил революцию в конце октября 2013, вот и смотрите на эту революцию, в лице нанобима что ли ?

А Камбиум 7 октября 2013 обьявил о выходе новой "революционной  платформы"   http://forum.nag.ru/forum/index.php?showtopic=88658&st=0.

И то что мы видим, это так и есть, потому что сделать платформу с протоколом доступа TDMA c синхронизацией на вайфай чипсете до этого не удавалось никому.

А как это работает -судить всем вам.

UBNT не мой

Обьявить не завершить.

Революция которая захлебнулась



PS: через год-два когда софт и обвязку допилят возможно будет толк из камбиума.

Відредаговано 2014-03-21 09:30:33 sanyadnepr

[Alver 335]

2 sanyadnepr

"Не скажи, на СПЕ с интегрированной антенной изменив частоту с 5500Мгц на 5200Мгц на ровном месте потерял 7-8дбм"

Вы выше, где изложили свои результаты тестирования Камбиум, забыли указать одну важную деталь - у Вас в качестве базы стоит СПЕ с интегрированной антеннной 13 Дби. Вы бы еще нанос M5 в качестве базы поставили и вещали бы как у него  все хреново.

Поэтому  то,что у Вас там получилось- все это результаты тестирования "сферического коня в вакууме" - т.е  "гонево", поскольку СПЕ своей антенной  на площадке базовых станций собирает сзади-сбоку  весь  всевозможный мусор.

 Если Вам не нужен 1 Гб эзер и GPS в базовой станции, поставьте в качестве базы хотя  бы  СПЕ под внешнюю антенну и 120 град родной сектор ( скоро будут), тогда можно будет что то адекватное сказать о том , как работает Ваша сеть на Камбиум.

Відредаговано 2014-03-21 10:29:02 wimaxx

[Alver 335]

2 sanyadnepr

"Вот ты и заврался. Как сделаеш тесты если линк уже сняли ?"

Сделаем на другом линке. Это не имеет значения, Камбиум (если ему дать, что ему надо ) работает одинаково стабильно на разных дальностях и в разных условиях.

ЗЫ

Тот линк не сняли, а закрыли нам доступ,я неправильно сказал.

Відредаговано 2014-03-21 10:24:46 wimaxx

[sanyadnepr 305]

2 sanyadnepr

"Не скажи, на СПЕ с интегрированной антенной изменив частоту с 5500Мгц на 5200Мгц на ровном месте потерял 7-8дбм"

Только лично для тебя выдам удаленный доступ, и покажу как просто сменой частоты теряются на ровном месте, чего не происходит с говняным убнт.



Вы выше, где изложили свои результаты тестирования Камбиум, забыли указать одну важную деталь - у Вас в качестве базы стоит СПЕ с интегрированной антеннной 13 Дби. Вы бы еще нанос M5 в качестве базы поставили и вещали бы как у него  все хреново.

Поэтому  то,что у Вас там получилось- все это результаты тестирования "сферического коня в вакууме" - т.е  "гонево", поскольку СПЕ своей антенной  на площадке базовых станций собирает сзади-сбоку  весь  всевозможный мусор.

С зади бызы ничего нет (ни каких помех) в тестируемом месте у меня можно поставить хоть десять баз но только по одному азимуту  рельеф такой, и повторно использовать частоту не получится, даже немного приврал увеличив мощность с 29дБм на 5500 до 30 дБм на 5200 потерял 7дБм. Відредаговано 2014-03-21 12:00:11 sanyadnepr

[sanyadnepr 305]

.

Відредаговано 2014-03-21 11:59:39 sanyadnepr

[Alver 335]



2 sanyadnepr

"Не скажи, на СПЕ с интегрированной антенной изменив частоту с 5500Мгц на 5200Мгц на ровном месте потерял 7-8дбм"

Только лично для тебя выдам удаленный доступ, и покажу как просто сменой частоты теряются на ровном месте, чего не происходит с говняным убнт.



Вы выше, где изложили свои результаты тестирования Камбиум, забыли указать одну важную деталь - у Вас в качестве базы стоит СПЕ с интегрированной антеннной 13 Дби. Вы бы еще нанос M5 в качестве базы поставили и вещали бы как у него  все хреново.

Поэтому  то,что у Вас там получилось- все это результаты тестирования "сферического коня в вакууме" - т.е  "гонево", поскольку СПЕ своей антенной  на площадке базовых станций собирает сзади-сбоку  весь  всевозможный мусор.

С зади бызы ничего нет (ни каких помех) в тестируемом месте у меня можно поставить хоть десять баз но только по одному азимуту  рельеф такой, и повторно использовать частоту не получится, даже немного приврал увеличив мощность с 29дБм на 5500 до 30 дБм на 5200 потерял 7дБм.



Напиши в личку тимвьер. Посмотрю, поскольку первый раз такая  жалоба

[sanyadnepr 305]

Это не жалоба, констатация факта.



Лови ЛС.



Убедился ? есть потеря 7дб ?

Відредаговано 2014-03-21 15:34:47 sanyadnepr

[Alver 335]

Это не жалоба, констатация факта.



Лови ЛС.



Убедился ? есть потеря 7дб ?

Да посмотрел, действительно на границе диапазона 5160 МГц  потеря в алинке 6 дБм. Но думаю, дело не в ДН встроенной антенны, а калибровке радио на границе диапазона в демо(бета) прошивке 1.2.3demo. Перепрошейте в 1.4.1 и перепроверьте.

[Alver 335]

2 sanyadnepr

"Вот ты и заврался. Как сделаеш тесты если линк уже сняли ?"

Сделаем на другом линке. Это не имеет значения, Камбиум (если ему дать, что ему надо ) работает одинаково стабильно на разных дальностях и в разных условиях.

ЗЫ

Тот линк не сняли, а закрыли нам доступ,я неправильно сказал.

Вот скрин живого трафика линка 10 км

Відредаговано 2014-03-22 06:51:19 wimaxx

[zulu_Radist 856]

а что здесь сверхкрутого? вам показать то же самое на тике и в 20 мгц?

[Alver 335]

а что здесь сверхкрутого? вам показать то же самое на тике и в 20 мгц?

 Это просто нагрузка живым трафиком, далекая от своего максимально возможного  значения ( просили люди показать).

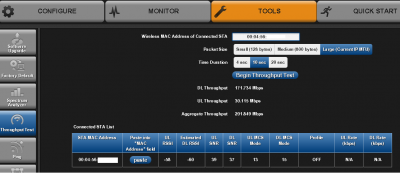

Выше по теме есть скрины загрузки синтетическим трафиком  UDP на 17 км 220 Мбит/c ( UL+DL ) в 40 МГц и 37 км 100 Мбит/c  (UL+DL) в 20 МГц.

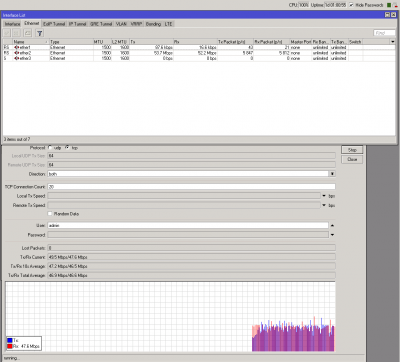

Также есть данные  тестов  TCP  дуплекс ( одновременно ) 37 км в 20 Мгц ( см скрин) - Rx/Tx = 47/47 Мбит/c ( 94 Мбит/c UL+DL)

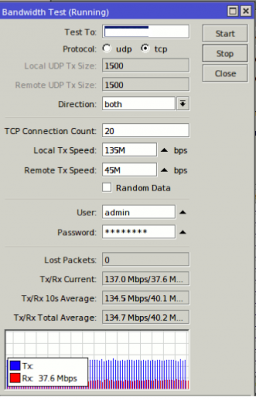

и TCP дуплекс 17 км в 40 МГц  Rx/Tx = 40/135 Мбит/c ( 175 Мбит/c UL+DL).

Покажите нечто подобное на TCP дуплекс на МТ, и  UDP 220 Мбит/c ( UL+DL) тоже в дуплексе.

Почему именно TCP? Потому что этот тест  свидетельствует не только о скорости, но и  о потерях в канале, и дает оценку реальной скорости и качества канала  на живом TCP/IP трафике.  Почему дуплекс ( в обе стороны ) ? Потому что MT не Time Division Duplex и  встречный трафик ему сам себе мешает.

Відредаговано 2014-03-22 08:08:08 wimaxx

[sanyadnepr 305]



Это не жалоба, констатация факта.



Лови ЛС.



Убедился ? есть потеря 7дб ?

Да посмотрел, действительно на границе диапазона 5160 МГц  потеря в алинке 6 дБм. Но думаю, дело не в ДН встроенной антенны, а калибровке радио на границе диапазона в демо(бета) прошивке 1.2.3demo. Перепрошейте в 1.4.1 и перепроверьте.



Обновился

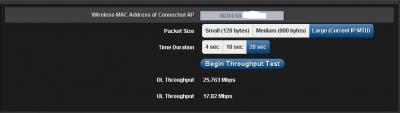

Тестируем

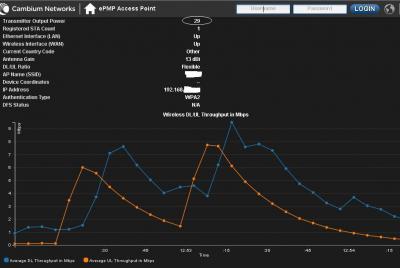

В это время смотрим график АП и улыбаемся

Кто же врёт ? тестер ? график ?

Убейся Ап стену  покращення

Відредаговано 2014-03-22 08:19:13 sanyadnepr

[sanyadnepr 305]

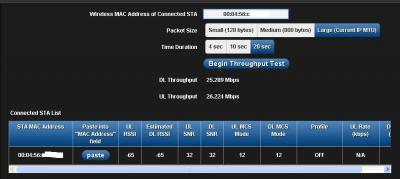

Еще тест с АП никакие параметры не изменялись только новая прошивка.

И обратите внимание сигнал был -60-62 стал... модуляции рисует 12 в реальности



[Alver 335]

Flexible режим ? Поставь управление MSC0. Отключи High Interferencee... OFF

Дай доступ тимвьюер. Надо посмотреть.

[Alver 335]

Еще тест с АП никакие параметры не изменялись только новая прошивка.


И обратите внимание сигнал был -60-62 стал... модуляции рисует 12 в реальности

Модуляция  MCS12 гуляет в MCS11?

Відредаговано 2014-03-22 08:19:04 wimaxx

[sanyadnepr 305]

Flexible режим ?

Повылазило ?

Сделал, установил, позже выдам доступ.



Толку 0, как было так и осталось +- в тех же пределах.

Відредаговано 2014-03-22 08:25:14 sanyadnepr
