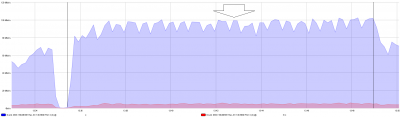

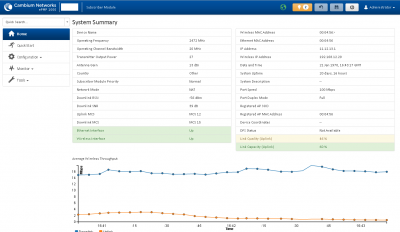

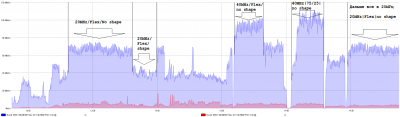

Alver Опубликовано: September 15, 2014 at 13:48 Опубликовано: September 15, 2014 at 13:48 Для тестирования максимально доступной емкости по пропускной способности БС (сектора) помимо обычной загрузки обслуживанием клиентов на 3-х АС ( без шейпов) подавалось IPTV HD видео c Bitrate 8 Mbps, а также дополнительно были запущены торренты на закачку файлов.Ниже представлен скрин загрузки АС тестовым трафиком и скрин загрузки БС, канал 20 МГц.Максимальная емкость по пропускной способности сектора БС канал 20 МГц при одновременном обслуживании 40-50 АС ( на модуляциях АС в среднем UL/DL MCS10-12/MCS14-15), составляет 70-75Мбит/c Downlink, 5-8 Мбит/c Uplink, всего порядка 80 Мбит/c ( UL+DL).Также далее представлен скрин загрузки одного из АС тестовым трафиком и скрин загрузки БС, канал 40 МГц. В канале 40 МГц загрузка сектора составила более 100 Мбит/c. При этом полностью загрузить базу нагрузкой с тестовых АС не удалось. Емкость БС в 40 МГц составляет примерно 150-160 Мбит/c и для получения такой загрузки нужно задействовать в тестах большее число клиентов.
Alver Опубликовано: September 15, 2014 at 13:50 Опубликовано: September 15, 2014 at 13:50 Ниже представлен результат теста задержки, измеренной утилитой Ping 1472 байта на АС IP 192.168.12.29, при полной загрузке сектора БС 80 Мбит/c БС ( UL+DL) c загрузкой канала АС 16 Мбит/c, канал 20 МГц.ping 192.168.12.29 -t -l 1472Обмен пакетами с 192.168.12.29 по с 1472 байтами данных:Ответ от 192.168.12.29: число байт=1472 время=56мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=44мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=82мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=45мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=50мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=58мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=60мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=89мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=79мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=52мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=53мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=29мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=54мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=54мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=40мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=64мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=30мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=45мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=54мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=45мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=50мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=41мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=38мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=47мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=67мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=48мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=51мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=35мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=36мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=46мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=41мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=83мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=83мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=87мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=36мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=38мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=63мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=45мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=50мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=51мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=94мс TTL=63Ответ от 192.168.12.29: число байт=1472 время=50мс TTL=63Статистика Ping для 192.168.12.29:Пакетов: отправлено = 42, получено = 42, потеряно = 0 (0% потерь)Приблизительное время приема-передачи в мс:Минимальное = 29 мсек, Максимальное = 94 мсек, Среднее = 53 мсекПри полной загрузке трафиком сектора БС сервис IPTV за счет приоритетного обслуживания QoS сохранил требуемое качество приема видео для всех клиентов.Далее представлен скрин сводного графика загрузки ( в течении 3 часов ) сектора БС при проведении тестирования живым трафиком на канале шириной 20 и 40 МГц, делении фрейма DL/UL Flexible, 75/25, с тарифами скорости доступа в Интернет unlimited, 4/8/16 Мбит/c.

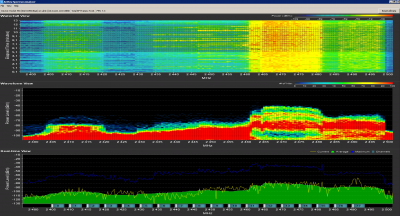

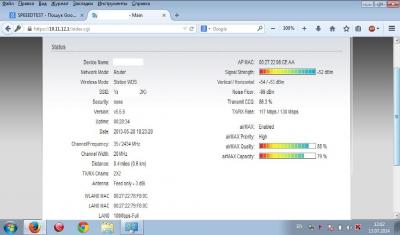

Alver Опубликовано: September 15, 2014 at 13:52 Опубликовано: September 15, 2014 at 13:52 (изменено) Для сравнения ePMP c работой сети УБНТ.Ранее сеть работала на БС убнт рокет М2 с 40 клиентами. Тариф был до 5 Мбит/c , сервис IPTV не предоставлялся. Убнт у всех клиентов сняли, заменили на ePMP и подключили еще 10 клиентов ePMP. База убнт с родной секторной 120 град антенной пока еще стоит и включена. См ниже скрин скана эфира базовой станции убнт. На скане видна работа базы ePMP ( соответcтвенно на скане эфира ePMP видна работа ePMP). Уровни помех на сканах эфира на частотах , отличных от рабочих каналов ePMP и UBNT, примерно одинаковые.Также представлен скрин уровней сигналов и модуляций ( снятых еще до замены оборудования )с клиента убнт, находящихся в очень хороших условиях - сигналы RSSI -54/53 дБм, data rate 117/130 Mbps ( соответствует модуляциям MCS14/15) на дальности 600 метров от БС убнт.Средняя загрузка сектора убнт на 40 клиентах была примерно 15-25 Мбит/c при тарифах до 5 Мбит/c. Для этого "хорошего" убнт клиента в данной сети убнт ( когда еще сеть работала) были сняты скрины пинга ( короткого 32 байт) и спидтеста- доступной на этого клиента скорости при загрузке базы трафиком до 10-15 Мбит/c.Как мы видим, емкость по пропускной способности сектора ePMP1000 и доступная клиенту скорость в РАЗЫ превышает аналогичные показатели убнт, что позволяет обслуживать на БС ePMP большее количество клиентов, с большими ( в разы) тарифами, а также предоставлять на ePMP сервис IPTV ( в уникасте) и online video c HD и FULL HD видео потоками. Изменено September 15, 2014 at 14:20 пользователем wimaxx
andryas Опубликовано: September 15, 2014 at 14:00 Опубликовано: September 15, 2014 at 14:00 Спасибо, wimaxx

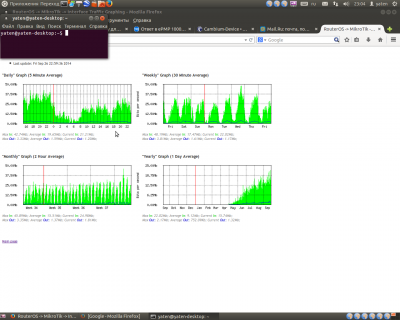

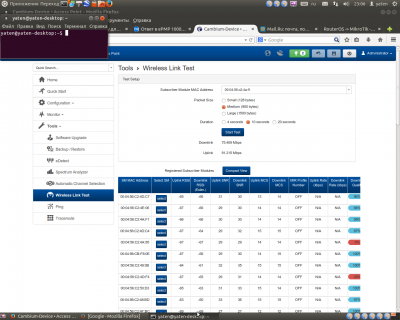

Alver Опубликовано: September 27, 2014 at 06:23 Опубликовано: September 27, 2014 at 06:23 База Cambium ePMP1000 c 80 клиентами. Тесты проведены и выложены Yaten ( наг.ру). В момент теста к базе подключены 64 клиента, загрузка сектора ( базы ) 22 Мбит/c, канал 40 МГц, фрейм Flexible. При таком количестве клиентов и загрузке живым трафиком базы тест доступной клиенту скорости выдает 75/91 бит/c.
WIFINS Опубликовано: September 27, 2014 at 06:56 Опубликовано: September 27, 2014 at 06:56 Вячеслав, и все бы хорошо. Оборудование хорошее, есть тестовые образцы в 5 ГГц, заменили (временно) проблемный линк на бриджах в NLOS- стало лучше. Подготовили документы на регистрацию 2-х секторной БС в 2,4, но столкнулись с проблемой- оборудование ePMP 1000 в 2,4 не внесено в реестр и на данный момент БС в 2,4 зарегистрировать не получится. Когда будет внесено- не известно. То же самое получается в 5 ГГц, нужно полоса 10 МГц, пока только обещают прошивку. Но даже если и выйдет прошивка- в реестре нету полосы 10 МГц. Вышло, что для нас ePMP 1000 пока не доступно. Использовать не легально? Может есть у кого другой опыт- поделитесь.
Alver Опубликовано: September 27, 2014 at 14:56 Опубликовано: September 27, 2014 at 14:56 (изменено) Вячеслав, и все бы хорошо. Оборудование хорошее, есть тестовые образцы в 5 ГГц, заменили (временно) проблемный линк на бриджах в NLOS- стало лучше. Подготовили документы на регистрацию 2-х секторной БС в 2,4, но столкнулись с проблемой- оборудование ePMP 1000 в 2,4 не внесено в реестр и на данный момент БС в 2,4 зарегистрировать не получится. Когда будет внесено- не известно. То же самое получается в 5 ГГц, нужно полоса 10 МГц, пока только обещают прошивку. Но даже если и выйдет прошивка- в реестре нету полосы 10 МГц. Вышло, что для нас ePMP 1000 пока не доступно. Использовать не легально? Может есть у кого другой опыт- поделитесь. 10 Мгц вносили, но какая там вышла неразбериха в НКРЗ летом. Будет в Реестре скоро. 5/10/20/40 Мгц будет в прошивке 2.3 в октябре. ePMP 2.4 Ггц будет сертифицирован и внесен в Реестр также в октябре. Изменено September 27, 2014 at 14:58 пользователем wimaxx
WIFINS Опубликовано: September 27, 2014 at 15:33 Опубликовано: September 27, 2014 at 15:33 10 Мгц вносили, но какая там вышла неразбериха в НКРЗ летом. Будет в Реестре скоро. 5/10/20/40 Мгц будет в прошивке 2.3 в октябре. ePMP 2.4 Ггц будет сертифицирован и внесен в Реестр также в октябре. Спасибо, Вячеслав! Если Ваши прогнозы оправдаются- будет просто замечательно. Хотя, время к сожалению уходит, конкуренты не дремлют. Ждем октябрь )))

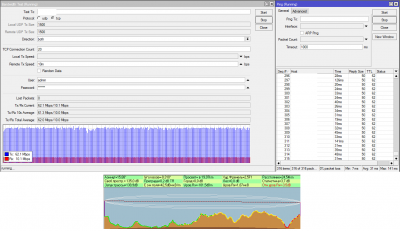

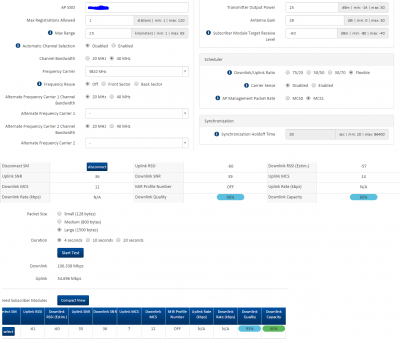

ilit Опубликовано: September 28, 2014 at 13:42 Опубликовано: September 28, 2014 at 13:42 (изменено) Здравствуйте. Хочу рассказать об одном линке. Около года назад была необходимость с города с районный центр построить канал. Расстояние 24км. Видимость есть с объекта высотой 60м. С обратной стороны наша мачта, высота подвеса 70м. С этого же объекта в том же направлении строят линки все операторы и еще кто-то. Уровень шума по спектроанализатору камбиума от -57Дб до -82Дб. В других направлениях каналы на МТ работают нормально. Произвели попытку построить линк на МТ с 30 Рокетдишами. Все соединилось. Уровни были от -62Дб до -66Дб. Шум -74-78Дб. Качество линка 40-60%. Внутренний тест по UDP еле продавливал 30Мбит в сек. Пинг рвался. В итоге построили промежуточный. И вот на днях решили построить линк на CPE камбиума, т.к. у меня уже есть положительный опыт постройки линка с перекрытой видимостью на этом же оборудовании. Поставили ePMP 1000 Connectorized Radio 5 GHz и 30 Рокетдишы. В результате получили линк с огромным джитингом, что мягко говоря, не совсем подходит для магистральных каналов. оценка 3+. Но нужно помнить об ужасной помеховой обстановке на объекте со стороны города - я там в первый раз в жизни увидел релейку с почти двухметровым зеркалом ))) И то что камбиум смог в TCP продавить 60Мб download и 10Мб upload дает ему уверенную 5. Думаю перенесем CPE со стороны города на нашу недавно построенную мачту. Там эфир намного чище. Изменено September 28, 2014 at 15:19 пользователем ilit
Denmark Опубликовано: September 28, 2014 at 14:52 Опубликовано: September 28, 2014 at 14:52 (изменено) Уважаемый ilit, у вас кроме камбиума ничего не работает, руки видимо всему виной, я помню ваши посты ещё, и можно узнать что это за рокетдиши 32, сами запилили? Для 40мгц это вообще не показатели, не смешите. Изменено September 28, 2014 at 14:55 пользователем Denmark
ilit Опубликовано: September 28, 2014 at 15:03 Опубликовано: September 28, 2014 at 15:03 (изменено) Уважаемый ilit, у вас кроме камбиума ничего не работает, руки видимо всему виной, я помню ваши посты ещё, и можно узнать что это за рокетдиши 32, сами запилили? Для 40мгц это вообще не показатели, не смешите. приятно, что следите за моими материалами. но боюсь Вы пропустили посты об успешных линках на МТ. Но не суть. Значит пост не для Вас. А кто-то просто собирает информацию и это будет еще одним поводом для размышлений. Да. С рокетами погорячился, 30Дб. Исправлю. Вот спектр с места установки. Изменено September 28, 2014 at 15:17 пользователем ilit
Alver Опубликовано: October 11, 2014 at 08:01 Опубликовано: October 11, 2014 at 08:01 (изменено) Вышла прошивка бета 2.3 5 MHz and 10 MHz channel bandwidth supportMax number of subscribers is limited to 30 for 5MHz and 60 for 10 MHz 5/10 MHz is not available for DFS bands at this time due to pending regulatory approval SM Wi-Fi mode supportSM can operate in proprietary TDD mode OR Standard Wi-Fi mode Broadcast Traffic ShapingAbility to limit the number of broadcast packets per second Multicast VLAN and Prioritization (Multicast VLAN support with prioritization Ability to leave/join multicast groups and limit number of multicast groups to up to 5 groups Support for IGMPv3 snooping CLI access via ssh (default credentials: admin/admin) Option to set SM Max Tx power manually Малтикаст нужен для сервиса IPTV. Система определяет кто из юзеров смотрит одинаковый контент, выделяет их в группы и дает группе поток ( один на всех) в малтикасте. Также доступен канал 10 МГц ( а также 5 мГц) с ограничением в max 60 юзеров ( 30 в 5 Мгц) в малтипойнт. СПЕ можно поставить в AP вайфай режим и подключить СПЕ убнт и мт ( в стандартном режиме без airmax и nstreme). Полезен при замене сетей убнт/mt на ePMP. Доступен доступ CLI в командной строке. Можно ограничить max мощность СПЕ, регулируемую автоматической регулировкой мощности СПЕ со стороны базы. Ограничение броадкаста используется для снижения нагрузки на процессор. В 2.3 на СПЕ можно активировать через CLI второй порт Ethernet. Он находится в бридже с первым портом и работает как PoE out- может использоваться для питания и передачи данных на другое устройство,например, видеокамеры. В декабре будет релиз прошивки v.2.4 В v.2.4 будет отдельный режим точка-точка TDD c задержкой 2-3 мс ( типа как у Радвин 2000) под любой нагрузкой. Изменено October 12, 2014 at 06:55 пользователем wimaxx
Stanislavis Опубликовано: October 17, 2014 at 06:30 Опубликовано: October 17, 2014 at 06:30 Е..аный ужас! Это где так. Срочно вынесите стартлик с города км на 3-6. Какие 60 мегабит? Что за кошмар? Уважаемый ilit, у вас кроме камбиума ничего не работает, руки видимо всему виной, я помню ваши посты ещё, и можно узнать что это за рокетдиши 32, сами запилили? Для 40мгц это вообще не показатели, не смешите. приятно, что следите за моими материалами. но боюсь Вы пропустили посты об успешных линках на МТ. Но не суть. Значит пост не для Вас. А кто-то просто собирает информацию и это будет еще одним поводом для размышлений. Да. С рокетами погорячился, 30Дб. Исправлю. Вот спектр с места установки.
ilit Опубликовано: October 18, 2014 at 18:35 Опубликовано: October 18, 2014 at 18:35 Как видно по спектроанализатору эфир очень зашумлен. В диапазоне 5775-5795МГц самый низкий уровень помех. Всего -76dBm ((( И их хватило, чтобы МТ нормально не завелся. Хотя по другим азимутам линки на том же железе работают хорошо. Я в своей сети использую МТ, есть дальние линки http://local.com.ua/forum/topic/55443-%D0%BB%D1%96%D0%BD%D0%BA-28%D0%BA%D0%BC-%D0%BC%D0%B0%D0%BA%D1%81%D0%B8%D0%BC%D0%B0%D0%BB%D1%8C%D0%BD%D0%B0-%D0%BF%D1%80%D0%BE%D0%BA%D0%B0%D1%87%D0%BA%D0%B0/ и к его возможностями для построения канала очень доволен. На как показал лично мой опыт, ePmp иногда работает лучше. У меня все таки большие надежды на оборудование Камбиума в плане сота-клиент.

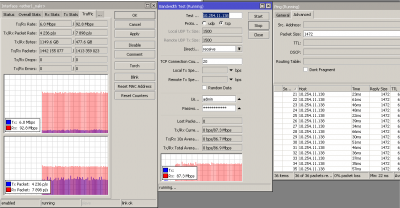

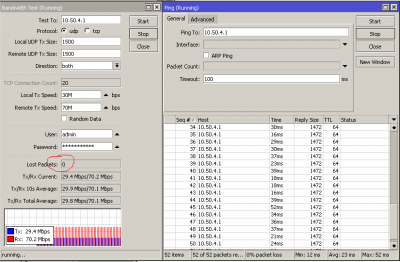

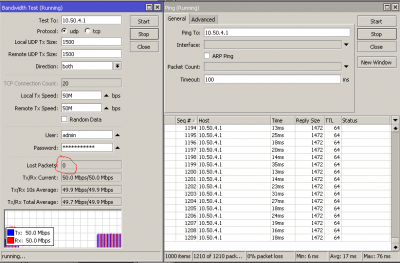

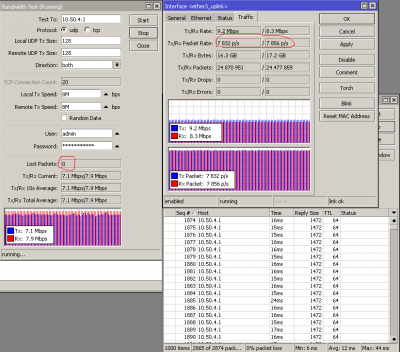

Alver Опубликовано: October 21, 2014 at 16:06 Опубликовано: October 21, 2014 at 16:06 Операторы стали менять проблемные линки точка-точка с Микротика на ePMP. Вот два практических случая.1. Дальность 50 км. Раньше стоял Микротик RB800 c радиокартами UBNT SR71-15. Антенны джирус 32 дБи.Линк был нестабильный, max скорость 30Мбит/c в сумме Uplink + downlink.Поменяли на ePMP GPS Sync и ePMP Connectorized (СПЕ), антенны остались прежние.Получили 105 Мбит/c ( UL+DL) в 20 МГц, представлены скрины тестов в 20 Мгц,, Flexible, UDP 1500 байт двунаправленный ( в дуплексе ) 50/50М, 70/30М, 76/30 Мбит/c - начался overload -рост задержки. Также скрины мелкими пакетами 128 байт симплекск, 128байт duplex. Трафик ровный, параметры канала стабильные. Линк работает больше месяца, стабильно , надежно, оператор доволен. Он читает эту тему, если что, то может и подтвердить результат

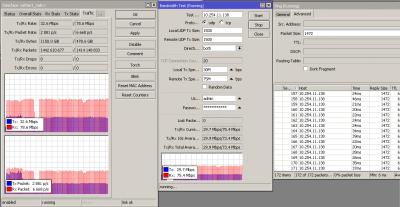

Alver Опубликовано: October 21, 2014 at 16:20 Опубликовано: October 21, 2014 at 16:20 Линк #2 точка-точка 52 км.Раньше стоял Микротик,карты SR-71-15. Пробовали R52Hn, они давали такую же энергетику, но линк работал плохо. Антенны Jirous 32 duplex. МТ выдавал в 20 МГц 80 Мбит/c, но как сказал оператор "МТ иногда падал. сигнал дергало сильно. камбиум решил проблему. как месяц назад поставили - ни одного падения".Сейчас канал на ePMP GPS Sync - ePMP Connectorized. 20 МГц, Flexible. Пропусная способность 105Мбит/c ( UL+DL).Представлены скрины конфигурации , UDP тест дуплекc ( двунаправленный трафик) 73/ 30 Мбит/c ( в сумме 103 Мбит/c) и TCP. Тест TCP 87.3 Mбит/c симплекс идет вместе с живым трафиком и на интерфейсе и графике видна загрузка Rx/Tx 92.8/6.0 Мбит/c. .
Denmark Опубликовано: October 21, 2014 at 20:42 Опубликовано: October 21, 2014 at 20:42 Угу, давай давай, а чего скрины такие аматорские? Давай норм скрины - не верю.
Alver Опубликовано: October 22, 2014 at 05:20 Опубликовано: October 22, 2014 at 05:20 Угу, давай давай, а чего скрины такие аматорские? Давай норм скрины - не верю. А в чем аматорские то ? Скрины снимал оператор, скажите что там не так и что надо еще посмотреть, попрошу людей - сделают.
SuperSonic Опубликовано: October 22, 2014 at 05:38 Опубликовано: October 22, 2014 at 05:38 А в 40 Mhz?
zulu_Radist Опубликовано: October 22, 2014 at 05:53 Опубликовано: October 22, 2014 at 05:53 задержка жесть когда будет прошивка для точка-точка? надо пару линков перевести, а напрягают именно эти циферки(
SuperSonic Опубликовано: October 22, 2014 at 07:34 Опубликовано: October 22, 2014 at 07:34 Так это пинги при полностью занятом канале, как по мне норм
Alver Опубликовано: October 22, 2014 at 08:32 Опубликовано: October 22, 2014 at 08:32 (изменено) Угу, давай давай, а чего скрины такие аматорские? Давай норм скрины - не верю. И перекос какойто , наверно дуплекс не держит? Ваймакс , ну заставьте хоть кого то сделать скрины правильно задержка жесть когда будет прошивка для точка-точка? надо пару линков перевести, а напрягают именно эти циферки( Та да. я тоже в шорохе полном. За такие пинги "танкисты" восемь раз расстреляют , потом траками закатают в асфальт.. Дуплекс такой, какой трафик запущен B-test. В режиме Flexible -любой 50/50, 70/30, 90/10, какой трафик идет, такой и держит. При Fixed DL/UL 50/50, 75/25, 35/65. Пинги -длинные 1472 байт при полной загрузке канала. На одном скрине даже идет перегруз и видно что пинги при этом растут. Изменено October 22, 2014 at 08:32 пользователем wimaxx
Alver Опубликовано: October 22, 2014 at 08:42 Опубликовано: October 22, 2014 at 08:42 задержка жесть когда будет прошивка для точка-точка? надо пару линков перевести, а напрягают именно эти циферки( На самом то деле на убнт/мт при полной загрузке канала и на длинных пингах задержка нисколько не меньше, а даже больше, особенно при помехах и преградах на трассе. Через месяц-полтора выходит прошивка v.2.4 с режимом PTP c задержкой 2-3 мс. При этом помимо прошивки, которой можно будет проапгрейтить существующие линки, для точка-точка будут доступен комплект 2x ePMP Force 110 PTP ( 25диш, 1 Гб ethernet- на основе баз ePMP, но без GPS синхронизации)- по очень доступной цене . Будет как Радвин 2000, но по цене в 10 раз меньше.
zulu_Radist Опубликовано: October 22, 2014 at 17:47 Опубликовано: October 22, 2014 at 17:47 1 Гб ethernet- на основе баз ePMP, но без GPS синхронизации я такое чет не нашел у вас на сайте есть под внешнюю антенну без gps но сука с 100 мбитным портом ткните носом или это будет потом и только с камбия антеннами в комплекте?
Alver Опубликовано: October 22, 2014 at 19:06 Опубликовано: October 22, 2014 at 19:06 (изменено) 1 Гб ethernet- на основе баз ePMP, но без GPS синхронизации я такое чет не нашел у вас на сайте есть под внешнюю антенну без gps но сука с 100 мбитным портом ткните носом или это будет потом и только с камбия антеннами в комплекте? Сейчас есть ePMP Force 100 ( 100М, 25 дБи диш). С ноября будут ( пока на сайте их нет) клиентское устройство ePMP Force 110 (100М, 25 дБи диш)- антенна легче и проще в сборке чем Force 100 и ePMP Force 110 PTP ( 1 Гб, 25 дБи диш) - это база без синхронизации с новой антенной 25 дБи диш по спец. цене за комплект их двух устройств для точка-точка. Все устройства могут работать в режимах AP, STA и PTP. Также антенны dual pol 25 dBi dish будут доступны отдельно без устройств, а также доступны устройства без антенн, например базы ePMP (1 ГБ) без GPS по цене ниже чем ePMP GPS Sync. Изменено October 22, 2014 at 19:14 пользователем wimaxx
