ePMP Cambium

[Alver 335]





Это не жалоба, констатация факта.



Лови ЛС.



Убедился ? есть потеря 7дб ?

Да посмотрел, действительно на границе диапазона 5160 МГц  потеря в алинке 6 дБм. Но думаю, дело не в ДН встроенной антенны, а калибровке радио на границе диапазона в демо(бета) прошивке 1.2.3demo. Перепрошейте в 1.4.1 и перепроверьте.



Тестируем

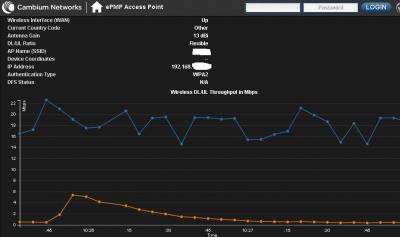

В это время смотрим график АП и улыбаемся


Кто же врёт ? тестер ? график ?


Убейся Ап стену  покращення



График на AP просто не успевает отрабатываеть 20 сек тест. Он выдает среднее значение за несколько минут трафика.

И еще попробуйте хотя бы временно перевести в 40 МГц и выдать тест.

Убедитесь что режим Flexible, после перепрошивки некоторые режимы могли поменяться.

Відредаговано 2014-03-22 08:32:23 wimaxx

[sanyadnepr 305]

Скрины для кого ? Ап на скринах пишет Flexible !

На живом трафике теже 22-25мбит.



И афигенно понравилось на абонентской СПЕ обновить оперу чтоб зайти

[sanyadnepr 305]

В 40Мгц теже яйца.

[Alver 335]

В 40Мгц теже яйца.

Та же модуляция и та же скорость?

И почему на AP поставили 29 дБм, а не 30 дБм?

Відредаговано 2014-03-22 09:16:06 wimaxx

[sanyadnepr 305]



В 40Мгц теже яйца.

Та же модуляция и та же скорость?

И почему на AP поставили 29 дБм, а не 30 дБм?



На этой частоте и было 29дбм, сокрость тестирования осталась как на скринах выше.

на 5160 27дбм максимум дает установить.

[Alver 335]

Скрины для кого ? Ап на скринах пишет Flexible !

На живом трафике теже 22-25мбит.




И афигенно понравилось на абонентской СПЕ обновить оперу чтоб зайти

Когда Вы тестируете канал встроенным тестом  живой трафик ( вижу порядка 20 Мбит/c Downlink) есть ?

[sanyadnepr 305]

Перестань перекручивать. При тестах трафика небыло, позже показал на реальном трафике.

Відредаговано 2014-03-22 11:49:45 sanyadnepr

[Alver 335]

Перестань перекручивать. При тестах трафика небыло, позже показал на реальном трафике.

Факт есть в том что , если модуляция  стабильна MCS12/12, то она  неадекватна  получаемой скорости 25 Мбит/c . Причем что особенно странно это и  в  20 и  в 40 МГц. Такое впечатление, что есть полка -типа шейпер, режет четко и точно 25-26 Мбит/с  в обе стороны.

 Скажу совершенно честно,  раньше такого не видел на ePMP .  Будем разбираться. В общем жду доступа, посмотрим что и как. Привлечем если надо Камбиум.

Можно выложить пока скрин  cо счетчиками ошибок   Monitor->Performаnce ? Можно в личку.

Відредаговано 2014-03-22 12:16:00 wimaxx

[sanyadnepr 305]



Перестань перекручивать. При тестах трафика небыло, позже показал на реальном трафике.

Факт есть в том что , если модуляция  стабильна MCS12/12, то она  неадекватна  получаемой скорости 25 Мбит/c . Причем что особенно странно это и  в  20 и  в 40 МГц. Такое впечатление, что есть полка -типа шейпер, режет четко и точно 25-26 Мбит/с  в обе стороны.

 Скажу совершенно честно,  раньше такого не видел на ePMP .  Будем разбираться. В общем жду доступа, посмотрим что и как. Привлечем если надо Камбиум.

Можно выложить пока скрин  cо счетчиками ошибок   Monitor->Performаnce ? Можно в личку.



Внешний шейп 100мбит ограничен езернет портом, других ограничений нет, сейчас в 40Мгц 28/33мбит/с скорость плавает.

Тест между радио частью камбиума я могу ограничить сторонним шейпером ?

Тебе уже не однократно говорилось перестань выкручиваться.



Заходи по ТВ.

Відредаговано 2014-03-22 12:21:55 sanyadnepr

[Alver 335]

В общем информация не для sanyadnepr ( мы с ним с вопросом разобрались), а для читателей данной темы.

Дело в том что, что на этом линке модуляция нестабильна и прыгает MCS1-MCS12 ( и поэтому скорость недостаточно высока хоть и стабильна)  из за рядом работающего ubnt  c мощным сигналом . Уровень  помехи в рабочем канале ePMP  -71 дБм, что при сигнале ePMP Uplink RSSI  -62 дБм делает работу хоть ePMP , хоть убнт/мт  затруднительной и я бы сказал невозможной. Смена частоты c  помехой -76 дБм и ниже значительно увеличивает скорость.

 Для эффективной работы даже в таких помеховых  условиях Камбиум подготовил механизм, называемый rate adaptation, который будет  в прошивке 1.5. У нас на следующей неделе будет бета, и будем пробовать работать в самых жестких условиях, где  у обычного вайфай жизни нет . Этот механизм  уже успешно опробован  бета тестерами. Следите за развитием темы.

Відредаговано 2014-03-22 15:22:42 wimaxx

[sanyadnepr 305]

В общем информация не для sanyadnepr ( мы с ним с вопросом разобрались), а для читателей данной темы.

Дело в том что, что на этом линке модуляция нестабильна и прыгает MCS1-MCS12 ( и поэтому скорость недостаточно высока хоть и стабильна)  из за рядом работающего ubnt  c мощным сигналом . Уровень  помехи в рабочем канале ePMP  -71 дБм, что при сигнале ePMP Uplink RSSI  -62 дБм делает работу хоть ePMP , хоть убнт/мт  затруднительной и я бы сказал невозможной. Смена частоты c  помехой -76 дБм и ниже значительно увеличивает скорость.

 Для эффективной работы даже в таких помеховых  условиях Камбиум подготовил механизм, называемый rate adaptation, который будет  в прошивке 1.5. У нас на следующей неделе будет бета, и будем пробовать работать в самых жестких условиях, где  у обычного вайфай жизни нет . Этот механизм  уже успешно опробован  бета тестерами. Следите за развитием темы.

В чём, мы с ним с вопросом разобрались ?

Уточню, уровень шума измерен сканом сектора UBNT

Встроенным анализатором Камбиум видит немного иные цифры, в первом случае помеха -80 а не -71 как считает ubnt, во втором случае помеха -81 а не -76 как считает ubnt, вероятней всего помеха силнее на абоненте, но средств проверить это удаленно у Камбиум нет.

В "чистой полосе" 20Мгц шум -90 Камбиум сейчас выдает встроенным тестом 70/60Мбит/с это прогресс.

[Alver 335]

По крайней мере я разобрался в том, что у разного оборудования в рабочем канале на данной площадке разные помехи.  И  различие в скоростях, сигналах  и помехах обьяснимо - у ubnt рокет с внешней секторной антенной -17-19 дБи с front to back минимум -25 дБ, а в качестве клиента на 3 км нанос с офсеткой . У Камбиум  - на тех же 3 км  и тех же точках два СПЕ с встроенными антеннами 13 дБи и front to back -15 дБ ( очень возможно, что  собирает шум со всех сторон).

Шум -90 дБм -это ubnt типа Noise Floor или спектранализатор Камбиум показывает ?

И можно скрин выложить там где ubnt  с внешней  антенной видит  -71, а камбиум встроенной -80 дБм?   Можно в личку.

Відредаговано 2014-03-24 11:07:58 wimaxx

[sanyadnepr 305]

-90 спектр Камбиум показывает, ubnt сумирует обе поляризации в скане уровеня сигнала.

[Alver 335]

 Появились в продаже также СПЕ под внешнюю антенну ePMP 1000 Connectorized Radio и родные секторные антенны 120 град.

СПЕ ePMP 1000 Connectorized Radio можно использовать в качестве точки доступа( базы без синхронизации и 100 Мбит/c ethernet ) и для каналов точка-точка с внешними антеннами.

Відредаговано 2014-04-07 18:53:37 wimaxx

[Alver 335]

7 апреля Камбиум обьявил о доступности линейки продуктов ePMP 1000 для диапазона частот 2.4 ГГц

ePMP 1000 GPS Sync -база, и СПЕ ePMP 1000 Integrated Radio и Connectorized Radio.

Параметры, функционал ( на 2.4 и 5 ГГц -одна прошивка), и цена устройств 2.4 ГГц точно такая же как и 5 ГГц. Max Tx 30 дБм. Усиление антенны СПЕ -12 дБи.

Также доступна секторная антенна 2.4 ГГц 90/120 град. Цена $345 в розницу.

Главный параметр этой антенны -отношение Front to back >30 дБ для работы синхронизации ePMP c повторным использованием частоты по схеме ABAB.

Параметры антенны 2.4 Ггц сектора и СПЕ будут скоро выложены.

Оборудование ожидается во второй половине мая. В эти же сроки будет сертификат и декларация соответствия.

[zulu_Radist 856]

это хорошая новость, ждем железо

[Alver 335]

Опыт работы в условиях сильных помех у одного провайдера. Скрин в аттаче.

По всему спектру помех меньше -75 дБм нет.

База ePMP 1000 Sync radio, прошивка v 1.4.1. канал шириной 40 МГц. Клиентов 5 шт, дальность от 2 до 6 км.

Скорости от  Rx/Tx 18/85 Мбит/c ( дальние клиенты)? до 16/113 Мбит/c - ближний клиент.

УБНТ нанобридж на этом месте  со  слов хозяина сети  "2 Мбит/c еле тянул" http://forum.nag.ru/forum/index.php?showtopic=88658&view=findpost&p=941418

Протестили в данной сети новую прошивку 1.5 бета с более высокой помехоустойчивостью.

База ePMP 1000 Sync radio, прошивка v 1.5.RC7. UL/DL Ratio  Flexible, канал шириной 40 МГц. Клиенты  - все со  встроенной антенной -6 шт, дальность от 1.3 до 6.3 км.

Сильные помехи -75 Дбм.

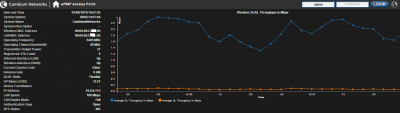

На первом скрине -живой трафик на секторе -порядка 2-3 Mbps

На втором  скрине- то что было  на прошивке 1.4.1 - сигналы на клиентов и скорость на клиента с MAC xxxx.0B, дальность 2 км,  скорость  UL/DL 15/115 Mbps

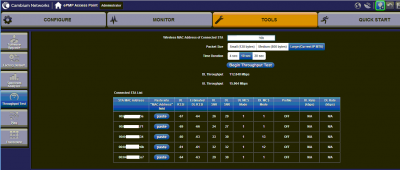

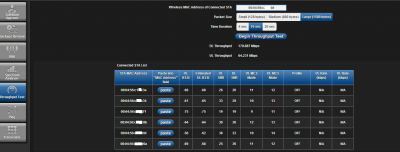

Далее - сигналы на клиентов и скорость на клиента с MAC xxxx.0B, дальность 2 км,  скорость UL/DL  46/151 Mbps на прошивке 1.5 RC7

То есть было 15/115 Mbps ,стало на новой прошивке за счет лучшей обработки помех-  46/151 Mbps.

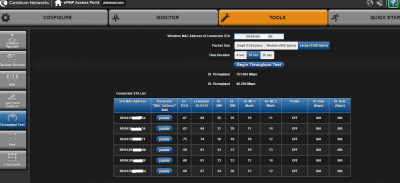

Также скрины теста скорости на самого плохого клиента на дальности  6.3 км xxxx.71  - скорость  5/71 Mbps

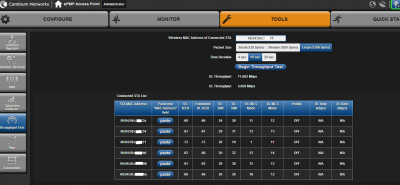

На самого близкого клиента 1.2 км xxxx.BF  - скорость UL/DL 64/170 Mbps

 Клиенты 2.5 км-  38/135 Mbps,  4 км- 14/102 Mbps.

Это все в условиях помех, где убнт нанобридж   на рядом стоящий сектор на Рокет выдает  при таких же помехах всего  пару Мбит/c.(пруф выше)

Відредаговано 2014-04-20 08:08:27 wimaxx

[Alver 335]

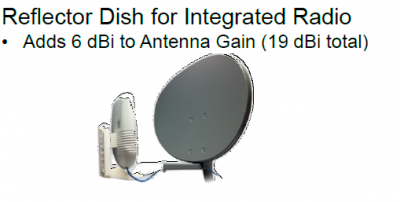

 С мая начнутся отгрузки  рефлекторов для СПЕ с интегрированной антенной.

В июне-июле вот такие комплекты ePMP Connectorized+ antenna dish  24 dBi.

Цены  хорошие,  будут объявлены позже.

Відредаговано 2014-04-20 08:34:57 wimaxx

[Alver 335]

Есть данные коммерческой эксплуатации и тесты пропускной способности базы и доступной для абонентов скоростях ePMP GPS Sync c 34 клиентами.

Базовая станция (БС) ePMP 1000 GPS Sync: Tx =23 dBm, частота 5825 МГц, ширина канала 40 МГц, деление DL/UL Ratio 75/25. Прошивка v.1.4.4.

Абонентские станции (АС) ePMP 1000 Integrated Radio, постоянно подключены к БС в количестве от 26 до 34 шт ( некоторые клиенты выключают питание СПЕ уходя из дома или работы) на дальности 1-3 км, , max Tx =20 dBm.

Антенна ePMP секторная 90 град, коэффициент усиления 15 dBi.

В сети предоставляется услуга доступа в Интернет со следующими тарифами для пользователей:

-5Мбит/c внешний зарубежный трафик, 20 Мбит/c

- 10Мбит/c внешний, 30 Мбит/c ,

- 15Мбит/c внешний, 50 Мбит/c .

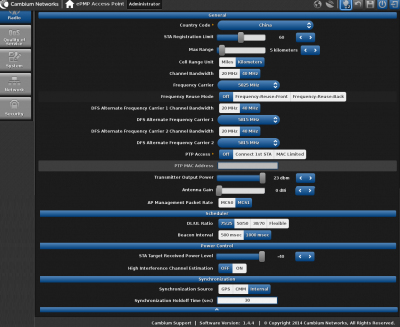

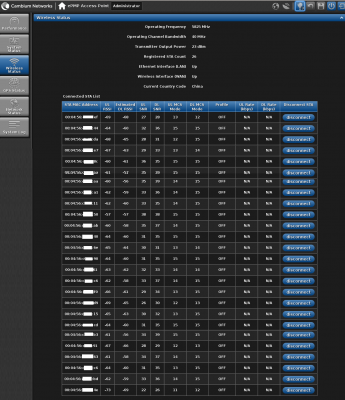

Представлены скрины конфигурации базы и wireless status с сигналами и модуляциями на клиентов ( на момент снятия скрина были подключены 26 клиентов).

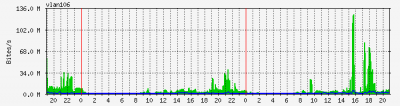

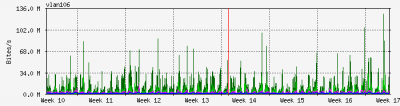

Представлены скрины MRTG месячной и дневной загрузки базы.

Обычная средняя загрузка БС составляет в Downlink до 30 Мбит/c, временами трафик достигает величины 50-60 Мбит/c, иногда - выше 100 Мбит/c.

Ниже представлены показания задержки между БС и АС, измеренные утилитой Ping при средней загрузке БС .

PING 10.1.6.126 (10.1.6.126) 56(84) bytes of data.

64 bytes from 10.1.6.126: icmp_seq=1 ttl=63 time=62.4 ms

64 bytes from 10.1.6.126: icmp_seq=2 ttl=63 time=26.5 ms

64 bytes from 10.1.6.126: icmp_seq=3 ttl=63 time=25.5 ms

64 bytes from 10.1.6.126: icmp_seq=4 ttl=63 time=25.7 ms

64 bytes from 10.1.6.126: icmp_seq=5 ttl=63 time=29.9 ms

64 bytes from 10.1.6.126: icmp_seq=6 ttl=63 time=28.4 ms

64 bytes from 10.1.6.126: icmp_seq=7 ttl=63 time=27.3 ms

64 bytes from 10.1.6.126: icmp_seq=8 ttl=63 time=26.4 ms

64 bytes from 10.1.6.126: icmp_seq=9 ttl=63 time=24.5 ms

64 bytes from 10.1.6.126: icmp_seq=10 ttl=63 time=28.9 ms

^C

--- 10.1.6.126 ping statistics ---

10 packets transmitted, 10 received, 0% packet loss, time 9388ms

rtt min/avg/max/mdev = 24.518/30.599/62.420/10.726 ms

Відредаговано 2014-04-26 07:04:04 wimaxx

[Alver 335]

Cреди клиентов базы выбраны 3 станции - "хороший" клиент, "средний" и "плохой".

На время тестов все шейперы сняты.

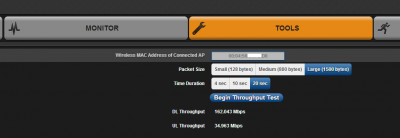

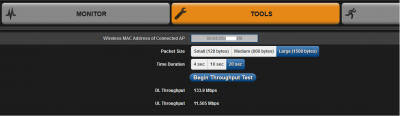

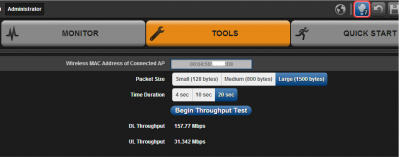

Прилагается скрины встроенного теста пропускной способности на

- АС 1 ( “хороший” клиент с высокими модуляциями UL/DL MCS15/MCS15).

Доступная на клиента скорость Speed test в дуплексе 25/75 ratio UL/DL =35/162 Мбит/c, в сумме =197 Мбит/c (UL+DL)

- АС 2 -“средний” клиент с модуляциями MCS14/MCS14

Доступная на клиента скорость в дуплексе UL/DL =31/158 Мбит/c, в сумме =189 Мбит/c (UL+DL)

- АС 3 - “ плохой ” клиент с модуляциями UL/DL MCS10/MCS13

Доступная на клиента скорость в дуплексе UL/DL =12/134 Мбит/c, в сумме =156 Мбит/c (UL+DL)

Следует учитывать, что это тесты wireless-wireless и реальная скорость на СПЕ ограничивается портом Ethernet 100/100 Mbps в дуплексе.

Тем самым, в данной сети при имеющейся средней загрузки клиентским трафиком базы существует потенциал увеличения количества обслуживаемых БС клиентов в два -три раза ( до 60-90 CPE на сектор) с предоставлением тарифа- максимальной скорости UL+DL= 50-100 Мбит/c на каждого клиента.

Відредаговано 2014-04-26 07:04:27 wimaxx

[Alver 335]

Для тестирования максимально доступной емкости БС( сектора) по пропускной способности на каждом из трех АС1, АС2, АС3 был запущен торрент с загрузкой файлов с нагрузкой в Download на каждой АС порядка 40-45 Мбит/c.

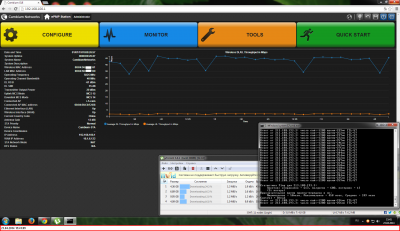

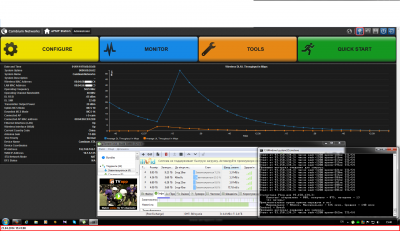

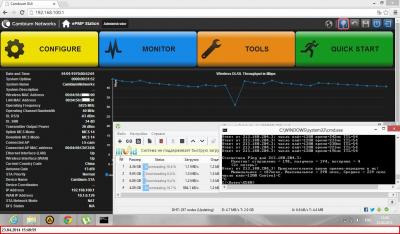

Приложены скрины с показаниями загрузки АС торрентом, а также round trip задержки, измеренной утилитой Ping с длиной пакетов 1200 байт, на внешний сервер. Задержка пакетов длиной 1200 байт на внешний сервер  из сети оператора от БС составляет порядка 100 мс.

График загрузки АС 3 получился кривой ( торрент не раздуплился или СПЕ не успел точно отобразить трафик), но видно, что через этот СПЕ закачиваетcя 4.4 Мбайт/c.

Торрент трафик с 3-х АС обеспечил в Download с одновременным текущим обслуживанием АС доступа в Интернет загрузку БС порядка 135 Мбит/с в Downlink ( см. скрин MRTG дневной загрузки) . При этом 25% пропускной способности БС (порядка 45 Мбит/c при DL/UL Ratio 75/25 ) зарезервировано для Uplink трафика.

Таким образом, общая пропускная способность базовой станции ePMP 1000 GPS Sync c 26-34 обслуживаемыми клиентами ePMP Integrated Radio в канале шириной 40 МГц на дальности 1-3 км составляет порядка 135/45 Мбит/c в дуплексе DL/UL=75/25, что в сумме составляет 180 Мбит/c ( Uplink+Downlink).

Відредаговано 2014-04-26 07:02:32 wimaxx

[sanyadnepr 305]

Есть данные коммерческой эксплуатации...

В сети предоставляется услуга доступа в Интернет со следующими тарифами для пользователей:

-5Мбит/c внешний зарубежный трафик, 20 Мбит/c

- 10Мбит/c внешний, 30 Мбит/c ,

- 15Мбит/c внешний, 50 Мбит/c .

Подскажите регион в котором находится этот больной на всю голову оператор ?

Что же надо было скурить для того чтоб придумать такие тарифы ?



Не сильно буду вдаваться в тех.подробности, приводились в соседнем форуме, максимальная отдача 54Мбита на сектор в 20Мгц.

Исходя из этого даже с учетом мультиплексирования озвученный коммерс мыльный пузырь или в тарифах наебалово.



PS: К графикам и тестам по клиентам, вопросов пока нет, появятся они у оператора позже, когда абоны начнут реально юзать инет, 50-60+ абонентов.

Відредаговано 2014-04-26 09:42:51 sanyadnepr

[Alver 335]



Не сильно буду вдаваться в тех.подробности, приводились в соседнем форуме, максимальная отдача 54Мбита на сектор в 20Мгц.



Это Вы о чем ?

[Alver 335]



PS: К графикам и тестам по клиентам, вопросов пока нет, появятся они у оператора позже, когда абоны начнут реально юзать инет, 50-60+ абонентов.



Откуда такая мысль ? Что Ваш любимый убнт сектор юзает 50-60 абонентов ? Факт есть то, что 30 Мбит/c нагрузка на 30 абонентах -это предел убнт и по скорости и по количеству клиентов, и для убнт все проблемы на этом   заканчиваются, дальше -просто не работает.

 Загрузка   30 Мбит/c на 30  клиентов  для Камбиум ePMP - это легкий разогрев, разминка, он только вошел в свой рабочий режим и у него есть запас и  по емкости сектора по пропускной способности  плюс 100-150 Мбит/c ( до 180 Мбит/c)  и по количеству клиентов вплоть до 120.  И тарифы клиентам  можно спокойно дать и 50 и 100 Мбит/c  ( как по оптике)  на 30 и   большем числе клиентов на сектор, и не только доступ в Интернет , но и IPTV  и телефонию.

Відредаговано 2014-04-26 14:15:51 wimaxx

[SuperSonic 19]

цены не очень пока радуют

Відредаговано 2014-04-28 18:34:36 SuperSonic
