Обсуждение типов кабелей, на подвес.

[Den_LocalNet 1 472]

то с ценой (чуть более 300$/км) могу только догадываться.

а какова цена на Ваш планируется?

[VAI 59]

то с ценой (чуть более 300$/км) могу только догадываться.

а какова цена на Ваш планируется?

не более 180 - розничная цена

[VAI 59]

Появились новости первичных тестов кабеля TKO FDC 1F SM G657A от компании Telenco (Франция)

Этих минимальных тестов достаточно, для того чтобы начать производство первой партии кабеля.

Меня в душе очень порадовало значение 800 ньютон с 0,03 Db дополнительного затухания в волокне, а также информации, что кабель не проскользнул в креплении.

Поставленная задача в 500 временных ньютон считаю выполненной.

Теперь видя значение 800 Ньютон, хочется добраться до 1 Кн (но это хотелки, жду расширенных тестов).

На мой вопрос, что случилось с кабелем после 800 ньютон ?

Ответ был такого плана:

500-600 Ньютон это уже и так достаточно много для такого кабеля весом 8,5 кг/км.

800 Ньютон - это уже смерть байкерам от натяжки на их пути такого кабеля

Я попросил испытать кабель до конца т.е. на разрыв.

И посмотреть за 100 Ньютон до разрыва на данные в Db.

Мне ответили, что сделают этот тест, когда будут делать расширенный тест с температурой + холодильник и разными другими тестами.

Смотрите вложение первичных тестов.



Essai Câble TKO FDC 1F SM G657A.doc



TO: _WesT_

Мой долг 1 км 1 волоконки за мной. Терпи скоро начнется производство

[Gotsa 33]

Как там тесты кабеля, закончились?

Когда в продажу поступит 1но волоконка?

[VAI 59]

Как там тесты кабеля, закончились?

Когда в продажу поступит 1но волоконка?



Первичные тесты закончились.

Идет производство кабеля.

В ноябре должен быть в наличии.



По моей просьбе к Telenco, порвать кабель (сделать механическое его тестирование), провели тест и кабель порвался на 1346 Ньютон.

Скажу сразу, что в этом тесте не приваривали волокно.

В таких тонких/легких кабелях (весом в районе 10кг/км) нагрузки более чем 600 ньютон - это уже более чем достаточно.

Tensile test drop cable untill rupture.pdf

[andryas 1 058]

Ждём...

[VAI 59]

Понимаю, что по времени все очень долго (рождение, тестирование, первое производство кабеля).

Но нужно еще чуток подождать.

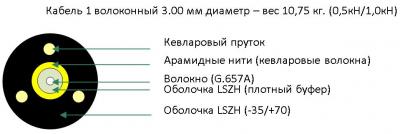

Вот версии кабеля которые прорабатывались и часть из них будет производиться:



1.

2.

3.

4.

[_WesT_ 1 016]

Версия намбер 3 очень интересна. Предчувствую решение проблемы изгибания у одессы именно таким кабелем (образом).

вот бы в руках помять хоть метров 10.

[VAI 59]

Версия намбер 3 очень интересна. Предчувствую решение проблемы изгибания у одессы именно таким кабелем (образом).

вот бы в руках помять хоть метров 10.



Сам хочу подержать версию номер 3 в руках. (Это может быть убийца 5 мм кабеля 2-12 волокон TKO SM xxF )

Заказ (пару км) такого кабеля сделал.

Тоже хочу повертеть в руках.

Цена правда на него будет баксов на 15-20 дороже, т.е. в розницу не более 200$/км - и это самый дорогой кабель из линейки 1 волоконки.

[_WesT_ 1 016]

Версия намбер 3 очень интересна. Предчувствую решение проблемы изгибания у одессы именно таким кабелем (образом).

вот бы в руках помять хоть метров 10.



Сам хочу подержать версию номер 3 в руках.

Заказ (пару км) такого кабеля сделал.

Тоже хочу повертеть в руках.

Цена правда на него будет баксов на 15-20 дороже, т.е. в розницу не более 200$/км - и это самый дорогой кабель из линейки 1 волоконки.



пару центов на метре переплатить не проблема. Было бы за что платить.

Когда будет тестовый образец?

[VAI 59]

Версия намбер 3 очень интересна. Предчувствую решение проблемы изгибания у одессы именно таким кабелем (образом).

вот бы в руках помять хоть метров 10.



Сам хочу подержать версию номер 3 в руках.

Заказ (пару км) такого кабеля сделал.

Тоже хочу повертеть в руках.

Цена правда на него будет баксов на 15-20 дороже, т.е. в розницу не более 200$/км - и это самый дорогой кабель из линейки 1 волоконки.



пару центов на метре переплатить не проблема. Было бы за что платить.

Когда будет тестовый образец?



Жду в декабре.

КРП денег стоит.

Цена на арамидные (кевларовые) нити на мировом базаре от 30K-45K$/тонна,

а из них еще и прутки нужно изготовить, ну и насыпать в кабель немного (и прутков и нитей).

[Учумелые ручки 705]

Это всё прекрасно, но на УКОСе была замечена нехорошая вещь относительно "гуляния/растягивания" оболочки в, насколько я понимаю, версии 1.

Т.е. даже натягивая несильно руками кабель - наблюдалось растягивание оболочки и, соответственно, уход волокон ...

Или это была старая версия кабла?



PS: Кстати, кто снимал (вроде 2е или 3е на мобилы снимали) "тест" на разрыв одноволоконки на перилах перед входом в столовую? Может выложите?

[Gotsa 33]

Сегодня видел кабелек SAMSUNG 3мм, для наружной прокладки, 4 волокна, есть до 12ти.

Кто то пробовал в деле такой, словаки полным ходом его используют.

[VAI 59]

Это всё прекрасно, но на УКОСе была замечена нехорошая вещь относительно "гуляния/растягивания" оболочки в, насколько я понимаю, версии 1.

Т.е. даже натягивая несильно руками кабель - наблюдалось растягивание оболочки и, соответственно, уход волокон ...

Или это была старая версия кабла?



PS: Кстати, кто снимал (вроде 2е или 3е на мобилы снимали) "тест" на разрыв одноволоконки на перилах перед входом в столовую? Может выложите?



Тот кабель, что привозил Роман на УКОС - это была 3 его версия (картинка №1) с оболочкой FRPE. Руками оболочку можно стянуть на краю кабеля - это верно, но края кабеля с волокном могут находиться либо в коннекторах, либо разварены в лотках. Та сторона кабеля которая на опоре или опорах, после креплений находится в свободном состоянии (без нагрузок) если сторона кабеля у клиента, то тоже не нагружена. В кабеле который между креплениями натянут, только после 800-900 ньютон могут появляться проблемы. Как я и говорил ранее, что 600 ньютон это достаточно много для такого веса кабеля. Версия кабеля с оболочкой из LSZH не будет стягиваться руками, но кабель будет не такой эластичный. Я выше в рисунках расписал версии кабеля и их оболочки. На следующей неделе жду (в тест) версии на LSZH -35/+70 и на XDPE (это №2 и №4 картинка). А через месяц жду версию с 3мя KRP (картинка №3).

[VAI 59]

Сегодня видел кабелек SAMSUNG 3мм, для наружной прокладки, 4 волокна, есть до 12ти.

Кто то пробовал в деле такой, словаки полным ходом его используют.



Знаю только, что цена его в Европе на 1 волокно, почти как у нас от Одесского кабельного.

[Gotsa 33]

Сегодня видел кабелек SAMSUNG 3мм, для наружной прокладки, 4 волокна, есть до 12ти.

Кто то пробовал в деле такой, словаки полным ходом его используют.



Знаю только, что цена его в Европе на 1 волокно, почти как у нас от Одесского кабельного.

Цена $0,40 - 0,70 зависит от количества волокон, дороговато.

[VAI 59]

Сегодня видел кабелек SAMSUNG 3мм, для наружной прокладки, 4 волокна, есть до 12ти.

Кто то пробовал в деле такой, словаки полным ходом его используют.



Знаю только, что цена его в Европе на 1 волокно, почти как у нас от Одесского кабельного.

Цена $0,40 - 0,70 зависит от количества волокон, дороговато.



Круто.



Цвет кабеля у Самсунга - IVORY (цвет слоновой кости) - ?

[Gotsa 33]

Нет, цвет чорно-серый, непонятный.

[Gotsa 33]

Нашол Drop cable/Air Blown Micro Cable

http://www.samsungfi...alogue_ftth.pdf

[VAI 59]

Нашол Drop cable/Air Blown Micro Cable

http://www.samsungfi...alogue_ftth.pdf



На сколько мне было известно, но самсунг использовал оболочку из LSZH UV (Low Smoke Zero Halogen Ultra Violet)

а в pdf они пишут Flame Retardant и температурный режим минус 40 держит. См картинку





Это очень похоже, что они используют FRPE (Flame Retardant Polyethylene)

Возможно они перешли с LSZHUV на FRPE (а может и всегда его использовали).



Тогда кабель TKO FDC 1F (версия №3 на FRPE оболочке) и Samsung Drop Cable 1F - похожи (по конструкции и по материалам).



Но правда вес Самсунговского кабеля на 1 кг меньше.

Произведя расчеты по Самсунговскому кабелю у меня вышло, что толщина оболочки (если там таки FRPE) на 8-12% тоньше и кевлара на 15-20% меньше

Но, как не однократно я писАл, что для таких легких и тонких кабелей максимум 600 ньютон уже с головой, то заявленные Самсунгом 500 ньютон - смотрятся нормально. В Европе этот кабель используют уже пару лет, нареканий нет.



У вас есть кусок Самсунговского кабеля в наличии ?

Если есть, то сможете замерить толщину оболочки ?

[Gotsa 33]

Лично у меня нет, но могу попросить что б померяли.

[fynjy_79 28]

немного не в тему, но возник вопрос: что будет с кабелем ОЦПТс (южкабель) если его закопать в землю?

[VAI 59]

немного не в тему, но возник вопрос: что будет с кабелем ОЦПТс (южкабель) если его закопать в землю?



Даже не спрашиваю, зачем такой тип кабеля закапывать .

Нужно смотреть, что за грунты.

Если у кабеля на сжатие параметр менее 1Кн не советую его закапывать.

Если на сжатие 1 и более Кн есть, а грунт земля или глина, то до 1 метра в глубину можно закопать.

[fynjy_79 28]

спасибо.

[VAI 59]

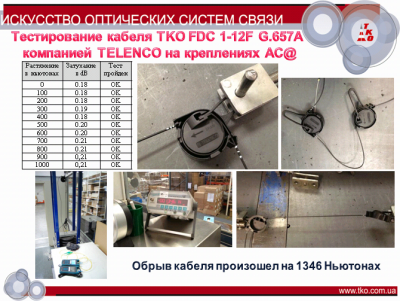

После тестирования компанией TELENCO кабеля FDC с одним волокном в плотном буфере,

на днях закончили также тестирование версии этого же кабеля с 4-мя волокнами

(волокна только окрашенные, без буферные).



Результаты одинаковые.



При 1000 ньютонах растяжения кабеля, показания волокон 0,03 dB

В данный момент идет производство кабеля 1 и 4 волокна.



Прошу прощения у всех, кто ждет такой кабель с лета, а уже и зима рядом



Многие задают вопрос, на какое расстояние можно вешать данный кабель между опорами ?

Скажу сразу, что на 30-60 метров точно можно (задача ставилась не менее 40 метров)



Но давайте проведем расчет:

Возьмем 80 метров расстояние между опорами (L)

Вес кабеля 8,5 кг/км (P)

Провес - 1% (S)



Рассчитываем растяжение (TENSION) (T) по формуле:

T=(P x L²)/(8xS)

T=8,5 daN (85 Ньютон нужно сделать натяжение кабеля между опорами при монтаже) (это около 9 кг по весам)

Tx3= 25,5 daN (это берем трехкратный запас для использования кабеля при разных погодных условиях)



Получается, что 255 Ньютон достаточно на такой длине между опорами на всепогодные условия

(падающие деревья, ветки и др. механическую технику не берем в расчет).



А у нас есть 1000 ньютон (100 daN), как максимально возможное/рабочее.

Получается, что грубо еще остается дополнительный 4 кратный запас (для падающих веток ).



(Картинка начинаются с пункта №2. Первый пункт было описание типа волокна, его я не вставлял)
