ePMP Cambium

[Alver 335]



Один оператор ( за границей, СНГ) поднял линк в горах  на 98км  над водой ( озером) на  двух ePMP Сonnectorized.

Антенны Jirous 32dBi, полный LOS  . Стабильная  модуляция MCS12, прокачка тестом 23 на 15Мбит в канале 10 МГц.



А почему в 10 мгц? Интересно, сколько бы получилось в 20 мгц?



10 Мгц поставили для стабильности. В 20Мгц  в условиях линка над водой нужно иметь большой запас по замираниям  ( fade margin), что на такой дальности  трудно  получить по энергетике.

[Alver 335]







Один оператор ( за границей, СНГ) поднял линк в горах  на 98км  над водой ( озером) на  двух ePMP Сonnectorized.

Антенны Jirous 32dBi, полный LOS  . Стабильная  модуляция MCS12, прокачка тестом 23 на 15Мбит в канале 10 МГц.



ну нифига себе

получается, нет смысла ждать PTP 110? Можно смело покупать 2 epmp connectorized и делать линк, и просто ждать 2.4?



Поэтому и есть Force 110 PTP. Там после вычета стоимости антенны цена устройства ePMP 1 Гб ethernet получается примерно  $170. Собственно в этом и есть выгода.



на 16км 220 мбит качнёт? полный ЛОС



Если будет стабильные MCS15  в обе стороны , то прокачает -  не уверен насчет 220М симплекс,  но 200М  в  одну сторону и одновременно  20М в другую - очень может быть.

Что нужно для MCS15 ? CINR- отношение сигнала к помехе 25-30 дБ в LOS. Для 16 км это решается подбором антенн с нужным усилением.

Відредаговано 2014-12-16 08:04:19 wimaxx

[SuperSonic 19]

а что посоветуете на 16КМ , рокетдиш 30 подойдёт?

[Alver 335]

а что посоветуете на 16КМ , рокетдиш 30 подойдёт?

25 дБи родной Камбиум диш подойдет. 30 дБи рокетдиш тоже.

[Kiano 616]

ну как, 2.4 прошивка вышла? ptp 110 уже есть?

[Alypinist 1]

новий рік вже близько-близько

[zulu_Radist 856]

та не будет в этом году прошивки

они уже все бухают

[Alver 335]

та не будет в этом году прошивки

они уже все бухают

Вы на своем линке переключили устройства ePMP Con. на другие антенны?

[zulu_Radist 856]



та не будет в этом году прошивки

они уже все бухают

Вы на своем линке переключили устройства ePMP Con. на другие антенны?



неа мы ввели мораторий на все работы в сети с 26 декабря по 12 января

клиенты задроченные и так

после праздников уже будем играться, может к этому времени и программеры камбиума выйдят из запоя и прошивку дадут на птп)))

[Alver 335]

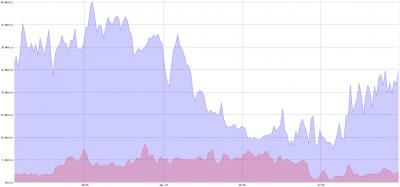

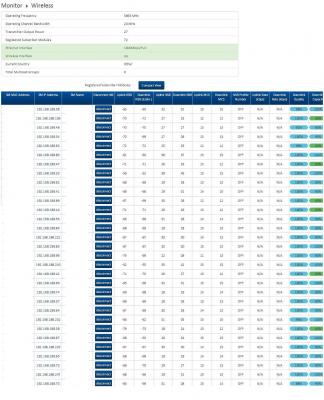

выложены скрины работы базы ePMP1000 GPS Sync c 72 абонентскими станциями. Канал шириной 20 МГц.  Тариф 5 Мбит/c, загрузка сектора  max 40/8 МБит/c.
Свободная емкость сектора  при максимальной загрузке сектора трафиком  при канале шириной 20 МГц еще остается порядка  30 Мбит/c. То есть еще можно подключить порядка 30 клиентов или увеличить тариф до 10+Мбит/c.

[Alver 335]

Один оператор подключил на одну базу  ePMP ( сектор) 120 клиентов- это максимум( программное ограничение). Выложил скрины на наге в профильной ePMP теме.

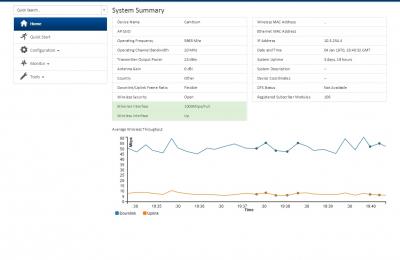

На скрине ниже им пойманы 106  подключенных  абонентских станций .Загрузка сектора  в канале 20 МГц  max  Download 60 Мбит/c + Upload 10 Mбит/c   в режиме деления DL/UL ratio Flexible. Тарифы  downlink/uplink  6/1, 10/2, 15/3  Мбит/c поделены между клиентами примерно поровну.

Відредаговано 2015-01-11 20:54:35 wimaxx

[Alver 335]

Один оператор подключил на одну базу  ePMP ( сектор) 120 клиентов- это максимум( программное ограничение). Выложил скрины на наге в профильной ePMP теме.

На скрине ниже им пойманы 106  подключенных  абонентских станций .Загрузка сектора  в канале 20 МГц  max  Download 60 Мбит/c + Upload 10 Mбит/c   в режиме деления DL/UL ratio Flexible. Тарифы  downlink/uplink  6/1, 10/2, 15/3  Мбит/c поделены между клиентами примерно поровну.

И в дополнение. Пинг на базе с 120 клиентами  40-50 мс, игроки не жалуются. Однако клиенты с тарифами 15/3Мбит/c  в момент максимальной загрузки сектора  вечером по спидтесту получают 12 Мбит/c. Поэтому сектор перевели в 40Мгц, загрузка сектора увеличилась до 90-100 Мбит/c и есть свободная емкость, спидтест ограничен шейпом 16М.

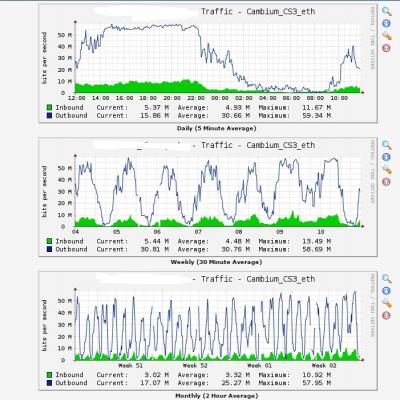

Вот скрин загрузки другого (второго)  сектора - 95 клиентов , 20 Мгц, всего на сайте там 4 базы- сектора ePMP - на всех 4-х секторах подключены в сумме 350 CPE (  3 базы  20 Мгц, один с 120 клиентами перевели на 40Мгц).

Відредаговано 2015-01-12 16:03:07 wimaxx

[sanyadnepr 305]

Кол-во абонов на сектор зачетное, ubnt и рядом не стояло.

А почему не дал ссылку на оригинальный пост ? В котором пишут что не корректно работает с включеным GPS !

Відредаговано 2015-01-12 17:05:59 sanyadnepr

[Alver 335]

Я сказал где находится оригинал. Что касается GPS, то  дело  не  в некоррекности ,а в другом - оператору ( автору скринов) мало резервирования аплинка  при делении DL/UL 75/25, то есть при динамическом Flexible делении фрейма любой клиент получает в спидтесте всю незагруженную емкость сектора, а при фиксированном делении -только его четвертую часть.  Кроме того при Flexible меньше задержка. В общем получается, что если хочешь Frequency reuse за счет синхронизации GPS, то за это надо немного заплатить емкостью и задержкой. Но это заметно  анлим  клиентам при тесте доступной скорости в аплинке, а в  работе клиент все получает согласно тарифу и не видит общего  ограничения емкости  сектора  по аплинку.

Когда будет фрейм 2.5 мс -будет более гибкий выбор  между емкостью по пропускной способности, задержкой  и возможностью FR.

Відредаговано 2015-01-12 19:06:11 wimaxx

[Alver 335]

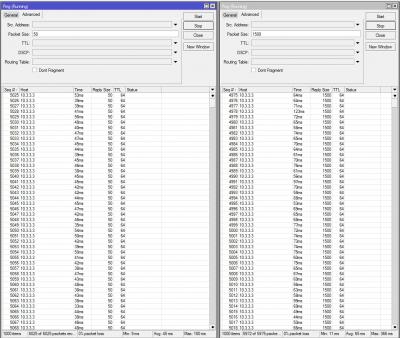

Оператор также выложил  ( на наге) скрин пинга стандартного ( 50 байт) и длинного (1500 байт)  базы ePMP на 120 клиентах и полной загрузке сектора.

Результат впечатляющий - такой емкости по пропускной способности , количеству клиентов и задержке  в малтипойнт -   никто ,никогда  и нигде за всю историю ШБД  не видел.

[Alver 335]

Skip

Відредаговано 2015-01-12 19:21:12 wimaxx

[Kiano 616]

PTP 110



тест на столе - 20 в одну сторону, 200 в другую, UDP 1500 (duplex) - пинг 9-10.

Пока очень доволен, посмотрим на деле.



Расстроило, когда при попытке 64-байтными пакетами показало 7 мбит

Грешу на микротик (2011) с одной из сторон

по TCP больше 120 не получилось, CPU 2011-го ушел в 100% load

[Alver 335]

PTP 110



тест на столе - 20 в одну сторону, 200 в другую, UDP 1500 (duplex)

Как это 20М в одну при дуплексе ?

[Виктор Николаевич 93]

PTP 110

а какая версия прошивки ?

[www.хомнет.укр 74]

сорри за может глупый вопрос - если поставить в качестве базы ЕПМП, возвожно ли в качестве клиентских железяк использовать локи м2 и гриды м2 от ЮБНТ?

[Alver 335]

сорри за может глупый вопрос - если поставить в качестве базы ЕПМП, возвожно ли в качестве клиентских железяк использовать локи м2 и гриды м2 от ЮБНТ?

нет

[Denmark 56]

PTP 110



тест на столе - 20 в одну сторону, 200 в другую, UDP 1500 (duplex) - пинг 9-10.

Пока очень доволен, посмотрим на деле.



Расстроило, когда при попытке 64-байтными пакетами показало 7 мбит

Грешу на микротик (2011) с одной из сторон

по TCP больше 120 не получилось, CPU 2011-го ушел в 100% load

Можно узнать в чем радость?

[Kiano 616]

Пинг при этом не 40-50 и выше, а 9-10, микротик и убнт так не могут, пока.



Про дуплекс - одновременная прокачка, в смысле. Direction - both, вот.



Сегодня правда читал про AF24HD и прифигел))

[Kiano 616]





сорри за может глупый вопрос - если поставить в качестве базы ЕПМП, возвожно ли в качестве клиентских железяк использовать локи м2 и гриды м2 от ЮБНТ?

нет

Да че, можно, режим совместимости там же есть, только на стандартном вайфае, что не есть гуд Відредаговано 2015-01-20 21:23:31 Kiano

[Виктор Николаевич 93]





сорри за может глупый вопрос - если поставить в качестве базы ЕПМП, возвожно ли в качестве клиентских железяк использовать локи м2 и гриды м2 от ЮБНТ?

нет

Да че, можно, режим совместимости там же есть, только на стандартном вайфае, что не есть гуд



Можно в том случае, если использовать ермр в качестве клиента, а ubnt как базу, в обратном порядке - нет.

Відредаговано 2015-01-20 21:34:25 Виктор Николаевич
