ePMP Cambium

[Alver 335]

Вышла бета прошивка 2.5RC10

Release 2.5 includes the following:

2.5ms frame support that provides:

The ability to co-locate (sync) with a PMP 100 series radio:

Allows migration to ePMP for higher bandwidth offerings

Lowers the required guard band to 5 MHz between ePMP and PMP 100

Please refer to the attached Co-location and Migration guide for details

Lower latency in TDD mode of operation

AP WiFi support:

Ability for the AP to operate in standard WiFi mode allowing SMs in WiFi mode to connect to it. This includes non-Cambium SMs.

Ability for the AP to provide a “Hot Spot” so any 802.11 client can connect to it.

UPnP support:

Support for explicit dynamic port mappings with UPnP IGD and PCP protocols

Одной из важнейших новых фич новой прошивки является поддержка фрейма 2.5 мс. Это в два раза уменьшает задержку в малтипойнт и в режиме TDD точка-точка.

[tolyamak 1]

Вышла бета прошивка 2.5RC10

Release 2.5 includes the following:

2.5ms frame support that provides:

The ability to co-locate (sync) with a PMP 100 series radio:

Allows migration to ePMP for higher bandwidth offerings

Lowers the required guard band to 5 MHz between ePMP and PMP 100

Please refer to the attached Co-location and Migration guide for details

Lower latency in TDD mode of operation

AP WiFi support:

Ability for the AP to operate in standard WiFi mode allowing SMs in WiFi mode to connect to it. This includes non-Cambium SMs.

Ability for the AP to provide a “Hot Spot” so any 802.11 client can connect to it.

UPnP support:

Support for explicit dynamic port mappings with UPnP IGD and PCP protocols

Одной из важнейших новых фич новой прошивки является поддержка фрейма 2.5 мс. Это в два раза уменьшает задержку в малтипойнт и в режиме TDD точка-точка.

Протестировал на двух секторах в режиме GPS синхронизации с фреймом 2.5ms. Пинг действительно меньше, но скорость тоже значительно падает.

Відредаговано 2015-08-11 05:48:32 tolyamak

[Alver 335]

Сказали что скорость падает на 10%. И это понятно почему. Но над этим работают.

А какой пинг был до того и какой стал? И сколько клиентов на сектор?

Відредаговано 2015-08-11 06:02:57 wimaxx

[tolyamak 1]

Сказали что скорость падает на 10%. И это понятно почему. Но над этим работают.

А какой пинг был до того и какой стал? И сколько клиентов на сектор?

Пинг был 24-27, стал 14-18. На секторе в тот момент было активных 11 абонентов. Сектора работают в режиме GPS синхронизаци.

Відредаговано 2015-08-11 09:50:30 tolyamak

[tolyamak 1]

Короче, нестабилная эта прошивка (2.5RC10), какая-то проблема с маршрутизацией если используешь NAT и PPPOE. Такая же проблема была в версии 2.4.3. Пока что практика показывает, что самая стабильная 2.4.1.

[Vizor2009 0]



Привіт! не можу зайти на камбіум по ip......по фейлбеку теж пробував і всеодно не пускає. Камбіум працює...... Хтось може щось підказати?????

1. Якщо заходете віддалено, через радіо мережу, то перевірте чи не заборонений доступ через радіо (Network/Advanced/Management Access повинна галочка стояти на Ethernet And Wireless);

2. Якщо у вас прошивка 2.4.2, то там є проблеми з WEB інтерфейсом. Не працює з IE і Safari. Попробуйте Chrome або Firefox;

3. Спробуйте зробити Reset і зайти по 192.168.0.1-для epmp1000 GPS SYNC, 192.168.0.2-для абонентської epmp1000, або ще можна попробувати 169.254.1.1;



Дякую)!

[tolyamak 1]





Привіт! не можу зайти на камбіум по ip......по фейлбеку теж пробував і всеодно не пускає. Камбіум працює...... Хтось може щось підказати?????

1. Якщо заходете віддалено, через радіо мережу, то перевірте чи не заборонений доступ через радіо (Network/Advanced/Management Access повинна галочка стояти на Ethernet And Wireless);

2. Якщо у вас прошивка 2.4.2, то там є проблеми з WEB інтерфейсом. Не працює з IE і Safari. Попробуйте Chrome або Firefox;

3. Спробуйте зробити Reset і зайти по 192.168.0.1-для epmp1000 GPS SYNC, 192.168.0.2-для абонентської epmp1000, або ще можна попробувати 169.254.1.1;



Дякую)!



Чи щось допомогло з цього?

[Vizor2009 0]







Привіт! не можу зайти на камбіум по ip......по фейлбеку теж пробував і всеодно не пускає. Камбіум працює...... Хтось може щось підказати?????

1. Якщо заходете віддалено, через радіо мережу, то перевірте чи не заборонений доступ через радіо (Network/Advanced/Management Access повинна галочка стояти на Ethernet And Wireless);

2. Якщо у вас прошивка 2.4.2, то там є проблеми з WEB інтерфейсом. Не працює з IE і Safari. Попробуйте Chrome або Firefox;

3. Спробуйте зробити Reset і зайти по 192.168.0.1-для epmp1000 GPS SYNC, 192.168.0.2-для абонентської epmp1000, або ще можна попробувати 169.254.1.1;



Дякую)!



Чи щось допомогло з цього?



поки що ні((( Він після позавчорашньої грози взагалі не диринчить.......і ще багато чого

[АНТИдемпинг 31]

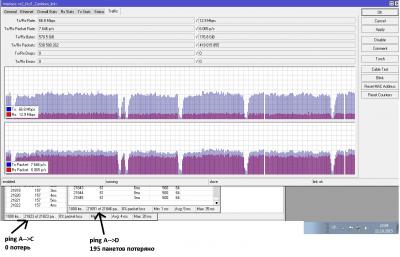

топологія:

RB2011(A)--Cambium( В ) - ----->--->--->Cambium( C )--RB2011(D)



тобто є лінк на еРМР. Кожен підключений до RB2011



ping A-->B = 0% timeout

ping A-->C = 0% timeout

ping A-->D = 0.5% timeout



Виходить, що йдуть втрати пакетів між ePMP і RB2011 по ether-у.



Оновлення прошивок на еРМР і на МТ не допомогло



У когось було подібне з Камбіумомо або з МТ??

Відредаговано 2015-10-10 11:48:51 potapenko_serg

[twg 871]

а пинг С <-> D ?



у меня было на SXT плющило езернет-порт.

[АНТИдемпинг 31]

коли йдуть timeout, трафік просідає до 0 (триває десь 2-4 сек)



пінг C-->D безрезультатний, адже в камбіумі максимальна кількість пакетів пінга 10, відповідно не можна запустить постійний пінг і його моніторить

а от пінг D-->С 0% timeout, але так як я знаходжусь в точці А, цей показник може бути неадекватним (адже трафік з A до D просідає)

[АНТИдемпинг 31]

нові спостереження:



Коли йдуть таймаути пінга, просідає тільки реальний трафік абонентів: серфінг, торент, скайп, танки.... і пінг А-->D

Bandwidth test (режим UDP) в цей час НЕ ПРОСІДАЄ



І ще ping D-->C 0% timeout

Тобто в той час коли пінг A-->D timeot, пінги D-->С  СТАБІЛЬНИЙ

Відредаговано 2015-10-10 21:33:43 potapenko_serg

[АНТИдемпинг 31]

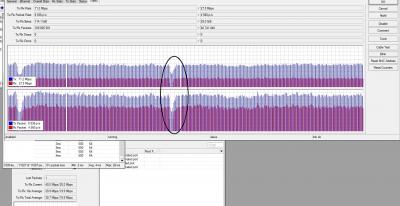

видно, що реальний трафік повністю зупинився, а bandwidth test бігає далі....

через 3 секунди піднявся реальний трафік, і починає бігать тест_трафік+реальний_трафік



ніякі інтерфейси не обриваються, в т.ч. ether

Відредаговано 2015-10-10 22:01:31 potapenko_serg

[Alver 335]

видно, що реальний трафік повністю зупинився, а bandwidth test бігає далі....

через 3 секунди піднявся реальний трафік, і починає бігать тест_трафік+реальний_трафік



ніякі інтерфейси не обриваються, в т.ч. ether

Это потери пакетов на ethernet ePMP (С) в связке с RB2011(D) . Попробуйте вручную согласовать их порты ethernet, может в кабеле дело ( проверьте обжимы), попробуйте поменять микротик ( поставить другой  свич между ним и Камбиум).

Відредаговано 2015-10-11 05:35:47 Alver

[АНТИдемпинг 31]

Обжимку повторно перепровірим

БЖ повторно перепровірим

Тупий світч замість 2011 спробуєм







Попробуйте вручную согласовать их порты ethernet

Що ви маєте на увазі?

- на МТ поставить вручну, що ether - це full 100mbit? (ePMP без GPS)?

- як вручну налаштувать ether на Cambium?

[Alver 335]

о ви маєте на увазі? - на МТ поставить вручну, що ether - це full 100mbit? (ePMP без GPS)? - як вручну налаштувать ether на Cambium?



Попробуйте вручную  выставить Port Setting  Manual. Попробуйте half duplex , чтобы  посмотреть уйдут ли ошибки. Также если вы у вас ePMP Connectorized попробуйте данные  подать через AUX второй порт ethernet ( может основной порт стал глючить). В общем последовательно пробуйте все варианты.

Відредаговано 2015-10-11 07:07:03 Alver

[АНТИдемпинг 31]

ще тестую,

але мабуть в half duplex пропали timeout в пінгах



але є й погіршення в режимі half duplex

коли трафік 50/10мбіт - пінг <10ms

коли трафік 70/10мбіт - пінг 20-30ms

[Alver 335]

ще тестую,

але мабуть в half duplex пропали timeout в пінгах



але є й погіршення в режимі half duplex

коли трафік 50/10мбіт - пінг <10ms

коли трафік 70/10мбіт - пінг 20-30ms

То что в half dupleх увеличивается задержка, так это понятно, наступает  оверлоад по трафику. Меняете свич или ePMP ( подключайтесь ко второму порту AUX). У кого то из них двоих неисправен порт.

Відредаговано 2015-10-11 10:16:20 Alver

[АНТИдемпинг 31]





попробуйте поменять микротик ( поставить другой  свич между ним и Камбиум).

Неужели это "в порядке вещей"?







Меняете свич или ePMP ( подключайтесь ко второму порту AUX). У кого то из них двоих неисправен порт.



RB2011 абсолютно новий. Пробували конектить еРМР в різні порти мікротіка.

У еРМР має бути робочий порт, адже він нормально правцював з тупим світчем (поки не поставили 2011)



------

Виходить ePMP з GPS нормально працює з RB2011, а ePMP БЕЗ GPS - втрачає пакети при конекті до RB2011

[twg 871]

Может кому пригодится, убил пол дня, пока наковырял.

Снятие по SNMP статов поюзерно с АП еПМП 1000 ЖэПыСы. Работает на прошивке 2,2. На прошивке 2,4,3 тоже должно работать, но не проверял.

snmpwalk -v2c -c xxx x.x.x.x .enterprises.17713.21.2.1.46.1.1 # - MACs
snmpwalk -v2c -c xxx x.x.x.x .enterprises.17713.21.2.1.46.1.2 # - UL kbits
snmpwalk -v2c -c xxx x.x.x.x .enterprises.17713.21.2.1.46.1.3 # - DL kbits
snmpwalk -v2c -c xxx x.x.x.x .enterprises.17713.21.2.1.46.1.4 # - UL pkt cnt
snmpwalk -v2c -c xxx x.x.x.x .enterprises.17713.21.2.1.46.1.5 # - DL pkt cnt

[Alver 335]

адже він нормально правцював з тупим світчем (поки не поставили 2011)



Так с этого следовало бы начинать, что проблема пришла когда поставили микротик. Не то что  это  в порядке вещей, но такое ИНОГДА случается с разными сетевыми устройствами от разных производителей, чаще китайских.  Но обычно Камбиум не имеет проблем согласования портов с Микротиком ( на ранних прошивках было, сейчас нет). Скорее всего битый кабель или глючит этот конкретный экземпляр МТ.

Відредаговано 2015-10-11 14:07:09 Alver

[АНТИдемпинг 31]

timeout

[Alver 335]

Cambium Networks  выпустил для 5 ГГц новый СПЕ ePMP Force 180 с интегрированной антенной.

Основные параметры:
-16 dBi антенна с более узкой шириной ДН ( по азимуту 15 град, по углу места 30 град)

- максимальная  выходная  мощность Tx power =30 дБм в диапазоне частот 5100-5970 МГц ( 28 дБм в 4.9 Ггц)
- Gigabit Ethernet порт
- Adjustable mounting bracket новое крепление, позволяющее юстировать антенну СПЕ по углу места.
- совместимость со стандартной распиновкой PoE
- более высокая чувствительность приемника -72 dBm( per chain) для 64QAM 5/6 ( MCS15)в 20 Мгц, что на 6 дБ выше чувствительности СПЕ ePMP 1000 Integrated radio.

Тем самым,  Force 180 по сравнению с предыдущей моделью АС имеет  на частотах  5250-5350 МГц дополнительное системное   усиление + 6 дБ  в Uplink и + 9 дБ в  Downlink.

Расчетная максимальная дальность (без помех)  линка точка-точка на Force 180  на модуляции 64QAM5/6 ( MCS15 ) - 10 км.

Расчетная максимальная дальность (без помех )подключения Force 180 к базовой станции с секторной антенной  на модуляции  64QAM5/6  (MCS15) составляет 8 км.

Відредаговано 2015-10-15 10:48:59 Alver

[АНТИдемпинг 31]

Яка різниця між РТР450і та РТР650?

[Alver 335]

Яка різниця між РТР450і та РТР650?

PTP 450i это упрощенная версия hardware PTP650 c софтом PMP 450i , который работает в малтипойнт.

Но PTP450i в отличие от PMP450i ограничен режимом точка-точка наподобие режиму ePTP у ePMP.

В настоящее время PTP450i имеет ширину канала max 20 Мгц и выдает 125-130 Mbps. То есть сейчас особо смысла в использовании PTP450i нет. В начале 2016 будет канал  40 МГц и скорость в 40 Мгц будет где то 250-260 Mbps c pps >75K.

Важным достоинством  PTP450i как и PTP650  является использование радиосигнала OFDM c 512 поднесущими в 20 Мгц ( 1024 в 40Мгц). Это значит что эта система устойчива к малтипасс интерференции и может устойчиво работать в NearLOS ( частично перекрытой зоне Френеля), в том числе над водой.

Можно сравнить PTP450i c AF5x. PTP450i немного дороже ( на пару сотен usd за устройство),  но в 40 Мгц в одну сторону PTP450i выдаст реальной скорости больше, чем AF5x в 50 Мгц. Это уже известно  и проверено по работе предыдущей версии PMP450  в точка-точка в 40Мгц.

Кроме того, в условиях NearLOS или в LOS, но есть какие то препятствия - дом, деревья, труба, холм и др. то Af5X сильно деградирует по скорости, поскольку  AF5X имеет одну несущую ( у него не OFDM сигнал). Поэтому например над водой AF5x работать не может. A PTP450i  и тем более PTP650 работают над водой без проблем.

Відредаговано 2015-10-18 18:36:59 Alver
