Проблема с охлаждением и пылью

[xedosss 0]

День добрый!



В предчувствии лета, жары и соответственно перегрева возник вопрос и проблема с охлаждением сейфов БК-520.

В принципе все просто - дрель, кулера. и тд. Но в большинстве случаев сейфы стоят на элеваторах, а пыли там просто огромное количество (на данный момент все ящики герметизированы подручными средствами).

Прошу совета - как быть? Желательно проверенных на практике.



Ориентировочная начинка сейфа:

свитч 1u

POE ubnt 10 шт (+ - 2)

медиаконвертор 1 - 2 шт

сетевой фильтр 3 шт



[rsst 406]

День добрый!



В предчувствии лета, жары и соответственно перегрева возник вопрос и проблема с охлаждением сейфов БК-520.

В принципе все просто - дрель, кулера. и тд. Но в большинстве случаев сейфы стоят на элеваторах, а пыли там просто огромное количество (на данный момент все ящики герметизированы подручными средствами).

Прошу совета - как быть? Желательно проверенных на практике.



Ориентировочная начинка сейфа:

свитч 1u

POE ubnt 10 шт (+ - 2)

медиаконвертор 1 - 2 шт

сетевой фильтр 3 шт

вентилятор с фильтром, раз в месяц почистить фильтр?

[xedosss 0]



День добрый!



В предчувствии лета, жары и соответственно перегрева возник вопрос и проблема с охлаждением сейфов БК-520.

В принципе все просто - дрель, кулера. и тд. Но в большинстве случаев сейфы стоят на элеваторах, а пыли там просто огромное количество (на данный момент все ящики герметизированы подручными средствами).

Прошу совета - как быть? Желательно проверенных на практике.



Ориентировочная начинка сейфа:

свитч 1u

POE ubnt 10 шт (+ - 2)

медиаконвертор 1 - 2 шт

сетевой фильтр 3 шт

вентилятор с фильтром, раз в месяц почистить фильтр?



ну дело в том что пыль мелкая и ее очень много я просто не представляю какой должен быть фильтр для эффективной защиты

[Субчик 185]

тогда без фильтра ))

[Вадим Попович 6]

из концептуального....холодильник на модулях Пельтье...

[proton007 8]

модуль Пельтье

[KaYot 3 708]

А ничего не делайте.

У вас там начинки на 50-100Вт, а 520ый - здоровый гробик. Ничего ему не сделается и в жару летнюю, пассивно отдаст тепло.

[andryas 1 059]

А ничего не делайте.

У вас там начинки на 50-100Вт, а 520ый - здоровый гробик. Ничего ему не сделается и в жару летнюю, пассивно отдаст тепло.

+1



В  крайнем случае внешний обдув ящика

[Субчик 185]



А ничего не делайте.

У вас там начинки на 50-100Вт, а 520ый - здоровый гробик. Ничего ему не сделается и в жару летнюю, пассивно отдаст тепло.

+1



В  крайнем случае внешний обдув ящика



как вы себе это представляете ??



вот вентилятор который будет гонять воздух внутри ящика, более реально поставить.

[SMir 17]

Модуль пельтье - вполне правильное предложение.

Ставите модуль, для охлаждения самого ящика, снаружи и радиатор с вентилятором, и включаете через термо-реле с датчиком внутри...

Пару модулей на компьютерных радиаторах вполне будет достаточно.

А можно и без вентиляторов.

Відредаговано 2014-05-21 19:39:26 SMir

[KaYot 3 708]

Модуль пельтье - вполне правильное предложение.

Ставите модуль, для охлаждения самого ящика, снаружи и радиатор с вентилятором, и включаете через термо-реле с датчиком внутри...

Пару модулей на компьютерных радиаторах вполне будет достаточно.

А можно и без вентиляторов.

Маразм.

Модуль пельтье подразумевает что мы хотим охладить объект до температур ниже температуры окружающей среды. Иначе проще использовать вентилятор(в котором в данном случае и так смысла нет).

Значит, охлаждать будем стальной ящик 0.5х0.5х0.5м. Итого площадь поверхности(считай теплообмена) ~1.5м2, это охрененно много. Для хоть какого-то ощутимого охлаждения мощность модуля пелтье должна будет составлять на вскидку ватт 500. Плюс то что выделяет начинка, еще 100Вт. Итого нужно снять 1кВт, и как-то его рассеять в воздухе - куча дорогих модулей, куча радиаторов и кулеров. Ну и блок питания под все это дело.

Реально проще кондей-сплит повесить, но это конечно тоже маразм

[Вадим Попович 6]

я допустил, что температура среды выше необходимой для оборудования...., тут вентиляторами не обойдешься..

Відредаговано 2014-05-22 05:35:35 Вадим Попович

[andryas 1 059]

я допустил, что температура среды выше необходимой для оборудования...., тут вентиляторами не обойдешься..



Если так то либо дешёвый внешний кондиционер, либо внутренний, от автомобиля, например, либо вместо ящика использовать какой-то холодильник...

В случае внутреннего охлаждения необходимо задуматься о высушивании, ибо конденсата будет очень много

Відредаговано 2014-05-22 06:21:11 andryas

[Вадим Попович 6]

откуда в герметичном ящике конденсат? там что пол высыхает или людей много..., мы о конденсате с испарителя говорим?

Відредаговано 2014-05-22 08:59:14 Вадим Попович

[andryas 1 059]

Ну если ящик будет абсолютно герметичен, тогда да, мешочком силикагеля можно обойтись

[Вадим Попович 6]

дренаж за пределы ящика, но много его там не будет, в серверных нет вентиляции, двери закрыты, конденсат с дренажа почти не капает

[sov 66]

Ориентировочная начинка сейфа:

свитч 1u

POE ubnt 10 шт (+ - 2)

медиаконвертор 1 - 2 шт

сетевой фильтр 3 шт

На мой взгляд, такому оборудованию в таком ящике дополнительного охлаждения вообще не нужно.



Однако, сама постановка вопроса интересна! Как охладить герметичный ящик? Накрутить рёбер охлаждения внутри и снаружи ящика плюс поставить вентилятор внутри. Со всего оборудования снять корпуса, чтобы радиодетали обдувались воздухом.

[NiTr0 584]

либо вместо ящика использовать какой-то холодильник...

Шикарная идея к слову. Купить какой-то мелкий абсорбционный холодильник - и будет счастье...

[DigitalBrain 29]

Да такой объем без теплоизоляции будет не реально охладить с модулями пельтье...Они весьма дешевые если заказывать у азиатов , но и очень прожорливые. В вашем случае оно будет жрать не менее 400вт. Еще и выделяют собственное тепло ест. Стоит ли оно того?Холодильник будет куда эффективнее.  Правда он далеко не так надежен.

Может, если будет теплоизоляция то что то и получится..

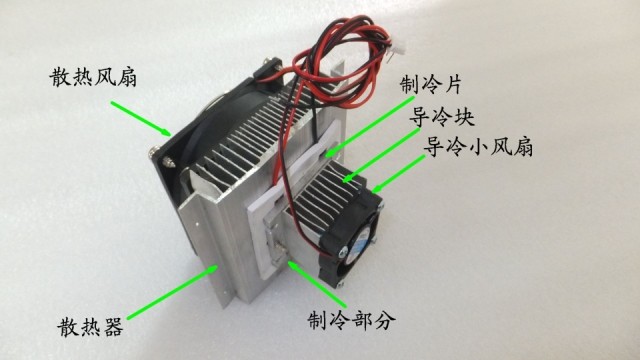

Азиаты предлагают вот такие уже готовые модули http://www.mistertao.com/beta/pages/item/2536981388.html для интереса можно взять маленький переносной изотермический холодильник и натыкать их туда парочку, посмотреть что будет..)

Відредаговано 2014-05-23 13:07:49 DigitalBrain

[KJack 35]

внизу БК поставить 1 вентиль 120мм на вдув через фильтр. вверху БК поставить 1 вентиль 120мм на выдув, и будет вам счастье.

При необходимости, могу предложить стекло-волоконные фильтры штатовского производства. пропускают 99,7% воздуха; фильтруют до микрочастиц, включая размеры клещей, которые живут у людей в постелях.

з.ы. такие фильтры мы используем на серверах, оооочень довольны.

з.з.ы. в продаже их нет. завезены для нас крайне окольными путями, за вполне разумные деньги.

[NiTr0 584]

Фильтры за месяц-два зарастут пылью...



А холодильник - абсорбционные вполне надежны. Ибо там нечему ломаться практически.

Хотя можно конечно сделать автоматику открытия двери при повышении температуры внутри выше критической Чтобы не зажарились железки.

[ttttt 195]

А циклонные фильтры никто не пробовал? Если такой как от пылесоса + маленький вентилятор к нему, как в одноюнитовых ящиках, может что и вышло бы.

[SMir 17]

Да такой объем без теплоизоляции будет не реально охладить с модулями пельтье...Они весьма дешевые если заказывать у азиатов , но и очень прожорливые. В вашем случае оно будет жрать не менее 400вт. Еще и выделяют собственное тепло ест. Стоит ли оно того?Холодильник будет куда эффективнее.  Правда он далеко не так надежен.

Может, если будет теплоизоляция то что то и получится..

Азиаты предлагают вот такие уже готовые модули http://www.mistertao.com/beta/pages/item/2536981388.html для интереса можно взять маленький переносной изотермический холодильник и натыкать их туда парочку, посмотреть что будет..)



Есть Т.З. (Т.С. прошу поправить, если не так): Очень пыльное помещение, плохая вентиляция помещения, сильно зависит температура в помещении от погоды (солнце/мороз), герметичный ящик. Летом внутри ящика сильно нагревается оборудование и сокращается срок службы (или надежность работы) последнего. При отсутствии прямых солнечных лучей (а как я понял, это именно так) на ящик температура в помещении не выше 40 градусов по Цельсию. А при постоянном источнике тепла внутри температура поднимается до 60-80 градусов.

Решение в 300-500 долларов вряд ли кто-то будет делать. каждый понимает, что лучше сделать практичный и дешевый вариант.

- автомобильный холодильник работает на тех же модулях пельтье.

Наиболее рабочий вариант - это:

1) Снизить выделение тепла внутри. В частности 8-12 блоков питания UBNT заменить на один и развести в патч-панель (или розетки). Или поставить свитч с РОЕ (но это дороже)

2) Утеплить снаружи ящик (просто оклеить или обмотать утеплителем/теплоизолятором). Хотя, я бы оставил не утепленным дно ящика.

3) поставить простое термореле (с датчиком на корпусе ящика) на включение при 40 градусов, а выключение - 30 градусов

4) пару модулей пельтье снаружи на корпус ящика (сверху или сбоку) и радиатор от процессора ПК. модули через термореле. (МИНУС - повышенное энергопотребление, хотя нужно проверять)

В таком варианте модулям нужно будет отводить не более 100 ватт тепловой энергии для охлаждения ящика, А при нормальной внешней температуре охлаждать будет не утепленное дно ящика. И работать они будут не постоянно.

Данный вариант можно использовать и зимой, если нужен подогрев (хотя вряд ли, т.к. ящик утеплен). если поставить второе термореле, которое при температуре ниже 5 градусов будет подавать на модуль обратной полярности питание.



У меня тоже есть пару ящиков с меньшей начинкой, но в таких же местах. Пока для Вас расписывал, решил и себе сделать это решение.

Прошу внести конструктивные поправки, для выработки практичного решения. Думаю это интересно многим на этом форуме.

[NightNET 81]

http://youtu.be/e0xLNv7Rh6M сделал сегодня, до этого ТГшка была как печка так как штатные кулера свое отжили =(

Ящик 7U, по бокам есть скрытые вент-отверстия,но без фильтров.

[KaYot 3 708]

http://youtu.be/e0xLNv7Rh6M сделал сегодня, до этого ТГшка была как печка так как штатные кулера свое отжили =(

Ящик 7U, по бокам есть скрытые вент-отверстия,но без фильтров.

Адъ и Израиль.. А кулера свича смазать/заменить никак? Проще вокруг говна навешать?
