типы разъемов для pon


Mechanik

Рекомендованные сообщения

Если со стороны onu более меенее понятно- бренды идут с зеленым (в основном), китай с синим, то интересует тип разъема со стороны головы ?

К примеру ZTE с220,320.

Ссылка на сообщение
Поделиться на других сайтах

-Что солдат? Сидиш?

-НЛО стерегу.

-Какое НЛО?

-Натуральное, зеленое, чистый изумруд.

-Но ведь НЛО по определению красное?

-Красное - это с марса, а зеленое - это с венеры.

-Нет, красное не из нашей галактики.

-А я догадывался, как-то оно не по нашему на посадку заходит. Бывало в мозг лучами проникали.

-Они от нас далеки.

-Куда уж дальше, бывает одна голова, а бывает что и две.



Ссылка на сообщение
Поделиться на других сайтах
30 минут назад, Mechanik сказал:

интересует тип разъема со стороны головы ?

К примеру ZTE с220,320.

Вопрос не понятен.

В голову ставятся платы, в платы ставятся SFP-модуля. Какой поставите модуль, такой и разъем будет, логично?

Ссылка на сообщение
Поделиться на других сайтах

Даешь сфп модуля СИНЕГО и ЗЕЛЕНОГО цвета !  При этом согласно первого поста брендовые  сфп  должны быть ЗЕЛЕНЫМИ , а китайские только СИНИМИ.  Это что то вроде "квадратное катать , а круглое носить".

Ссылка на сообщение
Поделиться на других сайтах

вопрос взялся при виде вот такого линка

https://ru.aliexpress.com/i/32868356032.html

В 21.12.2018 в 10:43, Doctorzlo сказал:

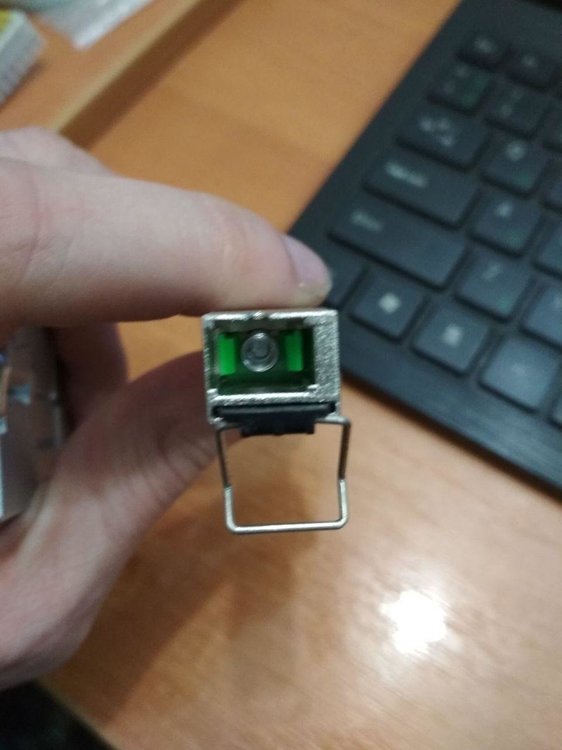

ого........ а вы видели сфп модули с APC разъемом ? SFP ВСЕГДА UPC !

сейчас многие ону выпускаются  в отличном от SFF исполнении, при этом разъем получается как apc так и upc

китайцы предлагали ону f660 как с синими так и с зелеными разъемами

поэтому вопрос с sfp apc/upc возможен

Ссылка на сообщение
Поделиться на других сайтах

речь идет именно про sfp модуль (такая штучка ,которая в олт тыкается или в свитчег ) дак  вот они всегда апц
а вы же говорите про босса модули ,кот могут быть оконечены чем угодно !

Ссылка на сообщение
Поделиться на других сайтах
28 минут назад, Doctorzlo сказал:

sfp модуль (такая штучка ,которая в олт тыкается или в свитчег ) дак  вот они всегда апц

Как раз таки UPC.

Ссылка на сообщение
Поделиться на других сайтах
1 час назад, M1kol@ сказал:

Ромка, ёшкин кот, как теперь жить то дальше, ты что наделал ?

Ну поймите и простите засранца плиз

Ссылка на сообщение
Поделиться на других сайтах
  • 1 year later...

подниму тему, тк столкнулись с необходимостью использовать зеленые патчи (APC)

Исследовав старые и новые девайсы получилась такая сводка:

onu c SFF модулем - используем apc,upc

onu c диодом+adapter - используем согласно адаптера apc или upc

sfp модули без разницы ?!

Ссылка на сообщение
Поделиться на других сайтах
В 16.04.2020 в 15:46, Mechanik сказал:

подниму тему, тк столкнулись с необходимостью использовать зеленые патчи (APC)

...

sfp модули без разницы ?!

А давайте сразу разделим а для чего APC а для чего UPC ?

UPC - для передачи цыфры

APC - для передачи аналога

Совмещение, быват, но в основном последовательно ...

Соостветственно для "головы интернета" (с цифрой)  UPC, потом "подмешивание" аналога (TV) CWDM (%-ки) с "головами"  аналогового TV ...

РS: А уж потом в зависимости от "конректики" - абонентские (и промежуточные боксовые) адаптера (коннектора) ....

ЗЗЫ: Посему, если у Вас нету аналога + цифры - то пофигу (главное не пихайте APC в UPC :) ), а если есть - то смотрите даташиты, и структуру сети ...

Відредаговано Учумелые ручки
  • Like 1
Ссылка на сообщение
Поделиться на других сайтах

Насколько я помню косая полировка даёт меньшее обратное отражение и применяется в системах КТВ с высоким уровнем сигнала?

Ссылка на сообщение
Поделиться на других сайтах
12 минут назад, Туйон сказал:

Насколько я помню косая полировка даёт меньшее обратное отражение и применяется в системах КТВ с высоким уровнем сигнала?

Совершенно верно, но КТВ оставалась единственная которая передавалась в аналоге по оптическим сетям, а ещё точнее то передатчикам и EDFA усилителям КТВ абсолютно фиолетово толи там аналог, толи DVB-C. Так вот как раз на аналоговые каналы там очень серьёзное влияние отражёнки.

Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Учумелые ручки сказал:

А давайте сразу разделим а для чего APC а для чего UPC ?

UPC - для передачи цыфры

APC - для передачи аналога



Кто вам такое сказал?

Передача видеосигнала это один из вариантов... Оптические коннекторы, использующие полировку APC, на сегодняшний день обеспечивают самые лучшие результаты; отражательная способность может составить и –60 дБ, и –65 дБ. Так как отражается меньше одной десятитысячной доли сигнала, то коннекторы APC, как правило, используют для реализации самых требовательных решений и т.п.

Ссылка на сообщение
Поделиться на других сайтах
В 22.04.2020 в 23:35, uacity сказал:

Кто вам такое сказал?

Опыт :( Как ни прискорбно ...

Насчет "оражательной способности", ну давайте не врать ... Да, самые лучьшие показатели, но для чего ?

Для IP-TV, или Даты?  Сеьрезно ? Это показатель ? Для каких таких "самых требовательных показателей (решений)" ???

Пример!!!?

Відредаговано Учумелые ручки
Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Учумелые ручки сказал:

Опыт :( Как ни прискорбно ...

Насчет "оражательной способности", ну давайте не врать ... Да, самые лучьшие показатели, но для чего ?

Для IP-TV, или Даты?  Сеьрезно ? Это показатель ? Для каких таких "самых требовательных показателей (решений)" ???

Пример!!!?



У каждого свои требовательные решения...  Комуто засветы вообще не мешают, а комуто паразитные сигналы зло... Каждый сам себе режисер. Если в цене разницы нет, то почему бы не использовать более качественное решение???? Ну и небольшая мелочь... Из европейских стран только в Украине строят на синих (могу ошибаться, но по крайней мере мне никто не попадался на синих. А на экскурсиях я был очень много где) ...  Все такие неграмотные? Да и никто ж не заставляет вас строить на зеленых? Стройте на синих...  Каждый сам выбирает решение...

Ссылка на сообщение
Поделиться на других сайтах
14 минут назад, uacity сказал:

Да и никто ж не заставляет вас строить на зеленых? Стройте на синих...  Каждый сам выбирает решение...

первоначально - какой разъем на ОЛТ и ОНУ то логично применять и остальные такие же.

Ссылка на сообщение
Поделиться на других сайтах
43 минуты назад, a_n_h сказал:

первоначально - какой разъем на ОЛТ и ОНУ то логично применять и остальные такие же.



Онушки с зеленым разьемом используем.

Ссылка на сообщение
Поделиться на других сайтах
24 минуты назад, uacity сказал:



Онушки с зеленым разьемом используем.

На новых участках  начали использовать разъемы с SC/APC.

Интересно почему тот же Белтелеком использует разъемы с apc полировкой, и не только в пон строениях,  а ещё в dwdm системах.

Відредаговано deltatelecom
Ссылка на сообщение
Поделиться на других сайтах

Ужос. Надо отделить котлет от мух.

APC/UPC - это тип полировки. Есть и другие

SC/LC - Это тип коннетора. Есть и другие.





Никто не мешает использовать миксы.





3 минуты назад, deltatelecom сказал:

нтересно почему тот же Белтелеком использует разъемы с apc полировкой, и не только в пон строениях,  а ещё в dwdm системах.

Тут как раз понятно, на *wdm сам мультиплексор/демультиплексор вносит довольно большие потери.

Ссылка на сообщение
Поделиться на других сайтах
14 минут назад, foreverok сказал:

Ужос. Надо отделить котлет от мух.

APC/UPC - это тип полировки. Есть и другие

SC/LC - Это тип коннетора. Есть и другие.





Никто не мешает использовать миксы.





Тут как раз понятно, на *wdm сам мультиплексор/демультиплексор вносит довольно большие потери.

Я знаю какие есть разъемы, и какие виды полировок существуют.

Вопрос в том, почему же в другой стране строят сети с полировкой Арс, начиная от ядра сети, и заканчивая на доступе!

Знакомый подрядос с белки рассказал прикол, так вот Белтелеком уже на абонентских боксах с сигналом -20 не принимает, требует -19/-18, так вот у них все на зелёных и очень плотная застройка, дилители 1/8 считай не используют, только 1/16 и 1/32.



Ссылка на сообщение
Поделиться на других сайтах
