Cambium ePMP Force 300

[rliskov 26]



Пинги просто ужасающие от 10 до 50 мс прыгают. Вообще не понятно почему! И это при почти нулевом трафике в канале.



Edited 2019-06-04 21:53:03 by rliskov
дополнение

[sergepo 12]

7 часов назад, rliskov сказал:



Пинги просто ужасающие от 10 до 50 мс прыгают. Вообще не понятно почему! И это при почти нулевом трафике в канале.





Почему не понятно, все как раз понятно - очень высокий уровень помех.

Спектры с обеих сторон в студию...

Edited 2019-06-05 05:48:07 by sergepo

[Alver 335]

Для расчета трассы пользуйтесь Cambium LinkPlanner. Он вам четко и относительно точно покажет и расчетные сигналы и  какую получите скорость на данном линке.  Скачайте с оф.сайта.

1) Сделайте скан эфира на стороне AP и CPE.

Tools-Spectrum Analyser- Enable.

Выберите относительно чистый канал на обеих сторонах.

2) Сделайте Configuration- Radio- SM Target Receiver Level  = -50  dBm

3) Покажите eAlign. У вас  похоже жесткий NearLOS  , поэтому  обратите внимание нет ли перекоса ( больше 5 дБ)  сигнала по чейнам.

3) Сделайте  важную вещь Configuration- Radio - Downllink/Uplink Ratio 75/25, Guard Interval =Short

4) Не надо тестить линк сразу  средними пакетами 800 байт и сравнивать с тестами длинными пакетами 1500 байт других устройств. Сделайте обычный  Link Test тест 1500 байт. Не надо все сразу мешать в кучу и тестить  сразу и пропускную способность и ппс и настраивать канал.

Force 300 имеет высокий ппс- 95k поэтому не будет проседать на живом 800 байтовом TCP  трафике. А вот на встроенном тесте Link Test мелкими пакетами может показать неадекватный результат ( сам себя перегружает  тестом). Захотите потом сами протестить ппс - сделайте это внешним устройством мелкими пакетами. Сейчас  займитесь главным - настройте правильно  канал.

5) После настройки канала зайдите Monitor-Performance. Сделайте  Reset Stats.

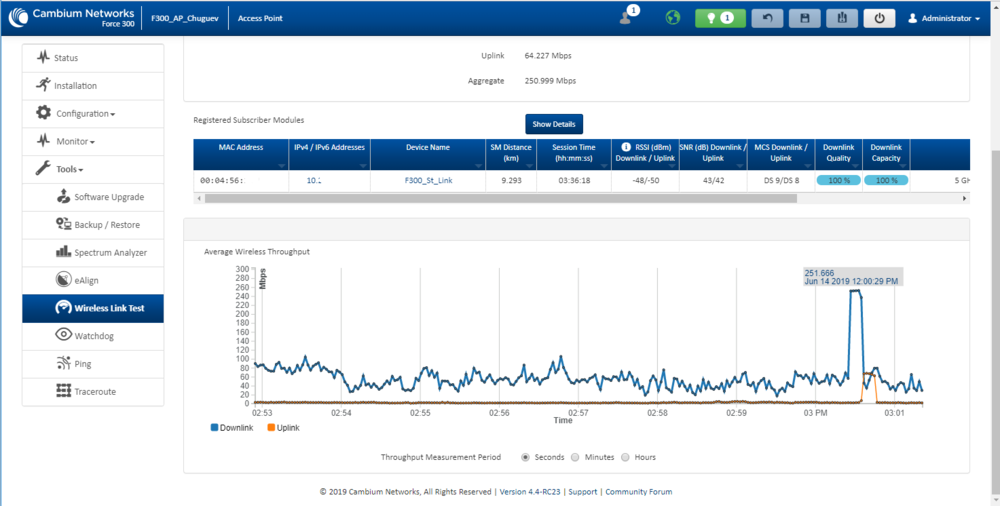

Потом сделайте  Link Test 20 секунд ,и посмотрите скорость ( и покажите нам) ,  а также  самое главное статистику

-wireless statistic Downlink и Uplink, Особенно интересуют % ретрансмиттов ( определяет задержку).

- распределение модуляций  Downlink и Uplink Packets per MCS.

Сделайте п.5 с двух сторон.

Тогда все сразу станет видно и понятно и  что можно и нужно сделать.











Edited 2019-06-05 06:05:19 by Alver

[rliskov 26]

Я сразу сказал, что условия эфира ужасные и перекос дикий от 3 до 10 дбм скачет поэтому и жду от Комбайна результата лучше, чем от древних Микротиков. Против Cambium LinkPlanner ничего против не имею но он покажет тот же рельеф местности. Так что не суть важно, какая программа.

Пробовал ширину 20,40,80 - результаты...промолчу.

Это мой первый "Комбайн" поэтому отдаю руль опытным "Комбайнерам" (-:



Вот спектр и сигнал со стороны АП





Спектр и сигнал со стороны клиента





[Alver 335]

Для такого эфира вам бы конечно нужны антенны 30 дБи. Это бы дало +10 дБ энергетики сигнала RSSI и выше  отношение сигнал/помеха. При этом, как мы видим,  Камбиум на 25 дБи антеннах дает такой же сигнал  как Микротик на 30 дБи и на 15 дБ выше чем PB 5AC-400 ( тоже 25 дБи).  Но все равно внешние антенны 30 дБи  на 20 км и при таком  засранном эфире и жестком  NearLOS  Камбиум бы не помешали.

Перекос по чейнам есть. Но что же вы хотели  при перекрытом Френеле?  Но то, что мы видим не так критично ( для Камбиум по крайне мере).

Ну имеем то, что есть.

Вам для начала нужно выбрать относительно чистый канал шириной 20 или 40 Мгц. Не надо лезть в 80 Мгц ( успеете еще, разберитесь сначала с конфигурацией и настройкой линка).  Чище канал  лучше выбирать  в Downlink -  на стороне CPE. Будет выше DL модуляция и Download скорость. Вам же эта скорость больше нужна?

Попробуйте каналы 5250 и 5850 Мгц шириной 20 и 40 Мгц и выполните  п.5 методики настройки канала.

ЗЫ

Вообще было бы  хорошо, если бы вы дали удаленный доступ( в личке), я бы сам посмотрел, что у вас там проиходит.

Edited 2019-06-05 08:25:59 by Alver

[harmer 98]

15 минут назад, Alver сказал:

Для такого эфира вам бы конечно нужны антенны 30 дБи. Это бы дало +10 дБ энергетики сигнала RSSI и выше  отношение сигнал/помеха. При этом, как мы видим,  Камбиум на 25 дБи антеннах дает такой же сигнал  как Микротик на 30 дБи и на 15 дБ выше чем PB 5AC-400 ( тоже 25 дБи).  Но все равно внешние антенны 30 дБи  на 20 км и при таком  засранном эфире и жестком  NearLOS  Камбиум бы не помешали

При том что грувы дуют в эфир максимум 18 dbm, .ubnt максимум 20, а камбиум аж целых 27. Хотя в принципе блюдце для 20 км маловато. В одинаковых условиях (одинаковые антенны, выходная мощность, засраность эфира, частота) энергетика у камбия такая же как и у всех вайфаек. За счёт протокола он дает белее стабильный канал на переотраженке и в условиях перекрытого френеля, но хорошая помеха и какмбий ложится так же как и все. Правда брыкается дольше остальных.

[Alver 335]

13 часов назад, rliskov сказал:



Пинги просто ужасающие от 10 до 50 мс прыгают. Вообще не понятно почему! И это при почти нулевом трафике в канале.





На вашей частоте 5200 работает  UBNT AP, ширина канала 20Мгц,В приемник  Force 300 попадает сигнал с мощностью -61 dBm. СА Форса показывает MAC и SSID  H** этого устройства.  "На ваших скринах выше этого не видно, надо еще  немного подождать, дать СА поработать, тогда он покажет это.  То есть  этот канал 5200 Мгц  фактически занят и помеха мощная. Это ваша станция ? Нужны другие более чистые частоты.



Edited 2019-06-05 11:10:26 by Alver

[Alver 335]

Вот пример задержки Force 300-25 в 40 МГц на  реальном живом трафике 180+20 Mbps.   Frame size 5 ms. UL/DL 25/75.

Для того, чтобы была стабильная  задержка нужно добиться достаточного  отношения сигнал/помеха CINR и минимум ( мене 5%) ретрасмиттов ( смотреть Monitor -Performance. ) Если энергетики недостаточно и помеха скачет (особенно заметно это наблюдается  от переотражений собственного радиосигнала в  Nearlos и особенно зловредно если препятствие находится рядом с антенной ), что  вызывает скачки   модуляции ( работает Link adaptation Cambium) скажем от 64QAM 2/3  до 256QAM 5/6  ( смотреть  Monitor -Performance) и большой % ретрансмиттов, то для стабилизации задержки модуляцию нужно ограничить сверху , в данном примере  ( скачки 64QAM 2/3  - 256QAM 5/6, при этом больший , скажем 70-80% система работает на  64QAM 2/3   ) нужно ограничить  64QAM 2/3. Это немного понизит скорость, но стабилизирует задержку ( снизит джиттер).

Такая методика стабилизации задержки эффективна  при помехах в NearLOS. При обычных помехах от внешних источников вайфай , ограничение модуляции,  как правило,  не требуется, все отрабатывается автоматически Link Adaptation. Хотя всякое бывает, и внешние помехи бывают разные.

Edited 2019-06-06 07:52:40 by Alver

[rliskov 26]

Что хочется сказать:

1) Надо отдать Вячеславу (Alver) должное. Он не просто продвигает комбайны но и оказывает реальную тех. поддержку по их настройке за, что ему отдельное, большое спасибо! Особенно для таких людей, которые впервые столкнулись с комбайнами.

2) При моих условиях линка (смотри посты выше) комбайн показал не плохие результаты по сравнению с Микротами и Убиками хотя отдача и пинг могли бы быть лучше (но после грамотной настройки Вячеславом)

3) Все же не стоит ожидать чуда от антенн стоимостью по 200 баксов если у вас 20км пролет + частичный NLOS и полная жопа в эфире.

Edited 2019-06-06 13:37:20 by rliskov

[rliskov 26]

Что можете предложить поставить на внешнюю антенну?

Теоретически можно попробовать на..бать судьбу поставив с одной стороны более мощную антенну с отдельным радио-модулем и облучателем

Edited 2019-06-06 14:35:15 by rliskov
Теоретически можно попробовать на..бать судьбу поставив с одной стороны более мощную антенну с отдельным радио-модулем и облучателем

[Alver 335]

2 часа назад, rliskov сказал:

Что можете предложить поставить на внешнюю антенну?

Теоретически можно попробовать на..бать судьбу поставив с одной стороны более мощную антенну с отдельным радио-модулем и облучателем

ePMP Force 300 CSM - устройство под внешнюю антенну.  Но его  еще пока нет в Украине ( для продажи),  коммерческой доступности  надо еще подождать.

Сейчас есть PTP550 под внешнюю антенну. У него два агрегируемых канала по 20/40/80 МГц. Стоит он существенно дороже   Force, но если нужна скорость от 300М  до 1+ Gbps, то он это даст.

Edited 2019-06-06 17:04:48 by Alver

[Andry_ 0]

Цитата: "Устройство имеет пакетную производительность 90K pps, что достаточно  чтобы пропустить без полки по ппс трафик до  500 Mbps со средней длиной пакета 800 байт ( типовой трафик в Интернет). "



реалність:

https://www.youtube.com/watch?v=SCJpRFULZb4

результати тесту малими пакетами - на 1 хв 30 сек



[Alver 335]

Этот результат уже коментировался на наге. Они ( венгры , кто проводил тестирвание) там ошиблись малость.

[sanyadnepr 305]

В 04.06.2019 в 09:25, Alver сказал:

Спам от каких продаванов ? После регистрации на офсайте?  Что то странное. Пришлите мне  список откуда пришли письма, разберемся .

Мне тоже спам от камбайнов приходил. Там нажать и отписаться можно.

lisa.frezza(собака)cambiumnetworks.com

chray.savich(собака)cambiumnetworks.com

Edited 2019-06-13 06:36:04 by sanyadnepr

[Alver 335]

22 часа назад, sanyadnepr сказал:

Мне тоже спам от камбайнов приходил. Там нажать и отписаться можно.

lisa.frezza(собака)cambiumnetworks.com

chray.savich(собака)cambiumnetworks.com

В последнее время стали приходить левые  письма якобы от руководства Камбиум, в том числе якобы от президента компании. Не обращайте внимания  и отписываетесь если есть возможность.

[sanyadnepr 305]

Так это не камбиума cambiumnetworks.com домен ?

Отписка с него же происходит, там даже пункты можно выбрать от которых отписаться.

[Alver 335]

В 13.06.2019 в 01:03, Andry_ сказал:

Цитата: "Устройство имеет пакетную производительность 90K pps, что достаточно  чтобы пропустить без полки по ппс трафик до  500 Mbps со средней длиной пакета 800 байт ( типовой трафик в Интернет). "



реалність:

https://www.youtube.com/watch?v=SCJpRFULZb4

результати тесту малими пакетами - на 1 хв 30 сек



Этот результат уже коментировался на наге. Они ( венгры , кто проводил тестирвание) там ошиблись малость.

Вот живой линк Foce 300-25, тест пакетами 128байт + живой трафик 30 М (ночью), пакетная нагрузка - больше 70K в одну сторону DL

Edited 2019-06-18 05:17:20 by Alver

[sergepo 12]



Прошил 4.4-RC23, немного выросла производительность, но ни флекс фрейма, ни фрейма 2,5мс так и не увидел.







Edited 2019-06-22 16:52:12 by sergepo

[Alver 335]

Камбиум сказал, что делает фрейм 2.5 мс, flexible UL/DL. Также  будет ePTP - специальный режим  для точка-точка с переменной длиной фрейма и с задержкой 2-3 мс  ( как это есть у   Force 200).

Edited 2019-06-23 15:43:55 by Alver

[Alver 335]

Заполучили  прошивку 4.4.5RC (бета). Там в TDD режиме  есть фрейм 5 и 2.5  мс,  а также  режим ePTP. Вот  какая задержка в ePTP на Force 300-25,  в среднем 2 ms на  пакетах длиной 1470 байт на незагруженном канале. Аналогичная картина будет на всех типах Force 300 , в том числе Force 300 CSM,  а также PTP550 ( та же прошивка).



Edited 2019-08-27 13:40:12 by Alver

[twg 871]

On 10/2/2018 at 8:56 AM, Alver said:

Самое главное-  на новой прошивке у Force 300 практически исчезли периодические  ( раз в несколько часов или дней) ребуты  девайсов, наблюдавшиеся при сочетании определенных условий на некоторых линках.

На тесте 2 штки Ф300 с 25-й тарелкой, установлены в птп.

10км линк

Профиль идеальный, эфир убитый.

Сигналы -49

Прошивка 4,4

Поставил на живой линк, там, где  уже есть оптика. Клиентов там чел 200+, но все радивные покашо. Переключил на них трафик, чтобы увидеть, как под нагрузкой работают. В общем сразу обрадовался. 220мбит график на морде Форса рисовал в пиках, что с-нно похоже на правду и не плохо для 40Мгц ширины. НО, ЦПЕ начала ребутится сама по себе хаотично. То раз в 15 минут, то раз в полтора часа. Убил с ними день. В итоге Юнидата выслала замену для той головы, что ребутится, с понедельника заменим и повторим тест. Абыдно, вроде шелезка ниче-так, но обязательно должен быть какой-нить косяк. ) Помню мимоза трахнула так со своим отвалом эзернета, что не забуду никогда. )) Но, справедливости ради нужно сказать, что в случае с мимозой продаван продал и дальше ему похер. Нам ни кто не помог и мы сами решили трабл методом перебора разлиный вариантов.  Научным тыком )) В случае же с Камбиумом, Юнидата всегда идет на контакт и старается помочь.



[twg 871]

А, вывод. ))

Что мимозу, что камбиум нельзя купить и поставить на живой линк. Сначала экземпляры нужно оттестить. Иначе попа в мыле и митингующие юзеры. )))

[Alver 335]

Все Форсы 300 сейчас идут сами по себе беспроблемные, никто до вас не жаловался.   В самом начале поставок ( года полтора назад)  была первая проблемная партия ( тоже ребутилась), всем кто обратился с проблемой устройства заменили ( Камбиум  прислал нам  девайсы на замену).

  Не факт что у вас проблема сейчас именно в hardware  ( не повезло) самого устройстве . Проблема  может быть в питании или еще чего,  поменяете голову, отпишитесь ( лучше в   суппорт). Разберемся.  Сюда лучше пишите когда все заработает :) .  Покажете нагрузку, задержку и др. . Все будет хорошо!

Edited 2019-09-07 07:46:11 by Alver

[Dimkers 1,585]

19 минут назад, twg сказал:

Что мимозу, что камбиум нельзя купить и поставить на живой линк. Сначала экземпляры нужно оттестить. Иначе попа в мыле и митингующие юзеры.

Это высказывание должно стать догмой при установке любого оборудования.

[Alver 335]

3 минуты назад, Dimkers сказал:

Это высказывание должно стать догмой при установке любого оборудования.

Любого НОВОГО оборудования.

Такой же риск есть с новыми прошивками. Но с софтом легче, всегда можно откатиться.
