UPS с внешними батареями посоветуйте

[freelserg 1]

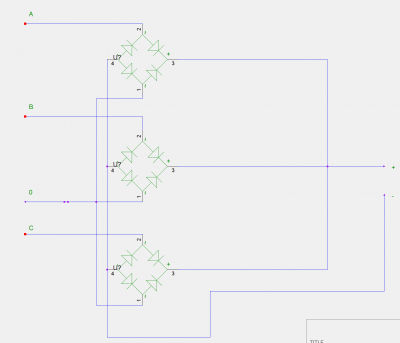

просто нарисуем схему детальнее

сообщение №520





посмотрим ВНИМАТЕЛЬНО

сообщение №521.

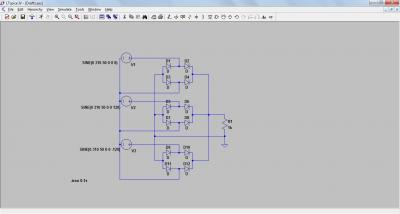

Вот что у нас по схеме будет



[Uliska 7]

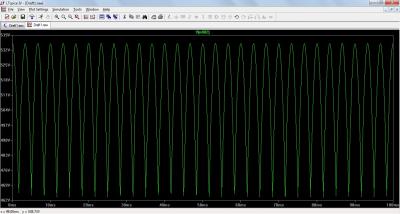

Получатся пульсации с амплитудой 540 вольт.



[MICROWATT 765]

Да какие же 540 вольт?? У трехфазного выпрямителя пульсации порядка 5-7%.
Вы амплитуду выходного напряжения считаете амплитудой пульсаций.

 73-75 вольт пульсации в вашей модели.

Відредаговано 2016-10-22 13:05:03 MICROWATT

[Uliska 7]

Да какие же 540 вольт?? У трехфазного выпрямителя пульсации порядка 5-7%.

Вы амплитуду выходного напряжения считаете амплитудой пульсаций.

 73-75 вольт пульсации в вашей модели.

Амплитуда — наибольшее значение, которое принимает какая-либо величина.

Пульси́рующее напряжение — это периодическое напряжение, среднее значение которого за период отлично от нуля.

Понятия "амплитуда пульсаций" не существует в природе.

В природе есть понятие "размах пульсаций" - величина, равная разности между наибольшим и наименьшим значениями пульсирующего напряжения.



В данном случае на выходе выпрямителя - пульсирующее напряжение, которое имеет максимальное значение (амплитуду) 540 вольт и размах пульсаций 75 вольт.



P.S. Объединять по предложенной схеме несколько бытовых/маломощных UPS, которые работают на одну нагрузку или объединять сеть/генератор + UPS - НЕЛЬЗЯ! СЕТЬ С ГЛУХОЗАЗЕМЛЕННОЙ НЕЙТРАЛЬЮ!

Відредаговано 2016-10-22 14:05:59 Uliska

[pavlabor 1 939]

Я понимаю суть и разницу одно- и 3-фазных выпрямителей и согласен с изложенным выше.

Но данная схема не является ни одним из правильных 3-фазных выпрямителей.

При внимательном рассмотрении данной схемы, при условии одновременно подключенных диодных мостов каждый в отдельную фазу общего 3-фазного источника мы получаем следующее:

- даже без подключенной нагрузки в любой момент времени мы получаем замыкание фаз (согласно нарисованной схемы): провод одной фазы-один из диодов моста-предохранитель-предохранитель-один из диодов другого моста-провод другой фазы.

Т.е. по сути имеем 2 последовательно включенных диода(из разных мостов), включенных между фазами. Вряд ли это можно назвать 3-фазным выпрямителем и вряд ли с этого можно поиметь хоть сколько-то Вольт ))

Эта девайса не для трех фазного питания!

[a_n_h 589]





Эта девайса не для трех фазного питания!

Еще раз - для нескольких фаз/вводов нужны развязывающие трансформаторы с целью избавления от заземленной нейтрали.

[pavlabor 1 939]

Эта девайса не для трех фазного питания!

Еще раз - для нескольких фаз/вводов нужны развязывающие трансформаторы с целью избавления от заземленной нейтрали.

Да.

Вся проблема возникает через общую землю,

поэтому нельзя заземлять фазу генератора.



Но покупать еще транс, для нагрузки 1 кВт, это может быть дороже.



Собственно подключить несколько фаз можно, один раз, девайсу нечего не будет, выгорят все предохранители.

[freelserg 1]



Я понимаю суть и разницу одно- и 3-фазных выпрямителей и согласен с изложенным выше.

Но данная схема не является ни одним из правильных 3-фазных выпрямителей.

При внимательном рассмотрении данной схемы, при условии одновременно подключенных диодных мостов каждый в отдельную фазу общего 3-фазного источника мы получаем следующее:

- даже без подключенной нагрузки в любой момент времени мы получаем замыкание фаз (согласно нарисованной схемы): провод одной фазы-один из диодов моста-предохранитель-предохранитель-один из диодов другого моста-провод другой фазы.

Т.е. по сути имеем 2 последовательно включенных диода(из разных мостов), включенных между фазами. Вряд ли это можно назвать 3-фазным выпрямителем и вряд ли с этого можно поиметь хоть сколько-то Вольт ))

Эта девайса не для трех фазного питания!

Я это понимаю, спасибо.

Но как разминка для мозгов на тему "а что если..." - можно и 3-фазное представить. Я ж не предлагал в реальности подключить, я всего лишь схему нарисовал по фотографиям - спрашивали тут люди.



А консилиум ничего так собрался ...

Відредаговано 2016-10-22 18:17:44 freelserg

[freelserg 1]

del

Відредаговано 2016-10-22 18:28:02 freelserg

[freelserg 1]

Амплитуда — наибольшее значение, которое принимает какая-либо величина.

Пульси́рующее напряжение — это периодическое напряжение, среднее значение которого за период отлично от нуля.



Всегда считал или амплитуда=размах, или между ними разница как между САХАР и SUGAR ))



Однако -да.

У пульсаций размах.

У периодических изменений - амплитуда, т.е. отклонение от среднего значения.





Термины - штука важная.

Відредаговано 2016-10-22 18:57:03 freelserg

[Кузьменко. 15]

може запитаю щось дуже банальне, але

є APC Smart-UPS 2200VA Tower (SUA2200I)



має можливість підключення зовнішніх батарей, але я замість рідних 4 х 17а поставив 4 х 180а\год

в результаті тримає як і на 17 і точно не може він зарядити майже 800 а\год за 3 години



йому треба десь вказати реальну ємність акумів?

[logic 522]

а чому 800а/год, аккуми підключені паралельно?

[muff 115]

Виконайте калібрування батарей.

Майте на увазі, COM-кабель специфічний. При приєднанні неправильного COM-кабеля, UPS відразу вимикається.

[adeep 212]

може запитаю щось дуже банальне, але

є APC Smart-UPS 2200VA Tower (SUA2200I)



має можливість підключення зовнішніх батарей, але я замість рідних 4 х 17а поставив 4 х 180а\год

в результаті тримає як і на 17 і точно не може він зарядити майже 800 а\год за 3 години



йому треба десь вказати реальну ємність акумів?

Как минимум надо сбросить регистр емкости батарей перед калибровкой и отключить умное отключение при недостаточном заряде батарей - он никогда не сможет правильно определить емкость подключенных таких батарей.

[Кузьменко. 15]

а чому 800а/год, аккуми підключені паралельно?

ні, послідовно, а яка різниця для ємності?

[Wazap 9]



а чому 800а/год, аккуми підключені паралельно?

ні, послідовно, а яка різниця для ємності?



Последовательно набираете напряжение, а паралельно емкость.

Хотя зачем заморачиваться, какая разница

[Кузьменко. 15]





а чому 800а/год, аккуми підключені паралельно?

ні, послідовно, а яка різниця для ємності?



Последовательно набираете напряжение, а паралельно емкость.

Хотя зачем заморачиваться, какая разница



я підключив їх замість штатних батарей (2 по 2 акуми і між парами акумів є синя коробочка трохи більша ніж сірникова, коли я міряю напругу на чотирьох, то вольтажу немає, можу поміряти тільки окрему пару, на ній приблизно 27 вольт)



що ви хочете сказати, що немає різниці чи 10 акумів чи 1, при послідовному підключенні залишається ємність тільки одного (в моєму випадку 180 а/год)?





і з іншого боку, якщо УПС на 48 вольт, то як я можу акуми включити паралельно?

Відредаговано 2017-01-03 12:54:03 Кузьменко.

[Wazap 9]







а чому 800а/год, аккуми підключені паралельно?

ні, послідовно, а яка різниця для ємності?



Последовательно набираете напряжение, а паралельно емкость.

Хотя зачем заморачиваться, какая разница



я підключив їх замість штатних батарей (2 по 2 акуми і між парами акумів є синя коробочка трохи більша ніж сірникова, коли я міряю напругу на чотирьох, то вольтажу немає, можу поміряти тільки окрему пару, на ній приблизно 27 вольт)



що ви хочете сказати, що немає різниці чи 10 акумів чи 1, при послідовному підключенні залишається ємність тільки одного (в моєму випадку 180 а/год)?





і з іншого боку, якщо УПС на 48 вольт, то як я можу акуми включити паралельно?



ГУГЛ Вам в помощь

Первый попавшийся запрос из поисковика

http://www.at-systems.ru/quest/new-quest/battery-par-ser-connection.shtml



ПС: если Вы не знаете как подключать АКБ - то зачем это вообще делать? ИГРЫ с электричеством до добра не доведут.

[Voronov 0]

Здравствуйте! Имеется ИПБ Logicpower lpm-psw-500va с внешним аккумулятором topla 12v 100ah 800a(en), до недавнего времени работал тихо (кулер не включался), после отключения света и полной разрядки батареи стал часто включаться кулер (примерно раз в 10 минут) (используется только для газового котла), предполагал что работа кулера связана с зарядкой аккумулятора, но ИПБ показывает что аккумулятор уже заряжен, а кулер продолжает включаться. Вопрос - с чем связан подобный режим работы кулера и как вернуть прежний режим работы?

Відредаговано 2017-04-27 20:08:29 Voronov

[logic 522]

Охладить упс

[Voronov 0]

Внешние условия не менялись (стоит на столе - вокруг достаточно пространства для вентиляции), с момента зарядки прошло 3 часа (думаю за это время он точно остыл)

[Den_LocalNet 1 474]

Что вольтметр показывает на клеммах акб?

[DenimMark 32]

Апну темку.



Посоветуйте.



УПС с внешними акумами.



Надо порядка 50-100Вт. 5-6 часов.



Акумулятор 12В.



Кто и что на сегодня использует.

[Dimkers 1 600]

Ну такой возмите Инвертор напряжения ПНК-12-300

[Clone 7]

Апну темку.



Посоветуйте.



УПС с внешними акумами.



Надо порядка 50-100Вт. 5-6 часов.



Акумулятор 12В.



Кто и что на сегодня использует.



Какое оборудование?
