ePMP Cambium

[АНТИдемпинг 31]



зараз на ePMP1000 міняю JRC29-Duples на RocketDish 5G-34

питання по поляризаціях:



На RocketDish пігтейл підключаю в горизонтальну поляризацію.

В еРМР його вставлять в Antenna port H чи в Antenna port V?



Просто десь бачив, що потрібно робить "навпаки": H-->V i V-->H

Вы решили вопрос с ребутами  одной из сторон? В чем там было дело, в питании ?



питання ще не вирішилось. перейшли в TDD. там ребутів немає

[АНТИдемпинг 31]



зараз на ePMP1000 міняю JRC29-Duples на RocketDish 5G-34

питання по поляризаціях:



На RocketDish пігтейл підключаю в горизонтальну поляризацію.

В еРМР його вставлять в Antenna port H чи в Antenna port V?



Просто десь бачив, що потрібно робить "навпаки": H-->V i V-->H

H поляризацию антенны подключать  в порт H ePMP. V -> V.

Просто у МТ слева находится V порт, а не H как у Камбиум. Поскольку порты  не подписаны  и для МТ полярность подключения не имеет значения, то  возникает путаница.



так?

[АНТИдемпинг 31]

а в UBNT зліва знаходиться V чи H?

[Alver 335]





зараз на ePMP1000 міняю JRC29-Duples на RocketDish 5G-34

питання по поляризаціях:



На RocketDish пігтейл підключаю в горизонтальну поляризацію.

В еРМР його вставлять в Antenna port H чи в Antenna port V?



Просто десь бачив, що потрібно робить "навпаки": H-->V i V-->H

H поляризацию антенны подключать  в порт H ePMP. V -> V.

Просто у МТ слева находится V порт, а не H как у Камбиум. Поскольку порты  не подписаны  и для МТ полярность подключения не имеет значения, то  возникает путаница.



так?



Как можно сказать так или нет? На фотке же не видны поляризации антенны.

На Рокетдиш точно обозначены поляризации. На ePMP на картинке сверху тоже все точно обозначено. Соединейте H->H  и V->V. Плохо  что на самом  устройстве порты не подписаны, поэтому  надо  запомнить по картинке из инструкции.

Відредаговано 2015-04-05 08:37:54 wimaxx

[АНТИдемпинг 31]





Как можно сказать так или нет? На фотке же не видны поляризации антенны.



на фото пігтейл, який виходить з антени в сторону(в горизонталь) відповідає за Н поляризацію

а той пігтейл, який виходить в низ (в вертикаль) відповідає за V поляризацію



значить на фото правильно?

[harmer 98]

potapenko_serg, Вы с ребутами разберитесь. От того что перепутаете поляризации он ребутаться не перестанет. Из личного опыта, полярность подключения портов девайса к портам антеннам значения не имеет. Есть трасса очень сложная. Френель перекрыт. Разность по поляризациям ~5 дб. Недобор сигнала относительно калькулятора 15 дб. Модуляции MCS11-12. Проводили эксперименты с поляризациями H-H|V-V трасса H-H|V-V, потом H-V|V-H трасса H-V|V-H, потом H-V|V-H трасса H-H|V-V работает одинаково. Причём очень хорошо и стабильно. Траффика не много ~ 80 мбит в пиках 90. Режим TDD прошивка древняя 2.2 Пинг 15-20 мс, Джиттер 5 мс.  Есть другой пролёт так там всё по феншую но к работе есть вопросы.

Відредаговано 2015-04-05 08:59:00 harmer

[АНТИдемпинг 31]

potapenko_serg, Вы с ребутами разберитесь. От того что перепутаете поляризации он ребутаться не перестанет. Из личного опыта, полярность подключения портов девайса к портам антеннам значения не имеет. Есть трасса очень сложная. Френель перекрыт. Разность по поляризациям ~5 дб. Недобор сигнала относительно калькулятора 15 дб. Модуляции MCS11-12. Проводили эксперименты с поляризациями H-H|V-V трасса H-H|V-V, потом H-V|H-V трасса H-V|H-V, потом H-V|H-V трасса H-H|V-V работает одинаково. Причём очень хорошо и стабильно. Траффика не много ~ 80 мбит в пиках 90. Режим TDD прошивка древняя 2.2 Пинг 15-20 мс, Джиттер 5 мс.  Есть другой пролёт так там всё по феншую но к работе есть вопросы.

зараз якраз на виїзді

1. Ставимо потужніші антени

2. Ставимо рідні БЖ



з понеділка будемо тестить

Відредаговано 2015-04-05 09:01:07 potapenko_serg

[хлопак 1]

А вже тяпниця   Щось натестували?

[АНТИдемпинг 31]

так.



1. Поставили рідні БЖ+УПС

2. Замінили антени JRC29 Duplex на RocketDish 34.

Сигнал був 59/55 став -49/-49 (в monitor-->wireless). Power стоїть - 25

Модуляції 95% часу стоять 15/15.

3. При демонтажі виявили, що на АР пігтейли між АР і старими антенами переплутані (тобто не так, як на СРЕ). Тепер поставили правильно, згідно рекомендацій wimaxx.

Думаю, що саме через переплутані модуляції АР зависав і ребутився

4. Виявили, що в звязку з ребутами АР прошивка відкатилась з 2.4 на 2.4RC24. Тому ми обновли до 2.4 а потім до 2.4.1.

5. Перейшли з TDD в еРТР.



Спостереження після проведення всих робіт

1. Вчора лінк сам розірвався один раз на 30 сек, і піднявся на класному сигналі, класних модуляціях

2. Сьогодні сигнал просідав до -70/-68, модуляції до 4/15. Але чз 30 хв став -49/-49 і модуляції 15/15

3. Але головна проблема з ребутами в еРТР виникала при температурі навколишнього середовища <10C і слабкому вітрі. Зараз вітер сильний, Тому ще спостерігаємо.



PS

Плануємо лінк додатково "отюстировать", бо на камбіумах сигнал оновлювався раз в 30сек.

Хочемо відчепить від антен камбіум, причепить МТ, гарно "вистрілять" лінк, і заново підключить Камбіум

Відредаговано 2015-04-10 12:53:42 potapenko_serg

[хлопак 1]

Там же можна через ссш набрати команду "show rssi 100" і пристрій буде постійно видавати на екран 100 рядків з рівнями по чейнам. (число 100 можна замінити на любе)

[Alver 335]

2. Сьогодні сигнал просідав до -70/-68, модуляції до 4/15. Але чз 30 хв став -49/-49 і модуляції 15/15



Сигнал  периодически падает из- за отражений от воды. Это физика -ничего не поделаешь. Стабильность сигналу может дать только большое количество поднесущих OFDM, например 1024 FFT Камбиум PTP650 против 56 FFT вайфай радио  Камбиум ePMP.

Но в данном конкретном случае проблему может решить  запас по замираниям fade margin благодаря использованию более мощных антенн. На кратковременное падение до  MCS4 не смотрите, это отрабатывает адаптивная модуляция. Главное иметь высокий % MCS14/15. Думаю  в новых условиях MCS15 будет стабильным . Все с этим линком должно быть нормально. Держите нас в курсе что происходит.

Відредаговано 2015-04-11 07:41:01 wimaxx

[adik_v 41]

мультикаст iptv не работает почему ?

[Alver 335]

мультикаст iptv не работает почему ?

Все работает. Задайте вопрос на форуме Камбиум ( там есть и на русском) на оф.сайте. Там  подскажут как правильно настроить.

В Сербии оператор  Орион предоставляет на ePMP услугу IPTV уже нескольким тысячам клиентов.

Есть и в Украине, но подают  в юникасте.

[Alver 335]



Плануємо лінк додатково "отюстировать", бо на камбіумах сигнал оновлювався раз в 30сек.

Хочемо відчепить від антен камбіум, причепить МТ, гарно "вистрілять" лінк, і заново підключить Камбіум

В  прошивке v 2.4 есть фича eAling  ( пока только на клиенте STA или Slave ), которая позволяет через web юстировать антенну.

И в 2.4 в ePTP глючили показания RSSI  в wireless-monitor. Вроде в  2.4.1 пофиксили ( но не факт), так что юстируйте антенну в TDD или  через eAling  ( так лучше всего) или show RSSI.

[АНТИдемпинг 31]

в 2.4.1 "show RSSI" не працює

тобто команда набирається, рядки бігають, але пусті, без цифр

[АНТИдемпинг 31]

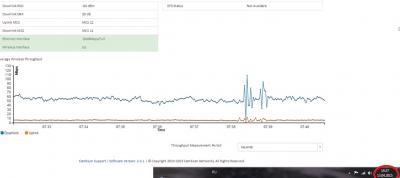

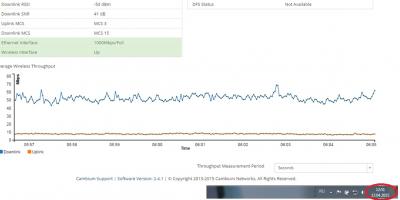

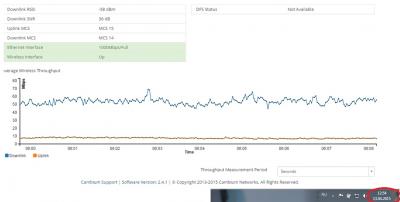

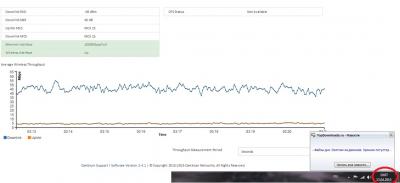

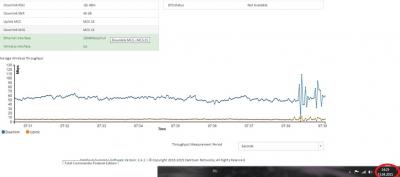

ось так протягом одного дня зміювався сигнал і модуляції

[Alver 335]

ось так протягом одного дня зміювався сигнал і модуляції

Дайте скрин статистики распределения модуляций wireless->performance.

И больше ребутов нет?

[Kiano 616]

ось так протягом одного дня зміювався сигнал і модуляції

это eptp?

[АНТИдемпинг 31]

это eptp?

так



Дайте скрин статистики распределения модуляций wireless->performance.

статистику обнулили, тому скріншот не скидатиму, але вручну збираємо статистуку, і модуляції 15/15 становить 91/94%.

Кілька днів статистику не обнулятиму, тоді і скину скріншот



И больше ребутов нет?

до апгреда були ребути АР, кілька днів ніщо не ребутилось, а вчора з невідомих причин ребутнувся СРЕ (проблем з 220В точно не було, УПС надійний)

завантажився одразу ж. Прошивка з 2.4.1 не відкатилась до попередньої 2.4

Відредаговано 2015-04-15 07:09:43 potapenko_serg

[Alver 335]

і модуляції 15/15 становить 91/94%.



Значит с модуляциями все нормально и если ребутов нет, то все норма.  Задержка какая?

 Падения RSSI на вайфай радио над водой неизбежны. Чтобы этого не было нужно 1024 поднесущих OFDM- это только Камбиум PTP650, других аналогов нет. Но  у вас же есть запас  по энергетике, сигнал же не падает ниже чувствительности на 64QAM? Значит не стоит беспокоиться.  Что в канале вообще в принципе не устраивает?

Відредаговано 2015-04-14 17:52:17 wimaxx

[Alver 335]

Прошивка з 2.4.1 не відкатилась до попередньої 2.4

Вы проапгрейте два банка памяти ePMP , тогда откатов не будет. Если был откат, то была проблема по питанию и устройство не смогло стартовать  с основного банка.

Відредаговано 2015-04-14 17:54:42 wimaxx

[Alver 335]





до апгреда були ребути АР, кілька днів ніщо не ребутилось,

Значит дело было в питании, 100% .

[АНТИдемпинг 31]



до апгреда були ребути АР, кілька днів ніщо не ребутилось,

Значит дело было в питании, 100% .









Если был откат, то была проблема по питанию





Кілька днів все нормально працювало. Але СРЕ один раз ребутнувся. Прошивка не відкотилась - просто ребут і все ОК.

Блок живлення - рідний, новий. УПС класний.

[Alver 335]





до апгреда були ребути АР, кілька днів ніщо не ребутилось,

Значит дело было в питании, 100% .









Если был откат, то была проблема по питанию





Кілька днів все нормально працювало. Але СРЕ один раз ребутнувся. Прошивка не відкотилась - просто ребут і все ОК.

Блок живлення - рідний, новий. УПС класний.



тогда не парьтесь, пинг какой ?

[АНТИдемпинг 31]



ось так протягом одного дня зміювався сигнал і модуляції

Дайте скрин статистики распределения модуляций wireless->performance.

И больше ребутов нет?



ребутів не було
